工业级G型螺旋夹紧工装结构设计

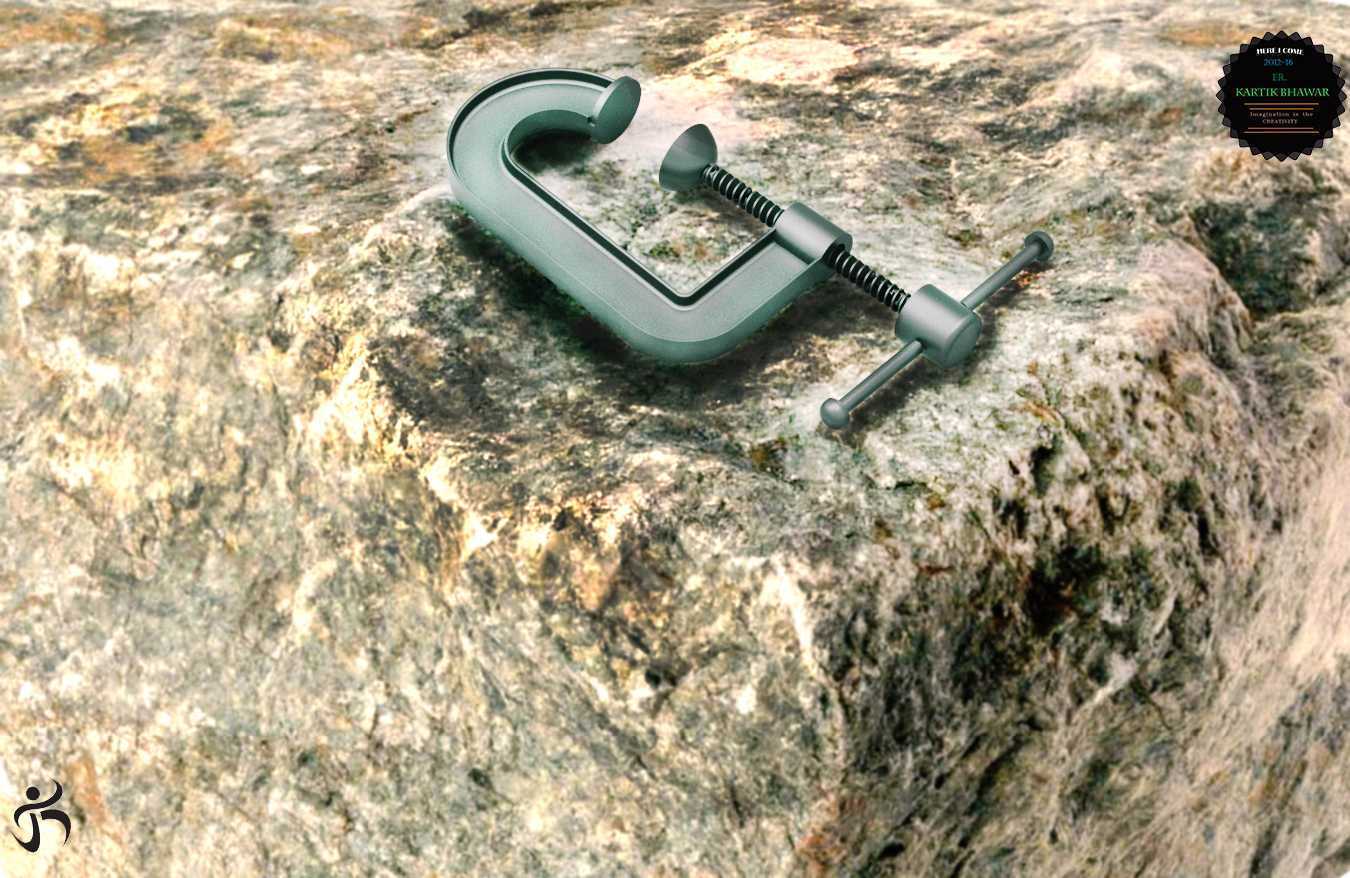

　　在机加工工位的工件临时固定、木质构件胶合施压、金属薄板拼接定位、小型零部件焊接对位这类场景里，这类G型夹紧件的出场率远高于很多复杂的专用工装，它不需要配套动力源，纯机械结构的可靠性让它在无供电的野外维修、家庭工坊作业、生产线临时补位场景里都能稳定发挥作用。从结构逻辑上看，它的C型架体是整个构件的受力核心，架体的弧形过渡段不是单纯的造型设计，而是通过等强度梁的结构思路，在相同材料重量下最大化夹持开口的纵深空间，同时避免直角应力集中导致的架体断裂风险，架体的固定钳口和活动压头端面都做了微弧面处理，不是完全的平面，这样在夹持存在微小平面度误差的工件时，压头能自适应贴合工件表面，不会因为局部点接触压伤软质工件表面，也能避免夹持过程中工件滑脱。

　　螺杆组件的设计藏着很多实际使用的考量，螺杆和活动架体的配合段采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向夹紧力，同时螺纹副的间隙更均匀，长期反复旋拧使用后不会出现明显的旷量，螺杆末端的T型摇杆没有做防滑滚花这类冗余设计，而是直接采用光杆弯折成型，实际操作时不管是戴劳保手套还是徒手操作，都能顺畅施加扭矩，遇到需要大夹紧力的场景，还能直接套入加力杆延长力臂，不需要额外配套专用扳手。活动压头和螺杆的连接位置采用了活动铰接结构，也就是说螺杆旋转进给的时候，压头不会跟着螺杆一起转动，夹紧过程中压头和工件表面之间没有相对滑动摩擦，既不会刮花工件已加工表面，也能减少螺杆进给的阻力，哪怕是夹持表面带有涂层的工件，也不会因为摩擦导致涂层脱落。

　　从安装边界和尺寸适配的角度看，这类G型夹的开口深度和最大开口尺寸是两个核心选型参数，架体的喉深决定了它能从工件边缘伸入多远的位置完成夹紧，比如在拼接两块宽度较大的板材时，喉深不足的夹具只能夹住板材最边缘，施压位置太靠外很容易导致板材拼接位置出现缝隙，而这款结构的喉深尺寸做了优化，架体的弧形段没有过多占用喉深空间，同等外形尺寸下能获得更大的夹持纵深。最大开口尺寸则决定了它能适配的工件总厚度，螺杆的有效行程覆盖了从薄金属片到一定厚度型材的夹持需求，不需要频繁更换不同规格的夹具就能应对多数常规作业场景。架体的固定钳口背面做了加厚处理，当需要把夹具反过来作为临时推压工具使用时，加厚的端面能承受反向的冲击力，不会因为局部受力过大导致架体变形。

　　实际使用中很多操作人员会忽略这类夹具的受力边界，比如用它夹持超过额定夹紧力的工件，或者在螺杆上套过长的加力杆强行施压，很容易导致螺杆弯曲或者架体开口变形，这款结构在设计时就对架体的屈服强度做了冗余计算，正常手动施加扭矩的情况下，架体的变形量控制在弹性范围内，松开后能自动恢复初始形状，不会出现永久变形导致的开口精度下降。螺杆和架体的螺纹配合位置没有做封闭的防尘结构，是考虑到车间环境里的金属碎屑、木屑、灰尘很容易进入螺纹副，开放的结构能在旋拧螺杆的过程中自动把碎屑带出，不需要频繁拆解清理，哪怕是在多粉尘的石材加工、木材切割工位使用，也不会因为碎屑卡滞导致螺杆无法转动。压头的端面没有粘贴橡胶垫这类易损配件，是因为在焊接、高温烘烤的作业场景里，橡胶垫很容易老化失效，金属直接接触的结构能适应更高的环境温度，需要保护软质工件表面的时候，操作人员可以自行在钳口位置垫入铜片、木片等临时保护层，适配不同的作业需求。

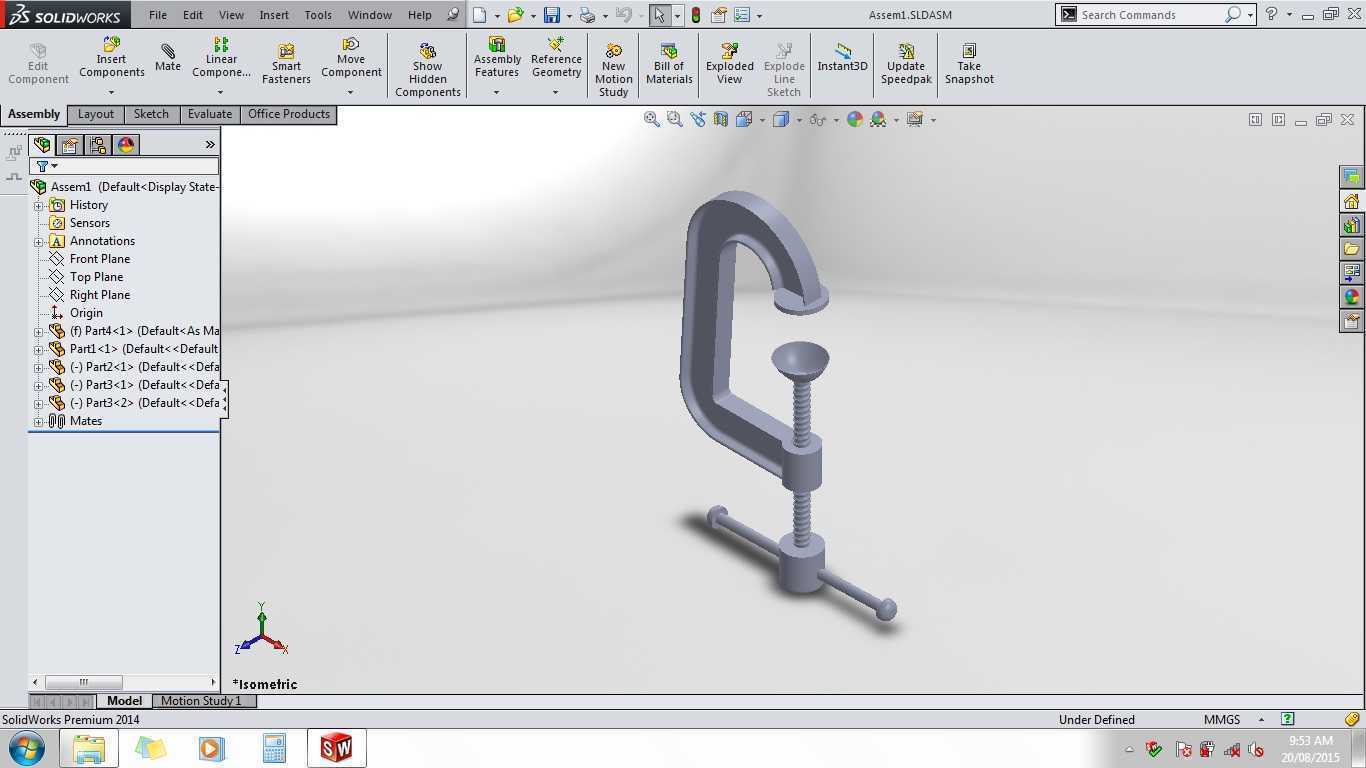

　　很多工装设计会追求复杂的联动结构、快速进给功能，但在实际生产场景里，结构越简单的工具往往故障率越低，这款G型夹的所有零件都可以单独拆解更换，螺杆磨损、摇杆断裂、架体出现裂纹的时候，只需要更换对应零件就能继续使用，不需要整体报废，对于批量配置工装的车间来说，能大幅降低长期的工具采购成本。它的整体外形没有突出的尖锐棱角，架体的所有边缘都做了倒钝处理，日常取放的时候不会刮伤操作人员的手部，也不会刮碰到工件的已加工表面，哪怕是放在工具柜里和其他量具、刀具混放，也不会磕坏其他精密工具的测量面。在做三维建模的时候，这类构件的建模重点不是曲面造型的复杂度，而是各个运动部件的干涉检查，要保证螺杆在全行程范围内活动时，不会和C型架体的内壁发生摩擦，摇杆旋转到任意角度都不会和架体产生碰撞，活动压头的铰接间隙要控制在合理范围，间隙过大会导致夹持时压头晃动，间隙过小则会因为加工误差导致压头转动卡滞，这些细节都是实际建模过程中需要反复核对的关键点，也是区别于纸面建模和实际可生产工装的核心差异。
