KNAPP DUO系统15规格连接挂板结构

　　在物流分拣、仓储输送的KNAPP DUO系列模块化输送系统中，这类连接挂板是侧栏导轨与机架主体衔接的核心受力件，日常运行中要承受侧栏导向带来的侧向推力、物料剐蹭的冲击力，以及长期运行带来的交变载荷，设计时首先要保证安装后的结构刚性，避免长期受力出现形变导致导轨偏移，影响物料输送的顺畅度。

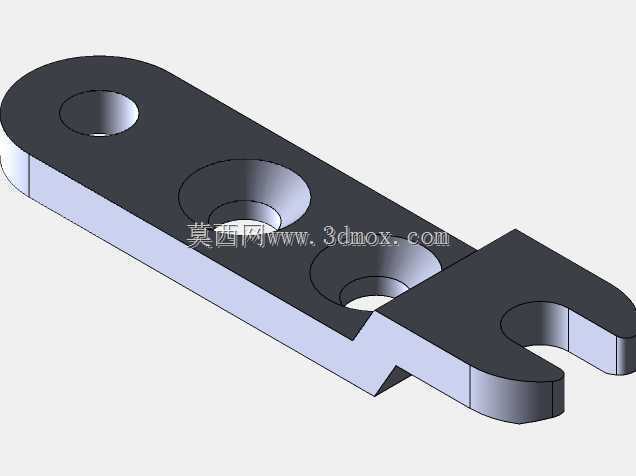

　　从结构设计逻辑来看，该零件采用平板折弯一体成型的结构，主体为长条状扁平基体，一端设置单圆孔安装位，用于与机架侧方的固定支座铰接或螺栓锁紧，中部设置两个同轴等径的圆孔，用于穿装固定螺栓将侧栏导轨压紧在基体上，保证导轨与基体的贴合度，避免运行中出现窜动；另一端设计为开口叉型结构，叉口的圆弧槽用于卡装相邻模块的连接销轴，实现相邻段侧栏的快速拼接，无需额外加工对接孔位，适配模块化组装的快装需求。零件的折弯段设置在叉型结构与平板基体的衔接处，折弯角度匹配输送侧栏的安装倾角，保证安装后侧栏的导向面与输送面保持垂直，不会出现导向偏斜。

　　从安装边界来看，该零件对应三种配置规格，分别适配42、62、100系列的DUO系统侧栏，不同规格的差异主要在基体长度、孔位间距以及叉口开口尺寸上，其中42规格适配窄幅轻型输送线，侧栏高度较低，挂板的整体长度更短，中部两孔的间距更小，安装后占用的机架侧方空间更小，适合小件物料的轻载输送场景；62规格适配常规幅宽的中型输送线，孔位间距与基体长度适中，可承受常规纸箱、周转箱的导向载荷，是仓储分拣线中应用最广的规格；100规格适配宽幅重载输送线，基体厚度更大，叉口的圆弧槽直径更大，孔位间距更宽，可承受重型料箱、栈板的侧向冲击，适合整托物料的输送段侧栏固定。

　　设计过程中，孔位的位置度公差是核心管控点，中部两个安装孔的同轴度要控制在0.1mm以内，保证螺栓穿装时不会出现别劲，避免安装后产生内应力；端部单孔与中部孔的中心距公差控制在±0.05mm，保证相邻挂板安装后侧栏的直线度，不会出现局部凸起剐蹭物料；叉口的圆弧槽与安装基准面的位置公差同样需要严格管控，保证相邻段侧栏拼接后导向面齐平，不会出现卡滞。零件的边缘全部做倒钝处理，去除冲压、折弯产生的毛刺，避免安装时划伤操作人员，也防止长期运行中毛刺脱落掉入输送线内部卡滞传动部件。

　　从材质选型来看，这类零件一般采用冷轧钢板冲压成型，表面做镀锌钝化处理，兼顾结构强度与防锈能力，适合仓储车间的常规使用环境，若应用在冷链、潮湿的仓储场景，也可更换为304不锈钢材质，提升耐腐蚀性能。零件的平板段与折弯段的过渡圆角设计为R2，避免折弯时出现应力集中导致零件开裂，同时也能提升零件的抗疲劳强度，在长期交变载荷下不会出现断裂失效。

　　实际装配时，首先将端部单孔对准机架上的固定柱穿装到位，预紧固定螺栓后调整挂板的水平度，保证中部两个安装孔的中心连线与输送方向平行，再将侧栏导轨的安装孔与挂板中部孔对齐，穿装螺栓并按规定扭矩锁紧，最后将相邻段挂板的叉口卡入对接销轴，检查侧栏导向面的齐平度，若存在局部偏差可通过挂板上的安装间隙微调，保证整段侧栏的直线度误差在每米0.5mm以内，避免物料运行中出现跑偏、卡滞的问题。这类挂板的模块化设计，使得输送线组装时无需现场焊接或二次打孔，仅通过螺栓与销轴即可完成全部装配，大幅提升了现场安装的效率，也方便后期维护时快速更换损坏的挂板，无需拆解整段侧栏结构。
