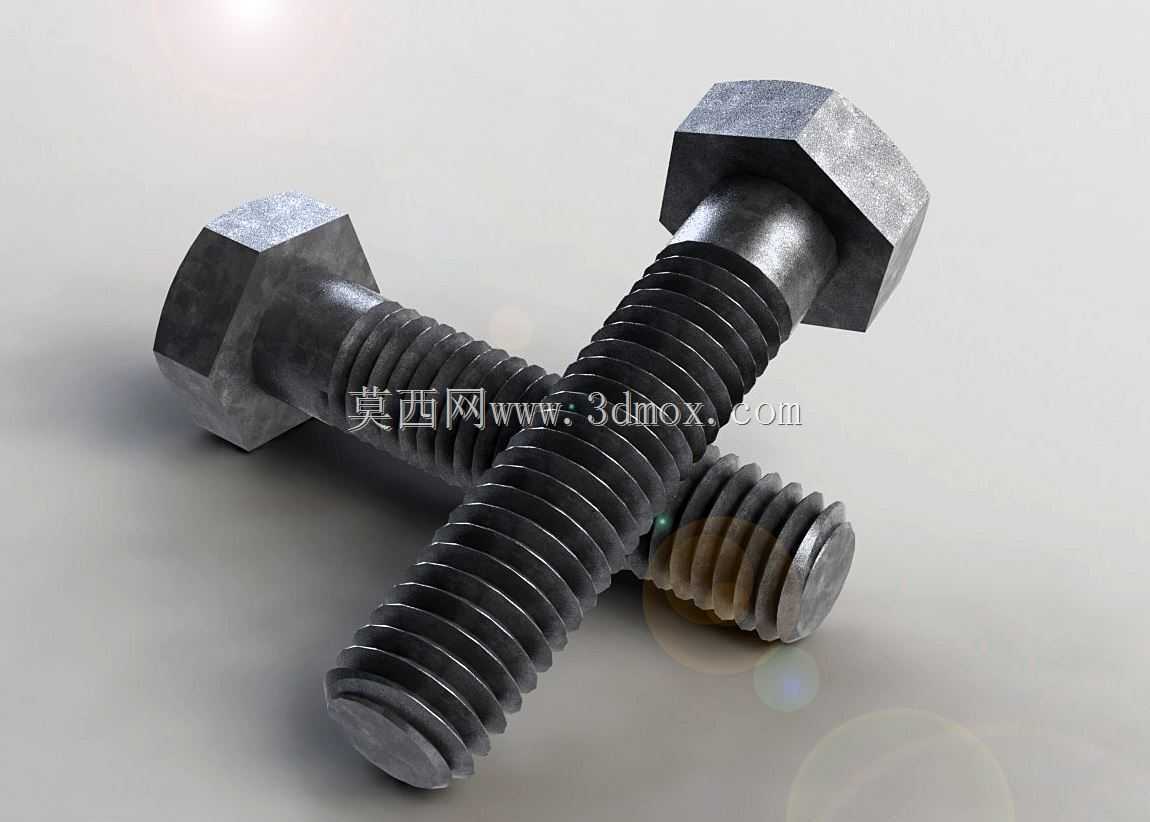

外六角全螺纹螺栓紧固件三维结构

　　在各类机械结构的连接场景中，螺纹紧固件始终是应用覆盖最广的基础零件，这款外六角全螺纹螺栓的结构设计，完全围绕通用装配场景的受力需求展开。从实际设备装配的使用逻辑来看，这类螺栓常被用于钣金件叠装、型材框架拼接、小型设备壳体紧固等场景，区别于半螺纹螺栓，全螺纹的杆身结构可以适配不同厚度的被连接件组合，不需要额外计算光杆段的匹配长度，在多规格板材叠装的现场装配环节，能大幅减少零件选型的匹配成本，避免因光杆长度不匹配导致的螺纹啮合不足、预紧力失效问题。

　　从结构设计的细节来看，六角头的对边尺寸严格遵循通用紧固件的扳手空间规范，不管是使用开口扳手、套筒还是电动拧紧工具，都能获得足够的施力接触面，头部的承压面做了平整化处理，装配时和被连接件表面的接触压强分布均匀，不会出现局部压痕过深导致的预紧力偏移。螺纹段的牙型采用标准公制三角螺纹，牙侧角的设计兼顾了自锁性能和装配顺滑度，螺纹收尾处的退刀结构做了平滑过渡，避免应力集中在螺纹末端导致的杆部断裂问题，这一点在承受交变载荷的设备连接场景中尤为重要，比如振动输送机、小型冲压设备的外部连接件，长期受振动载荷作用时，螺纹末端的应力集中是螺栓断裂的高发诱因。

　　从安装边界的尺寸逻辑来看，这款螺栓的杆部直径为M8规格，螺纹长度覆盖整个杆身，总长度30mm，装配时需要预留的扳手空间不小于15mm的回转半径，被连接件的通孔直径建议设置为8.5mm-9mm，既可以保证螺栓顺利穿入，又能避免间隙过大导致的连接错位。如果搭配平垫使用，平垫的外径需要覆盖被连接件的安装孔边缘，防止拧紧时压溃钣金或者非金属件的表面；如果是在有防松需求的场景下搭配弹垫，需要注意弹垫的压平行程对应的预紧力区间，避免过度拧紧导致弹垫失效。

　　在实际的三维建模过程中，这类标准件的建模需要重点还原螺纹的牙型细节和头部的倒角结构，很多工程师在做装配体建模时会忽略螺纹收尾的结构，导致后续出工程图或者做有限元分析时，应力计算的结果出现偏差。六角头和杆部的过渡圆角也不能省略，这个位置的圆角大小直接影响螺栓的疲劳强度，在做受拉载荷的仿真分析时，过渡圆角处的网格需要做局部细化，才能得到贴近实际工况的应力结果。

　　从行业应用的覆盖范围来说，这类螺栓几乎渗透到所有装备制造领域，小到消费电子的金属外壳固定，大到工业生产线的机架拼接，都能看到这类紧固件的身影。不同工况下对螺栓的表面处理要求也有区别，普通室内干燥环境下使用镀锌处理的螺栓即可满足防锈需求，户外或者有腐蚀介质的场景则需要选用达克罗或者不锈钢材质的对应规格，但基础的结构尺寸逻辑是完全一致的。在做设备的BOM清单梳理时，这类全螺纹外六角螺栓通常会作为通用标准件单独归类，方便装配现场的物料管理，不需要为每一处连接单独定制特殊规格的紧固件，这也是标准件在制造业中降低综合成本的核心价值。

　　很多刚入行的结构工程师在选型时容易陷入一个误区，就是盲目选择更长的螺栓来适配不同的安装厚度，实际上全螺纹螺栓虽然对厚度的适配性更强，但如果螺栓伸出螺母的长度过长，不仅会浪费安装空间，还容易在设备运行过程中和其他运动部件发生干涉，尤其是在有滑移导轨、旋转轴的设备内部，伸出的螺纹段很可能刮擦线缆或者运动零件，造成不必要的设备故障。正常的装配要求是螺栓拧紧后伸出螺母2-3个牙距即可，既可以保证螺纹啮合长度足够，又不会预留过长的冗余段。

　　另外在做三维装配体的干涉检查时，不能只检查静态装配位置的干涉，还要模拟螺栓拧紧过程中扳手的运动路径，尤其是在狭窄的设备腔体内部，很多时候螺栓的安装位置本身是合理的，但预留的扳手空间不足，导致现场装配时无法顺利拧紧，后续不得不修改周边的结构件，反而增加了设计迭代的成本。这款螺栓的六角头尺寸是标准规格，对应的扳手空间参数可以直接从机械设计手册中调取，在布局设计阶段就提前预留好操作空间，能大幅减少后续的设计变更。
