固体燃料锅炉炉门结构设计

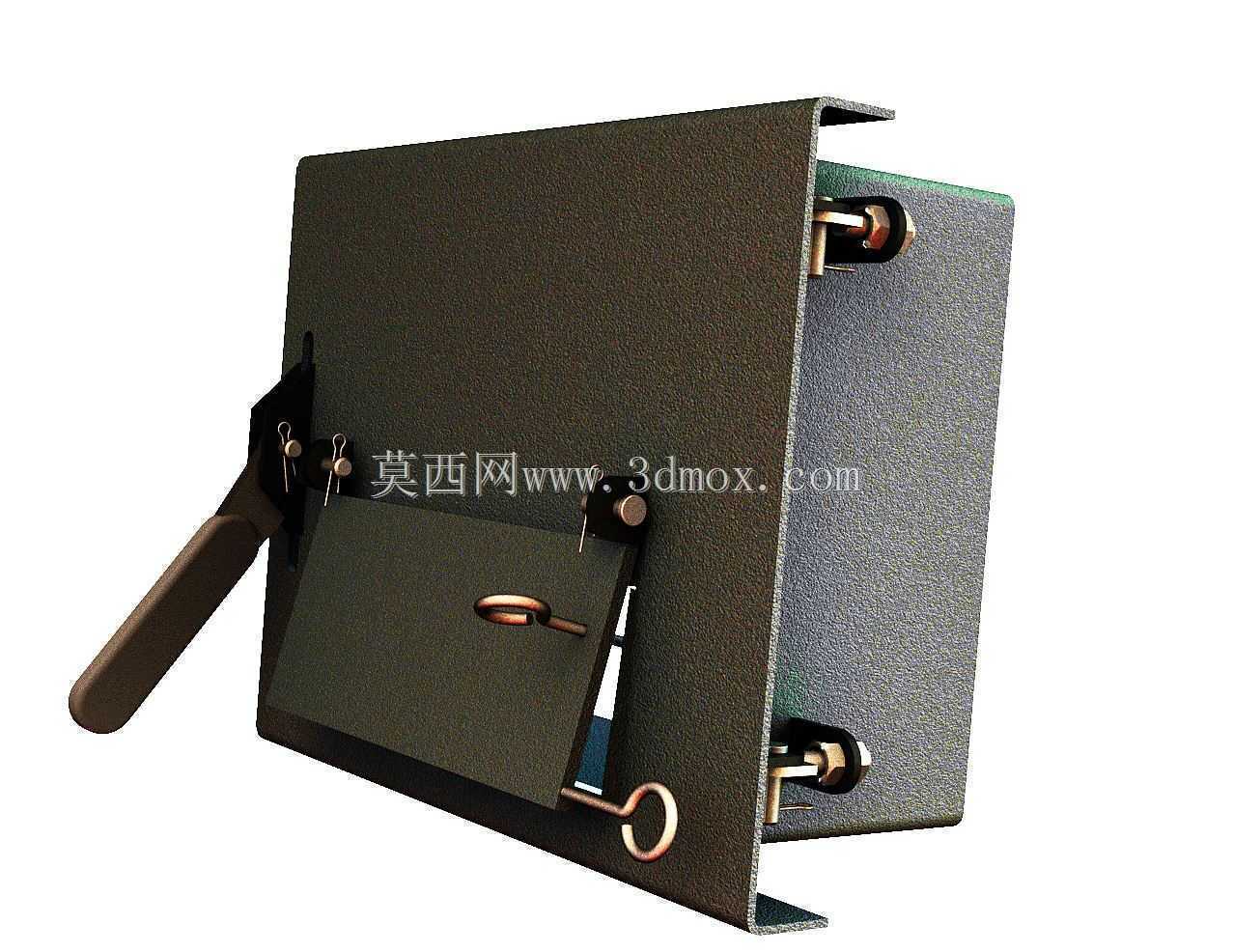

　　这款固体燃料锅炉的炉门部件，主要适配民用采暖、小型工业供热场景下的燃煤、燃生物质等固体燃料锅炉，安装在锅炉炉膛的侧部或前部位置，承担炉膛密封、燃料投加、观火、清灰操作的核心功能，是固体燃料锅炉上操作频次最高的外露结构部件之一。

　　从实际使用场景出发，炉门的设计首先要解决高温工况下的密封可靠性问题，日常运行时炉膛内部处于微负压燃烧状态，若炉门密封不严，会出现漏风导致炉膛温度下降、燃烧效率降低，甚至出现烟气外溢的安全隐患，因此该炉门的门框与门板贴合面做了整圈的贴合平面加工，配合耐高温密封填料的安装槽位，可在门板闭合后通过压紧结构实现整圈密封，阻断炉膛内外的无组织气流流通。门板上设置的小型带拉手观察口，无需开启主炉门即可观察炉膛内部的燃料燃烧状态、火焰分布情况，减少频繁开启主炉门带来的热量损失与冷风灌入，观察口的小门板同样带压紧锁止结构，闭合后可保证密封性能，避免高温烟气从观察口缝隙溢出。

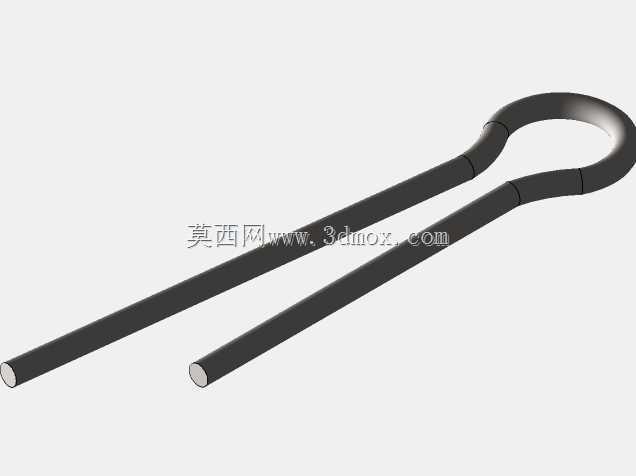

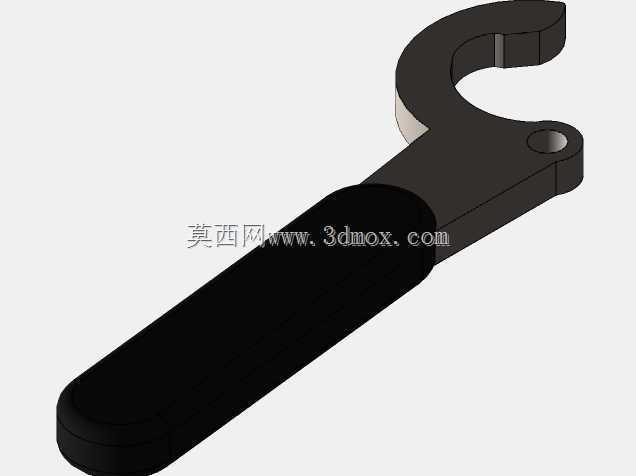

　　主炉门的启闭采用带长操作手柄的杠杆式锁止结构，操作手柄做了加长设计，利用杠杆原理降低启闭操作的施力力度，同时手柄远离门板高温区域，操作人员握持操作时不易被高温烫伤，锁止结构采用偏心压紧原理，手柄扳动到闭合位置时，可将门板整体向门框方向压紧，保证密封面的贴合压力均匀分布，避免局部漏风。门板下部设置的环形拉手，主要用于清灰、拨火操作时的辅助施力，也可在炉门需要完全开启时作为辅助握持点位，适配不同操作场景的施力需求。

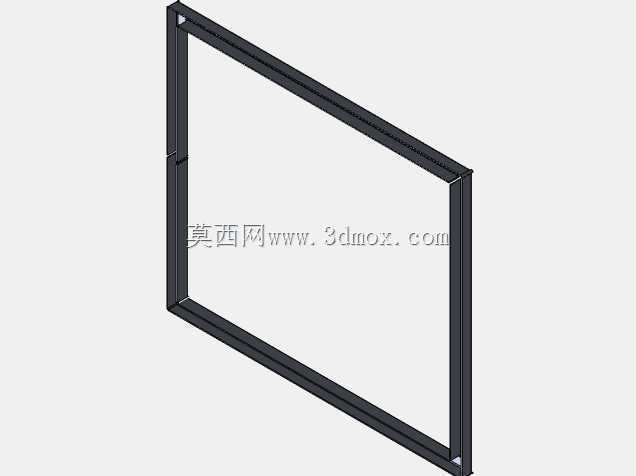

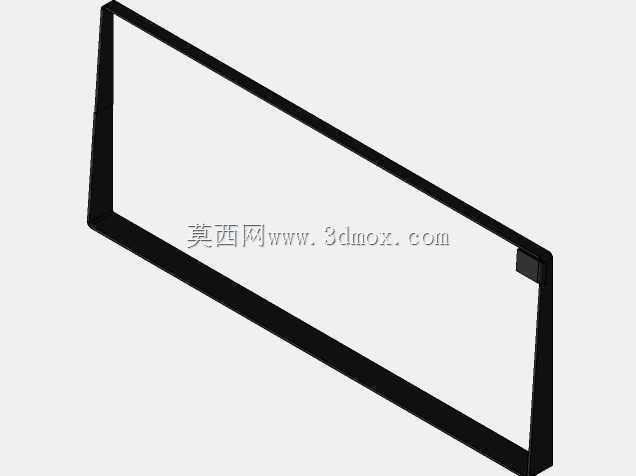

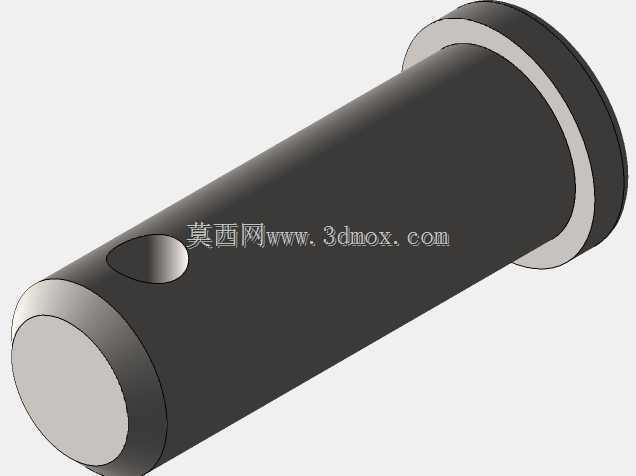

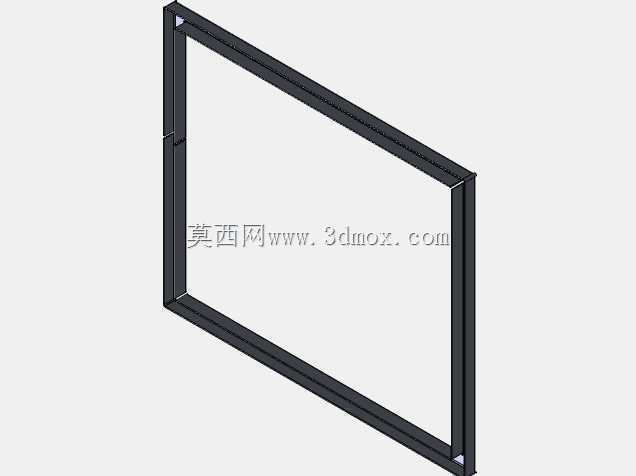

　　从安装边界来看，该炉门的门框采用折边结构设计，可直接嵌入锅炉炉墙的预留安装孔内，门框四周预留的螺栓安装位，可通过紧固件直接与锅炉本体的炉墙护板固定连接，安装时无需额外做复杂的适配结构，折边结构同时可遮挡炉墙与门框之间的安装缝隙，避免热量从安装缝隙向外散失。门板与门框之间采用铰接结构连接，铰接轴采用耐高温的金属材质，可长期承受炉膛传导的高温，不易出现变形卡滞，保证炉门启闭动作顺畅，铰接位置的间隙做了限位设计，避免炉门开启角度过大导致碰撞周边管线或结构，常规安装状态下炉门最大开启角度可满足整筐燃料投加、大面积清灰的操作空间需求。

　　设计过程中充分考虑了固体燃料锅炉的实际运维需求，门板整体采用加厚耐热钢板制作，可承受炉膛内长期的高温烘烤与燃料投加时的碰撞冲击，不易出现受热变形，门板表面做了耐高温的表面处理，可抵御燃烧过程中产生的腐蚀性烟气侵蚀，延长部件的使用寿命。锁止结构的铰接点位都做了防松设计，长期反复启闭操作也不会出现紧固件松动脱落的问题，日常运维时仅需定期检查更换密封填料即可，无需复杂的维护操作。

　　在结构细节上，炉门的所有外露边角都做了圆弧过渡处理，避免操作人员操作时被尖锐边角划伤，操作手柄的握持部位做了防滑结构设计，即使操作人员戴防护手套操作也能稳定握持，不会出现打滑脱手的情况。观察口的位置设置在门板中部偏上区域，刚好对应炉膛内火焰燃烧的核心区域，操作人员站立状态下无需弯腰或垫脚即可清晰观察内部燃烧状态，符合日常操作的人机工程学要求。门板与门框的配合间隙控制在合理范围内，既不会因为间隙过小导致热胀冷缩时出现卡滞，也不会因为间隙过大导致密封填料外露、密封效果下降，适配锅炉从冷态启动到满负荷运行的全温度区间的形变需求。
