12千瓦长燃式钢制燃木供暖锅炉结构

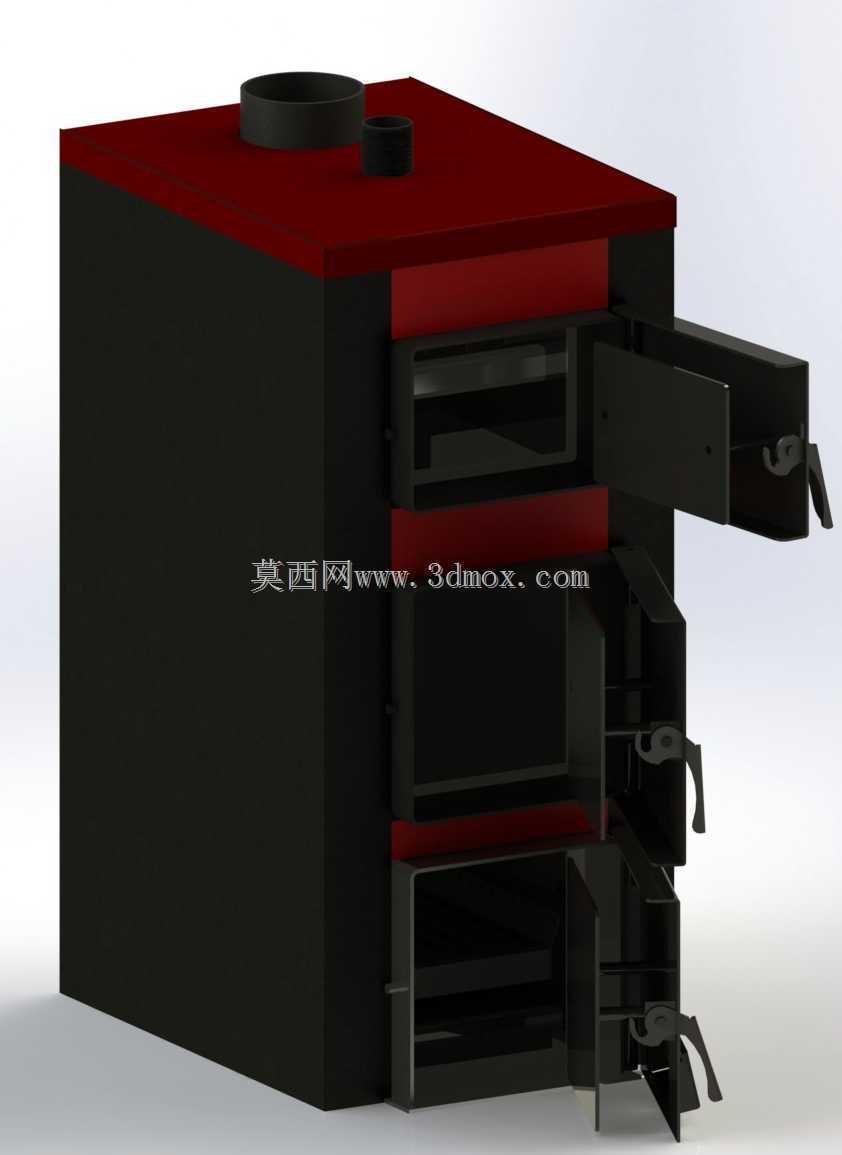

　　这款12千瓦功率等级的长燃式钢制燃木锅炉，主要面向小型独立建筑的分户采暖场景，适配100-120平左右的民用住宅、小型乡村作坊、偏远区域独栋办公点的冬季供暖需求，可对接暖气片、地暖盘管等常见采暖末端，也可兼顾少量生活热水的换热供给。从结构设计逻辑来看，整体采用立式分层布局，外壳以冷轧钢板折弯焊接成型，外层预留保温层填充空间，可填充硅酸铝纤维棉等耐火保温材料，减少炉体向周边环境的无效散热，提升整体热利用效率。炉体顶部设置两个圆形接口，靠前的为排烟出口，可对接直径适配的金属排烟管延伸至室外，靠后的为二次补风接口，对接外置的风量调节装置，实现长燃状态下的精准配风。炉体正面设置分层式炉门结构，上层为观火与添料口，配备耐高温玻璃视窗，

　　可在不开炉门的状态下观察内部木料燃烧状态，中层为清灰操作口，下层为储灰仓抽拉结构，日常清灰无需打开主燃烧腔，减少操作过程中的热量散失与烟气外泄。内部燃烧腔采用多回程折流结构设计，燃烧产生的高温烟气不会直接从排烟口排出，而是在炉内折流板的引导下，依次经过多层换热腔，将热量充分传递给炉体水套中的循环水，最后才从排烟口排出，这种结构可将排烟温度控制在较低区间，大幅提升燃料的热利用率。长燃功能的实现核心在于配风结构的设计，主进风设置在炉体下部灰仓位置，风量可通过外置风门调节，二次进风从炉体上部引入，在燃烧腔上部形成补氧层，让木料挥发的可燃气体充分燃烧，同时通过控制进风量，让木料处于缓慢阴燃状态，单次添料后可维持8-12小时的稳定供热，

　　无需频繁添料操作。从安装边界来看，炉体整体为立式长方体结构，底部设置支撑脚，安装时需预留不小于100mm的底部通风空间，炉体正面需预留不小于600mm的操作空间，满足添料、清灰的操作需求，侧面与背面需距离可燃物不小于200mm，避免高温引燃周边物品，顶部排烟管对接处需做密封处理，防止烟气泄漏到室内。水套结构采用满焊工艺，循环水进出口设置在炉体侧部，对接采暖系统的供回水管路，安装时需在管路最高处设置自动排气阀，避免水套内部积气影响水循环效率，同时需在回水管路设置过滤装置，防止管路中的杂质进入水套造成堵塞。在实际使用场景中，这款锅炉适配燃木、木质压块等固体生物质燃料，燃料成本远低于电采暖与燃气采暖，尤其适合林业资源丰富、

　　燃气管道未覆盖的区域使用，结构上没有复杂的电子控制元件，故障率低，日常维护仅需定期清灰、检查密封件状态即可，对使用人员的技术要求较低。建模过程中还原了炉体的分层装配结构，包括外壳钣金件、内部折流板、炉门组件、灰仓结构、顶部接口的所有配合关系，所有钣金件的折弯半径、焊接预留量都按照实际钣金加工工艺设置，可直接用于生产前的结构验证、装配干涉检查，也可作为采暖设备选型阶段的结构参考，核对安装空间与接口尺寸是否匹配现场安装条件。
