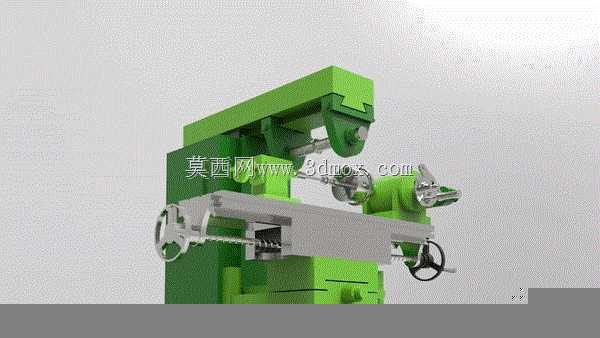

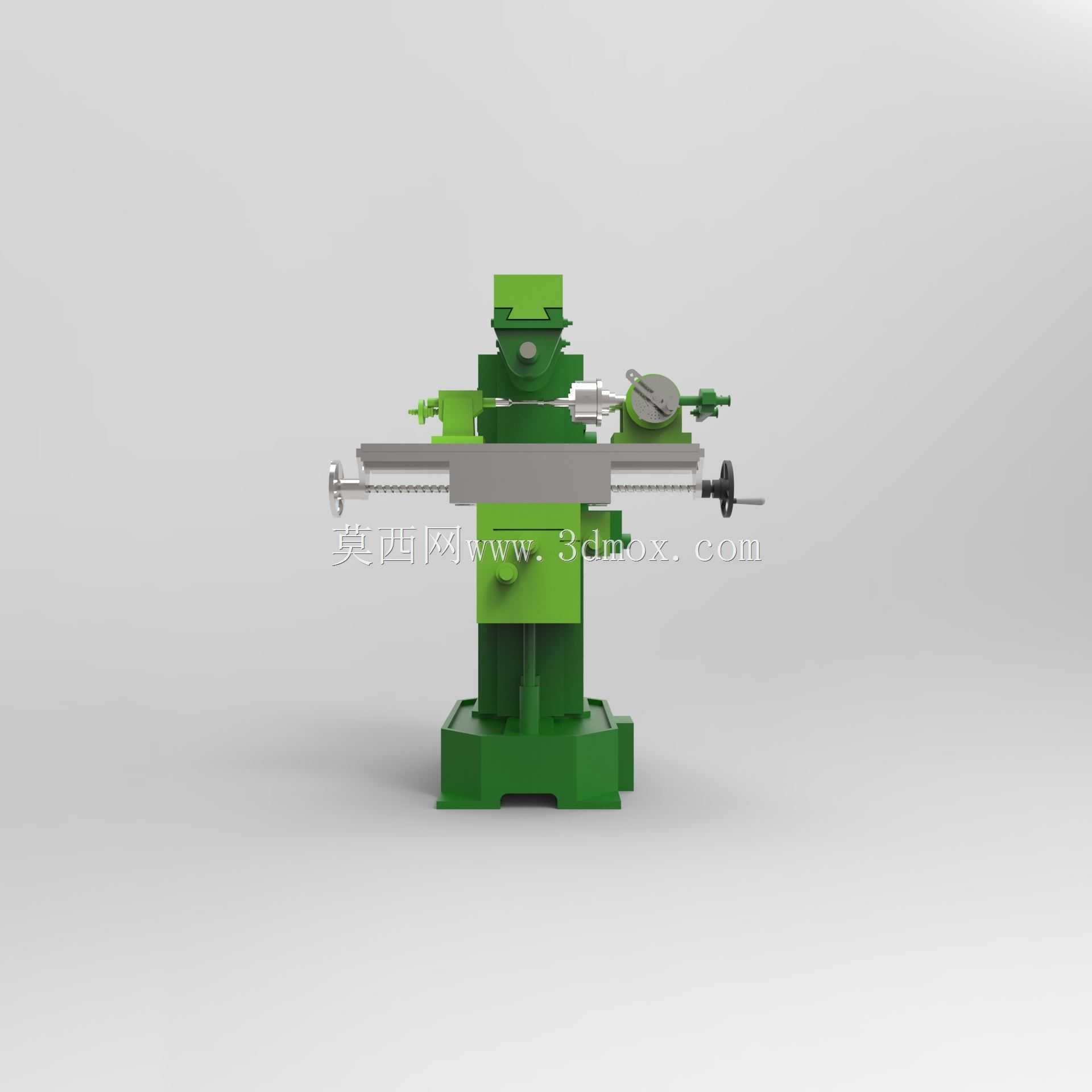

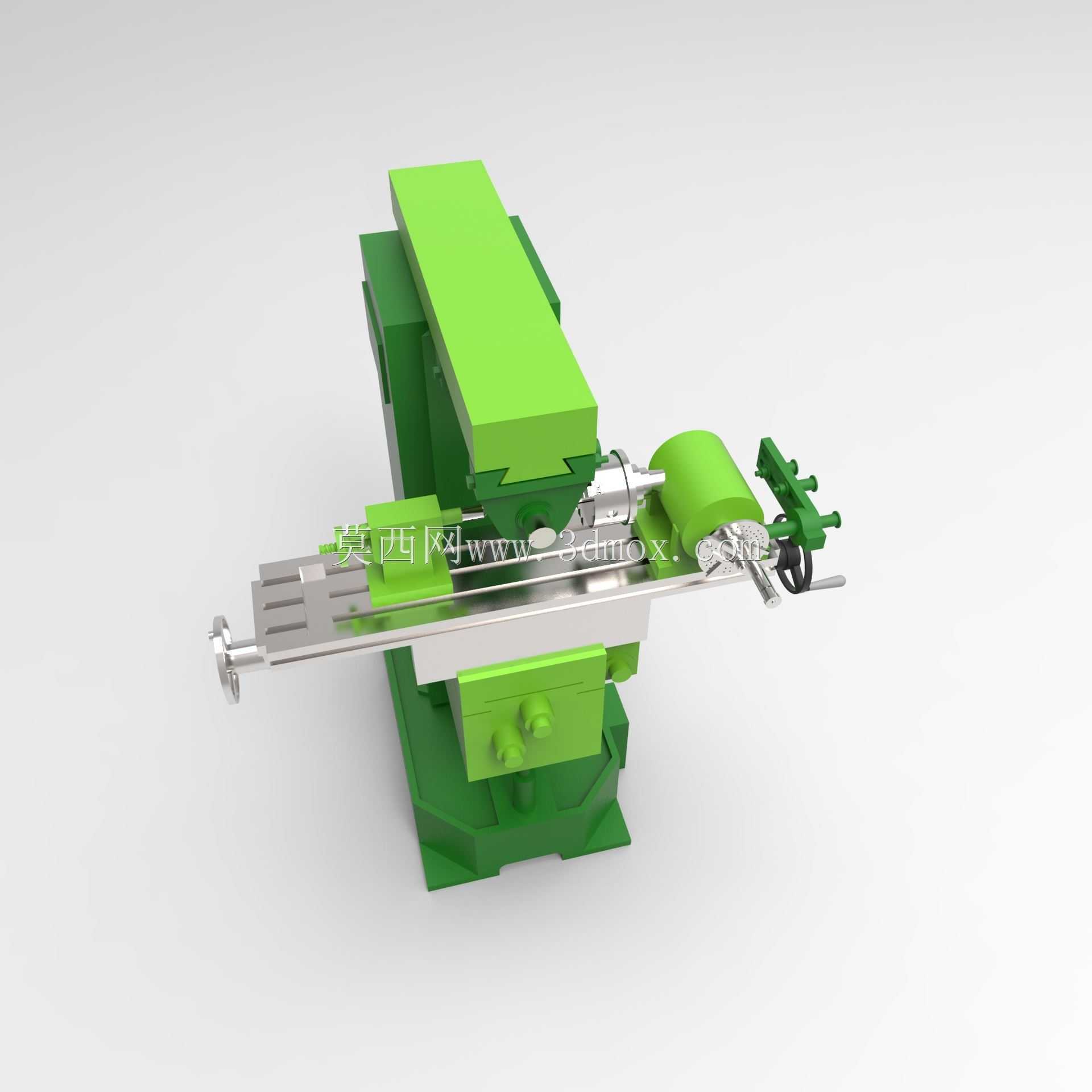

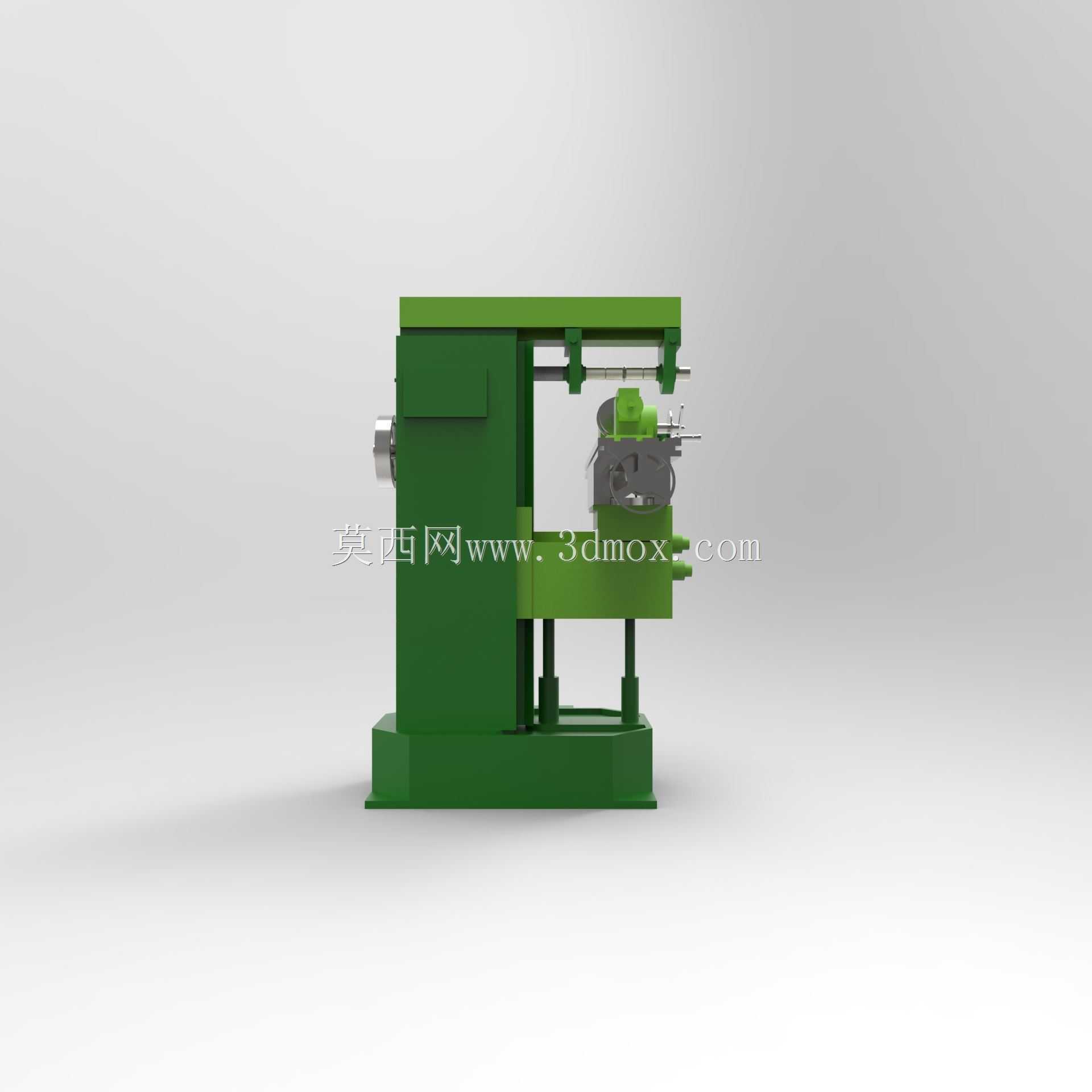

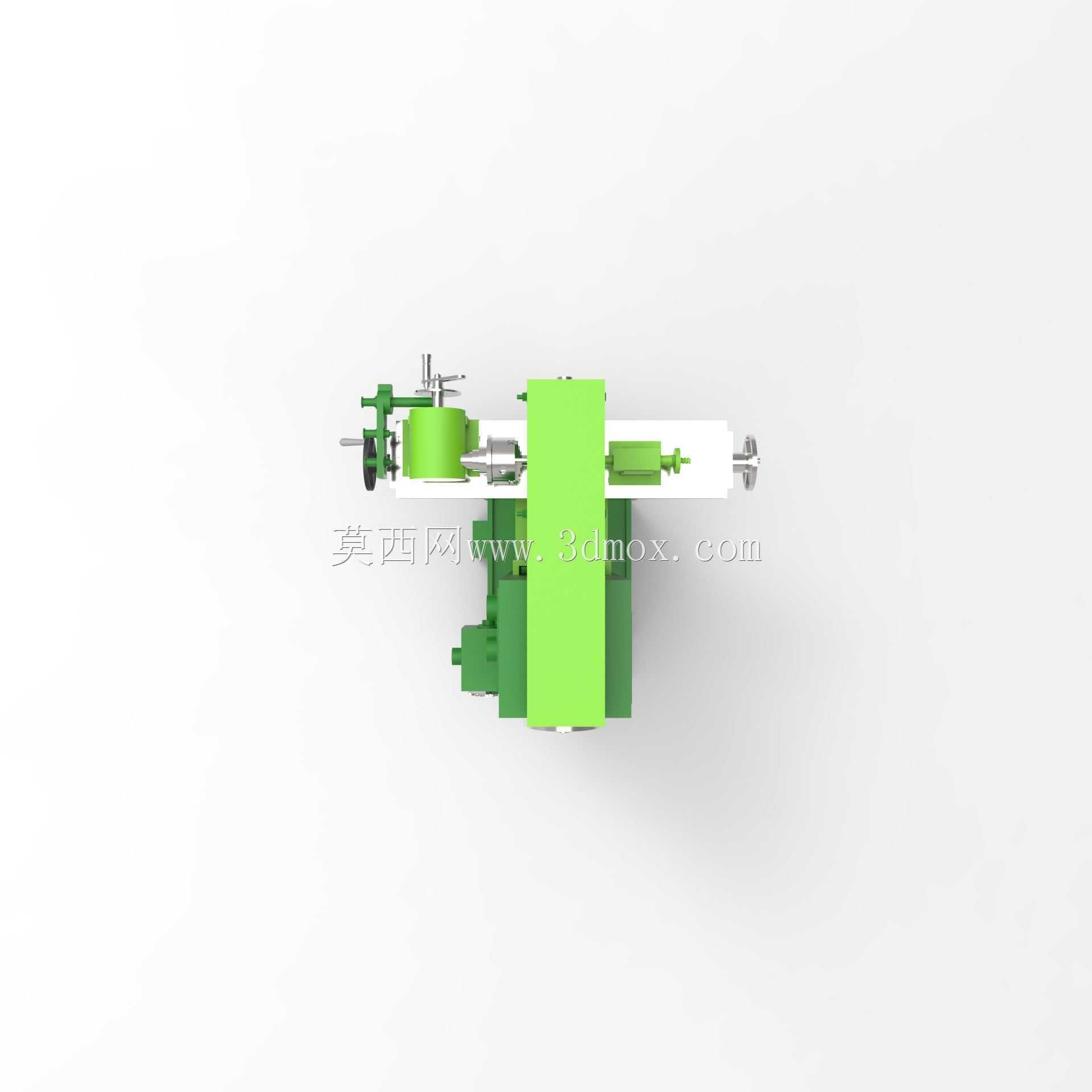

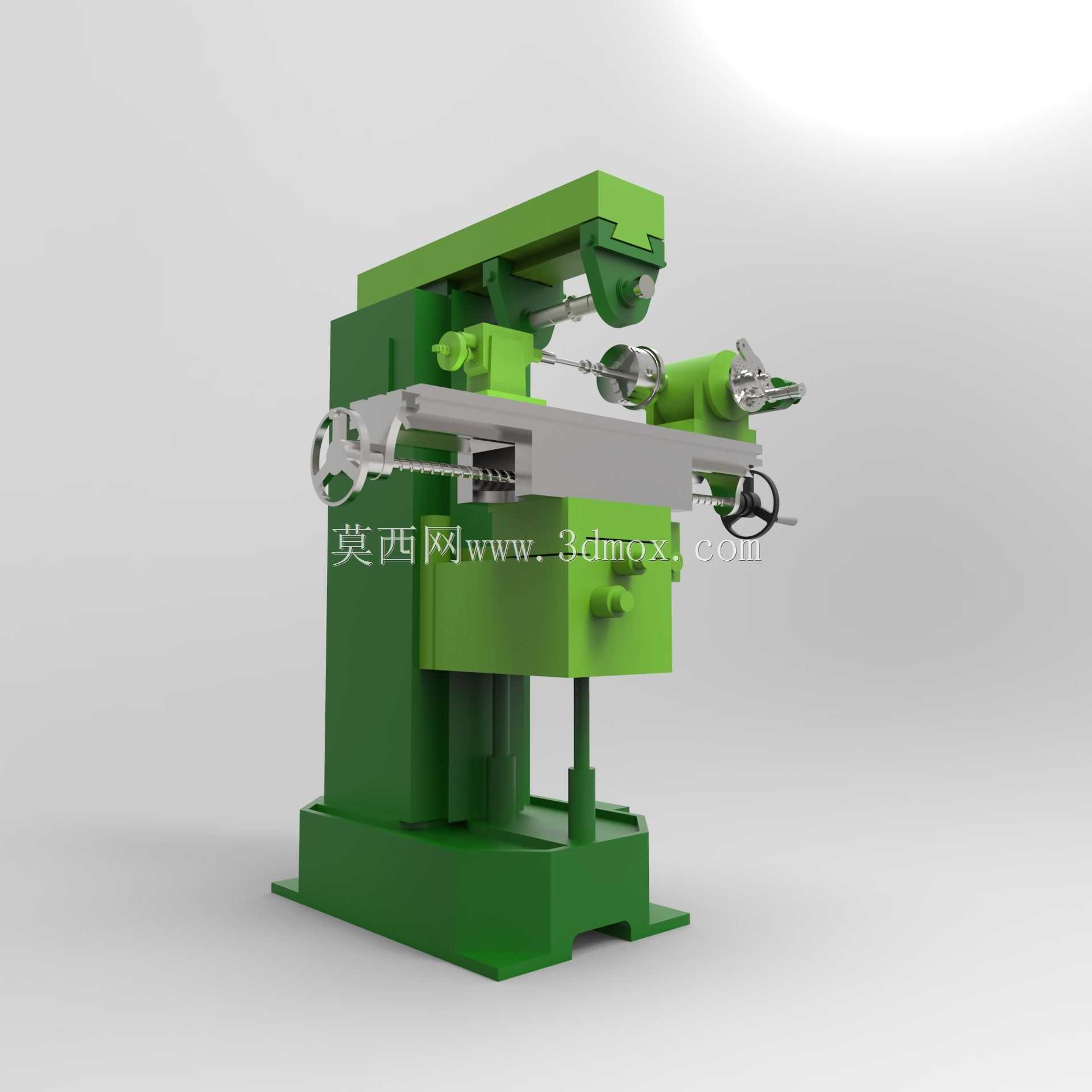

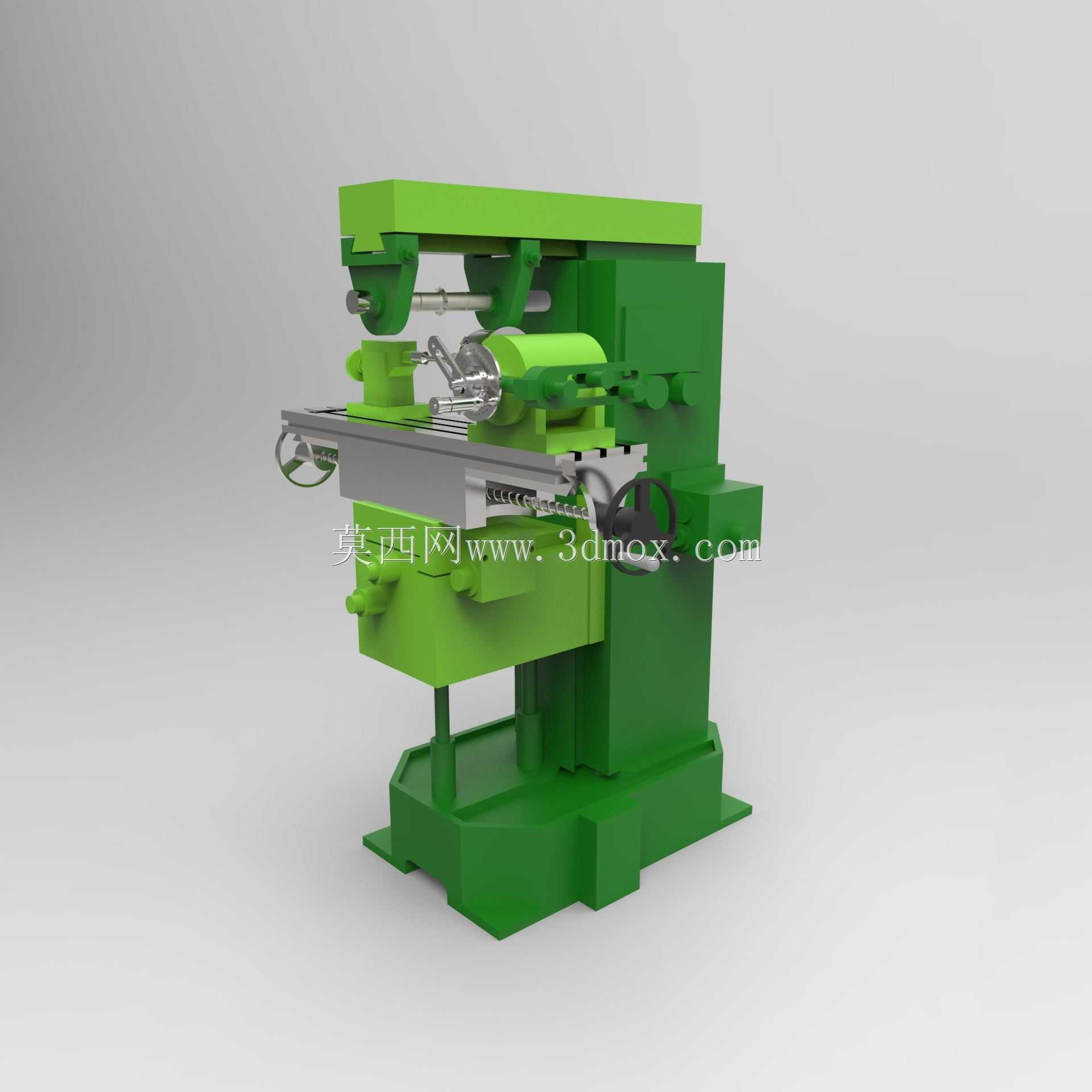

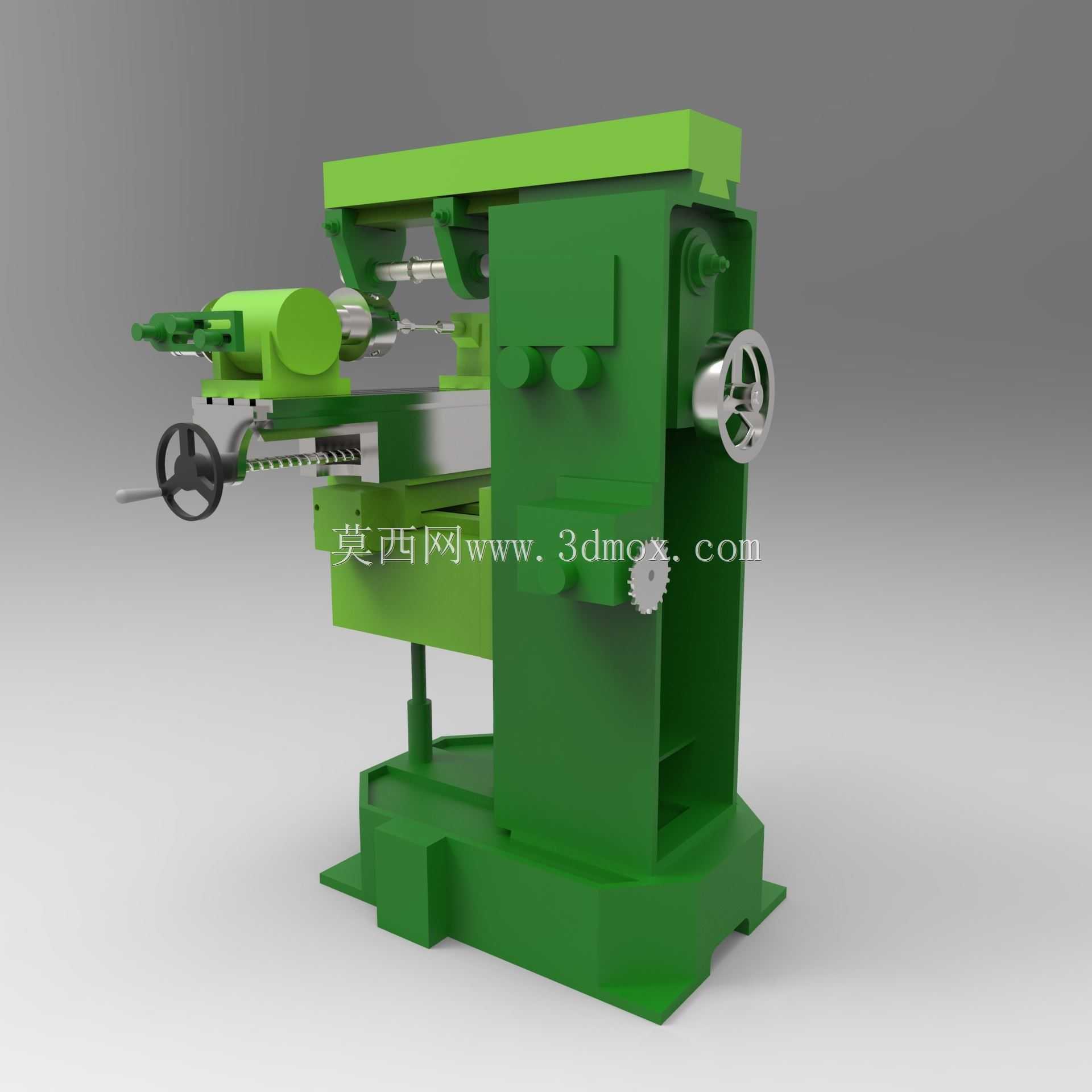

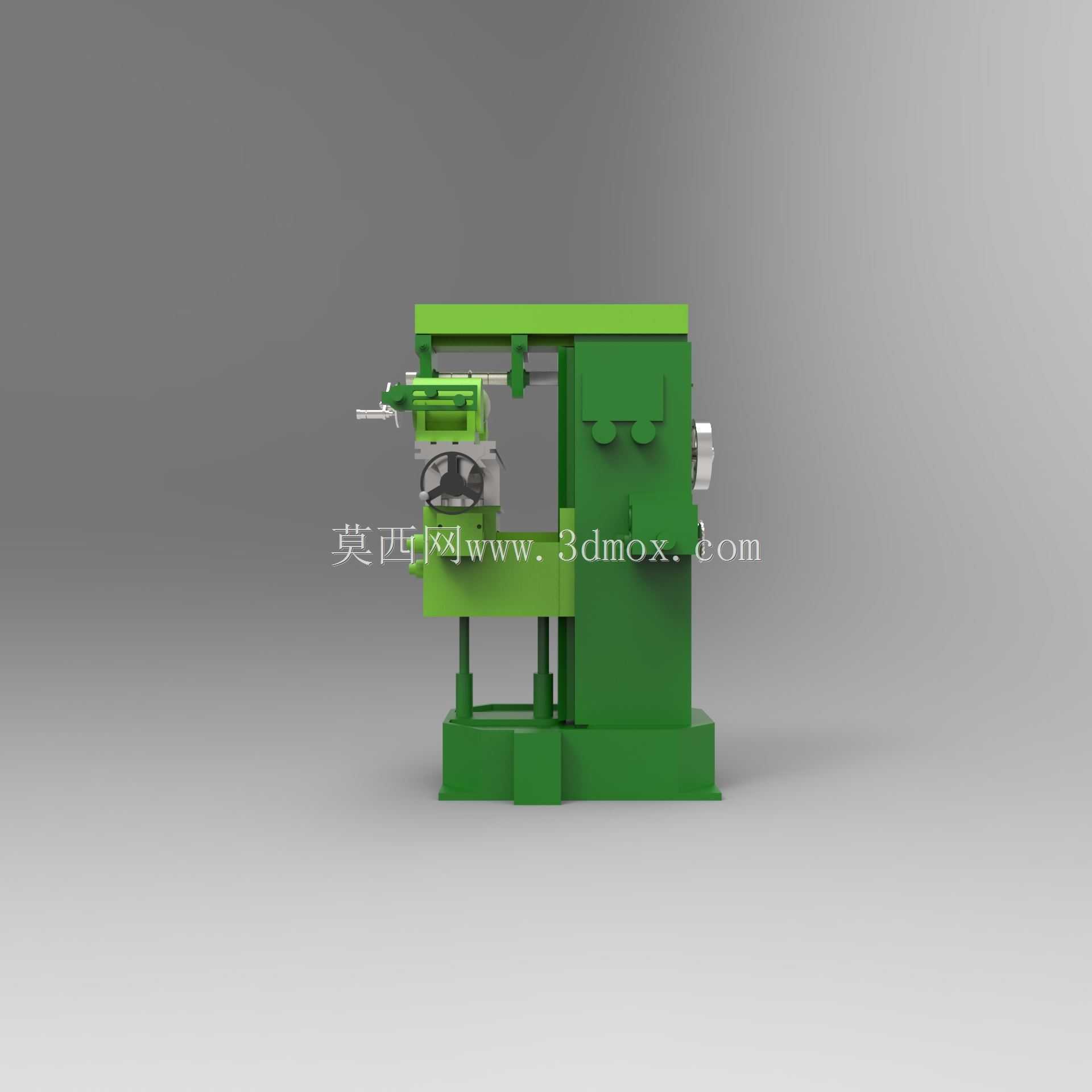

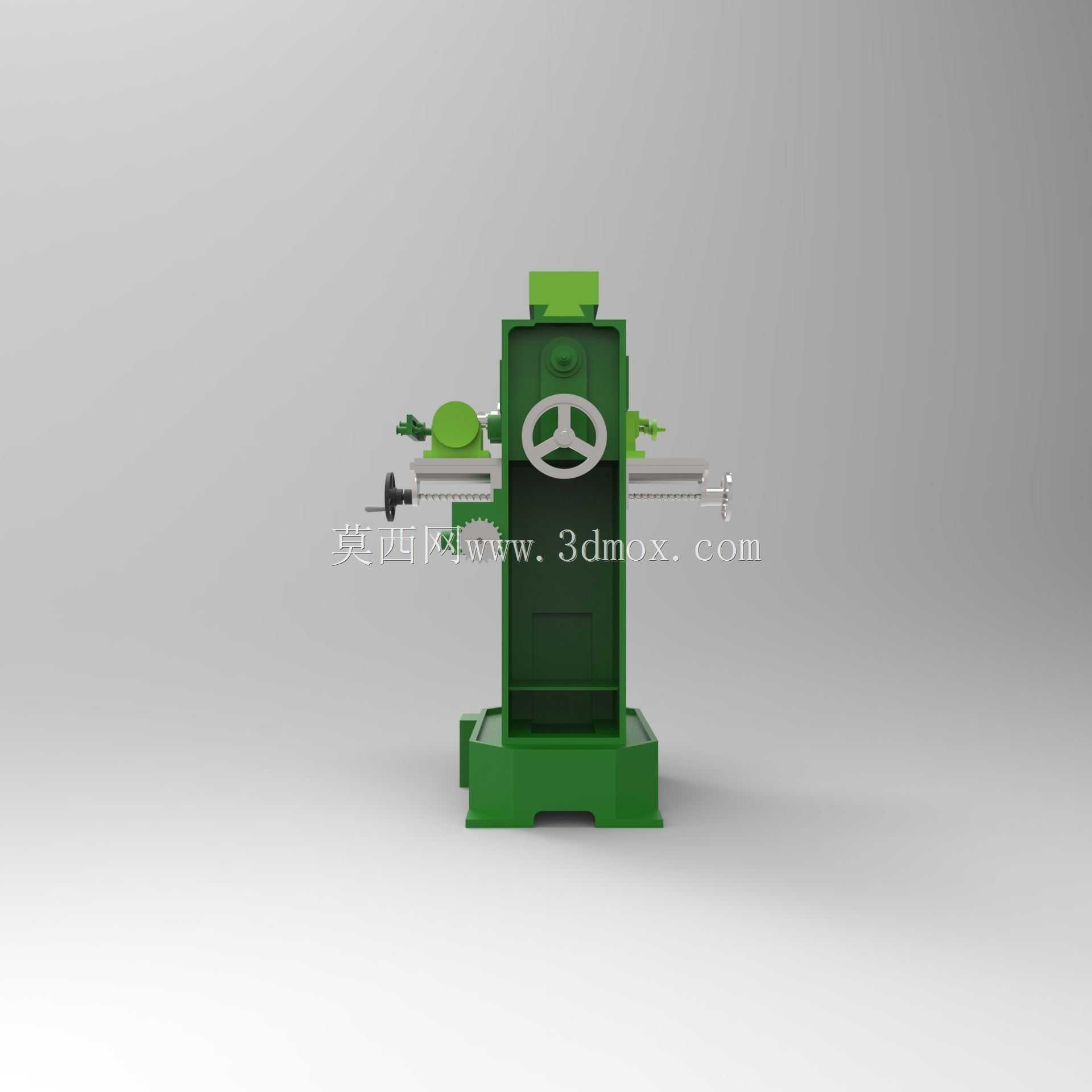

立式升降台铣床结构三维设计

　　在常规机械加工车间的设备布局里，这类立式升降台铣床通常布置在车床与磨床工序之间的中转区域，承担中小尺寸金属零件的平面、沟槽、成型面铣削加工任务，适配单件小批量生产、工装夹具修配、教学实训等多种场景，相比卧式铣床，其立铣头的角度调整能力更适合加工带倾斜面、异形槽的复杂结构件，日常加工覆盖45号钢、铝合金、铸铁等常见工程材料，铣削进给的稳定性直接决定工件表面粗糙度与尺寸公差等级。

　　从结构功能来看，该设备的核心运动单元分为主轴回转运动、工作台纵向进给、滑座横向进给、升降台垂直进给四个部分，主轴部件采用锥孔安装标准铣刀刀柄，配合套筒伸缩行程实现铣削深度的手动微调，立铣头可绕水平轴线回转一定角度，满足斜孔、斜面的铣削加工需求；工作台面分布标准T型槽，用于装夹平口钳、分度头、专用夹具等工装，纵向进给丝杠配备间隙消除机构，反向进给时无空程误差，保障顺铣加工的切削稳定性；横向滑座沿床鞍导轨移动，实现切削宽度方向的进给调整，升降台沿床身垂直导轨升降，承担不同高度工件的加工位置适配，三个方向的进给均可实现手动与机动切换，机动进给配备过载保护离合器，切削负载超阈值时自动脱开，避免传动部件损坏。

　　设计过程中优先考虑了床身的刚性支撑需求，床身内部布置加强筋结构，承载主轴箱与升降台的全部重量，同时作为切削液回流、电气布线的集成通道，底座部分预留切削液存储腔与排屑斜面，加工产生的铁屑可随切削液沿斜面流入排屑口，降低日常清理的工作量。导轨面均采用矩形导轨组合形式，相比燕尾导轨承载能力更强，适合大切削量的粗加工工况，导轨面设计有润滑油注油点，日常维护时可通过集中润滑系统定期供油，减少导轨磨损量，延长设备精度保持周期。

　　安装边界方面，该类铣床的整机占地尺寸适配常规中小型机加工车间的工位排布，设备底部预留地脚螺栓安装孔，安装时需调整垫铁保证工作台面的水平度误差在允许范围内，避免长期负载运行导致床身变形；设备操作高度符合人机工程学要求，手动操作手柄、进给手轮的布置位置均在操作人员站立时的舒适操作范围内，操作面板设置在床身右侧靠前位置，主轴转速调整、进给速度切换、急停按钮的排布符合常规操作习惯，减少操作人员的动作幅度。

　　细节结构设计上，主轴传动系统布置在床身内部，通过齿轮变速机构实现多档转速切换，适配不同直径铣刀、不同材料的切削线速度需求，传动齿轮均经过调质与齿面淬火处理，具备足够的接触疲劳强度，长期满负荷运行不易出现齿面点蚀、断齿等失效形式；工作台纵向行程两端设置限位挡块，机动进给到达行程极限时自动触碰行程开关切断进给动力，避免工作台超程脱出导轨；升降台的垂直进给配备自锁机构，停机状态下不会因自重下滑，保障装夹工件时的操作安全。

　　在实训教学场景中，该设备的外露结构可直观展示铣床的传动原理、进给运动逻辑，学员可通过拆装模拟、进给操作练习快速掌握立式铣床的加工逻辑，其结构参数匹配国家职业技能考核的铣床操作考核要求，可用于铣工初级、中级技能的实操训练；在小型加工门店场景中，该设备可兼顾维修零件的配做、小型工装的加工，适配多品种小批量的加工需求，设备的易损件均采用行业通用标准件，后期维护更换成本较低，无需定制特殊配件即可完成日常检修。
