嵌入式轴流涡轮动力引擎结构设计

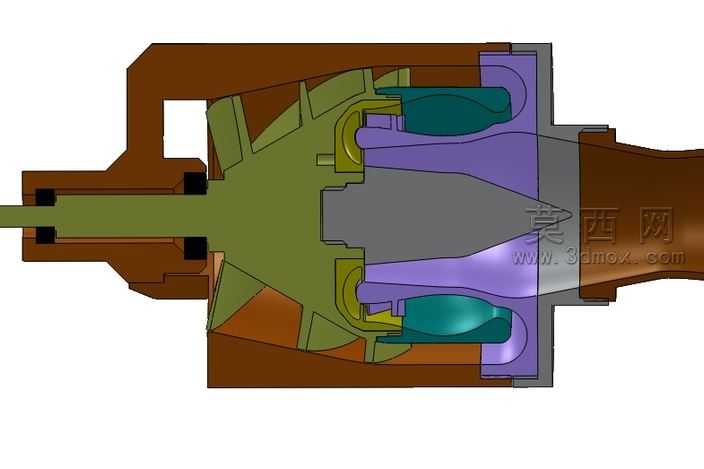

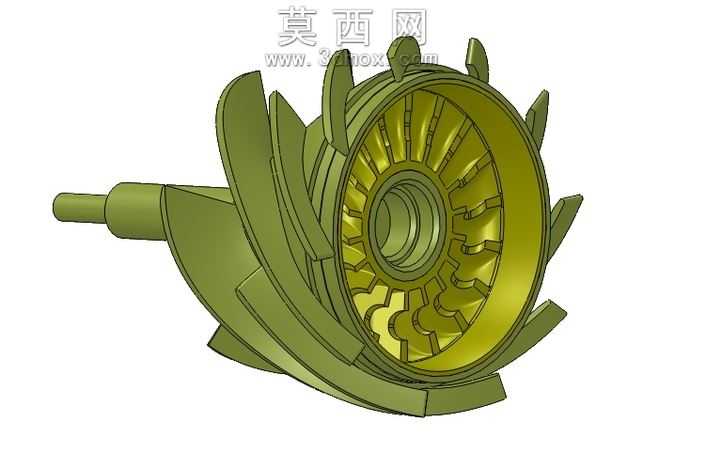

本作品为嵌入式涡轮动力喷气引擎的三维结构设计，建模阶段采用参数化特征建模方式完成全组件搭建，先通过草图绘制确定轴向通流截面的轮廓基准，依次完成进气段、轴流压气机叶轮、嵌入式涡轮转子、燃烧室腔体、排气喷管的实体构建，各部件间严格按照同轴度装配约束完成配合，保证旋转部件与静子结构的间隙符合气动设计要求。渲染阶段对不同功能部件分配差异化材质：外部壳体采用耐高温合金材质，赋予深棕金属质感并添加轻微磨砂粗糙度模拟高温服役后的表面状态；压气机叶片采用高强度铝合金材质，设置橄榄绿哑光金属属性区分功能区域；涡轮动叶采用高温合金材质，赋予深青金属光泽并添加细微氧化纹理；内部流道壁面采用紫色耐高温涂层材质，清晰区分流道与结构件边界。结构设计上采用轴向连续叶片压气机与嵌入式涡轮同轴直连布局，利用离心力实现压气机段的气流增压，涡轮段直接承接燃烧室高温燃气做功驱动压气机，省去了传统分轴结构的复杂传动组件，大幅缩短引擎整体轴向长度，实现引擎头段的小型化轻量化设计。设计过程中针对轴承安装位置做了集成化优化，将支撑轴承内嵌于涡轮与压气机之间的机匣内部，减少外部支撑结构的额外占用空间，同时优化了转子的支撑跨度，降低高速旋转下的转子挠度，提升运行稳定性。各部件间的密封结构采用阶梯式迷宫密封设计，在三维建模中精准还原密封齿的间隙与齿数，保证压缩段与涡轮段的气流泄漏量控制在设计阈值内，整体结构紧凑，集成度高，适配小型动力装置的嵌入式安装需求。
