浸入式螺旋水加热元件结构设计

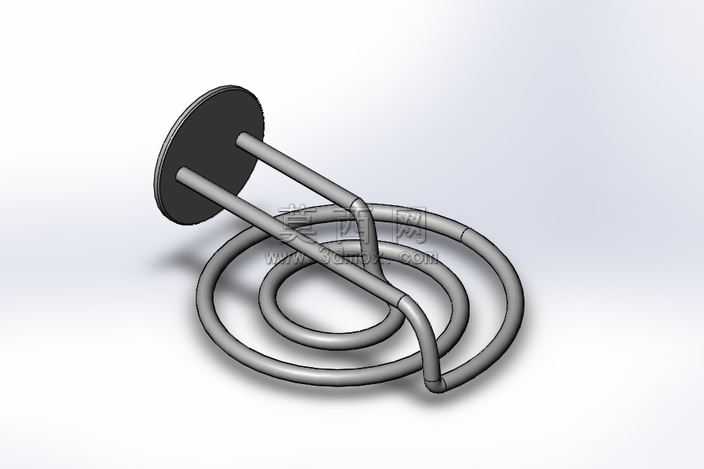

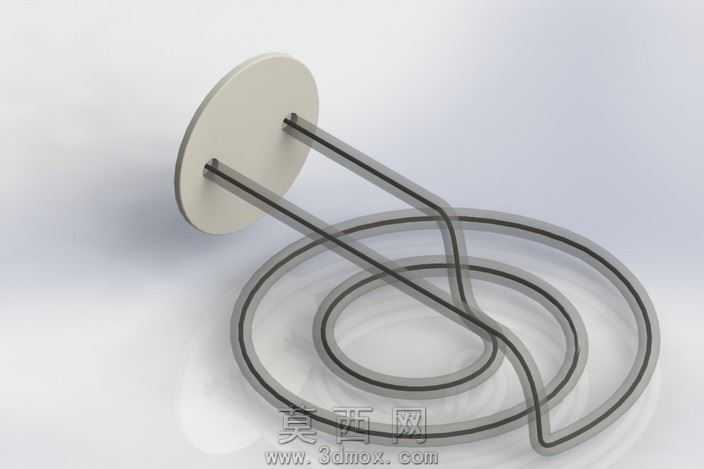

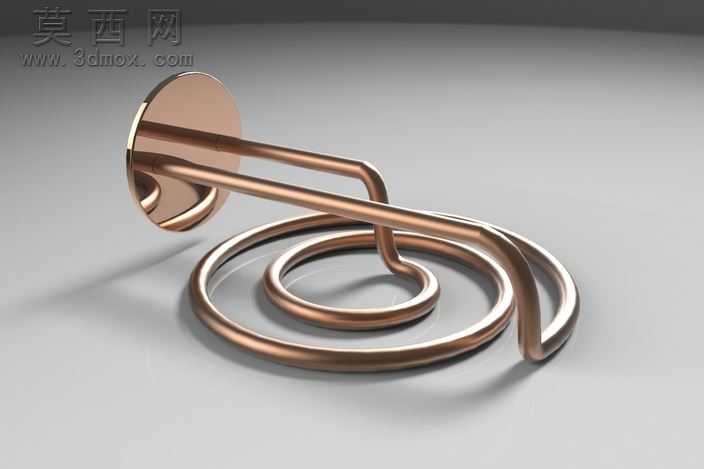

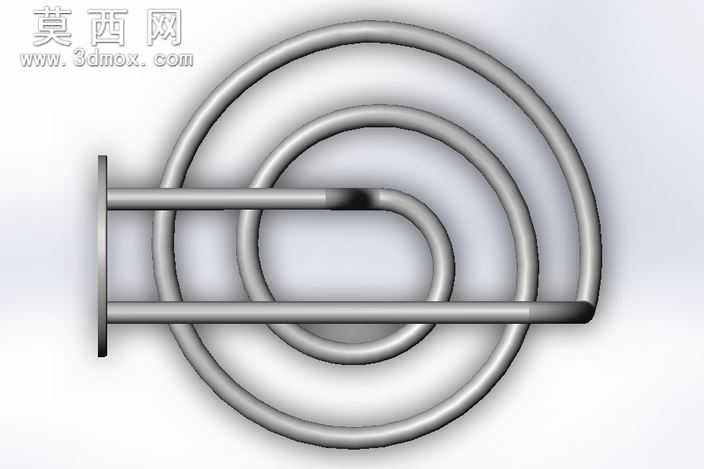

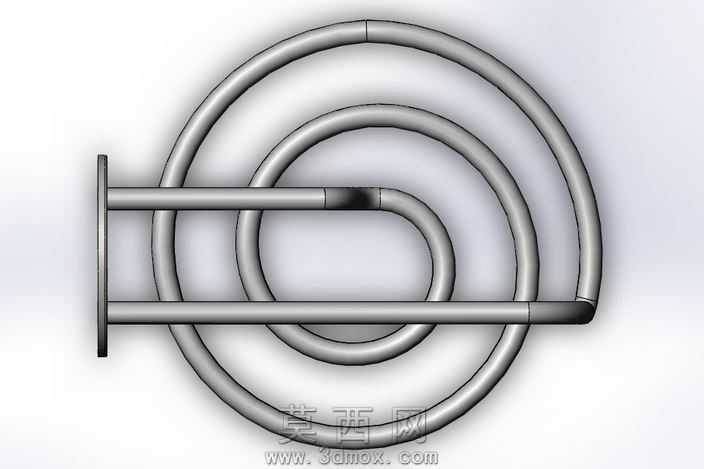

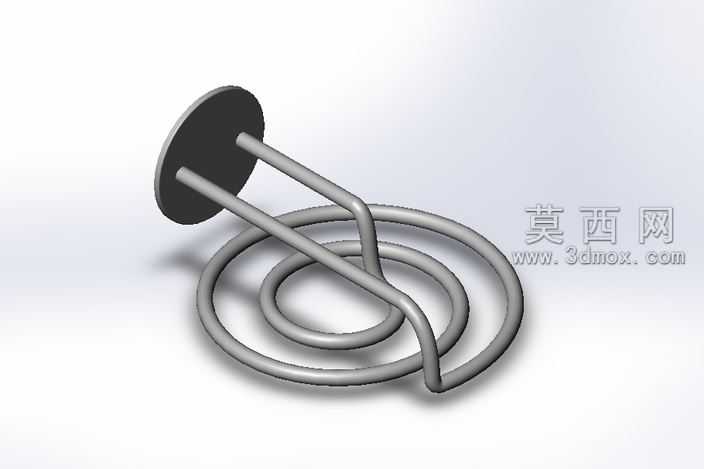

本作品为浸入式水加热元件的三维参数化模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于加热功率与换热面积的匹配计算，确定螺旋发热管的圈数、管径与螺旋升角参数，通过扫描特征生成连续的螺旋管路主体，管路末端采用平滑圆弧过渡避免应力集中，同时保证流体冲刷时的阻力均匀。顶部安装法兰盘采用凸台拉伸与阵列孔特征制作，法兰与发热管的连接部位采用圆角过渡处理，既保证焊接装配的工艺性，也降低长期热胀冷缩带来的结构疲劳风险。渲染阶段采用哑光金属材质模拟加热管的不锈钢基材，表面添加细微的磨砂纹理还原真实金属质感，法兰盘采用同系列金属材质但适当提高反光度，区分两个部件的加工工艺差异；场景搭建采用渐变深灰色背景，搭配柔和的侧上方主光源与底部补光，清晰呈现螺旋管路的层叠结构与空间走向，避免阴影遮挡关键结构细节。设计过程中重点考量了加热元件的换热效率与结构可靠性：螺旋盘绕的结构在有限的安装空间内最大化了发热管与水体的接触面积，提升热交换速率；管路的弯曲半径严格符合金属管材的最小弯折半径要求，避免加工过程中出现管壁开裂或管径变形的问题；顶部法兰的安装孔位按照通用水暖配件的标准尺寸设计，可直接适配多数储水式加热设备的安装接口，无需额外修改结构。模型整体结构简洁规整，所有特征均保留参数化编辑属性，可根据不同功率需求快速调整螺旋圈数、管路直径与法兰尺寸，适配不同规格的水加热设备开发需求，结构设计兼顾了换热性能、加工工艺性与装配通用性，可直接用于产品开发的结构验证、装配干涉检查与渲染展示环节。
