改进型稳定支腿悬挂结构设计

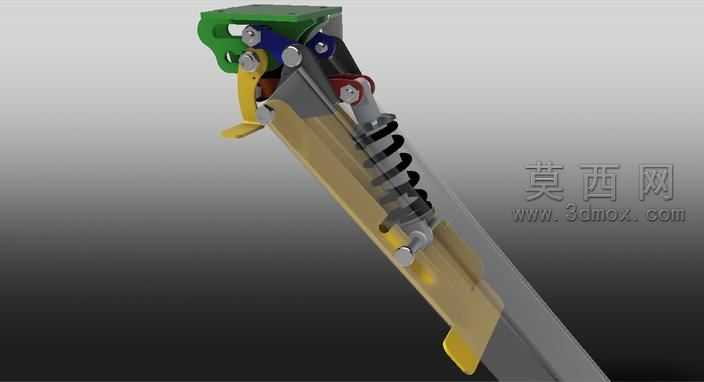

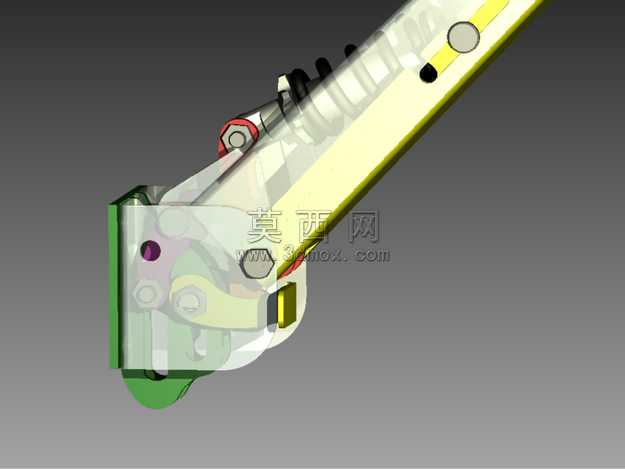

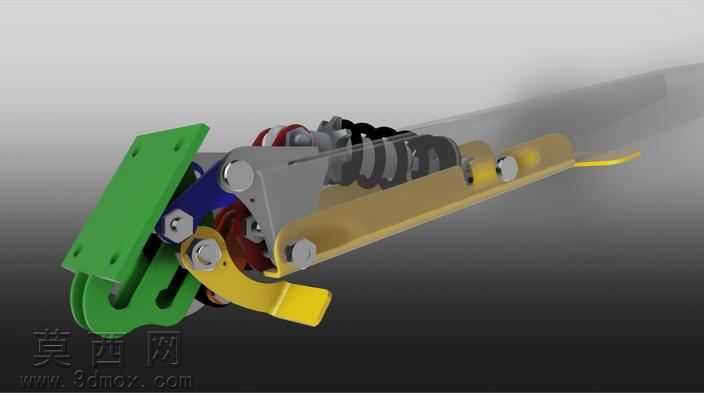

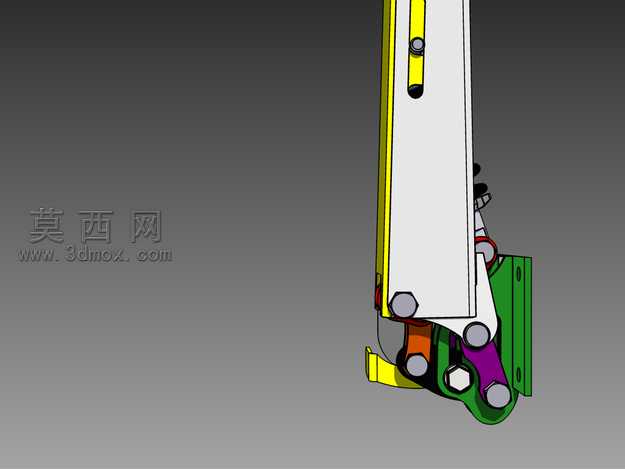

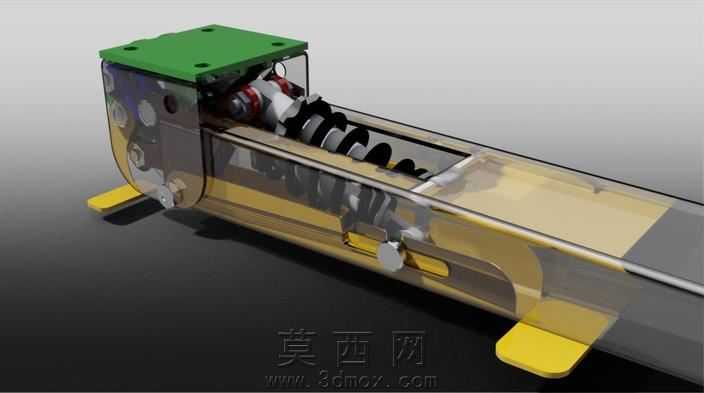

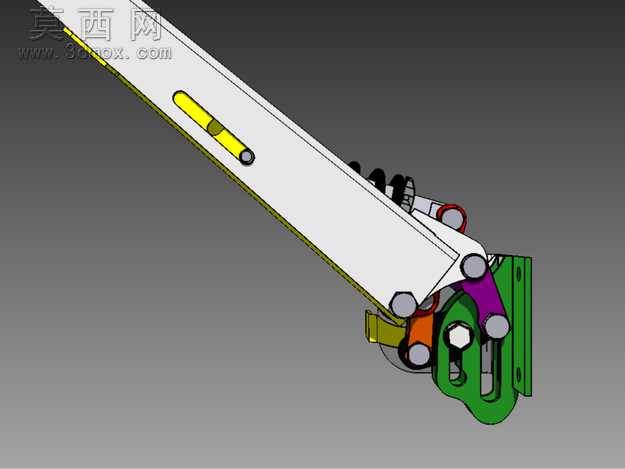

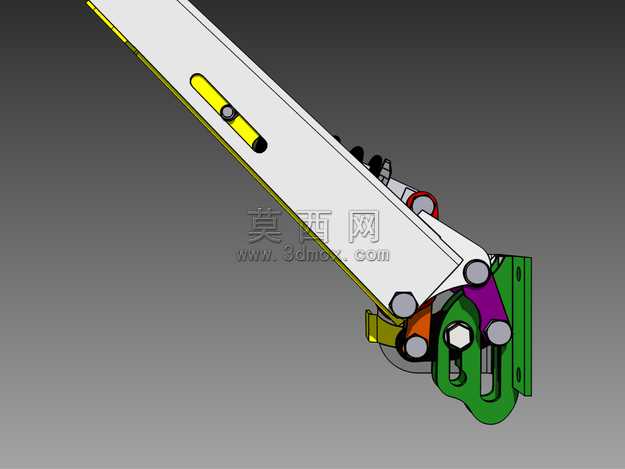

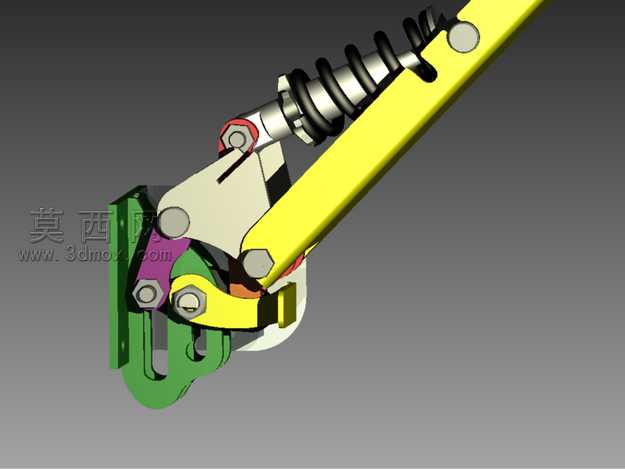

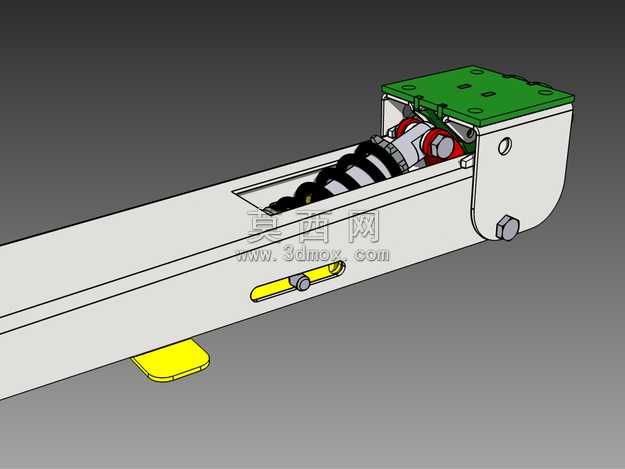

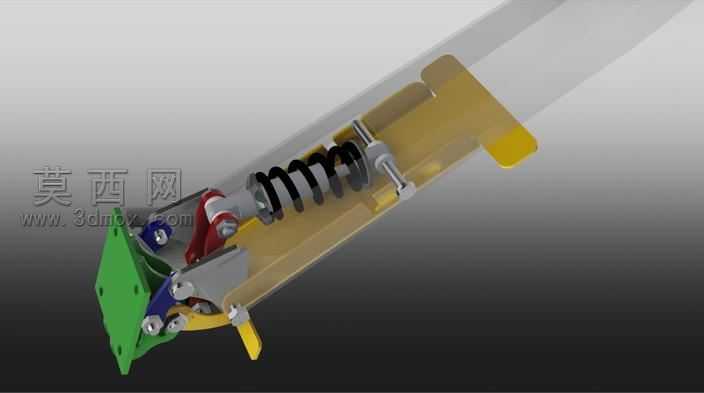

本作品为经过迭代优化的稳定支腿悬挂结构三维模型，整体采用三维建模软件完成全参数化设计，建模过程中对各部件的装配公差、运动干涉情况进行了完整校验，确保各铰接部件可实现预期的相对转动，满足减震动作的行程需求。模型渲染阶段针对不同部件赋予了差异化材质：顶部安装座采用绿色哑光工程塑料材质，模拟实际使用中的轻量化安装基座；铰接销轴采用亮面金属材质，还原销轴的高硬度耐磨属性；减震弹簧采用发黑弹簧钢材质，还原弹簧的金属质感与弹性部件视觉特征；主支撑臂采用半透明黄色工程塑料材质，既可以清晰展示内部的弹簧、连杆等内置结构，也能直观呈现支腿的整体轮廓形态。设计初期曾尝试采用密闭橡胶压缩锥作为原有悬挂部件的直接替代方案，小尺寸方案下最大压缩力可达到5000lb级别，但在放大部件尺寸以提升承载能力时，原有铰接点安装结构出现干涉问题，需要对主悬挂臂进行重新设计以避让铰接点位，因此放弃了该快速修补方案，转而采用更合理的整体优化思路。优化后的结构修正了原有设计中未被注意到的结构缺陷，将弹簧减震组件、多组铰接连杆、限位结构整合为一体化的稳定支腿单元，各部件的连接位置、运动行程、受力传递路径都经过重新规划，既保证了减震过程中的力传导平顺性，也通过多组铰接点位的配合实现了支腿的稳定支撑功能，同时预留了标准化的安装接口，可适配不同的安装基座需求。模型完整还原了所有零件的细节特征，包括销轴的卡簧限位结构、弹簧的节距变化、安装座的固定孔位、支撑臂的加强筋结构，所有配合面都按照实际机械加工的公差要求进行建模，可直接用于后续的结构仿真、3D打印验证或者机加工生产参考。
