红色多关节协作机械臂结构设计

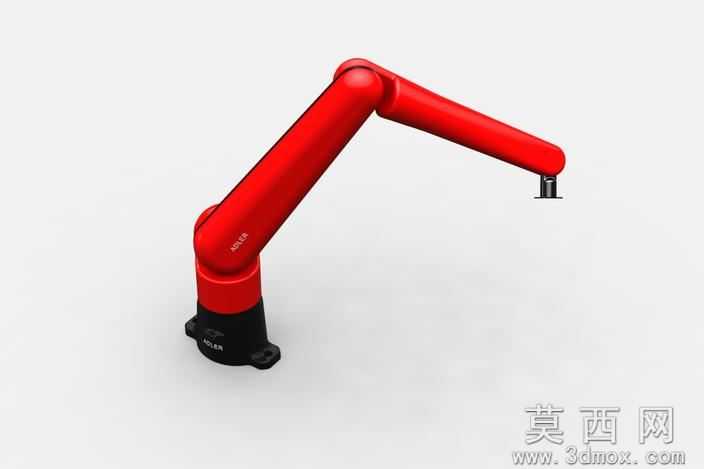

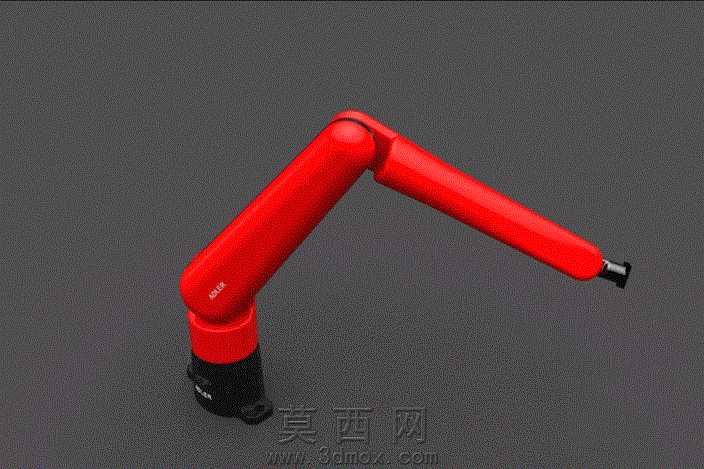

本作品为多关节协作型机械臂的三维建模设计成果，整体采用串联式关节布局，从底部基座到末端执行器共设置两处回转铰接结构，可实现大空间范围内的位姿调整，适配工业场景中物料搬运、工件装配、涂胶点胶等多种作业需求。建模阶段采用参数化设计思路，对各段臂体的长度比例、关节铰接的转动范围、基座的安装定位尺寸都做了精准的参数约束，确保各部件装配无干涉，转动副的活动行程符合实际机械结构的运动逻辑。材质渲染层面，臂身主体采用高饱和度哑光红色工程塑料质感，还原工业协作机器人常用的安全警示配色，表面做了细微的颗粒磨砂处理，避免高反光带来的视觉廉价感；底部基座与关节铰接处采用哑光黑色金属材质，搭配局部的金属高光细节，区分承力结构件与外观覆盖件的材质差异，末端执行器接口处做了黑色硬质合金质感处理，凸显作业端的耐磨属性。结构设计上，底部基座设置了标准化的安装法兰孔位，可直接适配市面常见的工业设备安装台面，两段臂体内部预留了走线空腔，可容纳伺服电机的动力线与编码器信号线，关节处的铰接结构做了圆弧过渡处理，既避免转动过程中夹线，也优化了整体外观的流畅度。建模过程中对所有活动部件做了运动仿真校验，确认臂体在全行程转动范围内无结构干涉，各段臂体的受力截面做了加厚处理，保证结构刚性的同时尽可能控制整体自重，末端的快换接口采用通用标准尺寸，可快速适配夹爪、吸盘、焊枪等不同类型的执行工具，拓展设备的应用场景。渲染阶段采用柔和的影棚布光，在深灰色哑光背景下突出机械臂的轮廓线条与材质质感，各部件的倒角、分模线细节都做了精细化还原，整体模型结构完整，参数可编辑，可直接用于方案演示、结构校核、动画仿真等不同用途。
