XYZ三轴龙门式抓取执行机构设计

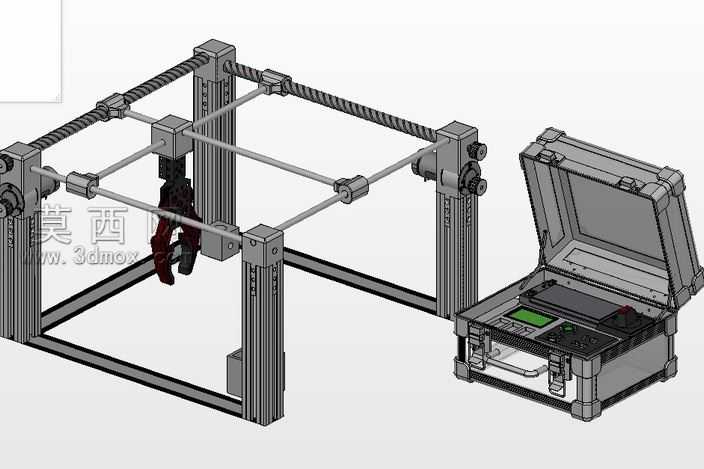

本作品为XYZ三轴龙门式抓取执行机构的三维设计方案，整体采用模块化建模思路完成全参数化搭建，在三维建模过程中对各运动部件的装配关系做了严谨的约束定义，确保X、Y、Z三个轴向的运动副可实现无干涉的线性往复动作。模型主体框架采用铝型材搭建的龙门式结构，三个轴向均配置丝杠传动组件搭配线性导向轴，传动路径顺滑无卡顿，末端搭载夹爪式执行部件，可完成指定范围内的定点取放作业。建模阶段对所有标准件做了简化处理同时保留核心装配特征，丝杠的螺纹特征、导向轴的安装定位面、型材的连接角码结构都做了精准还原，电控箱部分采用翻盖式防护箱体设计，内部预留了控制模块、显示屏、操作按键的安装位，箱体的锁扣、提手、散热槽等细节结构都做了完整建模，兼顾防护性与便携性。材质渲染阶段，框架型材赋予磨砂金属材质，丝杠与导向轴赋予亮面镀铬金属质感，夹爪部分做了深色防滑材质区分，电控箱外壳采用工程塑料哑光材质，箱体内部的电子元件做了分色处理，整体渲染效果层次分明，可清晰区分不同功能部件。设计思路上优先考虑机构的运动稳定性，龙门式的跨距设计可覆盖较大的作业平面，三轴独立驱动的模式可灵活调整运动轨迹，电控箱与执行机构分体式的布局既减少了运动端的负载，也方便后期的线路排布与维护操作，整体结构紧凑，装配逻辑清晰，可作为小型自动化抓取工作站的基础结构参考，也可根据实际作业需求更换末端执行部件拓展使用场景。
