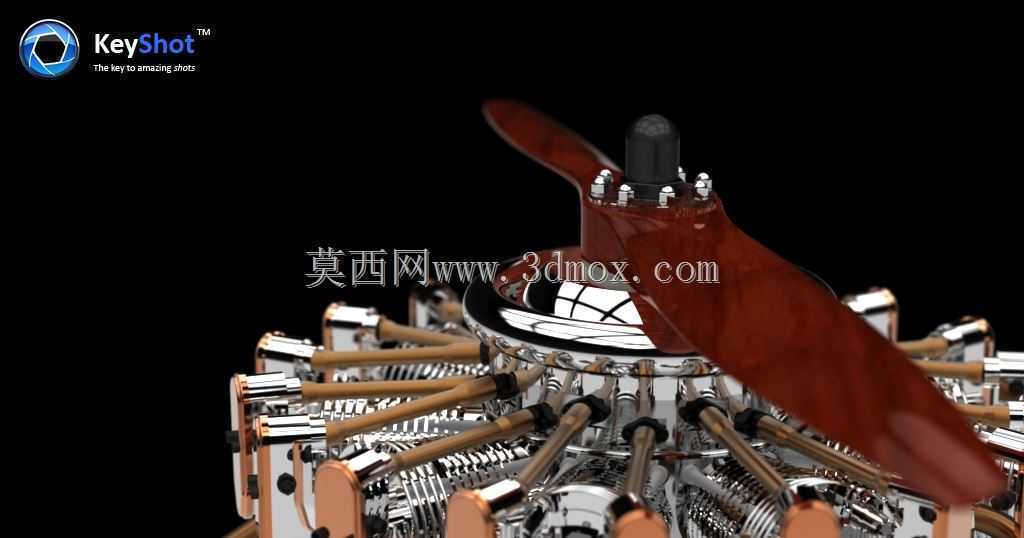

星型航空活塞发动机结构渲染展示

　　这类星型活塞发动机早年广泛应用于轻型通航飞机、初级教练机以及部分农用作业飞行器的动力系统中，相比直列或V型活塞航发，其径向布局的气缸围绕曲轴中心呈圆周均匀排布，在相同排量下可以获得更紧凑的轴向尺寸，同时迎风面的均匀散热结构能在飞行过程中利用迎面气流完成气缸降温，不需要布置复杂的液冷管路与散热组件，大幅降低了动力系统的自重与维护复杂度。从结构设计逻辑来看，径向排布的每一组气缸都通过独立的连杆与中心曲轴的曲柄销连接，多缸交替做功的输出特性让曲轴运转的平顺性远优于同缸数的直列机型，在低转速区间就能输出足够大的扭矩，匹配定距螺旋桨时可以直接带动桨叶完成起飞、巡航阶段的推力输出，不需要额外设计复杂的减速齿轮组。

　　模型还原的结构细节覆盖了从桨毂安装位到气缸散热鳍片、进排气支管、曲轴箱密封面的全部核心特征，桨叶与发动机输出轴的安装法兰预留了标准的螺栓连接位，匹配常见的木质或金属螺旋桨安装孔距，安装边界上发动机整体的径向最大尺寸由最外侧气缸的散热鳍片外沿决定，轴向安装长度从桨毂前端面到曲轴箱后安装端面的距离适配轻型飞机的发动机架安装间距，后端面的安装支脚位置对应通用的航发架固定点位，不需要额外做转接支架就能完成装机适配。

　　实际使用场景中，这类发动机的维护便利性十分突出，每一个气缸都可以独立完成拆解检修，不需要抬下整个动力总成就能完成火花塞更换、活塞环检修、气门间隙调整等日常维护作业，对于作业场地条件有限的农用航空、飞行俱乐部训练场景来说，这类结构的动力装置能大幅降低运维的时间与物料成本。设计层面上，曲轴箱采用分体式密封结构，上下箱体通过螺栓沿曲轴中分面锁紧，内部的润滑油道直接铸在箱体壁内，不需要额外布置外置润滑油管，减少了飞行过程中管路渗漏的风险；每一组气缸的散热鳍片都沿气缸轴向等距排布，鳍片的厚度与间距经过匹配，在飞行时速150-250公里的区间内就能让气缸工作温度维持在合理区间，不会出现局部过热导致的活塞卡滞、气门烧蚀等故障。

　　从安装适配的角度看，发动机的进气总管布置在曲轴箱后侧的中心位置，化油器或燃油喷射装置可以直接安装在总管入口，各个气缸的进气歧管长度一致，能保证每个气缸的进气量均匀，做功一致性更好；排气支管则从每个气缸的外侧引出，向发动机后侧汇总，避免排气气流直接冲刷机身或机翼结构。螺旋桨的桨毂采用锥面配合加锁紧螺母的固定方式，传递扭矩的同时能保证桨叶的同轴度，减少高速旋转时的振动传递，发动机前侧的桨毂罩采用流线型整流结构，能降低迎风阻力，同时引导气流均匀流向各个气缸的散热鳍片，提升散热效率。

　　这类径向发动机的结构特性也决定了它的自重分布十分均匀，围绕曲轴中心的质量对称排布，运转时的转动惯量平衡更好，相比同功率的直列发动机，其曲轴的受力条件更优，主轴承的载荷分布均匀，能获得更长的大修间隔时间。在三维建模的结构还原过程中，需要重点关注每一组连杆与曲柄销的连接配合关系，不同气缸的连杆采用主副连杆结构，避免连杆运动过程中出现干涉，同时气缸中心线与曲轴中心的夹角、活塞行程与气缸内径的比例都要符合实际航发的设计参数，才能保证模型的结构合理性，用于结构教学、装机适配模拟或者动力系统演示时，能准确还原真实设备的装配关系与运行逻辑。
