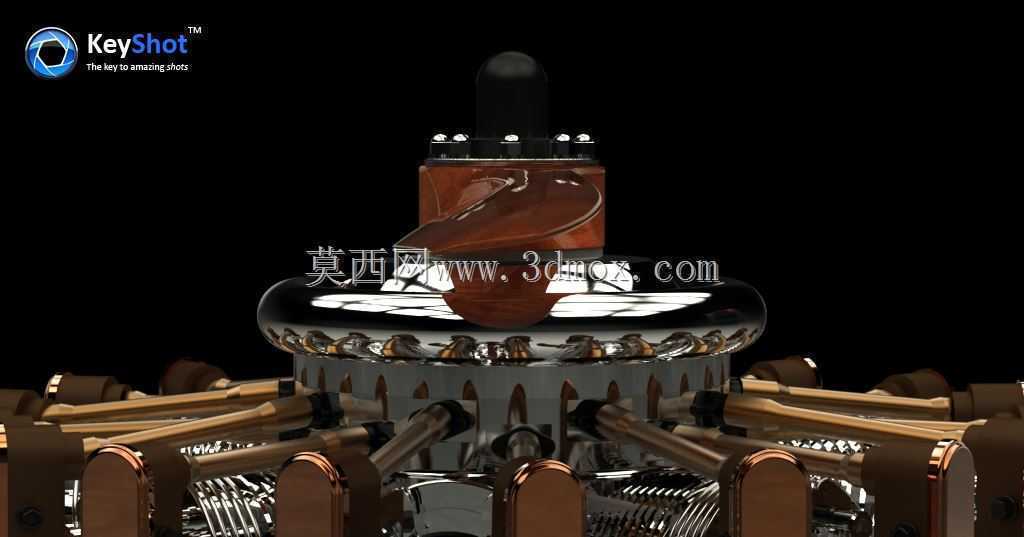

星型径向航空活塞发动机结构展示

　　这款径向排布的活塞动力装置，早年广泛应用于轻型通航飞机、早期螺旋桨战斗机的动力输出端，部分小型农用作业机械、应急移动发电机组也会采用该类结构的动力单元，核心优势是在有限的径向空间内集成多组活塞做功单元，相比同排量直列引擎能大幅缩短轴向安装长度，适配机头空间紧凑的螺旋桨飞行器布局。从结构设计逻辑来看，多组气缸围绕中心曲轴呈圆周均匀放射排布，每一组气缸的活塞连杆都铰接在中心曲轴的曲柄销位置，做功行程中各气缸按固定点火顺序交替推动曲轴旋转，相比直列多缸引擎，曲轴的受力分布更均匀，不需要额外加装平衡轴就能抵消大部分往复惯性力，运转时的整机振动幅度更小。在实际工况适配中，这类径向引擎的气缸直接暴露在外部气流中，

　　飞行器飞行时的迎面气流可以直接带走气缸散热片上的热量，早期型号甚至不需要设计复杂的水冷循环管路，仅靠风冷结构就能满足持续高负荷运转的散热需求，大幅降低了动力系统的结构重量与故障概率，对于需要长时间在高空作业的轻型飞行器来说，更少的管路附件意味着更低的维护难度与更高的飞行可靠性。从安装边界来看，这类引擎的核心尺寸集中在径向圆周范围，轴向长度仅为同排量直列引擎的三分之一左右，安装时可以直接将引擎壳体固定在机头的防火墙上，曲轴前端直接连接螺旋桨桨毂，不需要额外设计过长的传动转接轴，减少了传动环节的功率损耗。设计过程中需要重点考量各气缸的进排气歧管排布，因为圆周方向的气缸间距有限，进气管路需要围绕中心曲轴箱做环形布置，

　　保证每一组气缸的进气阻力一致，避免出现各缸做功不均匀的问题；同时润滑系统的油路设计需要适配径向排布的结构，在引擎不同姿态下都能保证各气缸壁、曲柄连杆机构得到充分润滑，尤其是飞行器做俯冲、侧倾机动时，要避免机油因为惯性作用偏移导致部分运动部件缺油磨损。这类动力装置的输出特性偏向中低转速大扭矩，在螺旋桨对应的工作转速区间就能输出峰值扭矩，不需要搭配复杂的减速机构就能直接驱动螺旋桨，适配螺旋桨的负载特性，在早期航空动力领域占据了很长时间的主流应用地位，即使在现在，很多复古复刻的轻型运动飞机、航空爱好者自制的实验类飞行器，依然会选择这类结构成熟可靠的径向引擎作为动力源。
