杜卡迪900cc风冷L型双缸动力单元结构

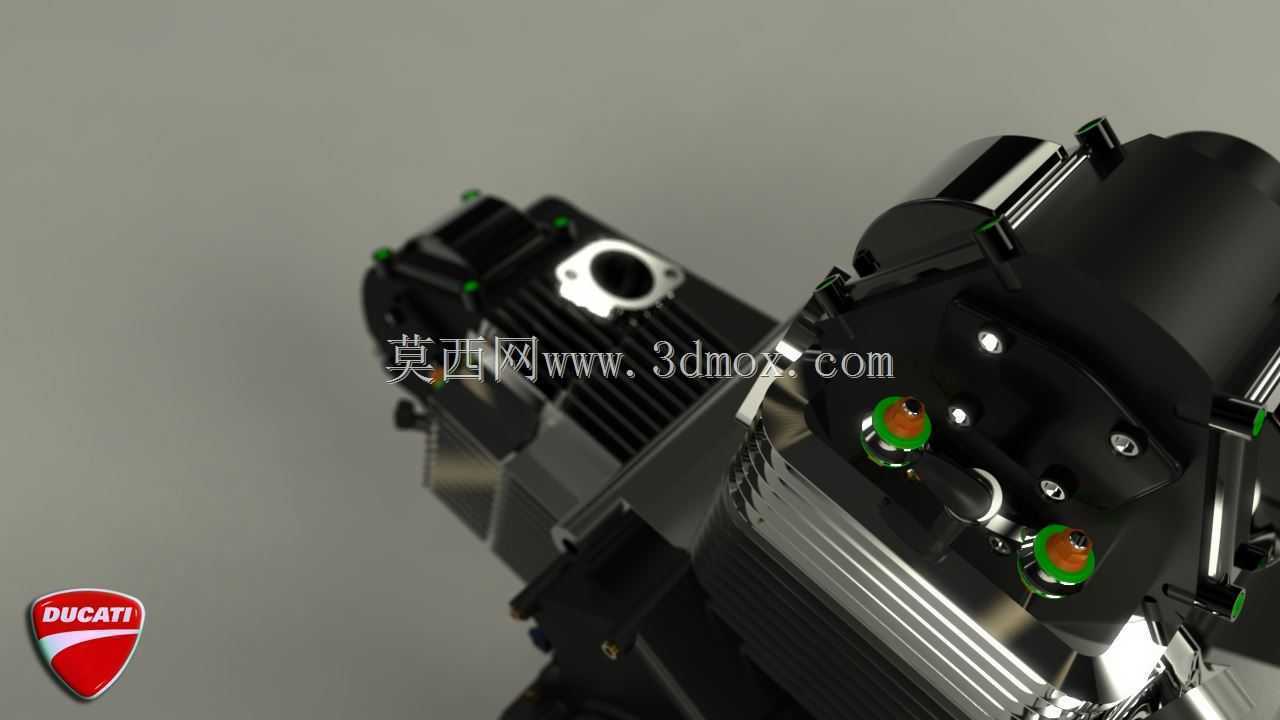

　　这套动力单元的三维结构还原，首先要明确其核心应用场景集中在大排量街车、复古运动摩托的动力匹配领域，作为整车的核心动力输出部件，其结构设计直接决定了整车的动力响应特性、运行平顺性与安装适配边界。从实际用途来看，该900cc风冷L型双缸结构，区别于传统直列双缸、V型双缸的布局，采用90度夹角的L型缸体排布，一方面能够在有限的车架安装空间内，平衡前后缸体的散热迎风面积，适配风冷散热的工况需求，另一方面能够让曲轴的配重平衡更易实现，降低高转速区间的整机振动，提升骑行过程中的动力输出质感。

　　从功能特性层面拆解，该动力单元的缸头部分采用了双火花塞点火结构，对应每个燃烧室的双点火点位，能够在不同转速工况下优化火焰传播路径，提升混合气燃烧效率，降低风冷机型高负荷下的爆震风险；缸体外部的散热鳍片采用不等距排布，靠近排气侧的鳍片密度更高、厚度更薄，能够针对性强化高温区域的散热能力，避免长期高负荷运行下的热衰问题；曲轴箱部分采用分体式压铸结构，左右箱体结合面的密封筋位按照油压分布做了差异化设计，高油压区域的密封筋宽度更大、螺栓排布更密，能够保证润滑系统在高转速下的密封可靠性，避免机油渗漏问题。

　　在设计思路的还原上，首先要考虑L型双缸的安装定位基准：整机与车架连接的三个主安装点分别布置在前缸体下方、后缸体侧方、变速箱尾部，三个点位形成稳定的三角支撑结构，安装面的平面度公差控制在0.05mm以内，能够避免车架受力变形时对曲轴箱产生额外的应力，防止箱体开裂。整机的外部尺寸边界需要适配钢管编织车架的内部空间，缸体顶部与车架横梁的预留间隙不小于15mm，排气侧与车架侧管的预留间隙不小于20mm，既能够避免运行过程中的振动磕碰，也能给散热气流留出足够的流通通道；进气侧的节气门安装位采用标准化的接口尺寸，能够适配不同口径的节气门体改装需求，同时预留了传感器安装孔位，方便后续电喷系统的匹配调试。

　　从结构细节来看，该动力单元的配气机构采用Desmodromic气门控制结构，区别于传统气门弹簧的复位方式，通过凸轮轴直接控制气门的开启与关闭，能够在高转速区间避免气门弹簧共振导致的气门漂浮问题，提升高转速下的配气精度，这也是该类动力单元能够实现高转速动力输出的核心结构特点。在建模还原过程中，需要重点关注配气机构的运动干涉边界：凸轮轴的型线与气门摇臂的运动轨迹需要做动态干涉检查，保证气门最大升程时与活塞顶部的预留间隙不小于1mm，避免活塞上行时碰撞气门导致的结构损坏；润滑系统的油道在箱体内部的走向采用斜向钻孔设计，能够减少油路的转角阻力，保证曲轴、连杆、配气机构等高速运动部件的润滑机油压力稳定，在6000rpm转速下主油道压力能够维持在3-5bar的合理区间。

　　另外，该动力单元的离合机构采用湿式多片结构，安装在曲轴输出端与变速箱输入轴之间，离合大鼓的减震弹簧采用不等刚度设计，能够在起步、急加速时缓冲动力冲击，降低传动系统的冲击载荷，提升传动部件的使用寿命；变速箱的换挡拨叉定位槽做了倒角处理，能够减少换挡过程中的卡滞问题，提升换挡操作的顺畅度。整机的外部附件排布也充分考虑了维护便利性，机油滤芯安装在箱体侧方的易操作位置，不需要拆解其他覆盖件即可完成更换；火花塞的安装位置预留了足够的扳手操作空间，日常维护时不需要拆除油箱等外围部件即可完成火花塞的检查与更换。在散热结构的设计上，除了缸体、缸头的散热鳍片，还在机油回路中设置了机油冷却器的安装接口，能够在持续高负荷运行时通过机油冷却器降低机油温度，保证润滑性能的稳定，避免机油高温变质导致的部件异常磨损。
