星型径向航空活塞发动机结构展示

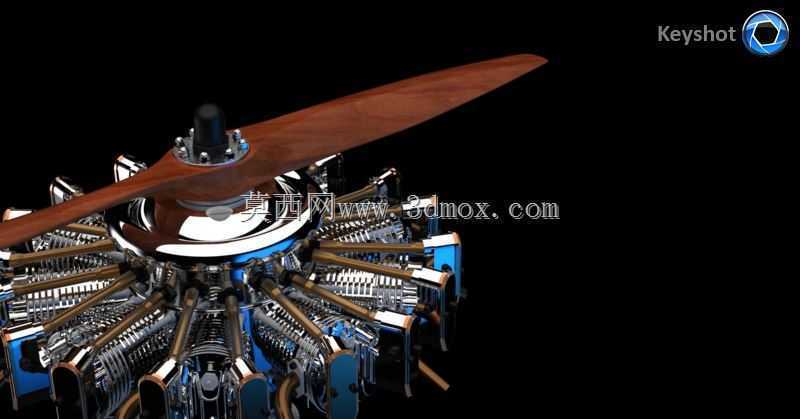

　　这款星型径向活塞发动机，是早期轻型航空器、通航小飞机常用的动力构型，整套模型完整还原了该类动力装置的核心结构与外部布局，前端配套的木质螺旋桨也做了细节还原，能直观看到动力输出端与推进部件的连接逻辑。从实际应用场景来看，这类径向发动机凭借气缸环绕曲轴均匀布置的结构优势，在同等排量下能做到更短的整机轴向长度，风冷散热效率远高于直列、V型构型的活塞发动机，不需要布置复杂的液冷管路与散热系统，在早期航空工业材料可靠性有限的阶段，大幅降低了动力系统的故障概率，也减轻了整机自重，除了轻型固定翼飞机，部分早期旋翼机、小型通航作业飞机也会选用该类动力，甚至在一些复古复刻的轻型运动飞机上，仍能看到这类构型发动机的应用。

　　从结构设计思路来看，模型里的多组气缸围绕中心曲轴呈放射状均匀排布，每一组气缸的活塞都通过连杆与中心曲轴的曲柄销连接，这种布局能让曲轴每旋转一圈，所有气缸按固定点火顺序完成做功冲程，动力输出的平顺性远优于少缸数的直列发动机，不需要额外加装大尺寸的飞轮来平衡转动惯量，进一步压缩了动力单元的轴向安装空间。从安装边界来看，这类发动机的径向尺寸由气缸数量与单缸排量决定，模型呈现的多缸构型，径向安装边界需要覆盖气缸顶端到中心曲轴的最大回转半径，安装支架通常布置在发动机后部的机匣位置，与飞机防火墙的安装孔位匹配时，需要预留出排气管、点火线束、燃油管路的布置空间，避免与机身框架产生干涉。

　　从功能特性来看，该类发动机的风冷散热结构完全依托飞行时的迎面气流，气缸外壁的散热鳍片在模型中也有清晰体现，气流从气缸之间的间隙流过时，能直接带走燃烧室做功产生的热量，不需要布置冷却液泵、散热器、管路等附属部件，维护难度大幅降低，在野外无复杂保障条件的作业场景下，地勤人员只需要检查火花塞间隙、气缸压缩压力、燃油管路密封性就能完成日常维保。模型中还原的机匣部分，集成了曲轴支撑、凸轮轴传动、润滑油道的核心结构，所有气缸的进排气门驱动机构都围绕中心机匣布置，配气机构的传动路径比直列发动机更短，传动损耗更低，也减少了长传动链带来的正时偏差风险。

　　在结构设计的细节处理上，这类径向发动机的连杆采用主副连杆结构，其中一个气缸的连杆为主连杆，直接安装在曲轴的曲柄销上，其余气缸的连杆为副连杆，通过铰接销连接在主连杆的大端凸缘上，这种结构能避免多组连杆在同一曲柄销上堆叠带来的轴向尺寸增加问题，也能保证各气缸的活塞行程一致，压缩比偏差控制在合理范围内，不会出现个别气缸做功效率偏低的问题。螺旋桨的安装法兰位于曲轴前端的输出轴上，法兰上的定位销与螺栓孔能保证螺旋桨的动平衡精度，避免高速旋转时产生振动传递到机身，影响飞行稳定性。从实际选型适配的角度来看，这类径向发动机的自重功率比在早期航空活塞发动机中表现突出，不需要为散热系统预留额外的重量配额，相同输出功率下，整机重量比液冷直列发动机低百分之十五到百分之二十，对于对自重极其敏感的轻型航空器来说，这个优势能直接转化为有效载荷能力或者航程提升。

　　在安装适配的细节上，发动机后部的机匣上预留了燃油泵、磁电机、滑油泵的安装位，这些附件都通过中心的传动齿轮与曲轴连接，不需要额外的驱动电机，进一步简化了附属系统的结构，点火系统采用双磁电机冗余设计，每一组气缸都配有两个火花塞，即使其中一套磁电机出现故障，另一套仍能保证发动机持续运转，避免空中停车的风险，这也是航空动力装置对可靠性要求的典型设计体现。模型中呈现的排气管布局，每一组气缸的排气短管都向发动机外侧延伸，避免排气高温影响相邻气缸的散热，也能将排气气流导向远离机身进气口的位置，防止废气被吸入进气系统导致燃烧效率下降。
