一吨级起重电动葫芦内部结构设计

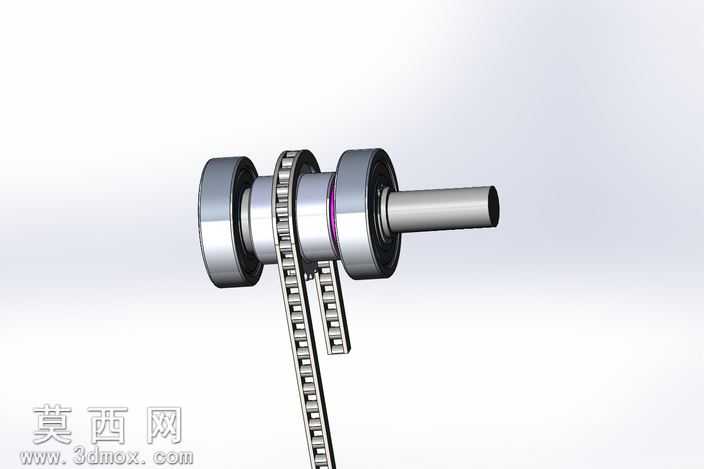

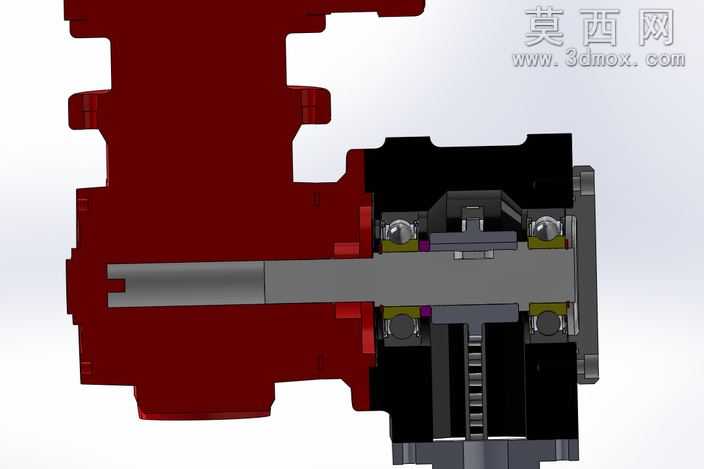

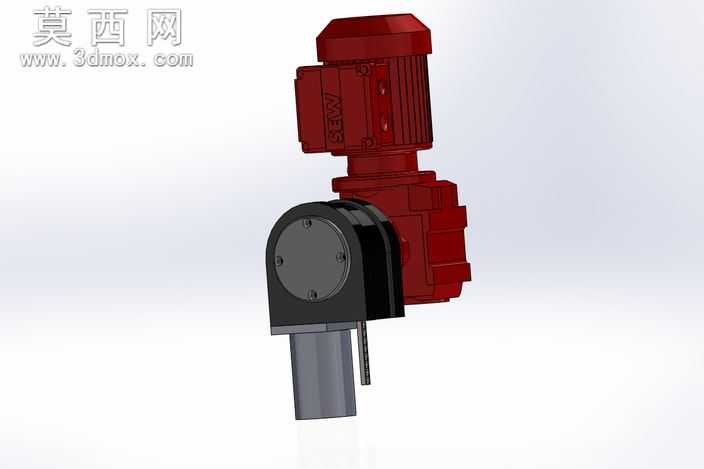

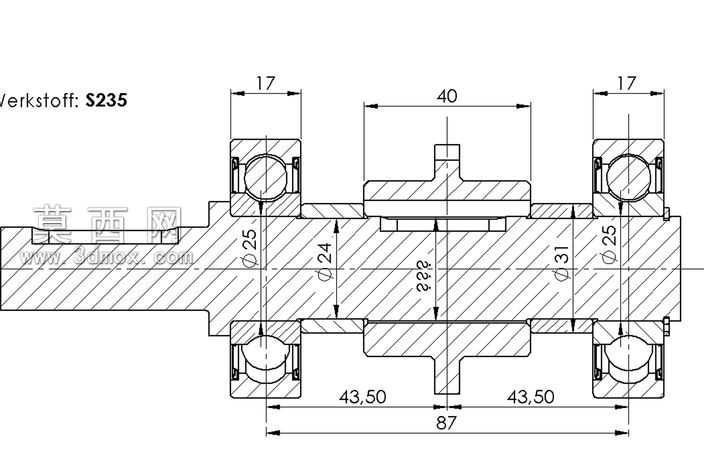

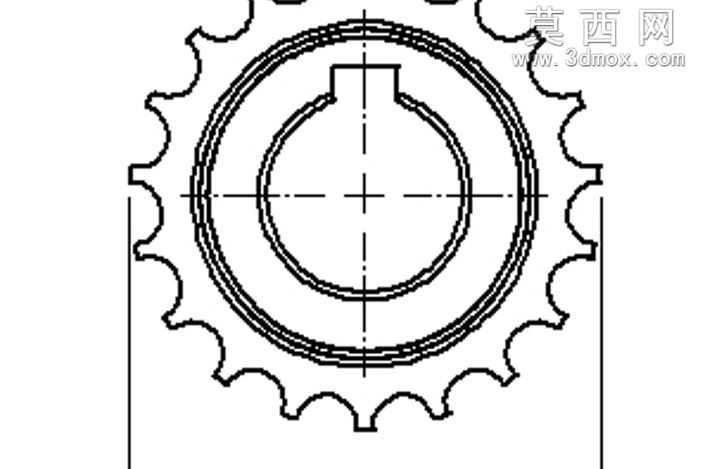

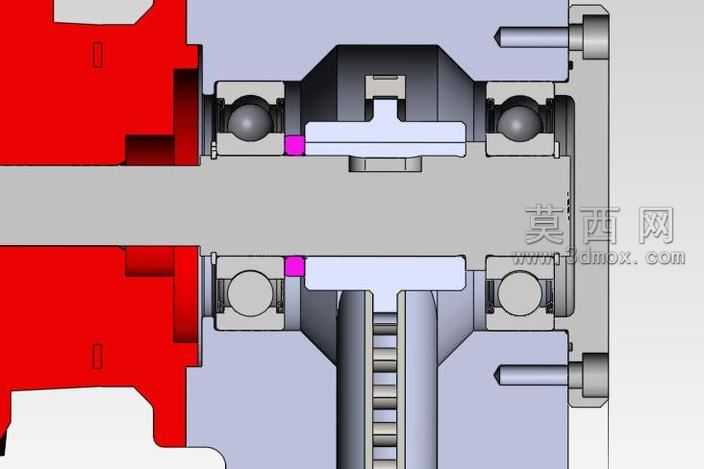

本作品为一吨额定载荷的电动葫芦三维结构设计，采用三维建模软件完成全参数化的零件建模与整机装配，完整还原了电动葫芦核心传动与承载部件的配合关系。建模过程中首先对核心承载部件进行结构拆解，按照实际加工的尺寸公差要求完成各个零件的特征绘制，针对轴承组件、传动啮合部件、卷筒承载结构分别进行独立建模，保证每个零件的几何特征与实际工业产品完全匹配，装配过程中严格按照机械设计的配合要求添加约束，还原了轴承的滚动配合、传动件的啮合间隙、卷筒与支撑结构的同轴度要求，确保整体装配不存在干涉问题。渲染阶段对不同材质的部件进行了区分设置，承载结构件采用高强度合金钢材质表现，赋予金属磨砂的质感与对应的金属色泽，传动部件采用调质钢的材质属性，轴承滚动体设置为高硬度轴承钢的亮面金属质感，密封与缓冲部件采用工程塑料的哑光材质表现，通过不同材质的色彩与质感区分，让内部结构的层级关系一目了然，能够清晰观察到各个部件的装配位置与连接逻辑。设计过程中重点优化了传动路径的布局，将动力输入、减速传动、卷筒承载的结构进行同轴化布置，缩小了整体结构的径向尺寸，同时对轴承的支撑位置进行了受力校核，保证两个支撑轴承能够均匀承受卷筒起吊时的径向载荷，避免单侧受力过大导致的部件磨损。整体结构设计紧凑，在满足一吨额定起重量的承载要求前提下，尽可能压缩了整机的体积与重量，各个部件的连接方式均符合起重机械的安全设计规范，既可以作为起重设备设计的参考方案，也能够用于机械结构教学中的装配演示，直观展示电动葫芦内部的动力传递与承载逻辑。
