带行星齿轮机构的车辆再生制动装置

　　这套再生制动装置的核心设计逻辑，是在常规车辆制动的动能耗散路径之外，额外搭建一套可双向传递动力的行星齿轮耦合通路，让原本会通过摩擦片转化为热能浪费掉的车轮转动动能，能够顺着传动链路反向驱动电机转子，完成动能到电能的转换后回充至车载储能单元，最终实现制动能量的回收再利用。

　　从实际装车适配的场景来看，这套结构优先面向低速短途电动代步车辆、小型场地作业电动车辆开发，这类车辆普遍存在频繁启停的行驶特征，常规摩擦制动的能量损耗占比能达到整车能耗的三成以上，搭载这套耦合式再生制动结构后，能在不改变原有制动踏板操作逻辑的前提下，自动完成制动能量的回收，不需要驾驶员额外操作适配，不会改变日常驾驶的操作习惯。

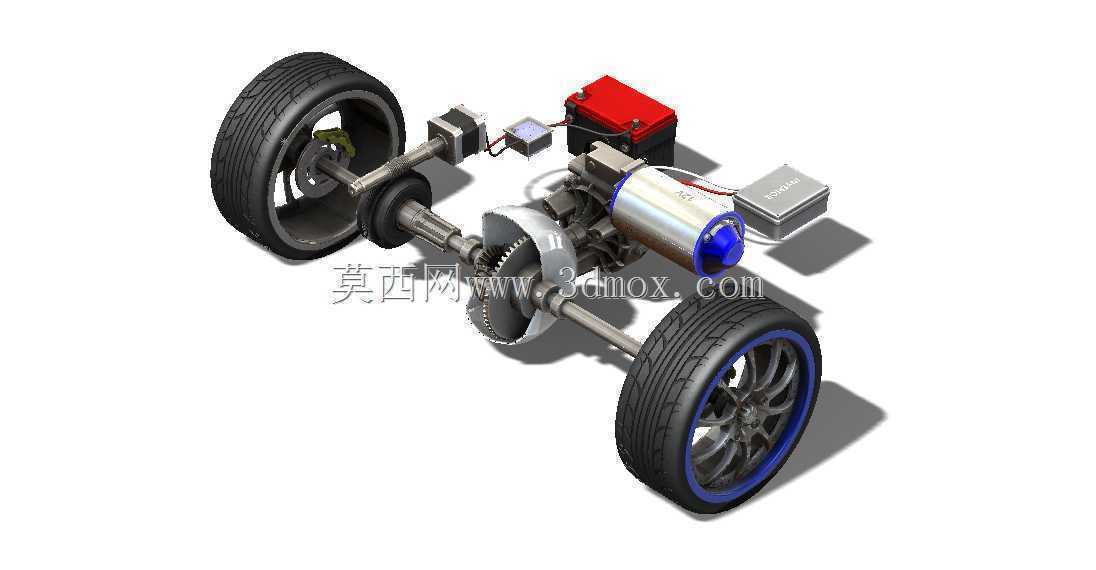

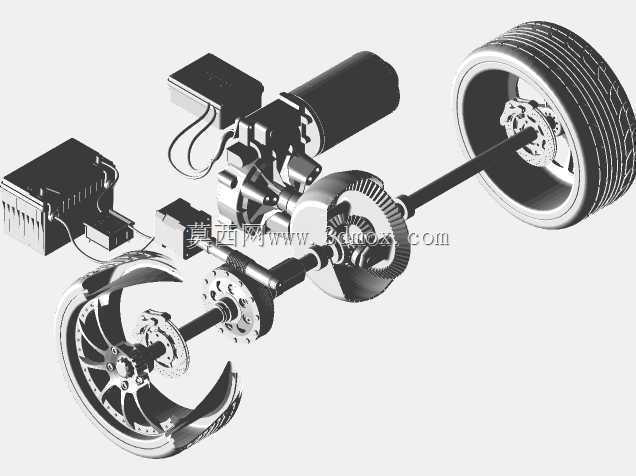

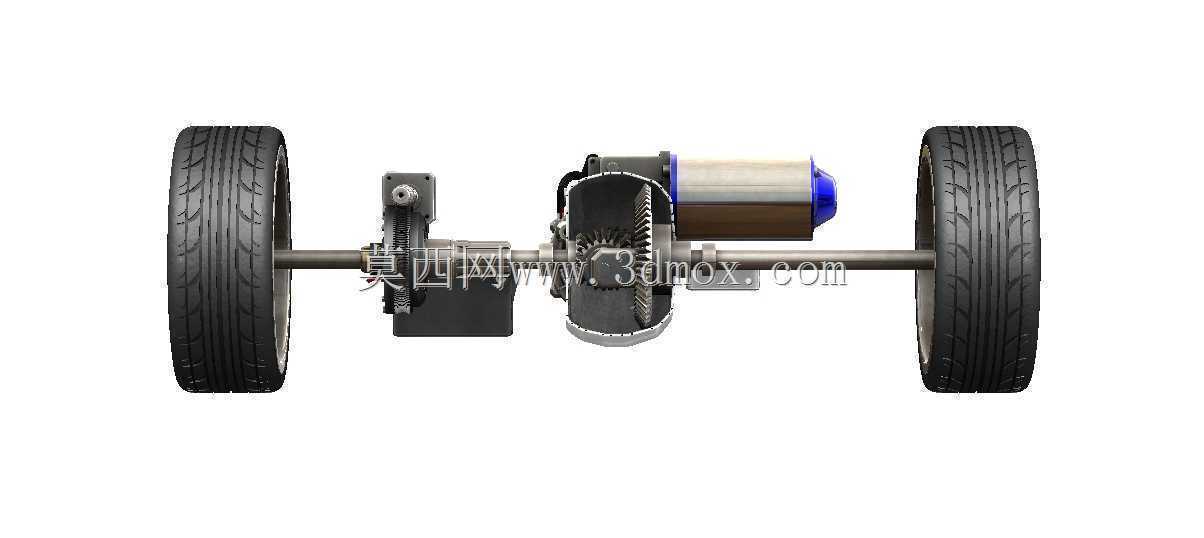

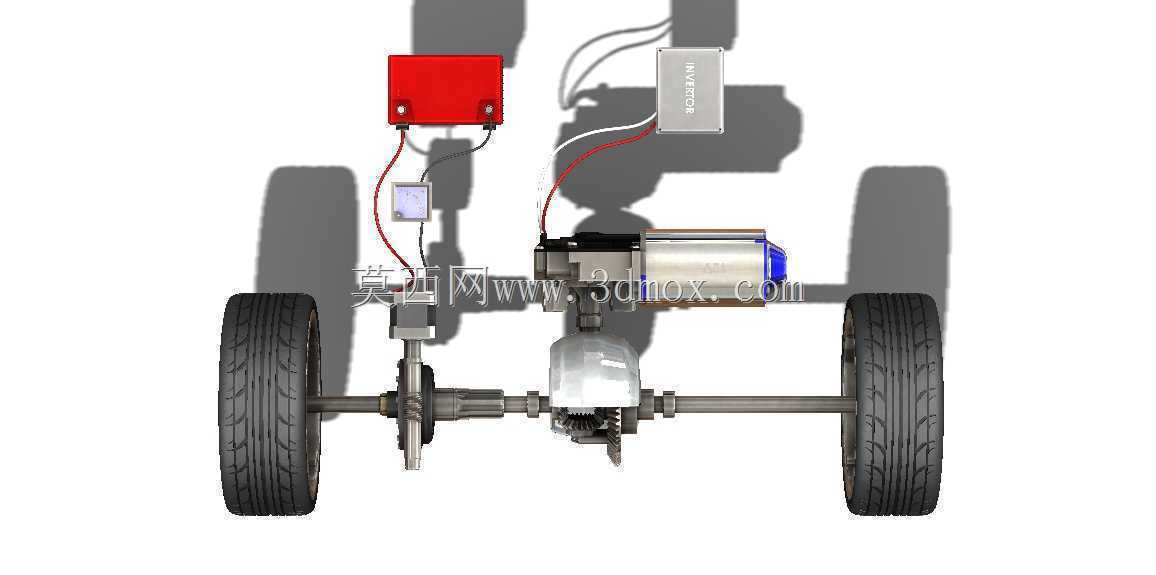

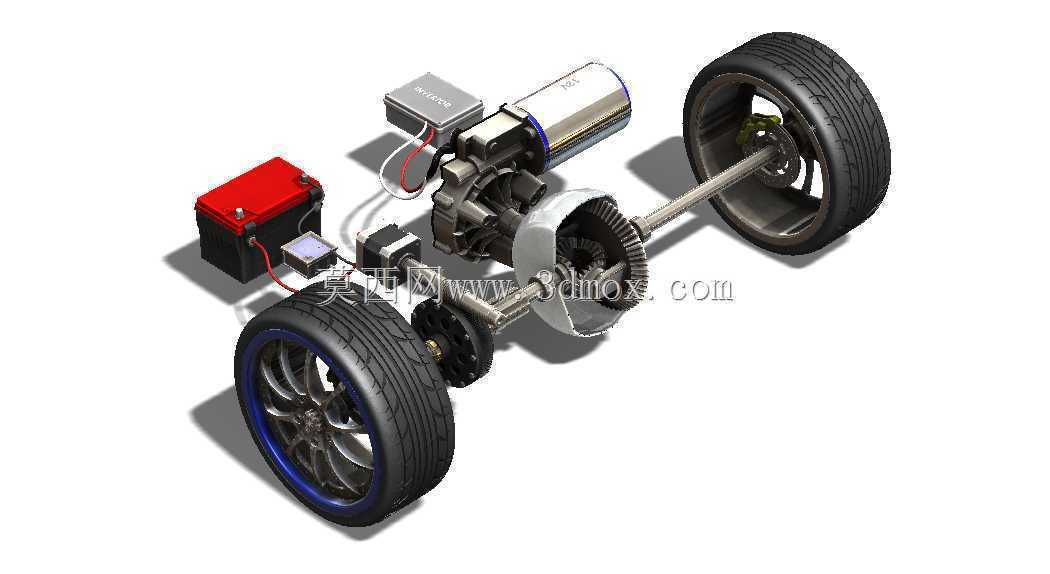

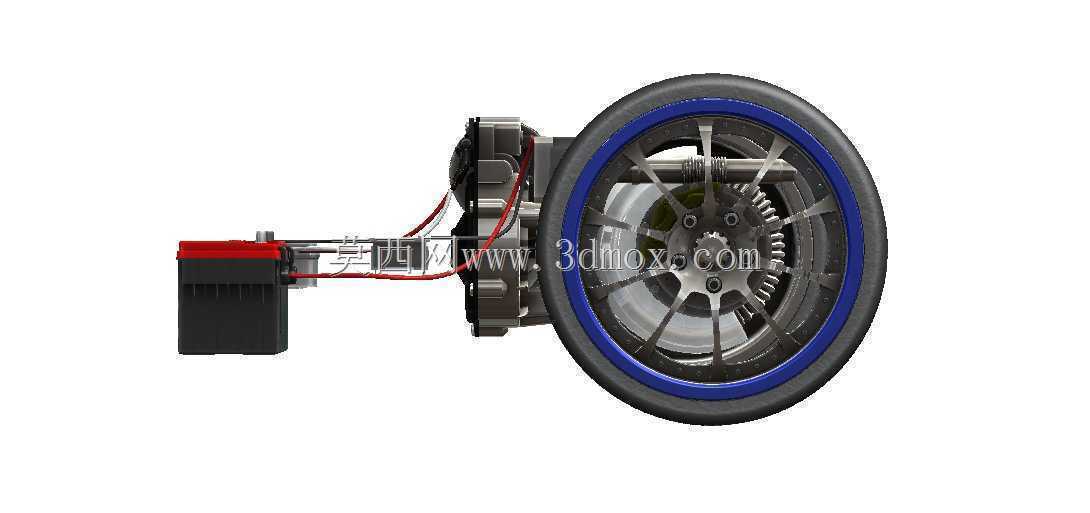

　　整套装置的结构布局围绕车辆后桥的安装空间展开，行星齿轮机构直接集成在主减速壳体内部，和常规开放式差速器的安装边界保持一致，不需要对后桥的桥壳结构做大规模改动，太阳轮直接连接驱动电机的输出轴，行星架通过花键和车轮半轴刚性连接，齿圈则通过可控的锁止机构和壳体实现接合与分离，这种布局能最大程度压缩轴向安装尺寸，适配多数小型电动车辆的后桥预留空间，不会和悬架摆臂、制动卡钳等周边部件产生运动干涉。

　　功能实现层面，这套结构能根据制动踏板的行程深度自动切换工作模式：当驾驶员轻踩制动踏板时，齿圈锁止机构保持释放状态，车轮的转动通过半轴带动行星架转动，此时行星齿轮组反向驱动太阳轮带动电机转子转动，电机切换为发电工况，产生的制动力矩通过齿轮组传递到车轮实现减速，同时发出的电能经过整流稳压后回充到电池组；当制动踏板行程超过设定阈值，也就是需要更大制动力的时候，齿圈锁止机构逐步接合，限制齿圈的转动自由度，此时行星齿轮组的传动比发生变化，电机的发电制动力矩被放大，同时常规的液压制动回路开始介入，摩擦片贴合制动盘提供额外制动力，保证制动效能满足安全要求；当车辆处于正常驱动行驶状态时，齿圈保持锁止，电机输出的扭矩通过太阳轮、行星架传递到半轴，和常规固定速比的电驱动桥传动效率基本持平，不会额外增加正常行驶的动力损耗。

　　设计过程中重点考虑了不同工况下的力矩分配逻辑，行星齿轮的模数选择经过多轮台架验证，既保证反向传动时的动能传递效率，又能承受紧急制动时的冲击载荷，齿轮齿面做了渗碳淬火处理，能承受频繁正反转带来的接触疲劳磨损。电机的选型匹配了行星齿轮组的速比范围，保证在车辆常用的10-30km/h制动速度区间内，电机转子能处于发电效率最高的转速区间，最大化能量回收的效率。电池组的布置采用了和动力回路就近的原则，高压连接线束的长度控制在最短范围，减少大电流传输过程中的线损，同时线束的走向避开了运动部件的摆动范围，固定点采用减震橡胶衬套，避免车辆行驶过程中的振动导致线束磨损松脱。

　　安装边界上，整套装置的核心传动单元的径向尺寸和常规鼓式制动器的安装尺寸兼容，轮毂的连接法兰孔位和多数小型电动车辆的轮毂参数匹配，不需要额外定制转接法兰，制动管路的接口采用通用的标准规格，能直接对接原车的制动总泵输出管路，降低改装和量产装配的适配难度。布线层面，低压信号线路和高压动力线路分开走线，间隔距离满足车用电气安全规范，避免高压信号对制动踏板位置传感器的信号产生干扰，保证制动力矩分配的控制精度。

　　实际使用过程中，这套结构还能在长下坡路段提供持续的缓速制动力，避免长时间踩摩擦制动导致制动片过热衰减，提升行驶安全性，同时持续回收的下坡动能还能进一步补充电池电量，提升车辆的续航表现。和常规的轮毂电机直驱式再生制动结构相比，这套行星齿轮耦合的方案不需要在每个车轮上单独布置发电电机，只需要在主减速位置集成一套耦合机构，整体成本更低，维护保养的点位更少，同时制动力的分配更容易通过中央控制器实现左右轮的制动力平衡，避免制动跑偏的风险。
