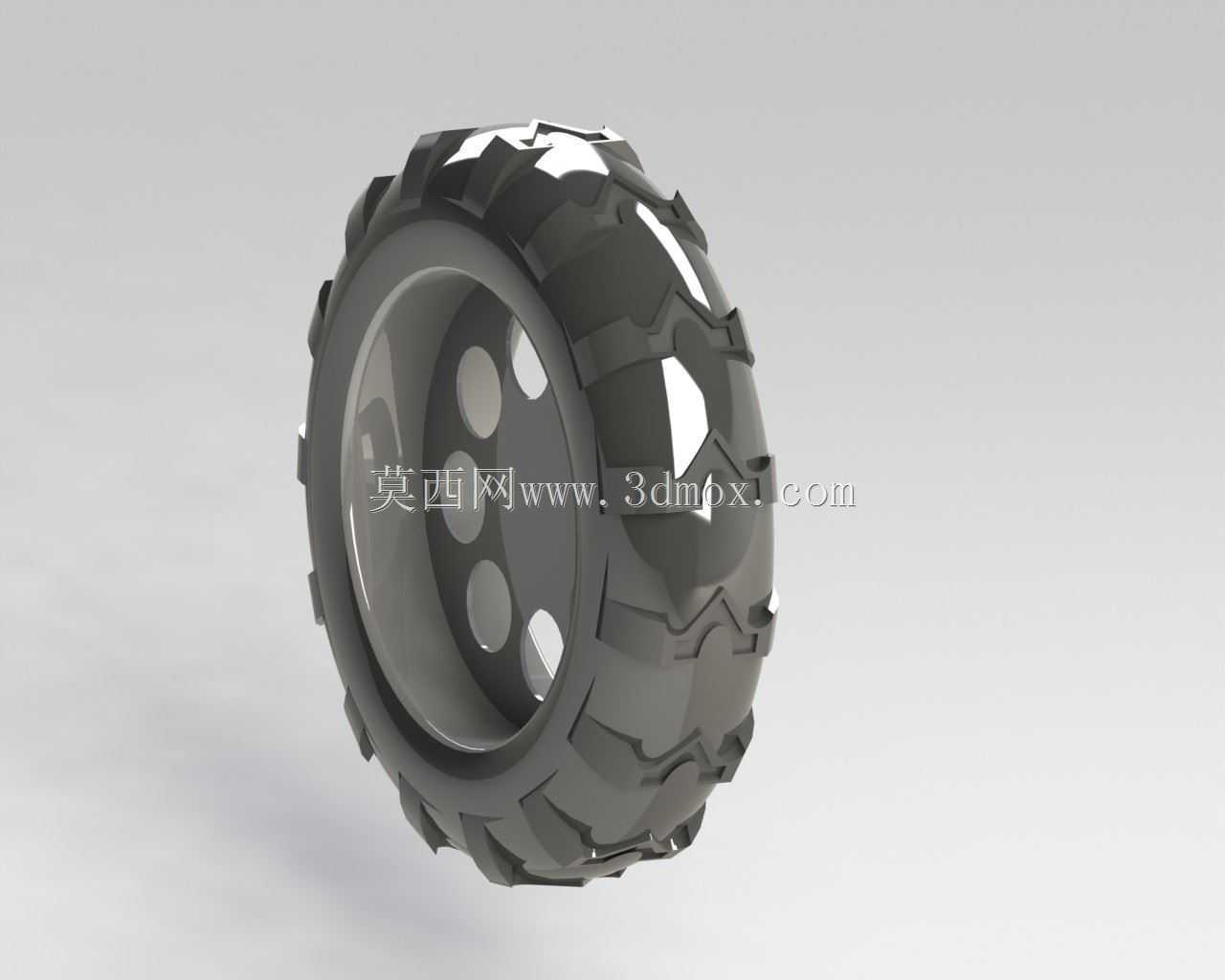

BAJA越野赛事专用越野车轮结构设计

　　这款车轮是面向BAJA SAE大学生越野赛事开发的行走系统核心部件，适配全地形非铺装路面的竞赛使用场景，在赛事中需要承载整车加车手的全部重量，同时应对砂石、泥泞、陡坡、坑洼等复杂越野路况的冲击与磨损。从结构设计来看，轮胎部分采用大颗粒块状越野胎纹，胎块边缘做了阶梯式切削过渡，相邻胎块之间预留了足够宽的排泥排石沟槽，在泥泞路面行驶时可以快速甩出嵌入胎纹的泥土，避免胎面被泥层包裹丧失抓地力；胎侧做了加厚的橡胶层设计，能够抵御赛道旁尖锐石块、树枝的穿刺剐蹭，降低赛事中爆胎的概率。轮辋部分采用多圆孔轻量化结构，在保证轮辋整体抗扭、抗弯强度的前提下，通过均匀分布的圆形镂空去除多余材料，有效降低簧下质量，提升整车悬挂系统的响应速度，

　　轮辋与轮胎的配合边缘做了加厚的止口结构，保证低压越野工况下轮胎不会从轮辋上脱开，适配越野场景下常用的低胎压设定来增大接地面积。设计过程中首先考虑的是安装边界的适配性，轮辋中心的安装孔位、螺栓分布圆尺寸完全匹配BAJA赛车常用的轮毂轴承座与转向节接口，不需要额外做转接法兰即可直接装配，轮辋的偏距设定经过反复校核，保证前轮转向时不会与下摆臂、转向拉杆发生运动干涉，后轮安装后轮距符合赛事规则的尺寸要求，不会超出整车宽度限制。轮胎的外径尺寸结合整车传动系统的减速比做了匹配，保证发动机输出的扭矩经过减速后能够在轮端提供足够的牵引力，满足陡坡攀爬、泥泞脱困的动力需求，同时轮胎的断面宽度经过优化，在松软沙土地面可以获得足够大的接地面积，

　　降低接地比压，避免车轮陷沙。从实际使用场景出发，这款车轮在设计时还考虑了赛事中的快速更换需求，轮辋的螺栓孔做了导向倒角设计，维修换胎时可以快速对准螺栓，缩短赛事中的维修停站时间；胎面的橡胶配方偏向耐磨抗撕裂取向，能够承受整场赛事数百公里的越野行驶磨损，不需要中途更换轮胎。轮辋的材质选用常用的高强度铝合金，在保证强度的同时控制重量，结构上通过辐条的弧度设计分散路面传来的冲击载荷，避免应力集中导致的轮辋开裂，在跳跃落地的冲击工况下，轮辋与轮胎的配合结构能够缓冲部分冲击，减少传递到悬挂和车架的载荷。针对越野场景下常见的侧滑工况，胎肩位置的胎块做了加大处理，车辆侧倾过弯时胎肩胎块可以提前接触地面，提供额外的侧向抓地力，避免侧滑失控；

　　胎纹的排布采用变节距设计，在硬质铺装路面行驶时可以降低共振噪音，不过对于越野赛事来说这个设计更多是为了避免胎块周期性受力导致的不均匀磨损。整个车轮的装配公差控制在合理范围内，轮胎与轮辋的配合过盈量经过计算，既保证充气后的密封性能，又不会因为过盈量过大导致装胎困难，在赛事维修区使用普通的手动胎工具即可完成轮胎拆装，不需要专用大型设备。
