农用研磨螺母挖掘作业设备结构设计

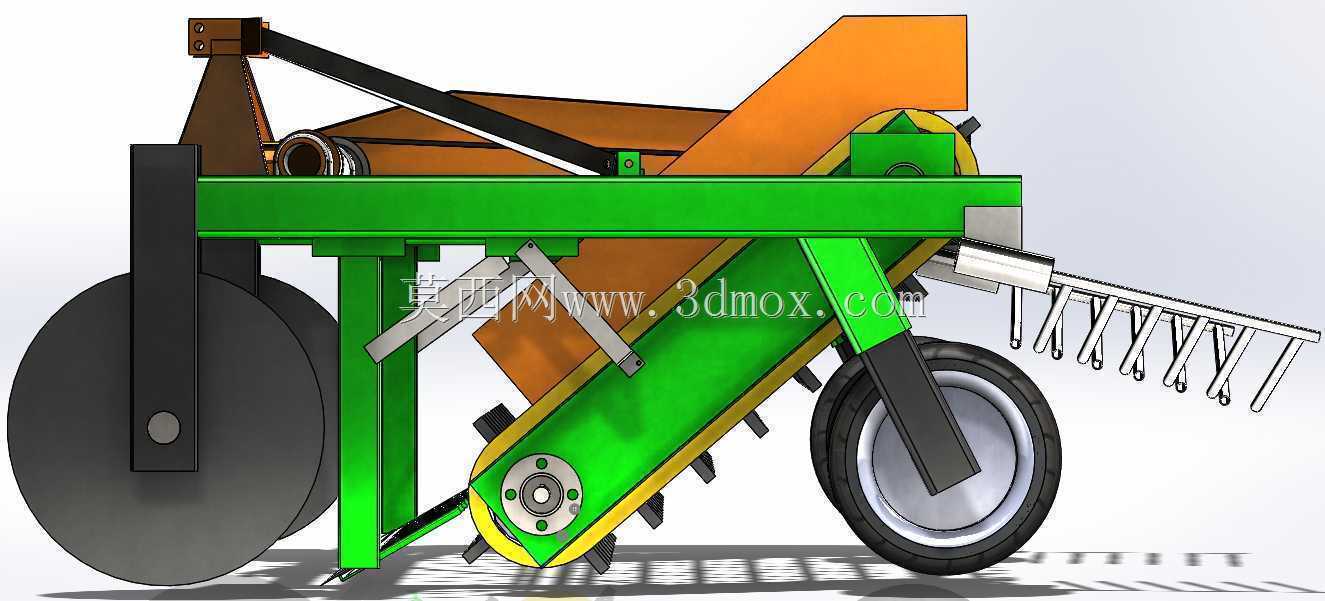

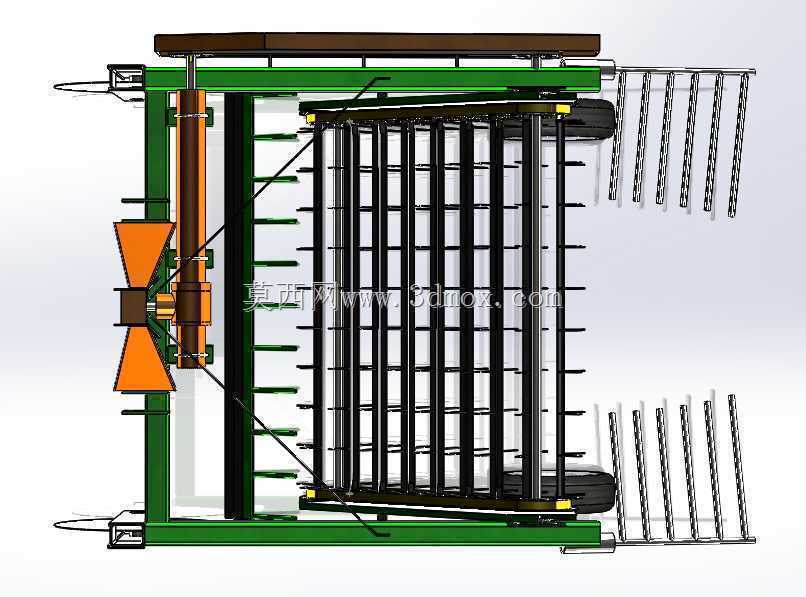

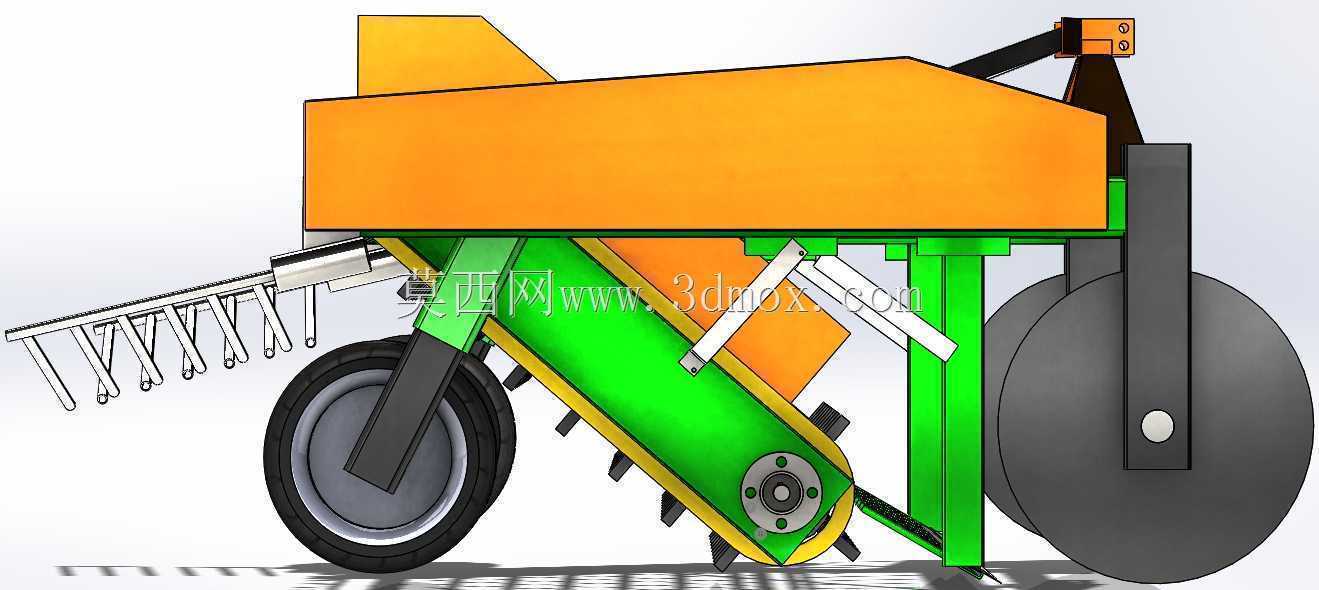

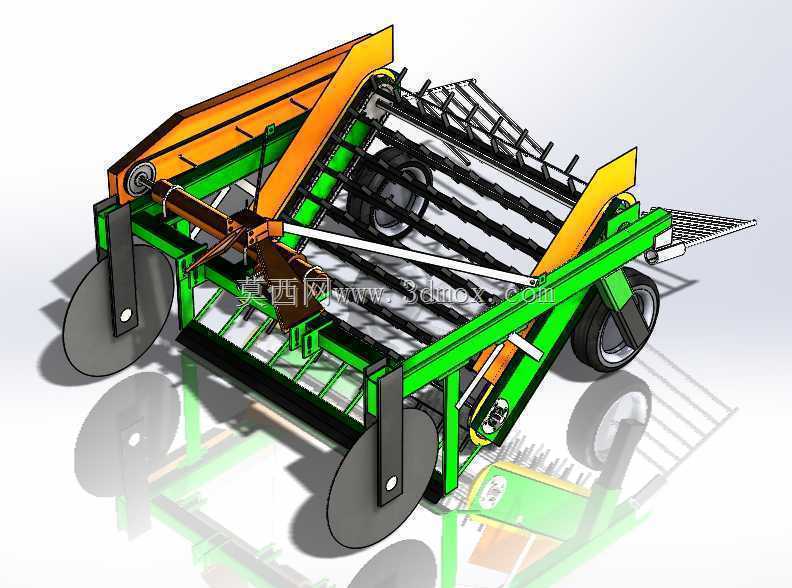

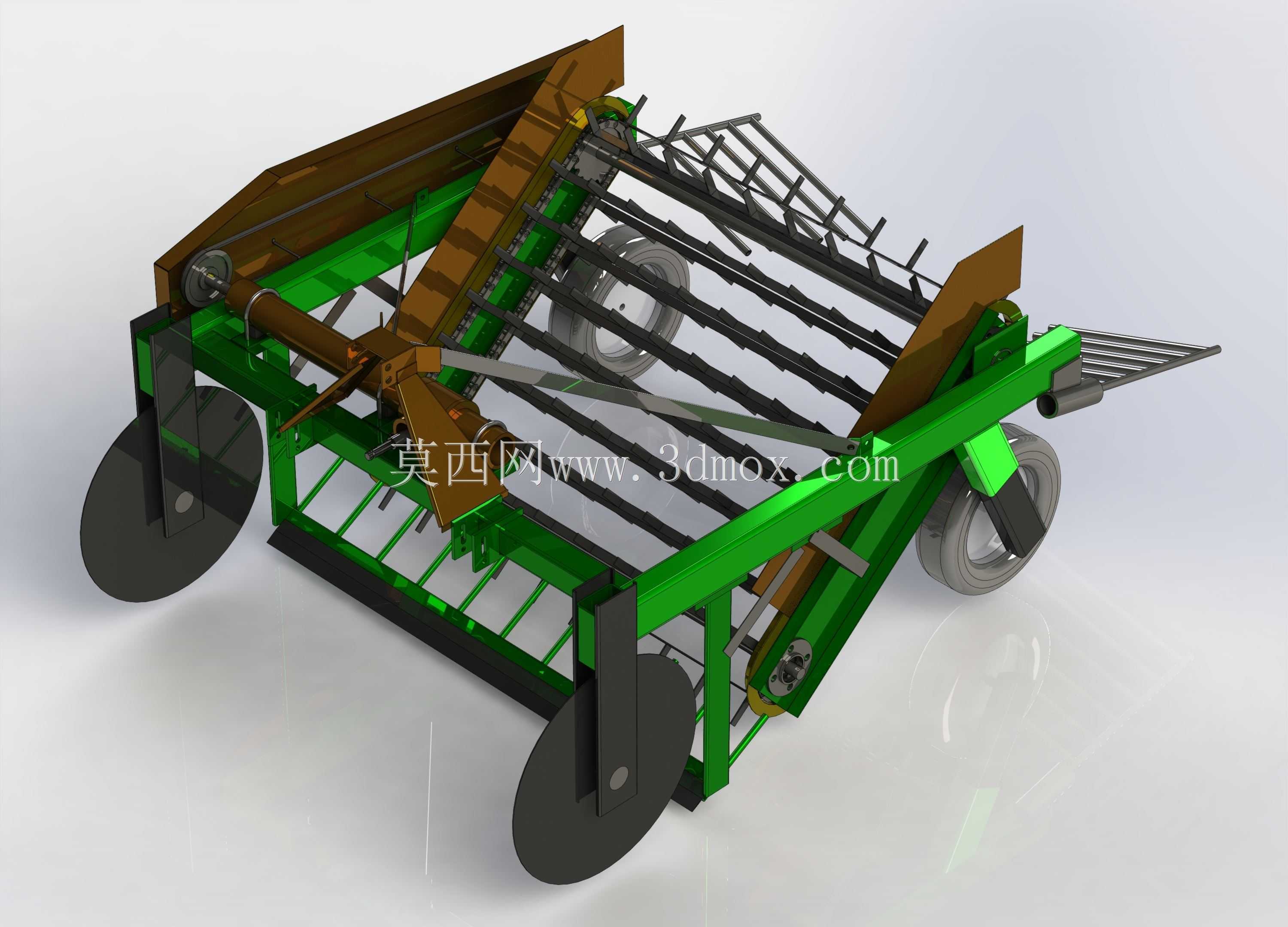

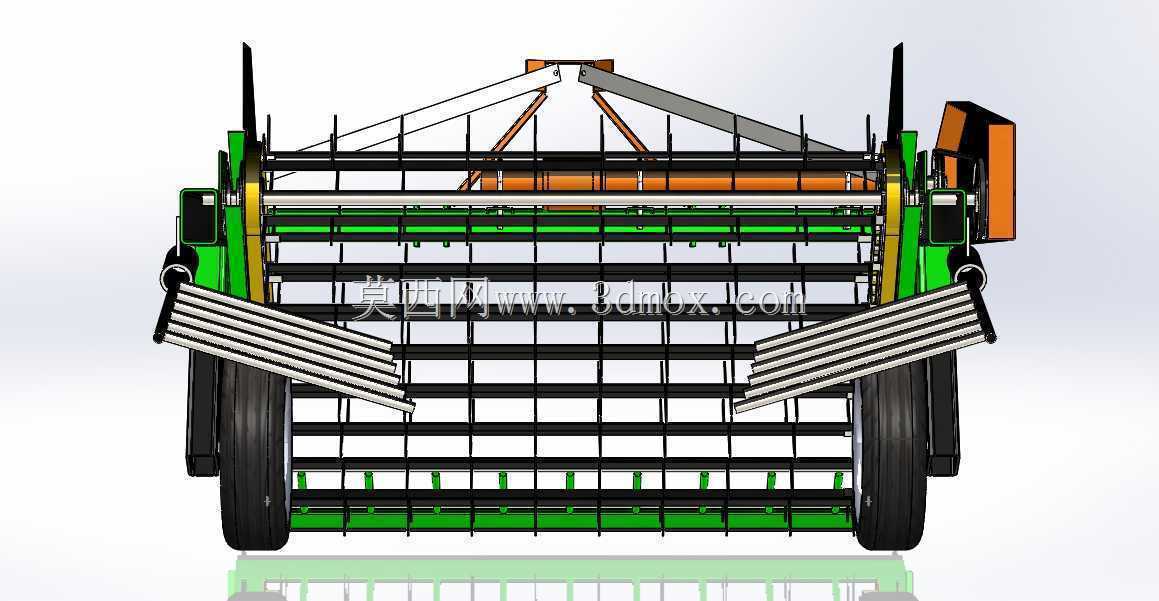

　　这款设备主要面向丘陵、平原地带的小块农田作业场景，适配根茎类作物采收后的土壤整理、田间残留紧固件捡拾以及表层土壤浅挖整理作业，区别于大型工程挖掘设备的大挖深、大负载设计，它的作业深度控制在表层15厘米范围内，不会破坏农田犁底层结构，适配小马力农用牵引设备挂接，转弯半径小，适合碎片化农田的灵活转场作业。从结构设计逻辑来看，整机采用框架式焊接机架作为承载主体，主承重梁选用矩形型钢焊接成型，兼顾结构刚性与整机重量控制，避免过重导致的土壤压实现象。前端设置的可调深度限位轮，通过螺栓副与机架连接，可根据作业需求调整轮组高度，精准控制挖掘铲的入土深度，作业过程中不会因地形起伏出现挖深过深或漏挖问题。中部的栅条式输送筛架是核心作业部件，

　　栅条间隙经过针对性设计，既可以让挖掘铲带起的土壤从间隙漏回田间，又能将尺寸大于间隙的残留螺母、石块、作物残根等杂物沿栅条向后输送至集料区域，栅条采用耐磨型钢制作，边缘做了圆角钝化处理，不会在作业过程中勾挂作物秸秆造成堵塞。设备的动力传递采用侧边链传动结构，传动部件外侧设置全封闭防护罩，避免田间作业时泥土、秸秆卷入传动机构造成卡滞，传动比匹配农用牵引设备的动力输出转速，保证筛架的振动频率处于合理区间，既能够让土壤充分筛分，又不会因振动过大导致设备紧固件松脱。两侧的行走轮采用窄幅橡胶轮设计，轮面宽度控制在10厘米以内，作业时不会过度碾压田垄，轮组轴承选用密封型防尘轴承，适应田间多尘、潮湿的作业环境，减少日常维护频次。从安装边界来看，

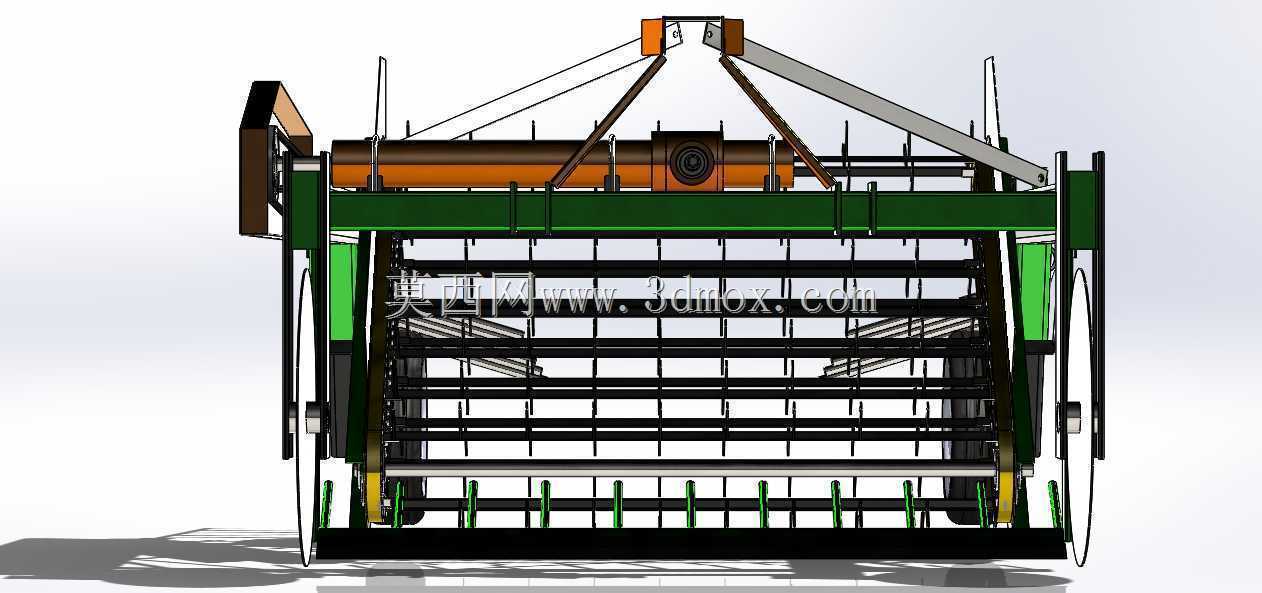

　　整机挂接接口采用标准农用三点式挂接尺寸，上挂接点与下挂接点的间距、挂接销孔直径均符合通用农用牵引设备的挂接规范，不需要对牵引设备做额外改装即可完成挂接，整机横向宽度控制在1.2米，适配多数乡村田间道路的通行宽度，转场运输时不需要额外拆卸部件即可通过普通农用车装载。设备的挖掘铲采用分段式螺栓固定结构，铲刃部分经过淬火处理提升耐磨性能，当铲刃出现磨损后，可单独拆卸更换铲刃段，不需要整体更换挖掘铲，降低后期使用成本。机架后部设置的可调式导流板，可根据作业需求调整导流角度，控制筛分后杂物的抛落距离，避免杂物重新落回已作业区域。在结构细节处理上，所有外露的螺栓端部均加装了防松螺母与防护帽，避免田间作业时杂草缠绕螺栓，同时防止螺栓松动脱落；

　　机架的焊接位置均做了焊后打磨处理，去除焊接飞溅与焊渣，避免应力集中导致的机架开裂问题；整机的重心经过反复调校，挂接后牵引设备的前后轴荷分配处于合理范围，不会出现翘头或转向沉重的问题。实际作业过程中，设备沿田垄匀速行进时，前端挖掘铲以稳定深度切入表层土壤，将带杂物的土层铲起后送至中部栅条筛架，筛架在传动机构带动下做规律性往复振动，细碎土壤在振动作用下从栅条间隙回落至田间，而残留的研磨螺母、金属残件、石块等杂物则沿倾斜的栅条面向上输送，最终落入后部的集料筐内，完成表层土壤的杂物清理与浅松作业。相较于人工捡拾田间金属残留，这款设备的作业效率可提升20倍以上，同时能够避免人工捡拾时出现的遗漏问题，减少后续农机作业时金属残件对农机具的损伤，也能避免作物根系与金属残件接触造成的损伤。设备的日常维护点均设置在易操作位置，链条张紧机构、轴承注油点都不需要拆解防护罩即可完成操作，适合基层农户的日常使用与维护，不需要专业的维修技能即可完成常规保养。
