小型履带式土方作业挖掘设备结构设计

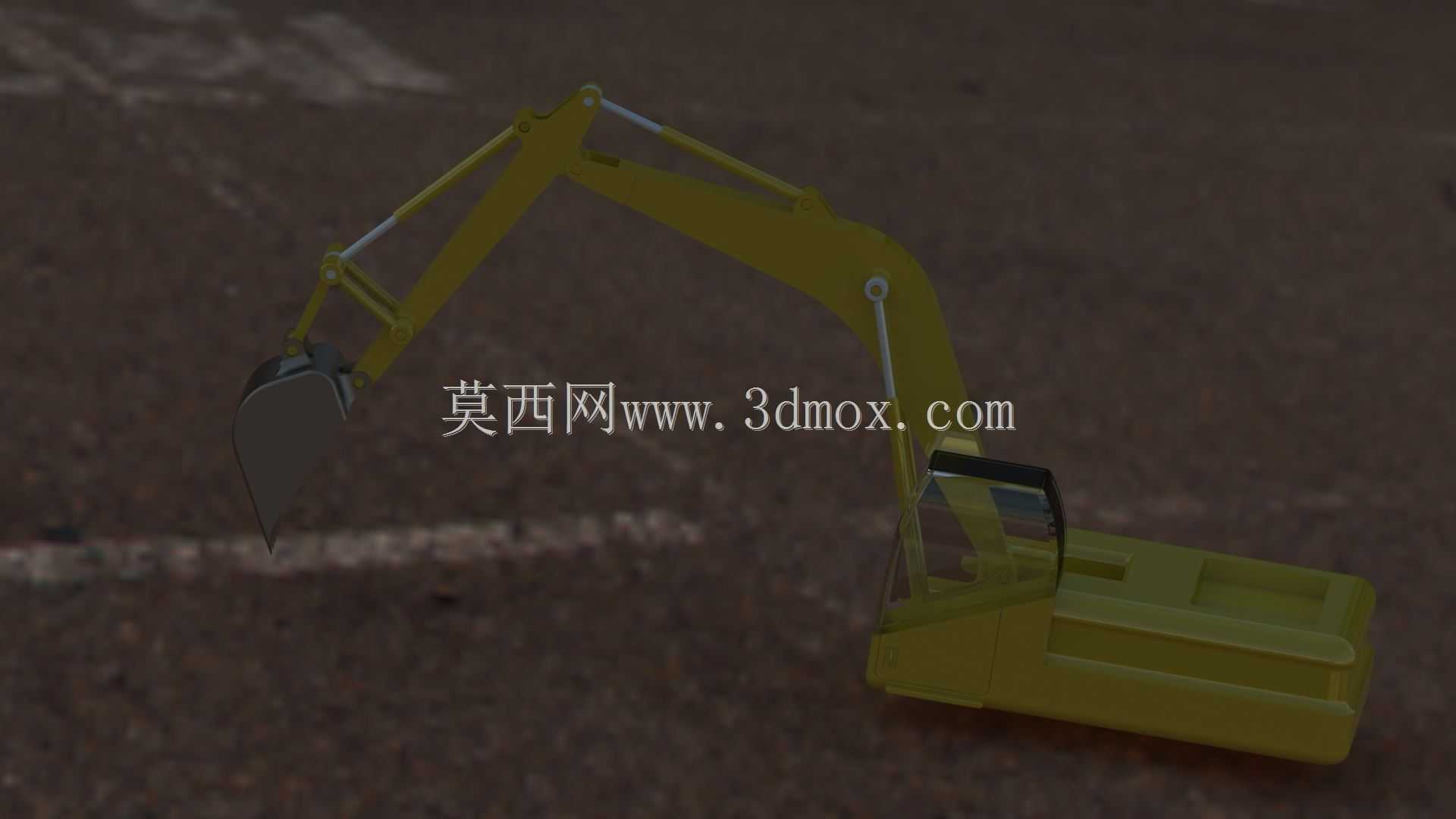

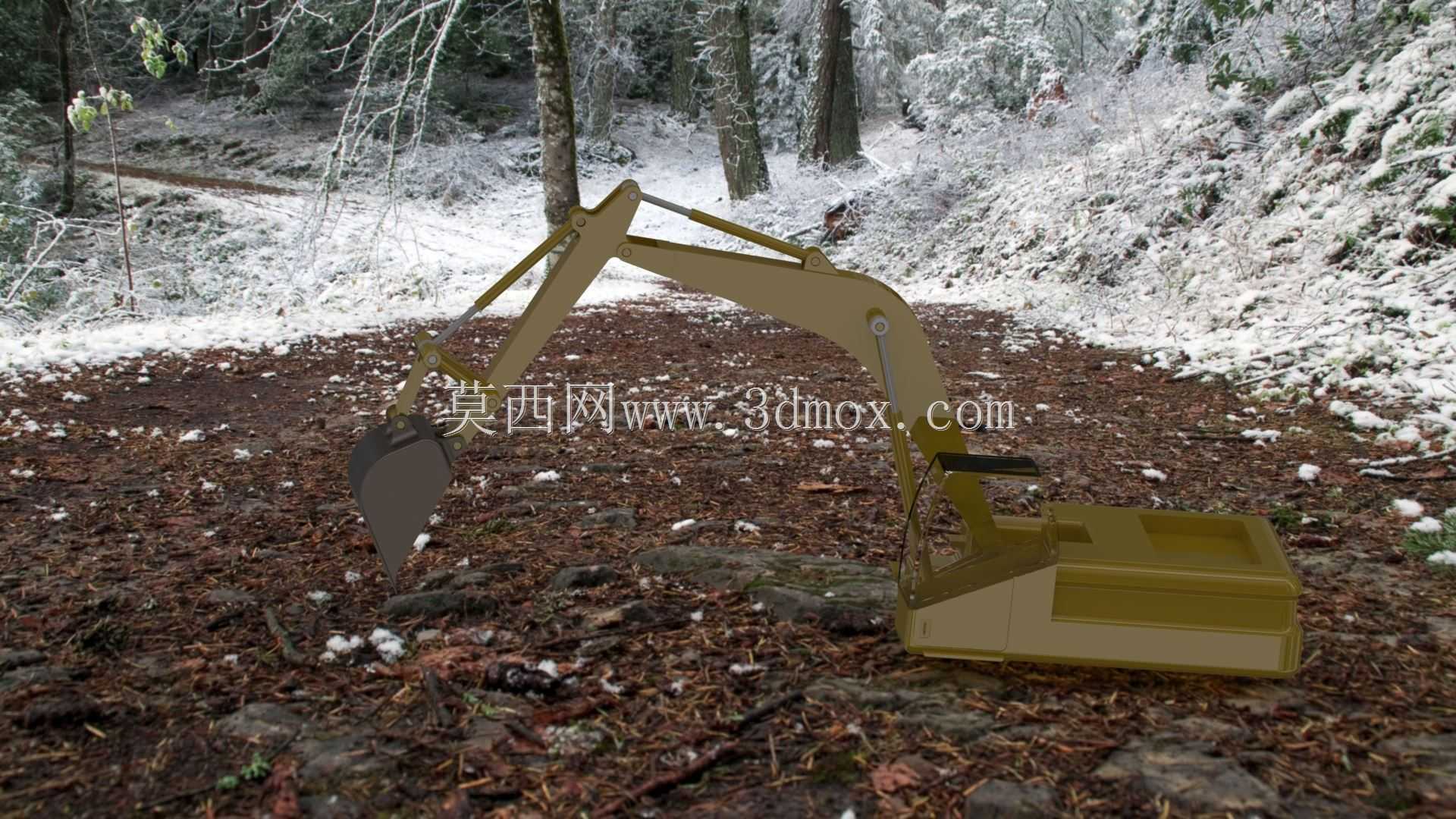

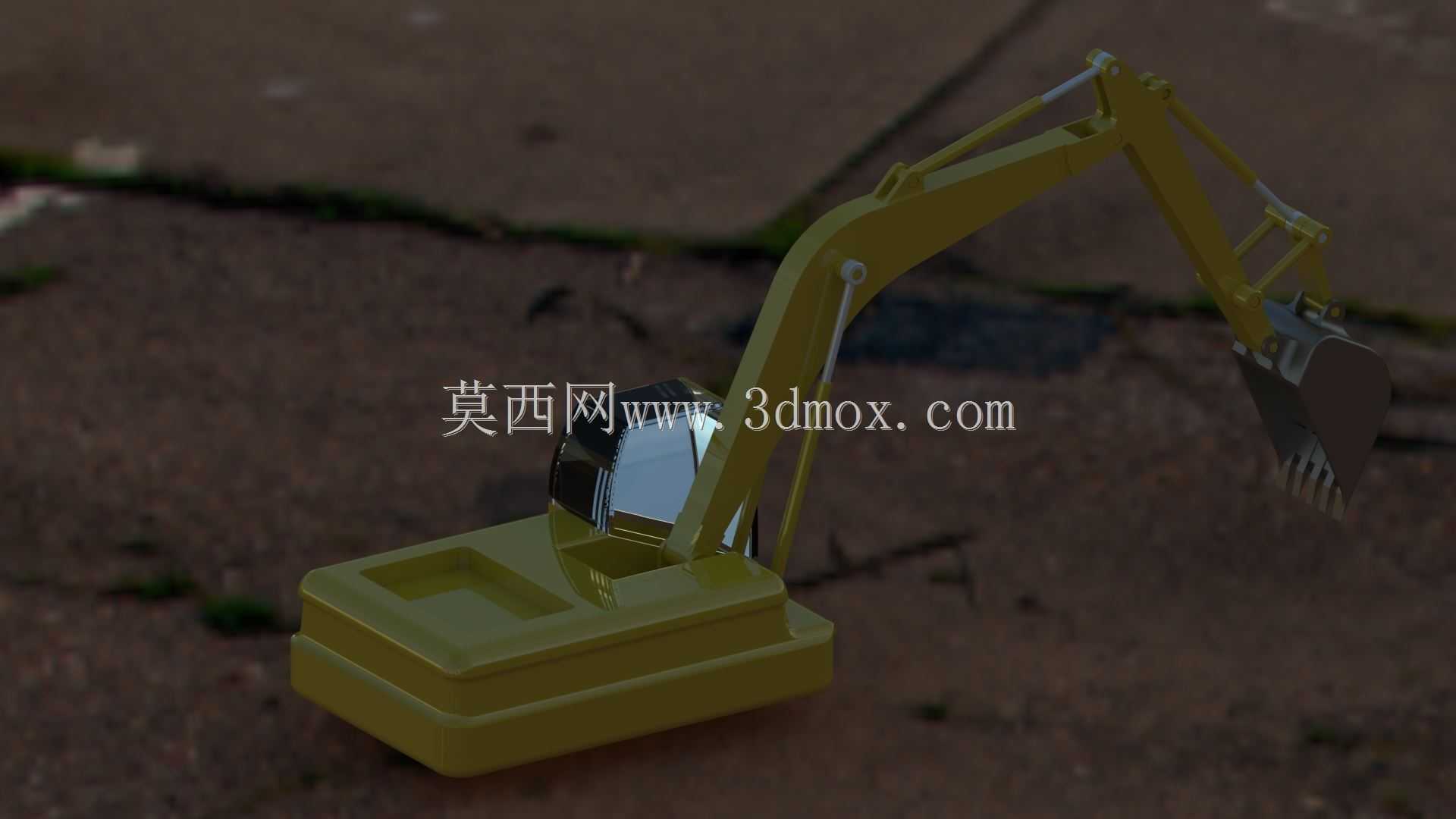

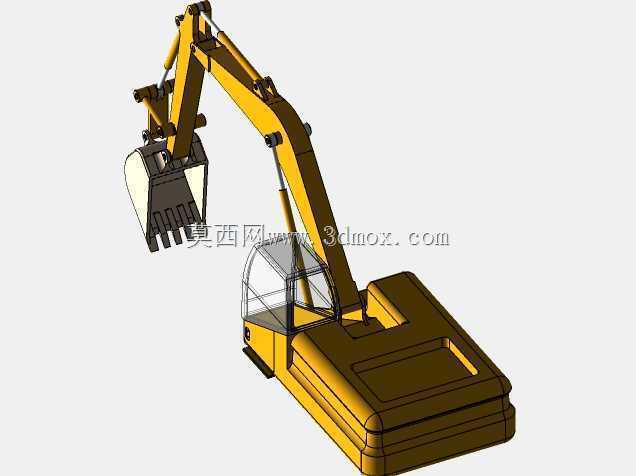

　　本次呈现的挖掘设备三维结构，针对狭窄场地土方作业场景做了适配优化，区别于大型矿用挖掘设备的大吨位设计，该结构更偏向市政管网抢修、农林山地开垦、小型基建场地整理这类作业半径受限、转场频次高的工况。从作业功能逻辑来看，设备核心作业单元为铰接式动臂、斗杆与铲斗组成的工作装置，动臂根部铰接于上部回转平台前端，通过两组对称布置的液压油缸实现举升与下落动作，斗杆铰接于动臂前端，依靠斗杆油缸控制收放角度，铲斗则通过摇杆连杆机构与斗杆油缸联动，完成挖掘、提升、卸料的完整作业循环，整套连杆机构的铰点位置经过反复校核，确保在最大挖掘深度位置时，铲斗切削角始终保持在合理区间，避免出现挖掘阻力陡增、斗齿受力过载的问题。

　　行走部分采用履带式底盘结构，履带板宽度针对松软泥泞、林地腐殖土这类低承载力地面做了加宽处理，接地比压控制在较低区间，避免作业时出现沉陷风险，底盘两侧的行走马达采用对称布置，通过液压油路控制实现前进、后退、原地转向动作，转向时单侧履带锁止、另一侧履带驱动，可在极小的场地范围内完成整机转向，适配山地、狭窄巷道这类无法大半径转弯的作业场景。上部回转平台与底盘之间通过回转支承连接，回转支承采用内齿式结构，由回转马达驱动减速齿轮带动整个上部平台360度回转，作业时无需频繁移动整机位置，仅通过回转动作即可覆盖机身周边的作业范围，大幅减少无效行走带来的能耗与场地碾压。

　　从设计思路层面，该结构优先考虑了作业灵活性与维护便捷性的平衡，所有液压管路的布置均沿动臂、斗杆的内侧走线，通过管夹固定在结构件内壁，避免作业过程中碎石、树枝磕碰造成管路破损，同时预留了足够的管路弯曲余量，防止动臂举升、下落过程中管路出现硬弯折导致的油路堵塞。上部平台的动力舱采用紧凑化布局，将液压油箱、燃油箱、控制阀组集中布置在平台后侧，既可以作为整机的配重块平衡前端工作装置的作业重量，减少额外配重的结构重量，也方便日常检修时集中排查油路、电路故障，无需在机身多个位置拆装检修盖板。

　　关于外形尺寸与安装边界，该设备的整机运输长度控制在小型货运车辆的货箱尺寸范围内，转场时无需拆解工作装置即可直接装车，整机宽度满足乡村狭窄道路、市政人行道的通行要求，不会对通行区域的路面、周边设施造成剐蹭。作业状态下的最大挖掘半径覆盖机身前方6米范围，最大卸料高度满足普通农用运输车、小型渣土车的货箱高度要求，无需额外抬高接料设备即可完成卸料作业。底盘的最小离地间隙预留了足够的通过空间，在场地有凸起石块、残留树根的情况下可顺利通过，不会出现底盘托底卡滞的问题。铲斗的斗容设计匹配小型作业场景的土方量需求，单次挖掘装载量适配人工配合清场、小规模土方转运的作业节奏，避免大斗容带来的整机过载、作业精度不足的问题。

　　整套结构的铰接点均采用销轴加衬套的连接方式，衬套选用耐磨铜基材质，日常作业时可通过预留的注油孔定期加注润滑脂，减少铰接位置的磨损量，延长结构件的使用寿命。动臂、斗杆的主体结构采用箱型焊接结构，板材厚度经过受力仿真校核，在满足挖掘作业抗弯、抗扭强度要求的前提下，尽可能减少冗余板材的使用，控制整机自重，降低行走与回转过程中的能耗。操作区域的布置符合常规工程设备的操作逻辑，操纵杆的位置、行程均按照人机工程学参数设置，操作人员可快速上手完成各类作业动作，无需长时间适应操作逻辑。
