小型手动生态砖液压成型设备结构

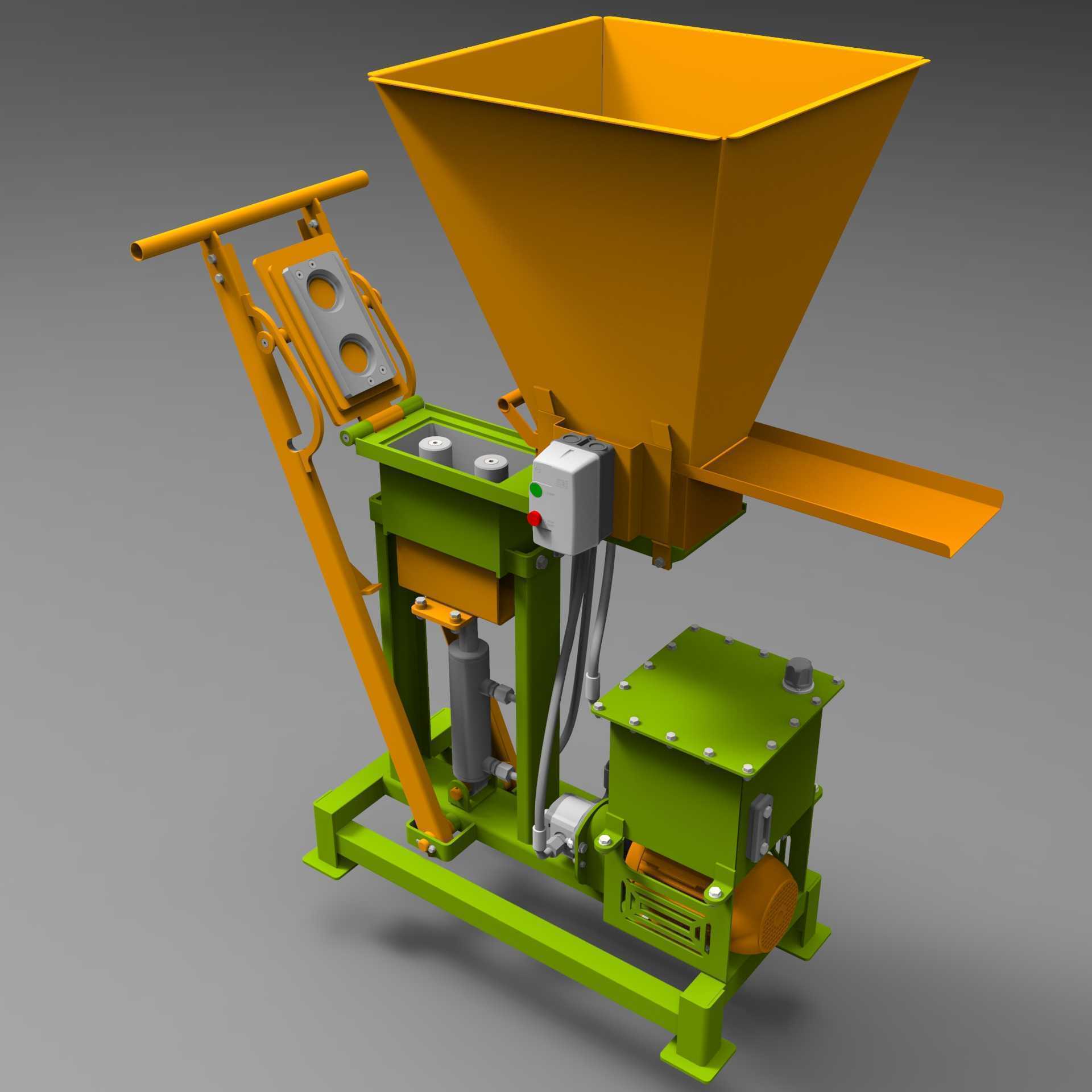

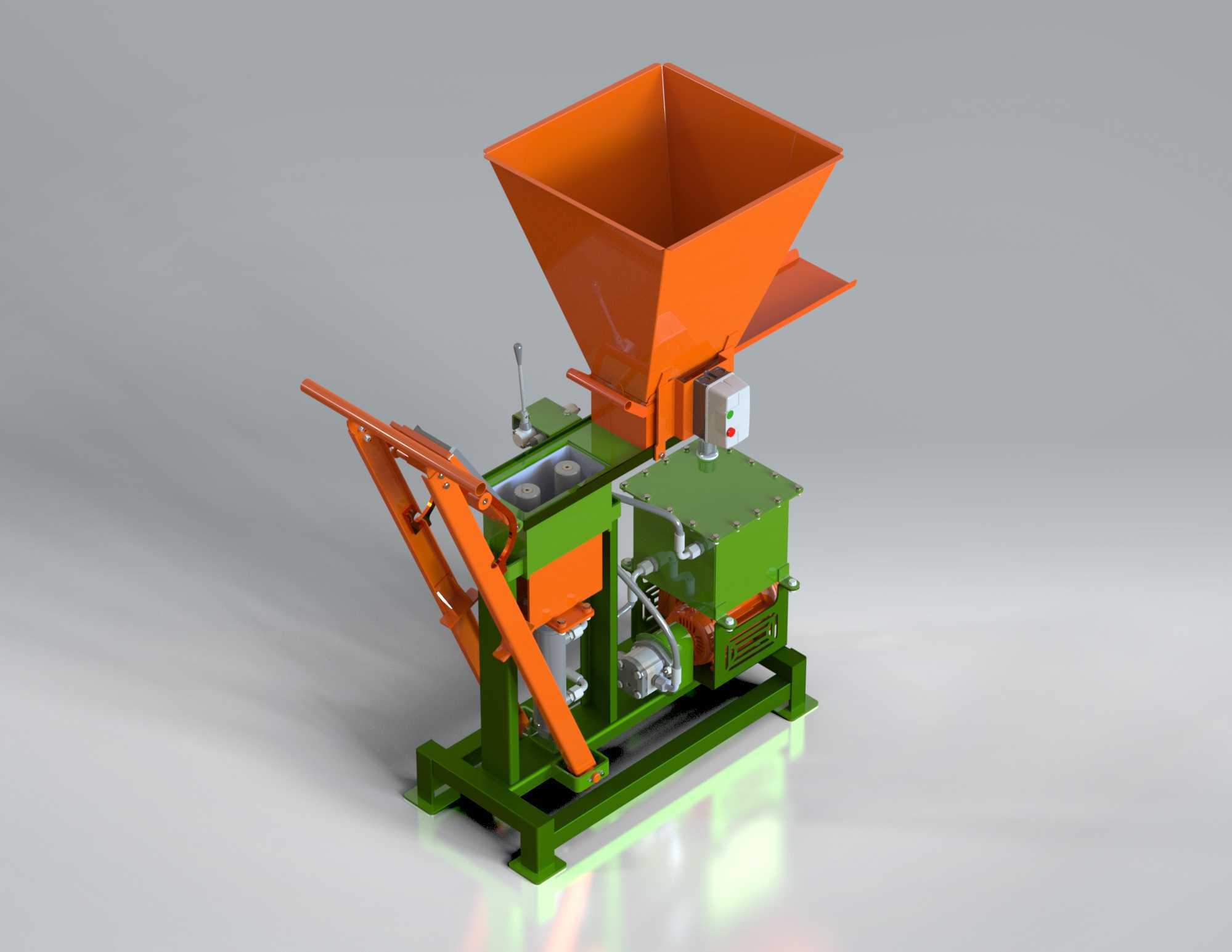

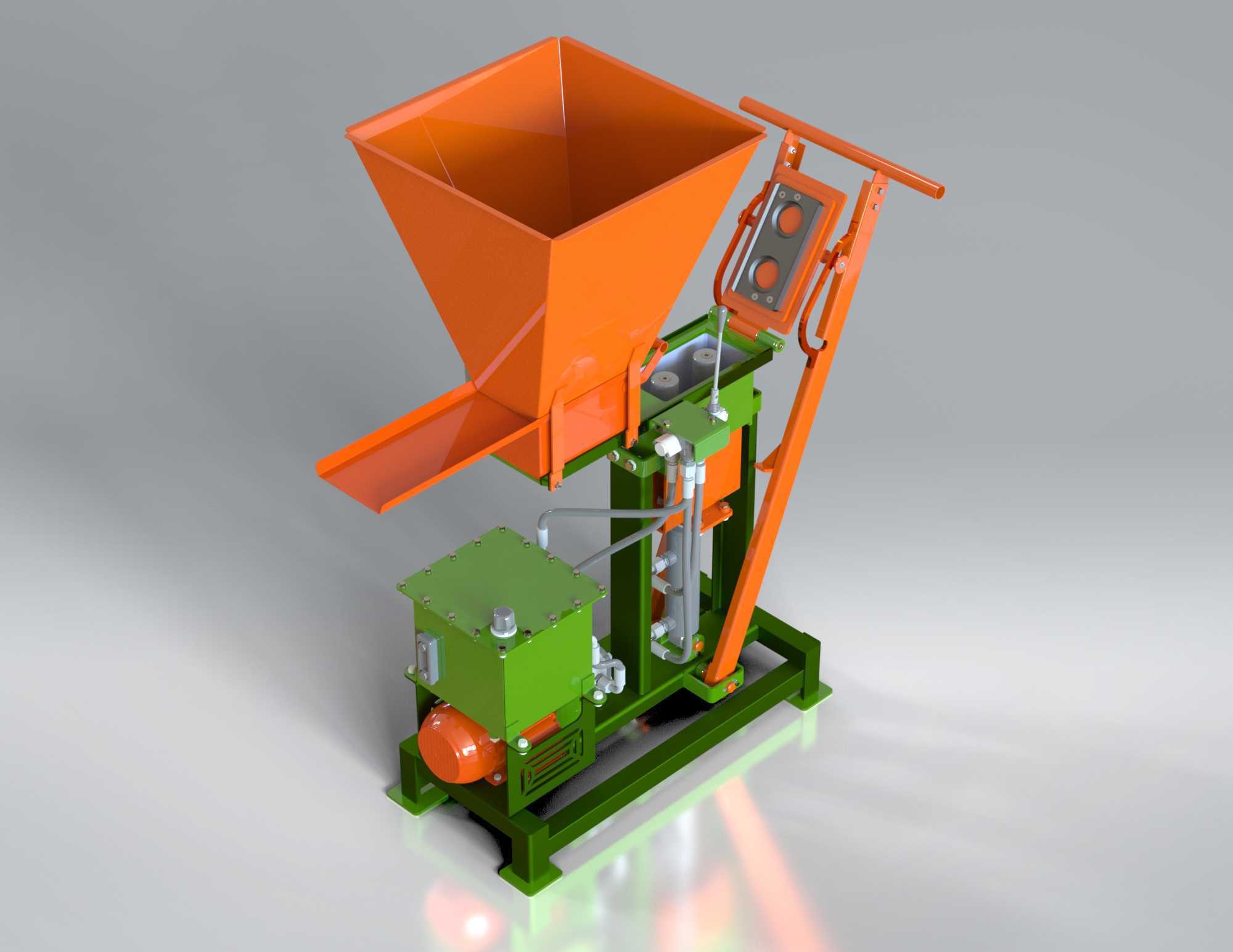

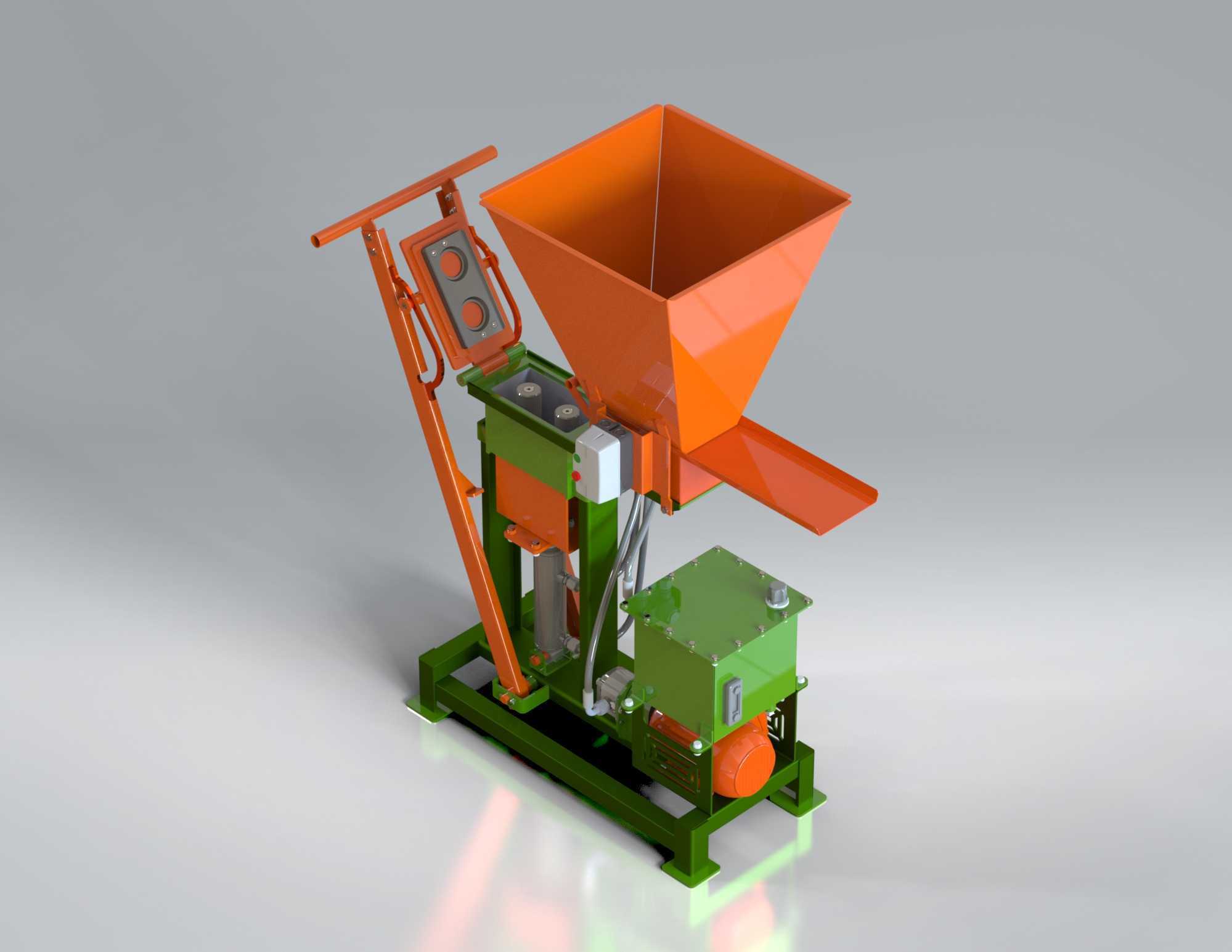

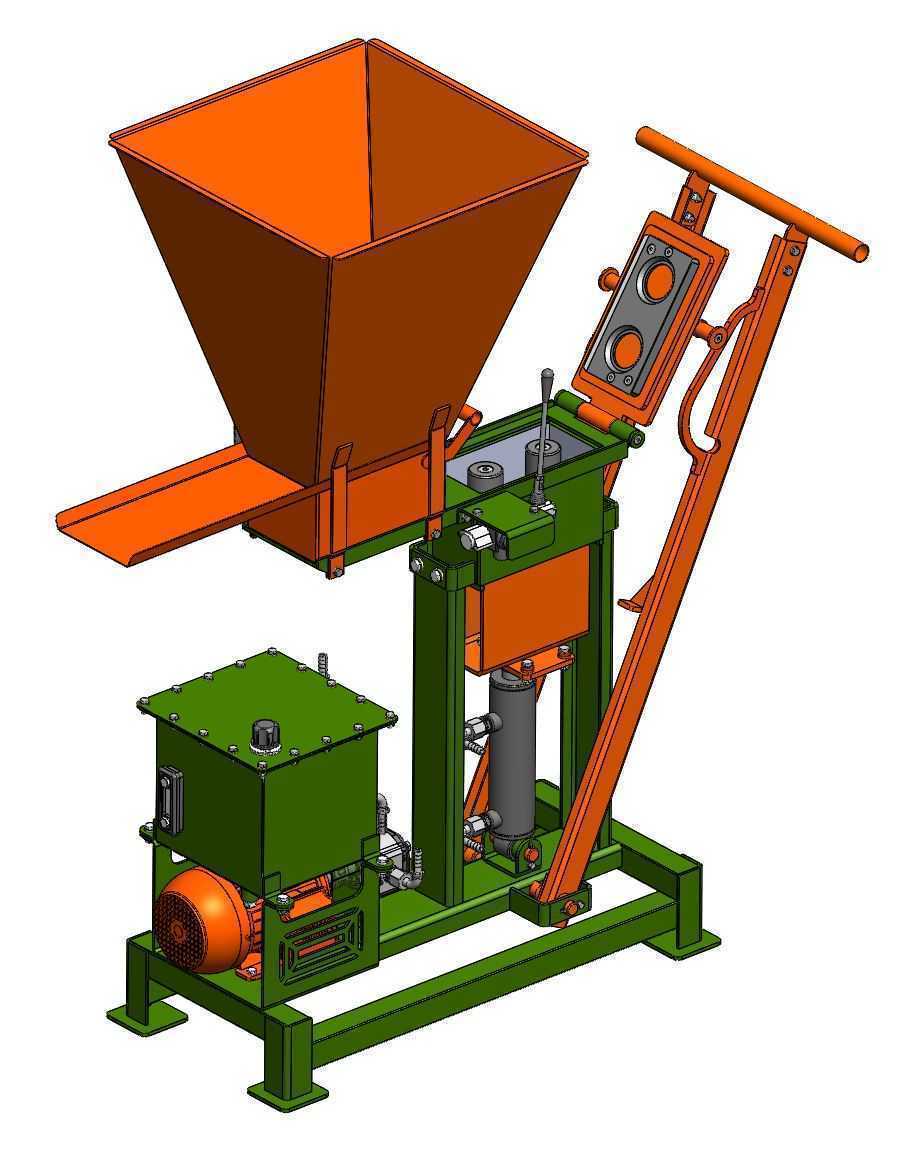

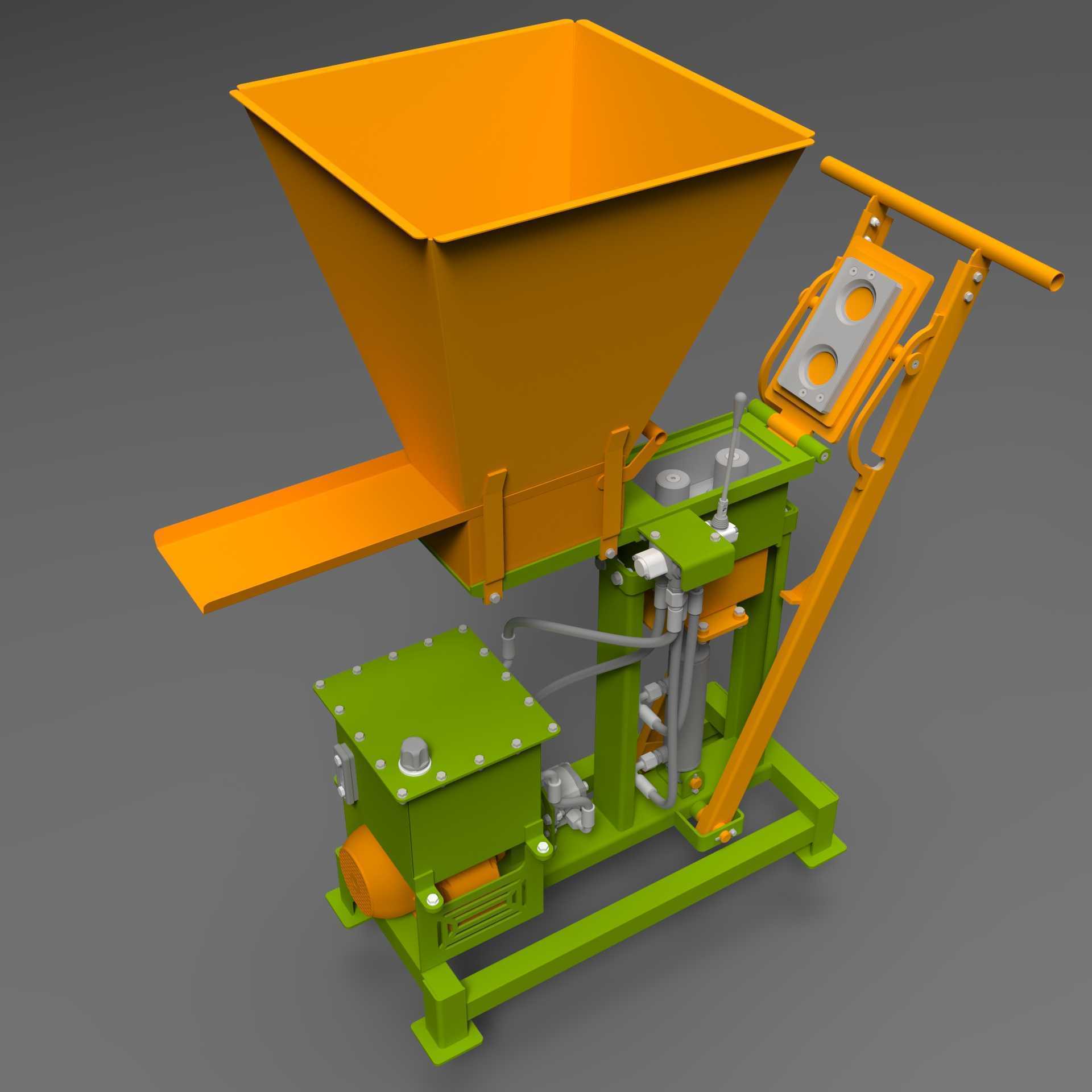

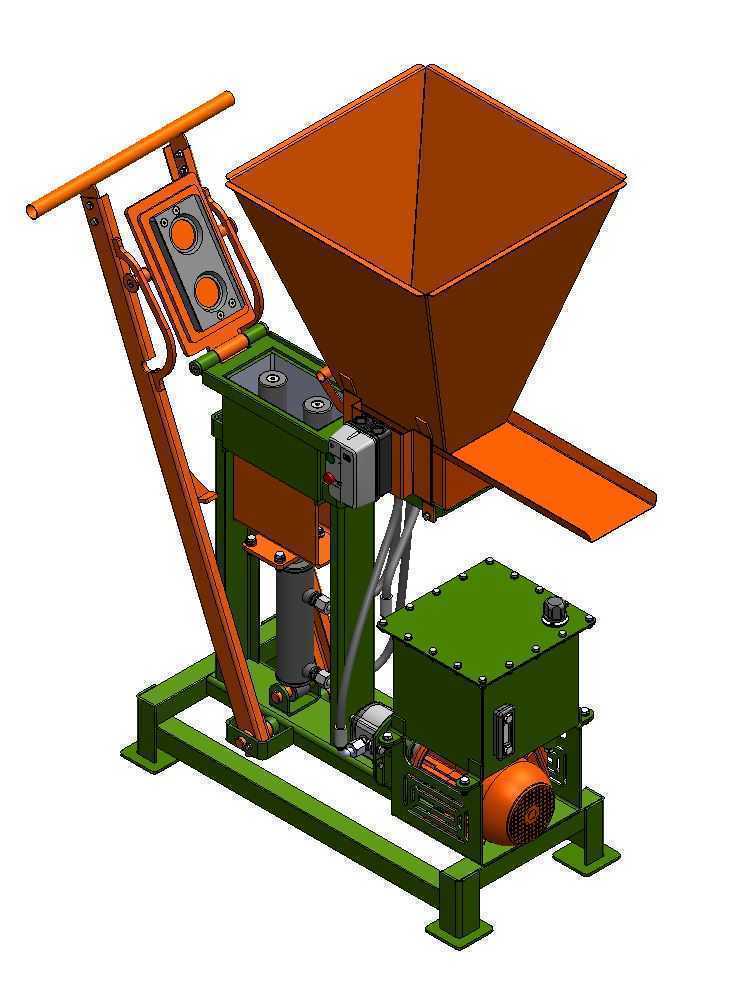

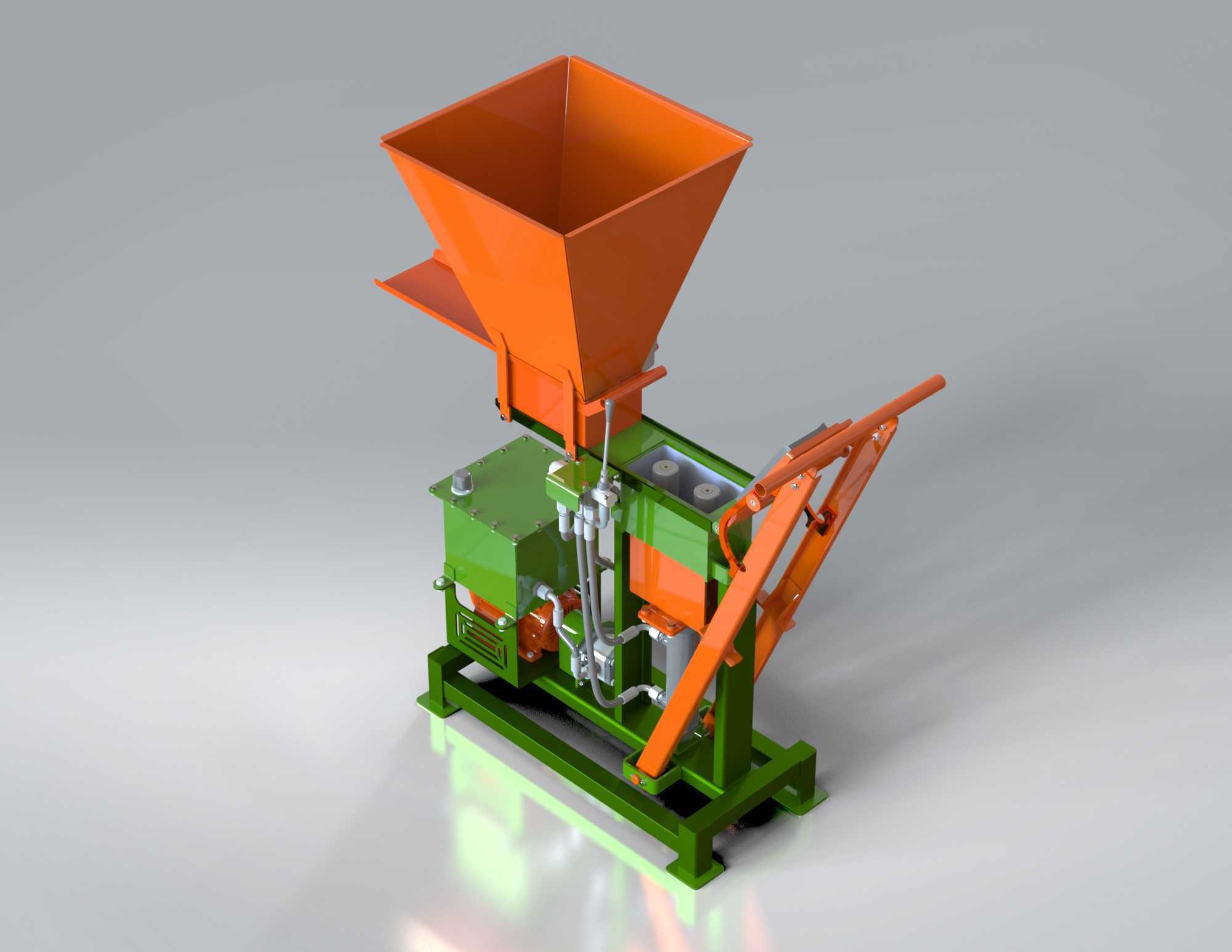

　　这款设备主要面向村镇小型建材生产、工地现场制砖、生态建材创业项目等场景，用来压制以工业废渣、建筑渣土、水泥、砂石等为原料的互锁生态砖，压制出的砖体无需烧结，自然养护即可达到使用强度，可用于人行道铺设、护坡砌筑、低层建筑墙体搭建等工程，相比大型全自动制砖线，它不需要复杂的厂房配套与三相高压供电，单台设备占地小，转场灵活，两到三名操作人员即可完成整套制砖流程，适合小规模分散式的生态建材生产需求。从结构布局来看，设备采用分体式机架设计，上部的方锥形料斗用来储存混合好的制砖原料，料斗下部对接出料导槽，可将原料均匀送入下方的成型模腔，手动操作杆通过杠杆机构连接模腔的进料与压头动作，操作人员扳动手柄即可完成模腔填料、压头下行施压、

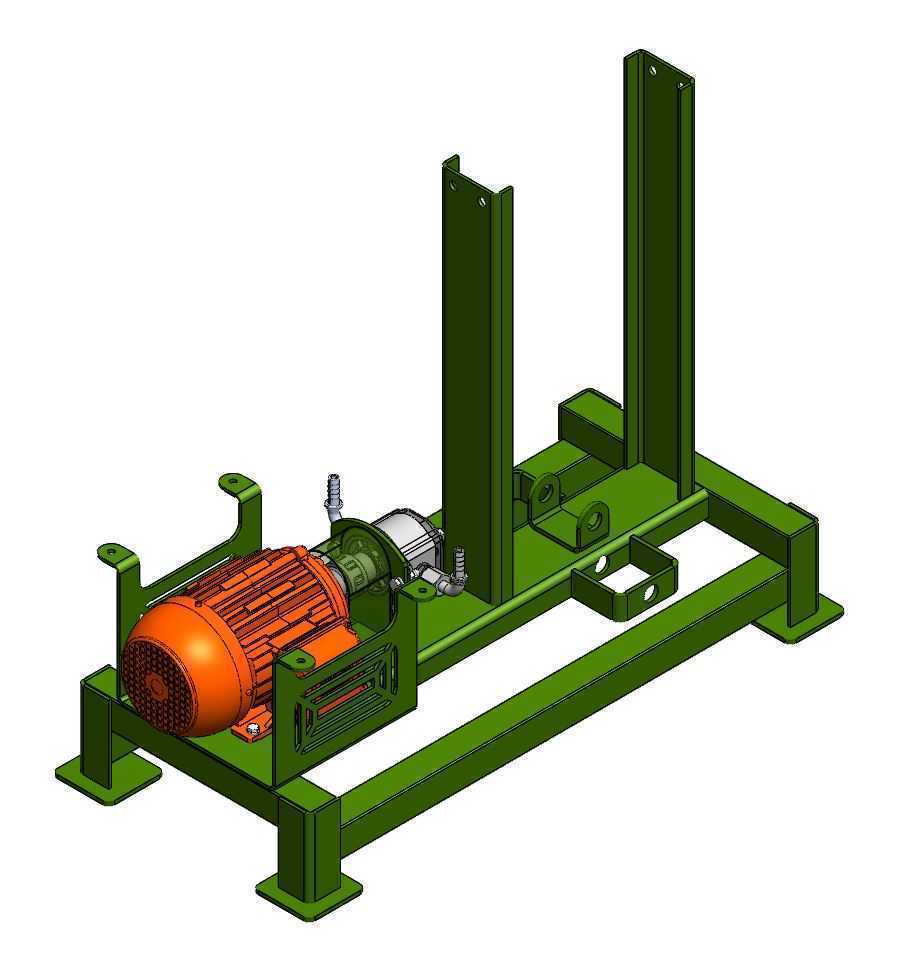

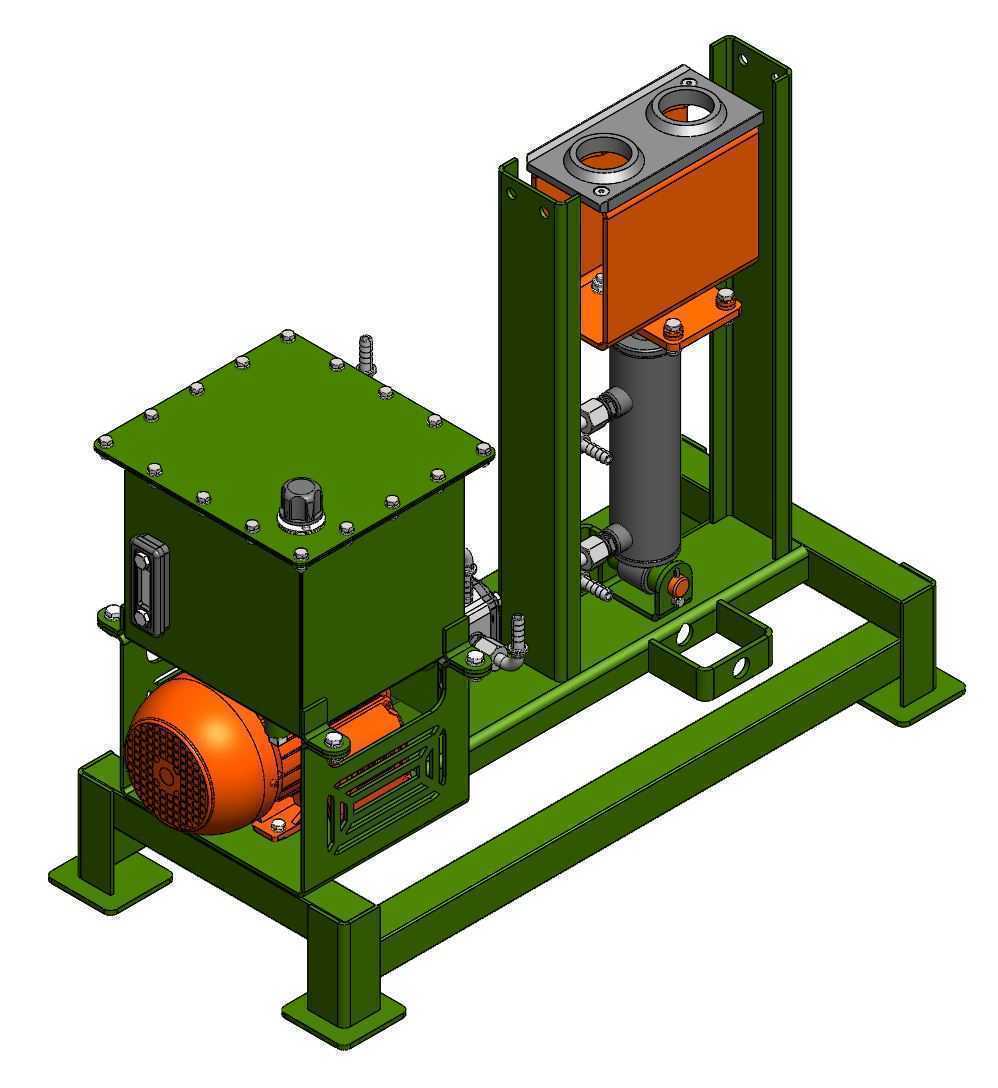

　　砖坯脱模的整套动作流程，液压站集成在机架下部的绿色箱体内部，通过高压油管连接主压制油缸，提供稳定的成型压力，保证砖坯的密实度均匀，不会出现边角疏松、强度不足的问题。设计过程中优先考虑了户外无固定工位的使用需求，机架底部采用整体式焊接框架，所有受力焊缝都做了加强处理，可直接放置在硬化后的平整地面上使用，不需要额外浇筑混凝土基础固定，设备的操作高度设置在符合人体工程学的范围，操作人员站立作业时不需要过度弯腰或抬臂，长时间作业的疲劳度更低，手动操作杆的力臂经过优化，借助杠杆增力与液压系统的压力放大，操作人员只需要施加较小的握力即可达到成型所需的压制力，不需要额外配备气动或电动辅助助力机构。设备的成型模腔采用快换式结构设计，

　　只需要拆卸固定螺栓即可更换不同规格的模具，可生产不同孔型、不同尺寸的生态砖产品，适配不同的工程需求，电气控制部分做了密封防护处理，户外作业时可阻挡粉尘与溅水侵入，延长元器件的使用寿命，料斗的倾斜角度经过计算，可保证含水率在10%-15%的湿拌原料顺利下滑，不会出现架桥堵料的情况，出料导槽的长度刚好延伸到模腔上方，填料时不会出现原料撒漏到模腔外的问题，减少原料浪费与现场清理工作量。从安装边界来看，设备整机长度控制在1.8米以内，宽度在0.9米左右，整机高度不超过1.6米，普通的货运面包车即可完成转场运输，作业时只需要在设备周边预留0.8米以上的操作空间，即可满足填料、取砖、设备维护的操作需求，液压系统的油箱容积匹配单次压制的油量需求，

　　连续作业时油温不会出现过高的情况，不需要额外配备冷却系统，设备的所有润滑点都设置在易触及的位置，日常维护时不需要拆卸大量护板即可完成注油保养，压头与模腔的配合面采用耐磨材料处理，长期压制硬质原料时不会出现过快磨损，保证砖坯的尺寸精度长期稳定。设备左侧的操作机构集成了模腔换位与脱模的联动动作，扳动手柄时可依次完成模腔进料、压合、顶出砖坯的动作，动作逻辑简单，新操作人员只需要半小时左右的培训即可熟练操作，不需要掌握复杂的设备编程与调试技能，机架上的控制盒设置了急停按钮与压力指示，作业过程中出现异常情况可立刻切断动力，避免安全事故，压制完成的砖坯可通过侧边的导槽直接滑到接料托盘上，操作人员只需要将托盘转移到养护区域即可，不需要伸手到模腔区域取件，作业安全性更高。
