往复式动力传动活塞十字头结构

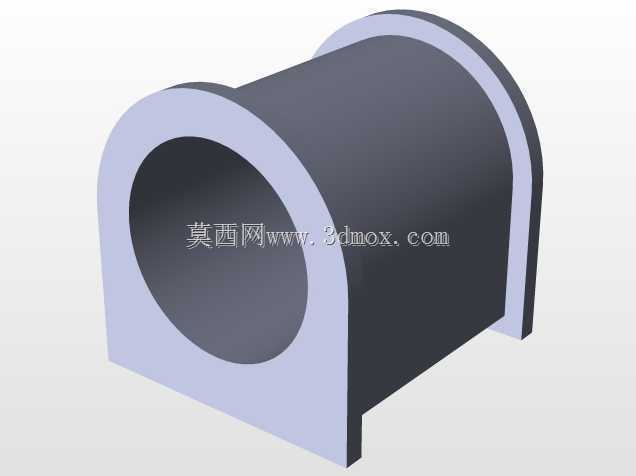

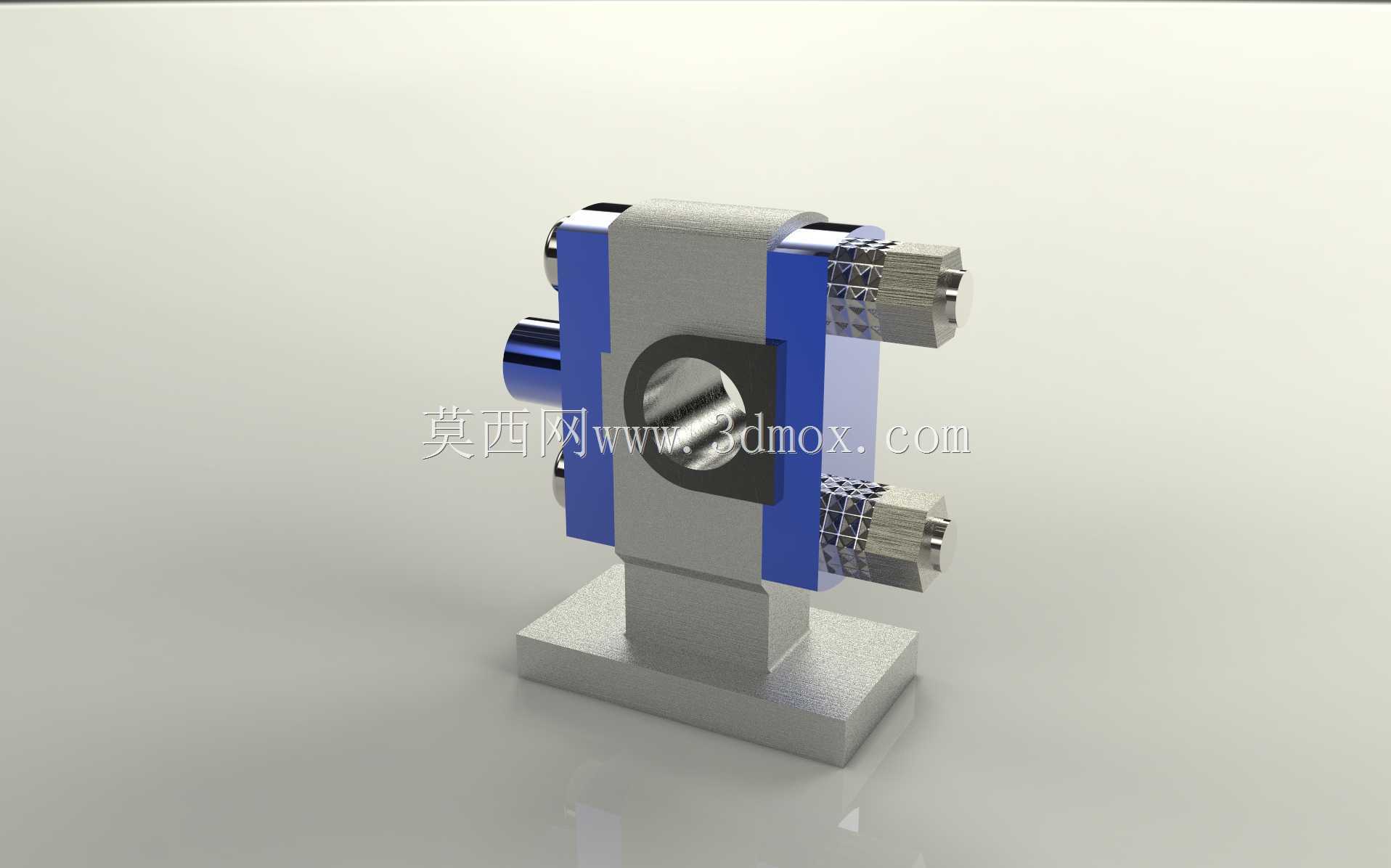

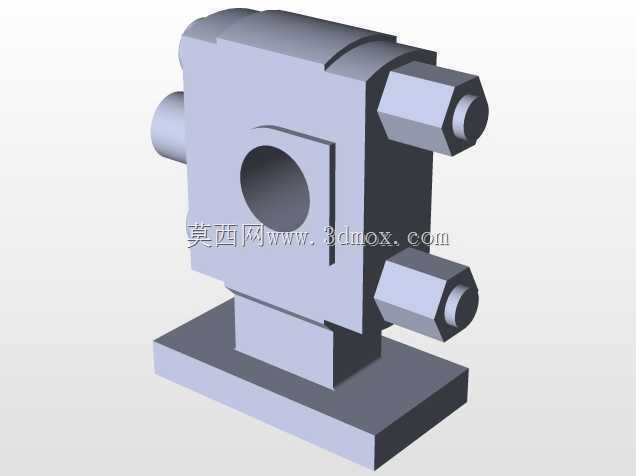

　　在往复式压缩机、柱塞泵、内燃机等需要将旋转运动转化为直线往复运动的动力设备中，十字头是连接活塞杆与连杆的核心中间传动部件，承担着侧向力抵消、运动轨迹导向、动力传递的关键作用，其结构设计合理性直接决定整机的运行稳定性、磨损寿命与传动效率。本次呈现的十字头结构采用分体式组合设计，主体为带安装底座的十字头本体，两侧对称设置导向销与连接结构，中间开设十字头销安装孔，整体结构兼顾导向精度与连接可靠性，适配中低压工况下的往复动力传输需求。

　　从实际应用场景来看，这类十字头结构多用于中小型往复泵、低压空气压缩机以及小型内燃机的动力端，在设备运行过程中，连杆带动十字头做平面往复运动，十字头通过底部的安装底座与设备滑道配合，将连杆摆动产生的侧向力直接传递到机身滑道上，避免活塞杆承受侧向弯矩，保证活塞杆始终沿气缸轴线做直线运动，大幅降低活塞杆与密封填料的偏磨风险，延长密封组件的使用寿命。不同于一体式铸造十字头，该结构采用模块化组合设计，十字头本体与两侧的连接轴、导向结构采用可拆分连接方式，当局部出现磨损时可单独更换易损件，无需整体更换十字头总成，降低设备运维成本。

　　设计过程中，首先需要明确十字头的受力边界：十字头销孔需要承受连杆传递的交变冲击载荷，两侧的连接轴需要对接活塞杆与十字头的锁紧结构，底部安装面需要与滑道保持足够的接触面积以比压控制在滑道材料允许的范围内，避免运行过程中出现滑道拉伤、十字头卡滞等故障。该结构的十字头销孔采用通孔设计，销孔与十字头销的配合选用过渡配合，保证传动过程中无多余间隙，降低往复运动过程中的冲击噪音；两侧的连接轴采用带锁紧螺纹的结构设计，安装时可通过螺纹预紧力保证活塞杆与十字头的同轴度，避免运行过程中出现活塞杆跳动超差的问题。

　　外形尺寸与安装边界方面，该十字头整体为对称式结构，底部安装底座的宽度与滑道宽度采用间隙配合，单侧间隙控制在0.1-0.2mm之间，既保证十字头可沿滑道顺畅滑动，又避免间隙过大导致的运动偏摆；十字头本体的高度尺寸根据设备的行程范围确定，保证十字头运行到上下止点时，不会与机身的其他结构发生干涉；两侧连接轴的伸出长度根据活塞杆的连接尺寸确定，螺纹规格匹配常用的活塞杆锁紧螺母尺寸，可直接适配同规格的标准活塞杆组件，无需额外加工转接结构。十字头的主体材料选用铸钢材质，表面做硬化处理，提高与滑道接触表面的耐磨性能，销孔内可加装铜质衬套，进一步降低十字头销的磨损速率，衬套磨损后可单独更换，大幅延长十字头本体的使用寿命。

　　从结构细节来看，该十字头的导向面设置在底部安装底座的两侧，导向面的平面度与平行度公差控制在IT7级以内，保证十字头往复运动过程中始终保持水平状态，不会出现倾斜卡滞；十字头销孔的轴线与底部导向面的平行度公差同样控制在IT7级以内，避免十字头销安装后出现偏斜，导致连杆运动过程中出现附加弯矩。两侧的连接轴与十字头本体采用过盈配合加定位销的固定方式，保证连接轴可承受往复运动过程中的交变拉压载荷，不会出现松动脱落的问题；连接轴端部的螺纹采用细牙螺纹，锁紧时的自锁性能更好，可避免设备运行过程中振动导致的螺母松动。

　　在实际装配过程中，需要先将铜衬套压入十字头销孔，保证衬套与销孔的过盈量符合设计要求，之后将十字头放入设备滑道内，检测十字头与滑道的接触面积，接触斑点需均匀分布在导向面上，接触面积不低于导向面总面积的70%，之后安装十字头销与连杆，再将活塞杆与两侧连接轴对接，通过锁紧螺母预紧后检测活塞杆的跳动值，保证活塞杆的径向跳动不超过0.05mm，避免运行过程中出现密封偏磨。这类十字头结构的设计充分考虑了中小型动力设备的运维需求，结构简单可靠，加工难度低，易损件更换方便，可广泛适配各类中小型往复式动力设备的传动需求，在保证传动精度的前提下，有效降低设备的生产与运维成本。
