M8规格六角头自攻螺钉结构设计

　　在各类钣金装配、低压电器壳体拼接、小型机电设备外罩固定场景里，这类M8规格的六角头自攻螺钉是出镜率极高的连接件，和普通机螺钉需要预先攻丝匹配内螺纹的安装逻辑不同，它自带的三角牙自攻螺纹可以在被连接件的预制底孔内直接挤压出匹配的内螺纹，省去了单独攻丝的工序，在厚度1.2mm到4mm的冷轧钢板、铝合金压铸件、硬质工程塑料件的连接场景里，装配效率比传统机螺钉配合螺母的方案高出近四成。

　　从结构设计逻辑来看，六角头的选型优先考虑了装配端的扭矩传递效率，相比十字槽、一字槽的头型，外六角结构可以适配普通开口扳手、套筒、电动扳手头等多种工装，在狭窄装配空间里也能通过套筒实现稳定的扭矩施加，不会出现槽口打滑拧花头型的问题，适合批量装配线的电动工具快速锁付场景。头部下方自带的一体六角法兰面结构，相当于集成了平垫圈的功能，锁付后法兰面和被连接件表面形成更大的接触承压面，既可以分散螺钉头对被连接件表面的压应力，避免较薄的钣金件被压出凹陷变形，也能在一定程度上起到防松的阻尼作用，在存在小幅振动的设备外壳连接场景里，不需要额外加装垫圈就能满足基础的防松要求。

　　螺纹段的设计上，全牙结构的排布让螺钉从拧入到锁付到位的全过程都能和被连接件的挤压螺纹充分啮合，25mm的公称长度可以覆盖总叠厚3mm到18mm的连接件组合，当被连接件底孔直径控制在6.7mm到6.9mm区间时，拧入后螺纹牙型对底孔材料的挤压填充率能达到85%以上，连接后的抗拔脱力可以满足静态载荷下12kN以上的强度要求，完全符合普通机电设备外壳、钣金支架、五金构件的连接强度需求。螺纹牙型的牙距、牙山角度都经过适配自攻场景的优化，牙顶做了小圆弧过渡处理，拧入过程中不会过度切削被连接件的底孔材料，而是通过挤压让材料填充到牙谷间隙里，既保证了螺纹啮合的紧密性，也不会因为切削产生多余的金属碎屑掉落到设备内部，对有洁净度要求的电器内部装配场景十分友好。

　　安装边界方面，这类螺钉的六角头对边尺寸为13mm，设计装配位的时候需要预留至少15mm的扳手操作空间，如果采用电动套筒锁付，套筒外围的避让空间需要预留到20mm以上，避免套筒和周边结构产生干涉。螺钉拧入端的导向尾做了45度的倒角处理，装配时可以快速对准底孔，不会出现尾端刮蹭底孔边缘导致孔位变形的问题。在实际选型应用中，这类螺钉不适合用于频繁拆卸的连接部位，因为反复拧入会破坏被连接件上挤压形成的内螺纹，导致连接强度下降，通常在一次性装配完成、后续极少拆解的外壳固定、支架拼接场景里使用性价比最高。如果是用于户外设备的连接，还可以根据使用环境选择表面镀锌、达克罗处理的版本，提升耐盐雾腐蚀能力，满足不同工况的使用需求。

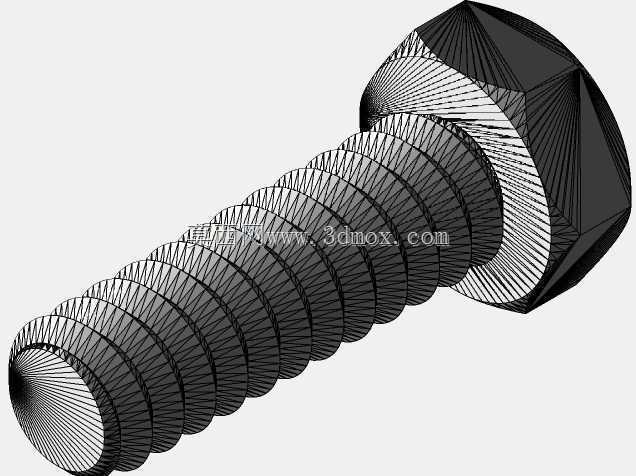

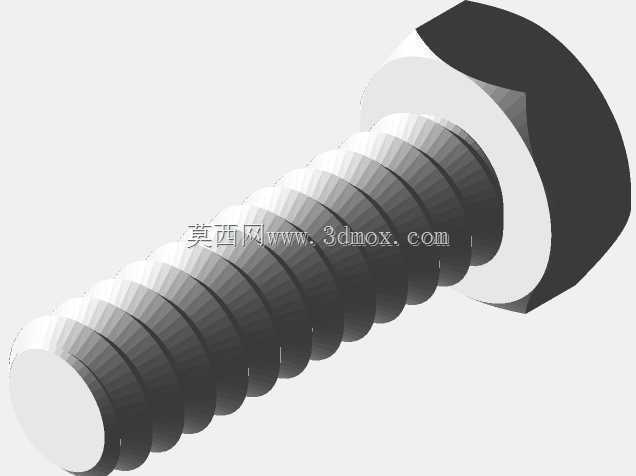

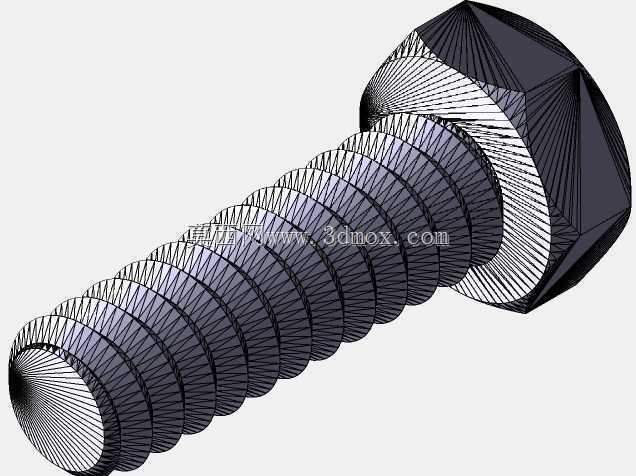

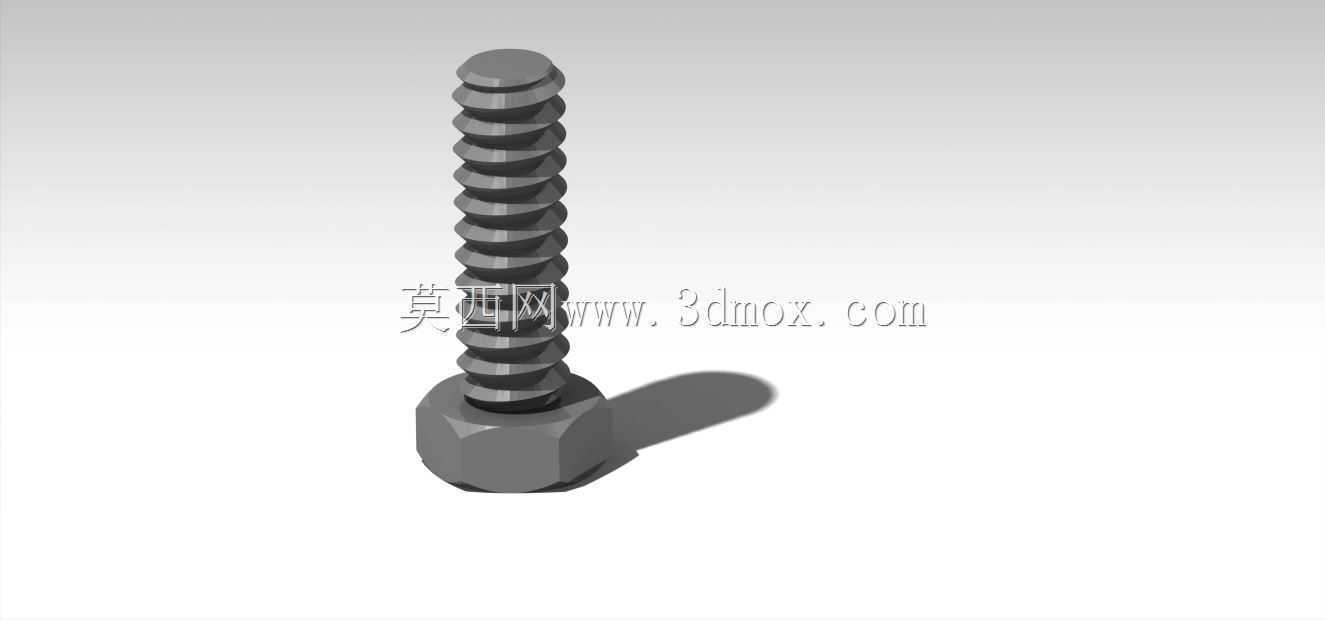

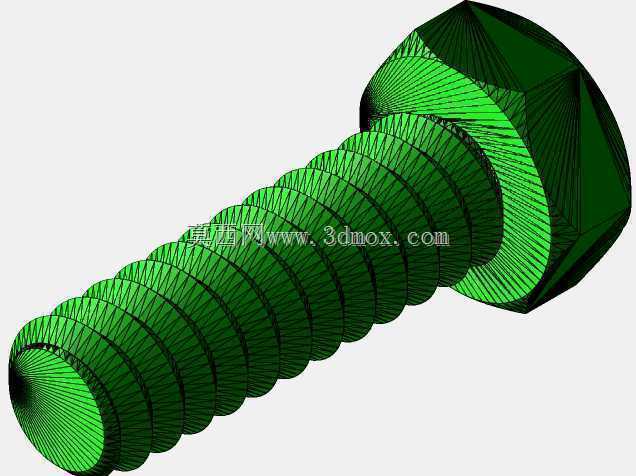

　　从建模还原的角度来看，这类标准紧固件的模型需要重点还原六角头的对边对角尺寸公差、法兰面的厚度过渡圆角、螺纹段的牙型轮廓精度，尤其是螺纹收尾处的退刀结构，不能直接把螺纹和头部做生硬的直角连接，要还原实际冷镦加工形成的自然过渡圆弧，这样在做装配干涉检查的时候，才能准确模拟螺钉拧入到位后和被连接件的贴合状态，避免出现虚拟装配时间隙计算错误的问题。很多工程师在做装配设计的时候容易忽略紧固件的细节结构，直接调用简化的螺钉模型，往往会在实际生产装配时发现扳手空间不足、螺钉头和周边筋位干涉的问题，精准还原的紧固件模型可以在设计阶段就排查掉这类低级问题，减少后续打样整改的成本。
