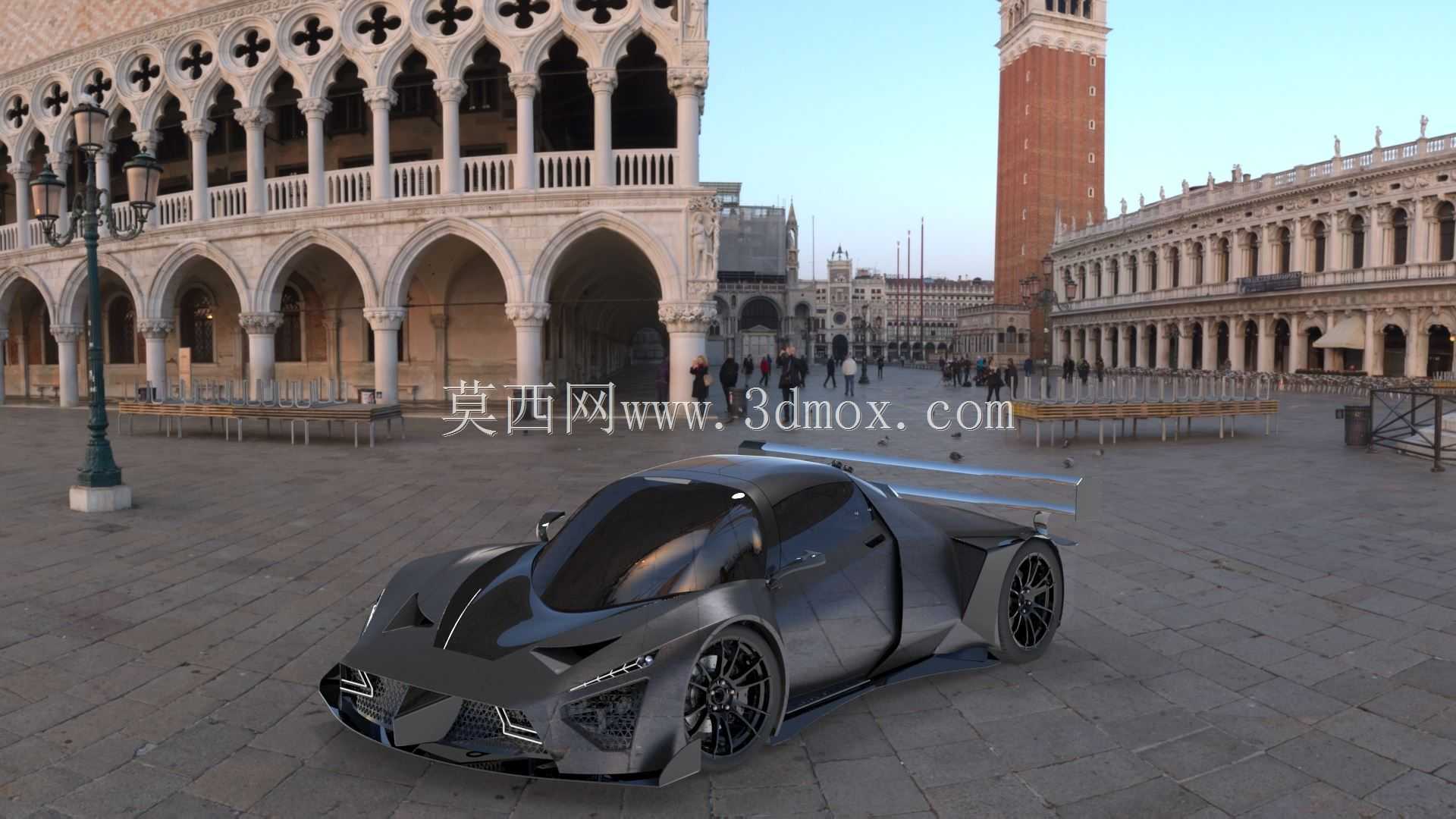

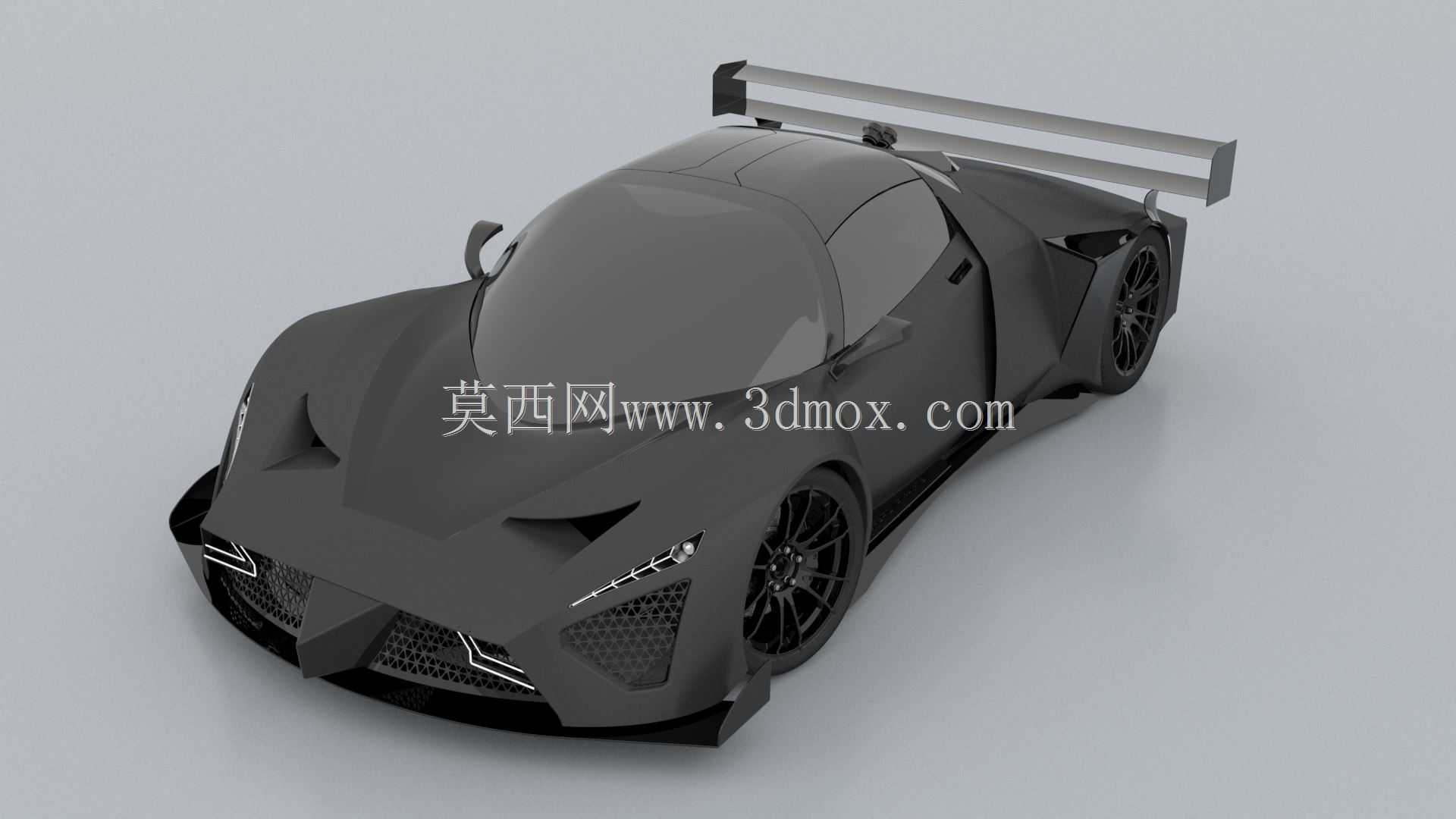

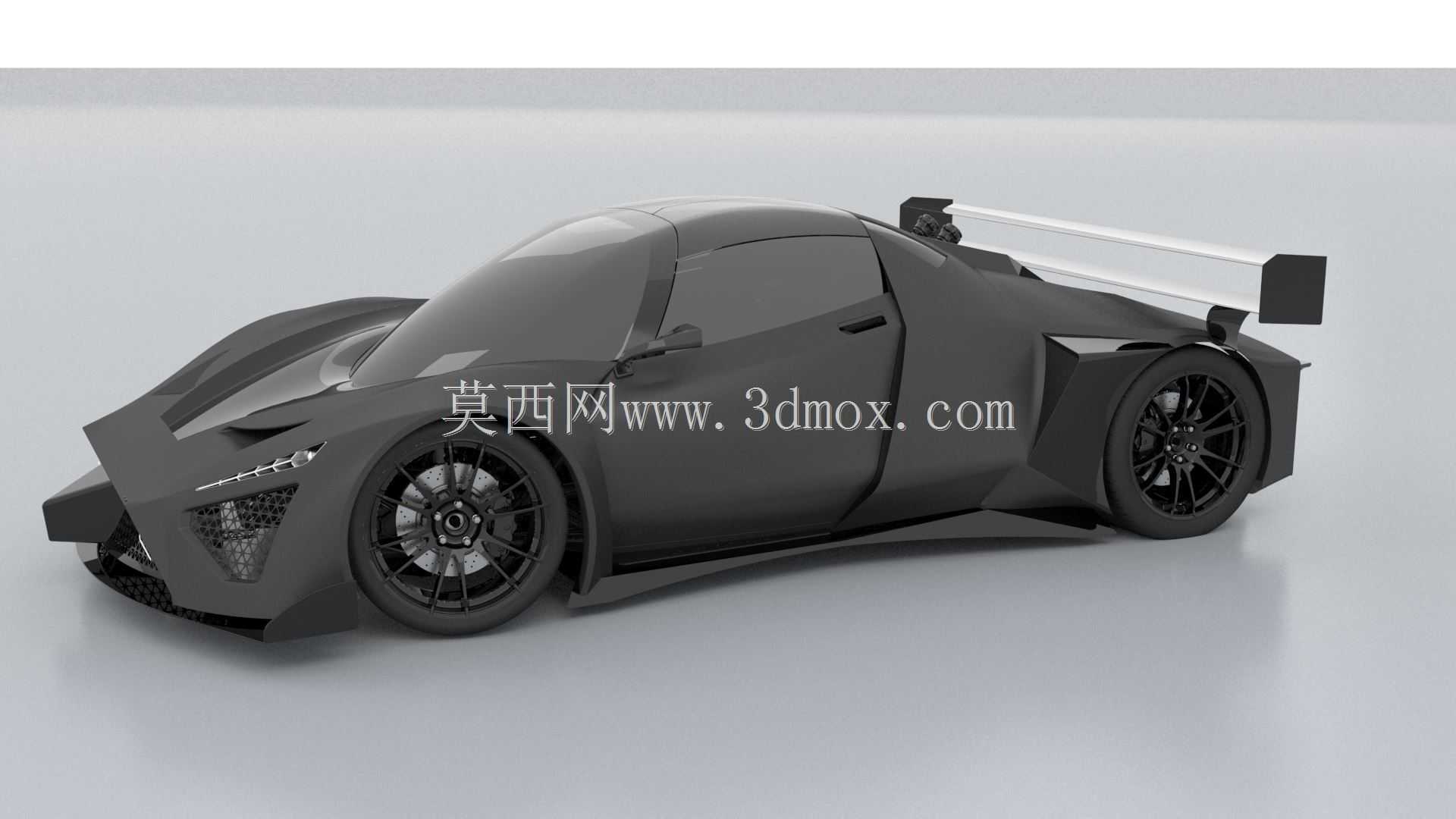

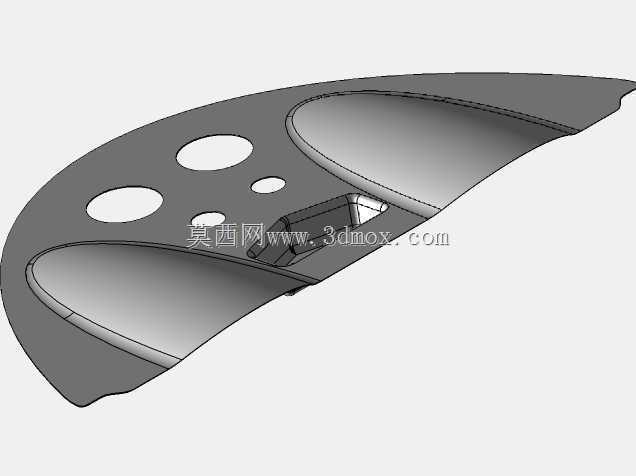

赛道级双门超跑B2 Spirit 300 V3结构设计

　　这款双门运动跑车的三维结构设计，核心围绕赛道驾驶场景的性能需求展开，在车身布局、空气动力学套件、底盘边界设定上都做了针对性的工程适配。从实际使用场景来看，这类车型主要面向封闭赛道的驾驶体验、业余赛事参赛以及高性能车研发的概念验证环节，设计过程中需要平衡高速行驶下的下压力需求、整车轻量化目标以及日常可行驶的通过性边界。

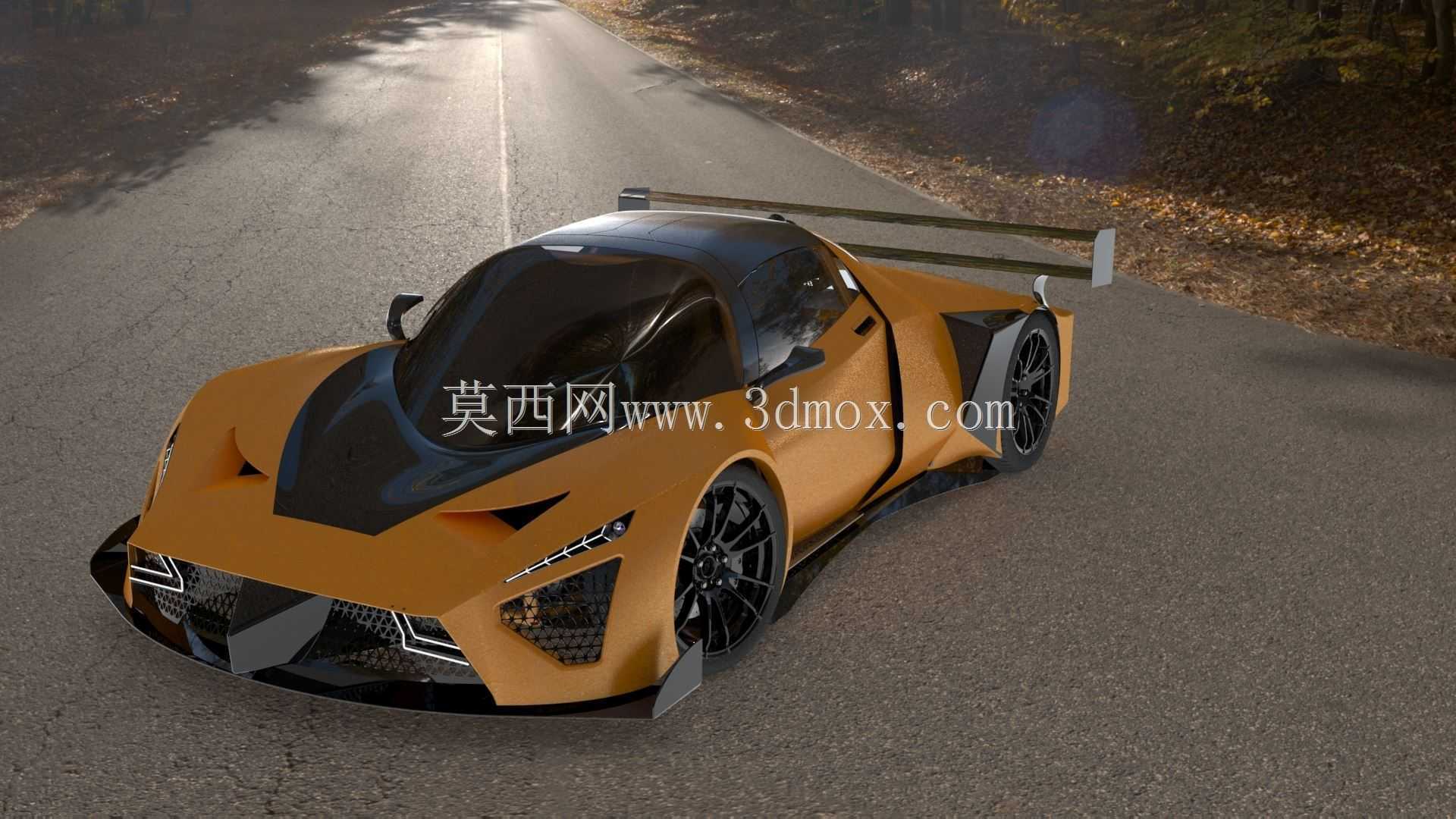

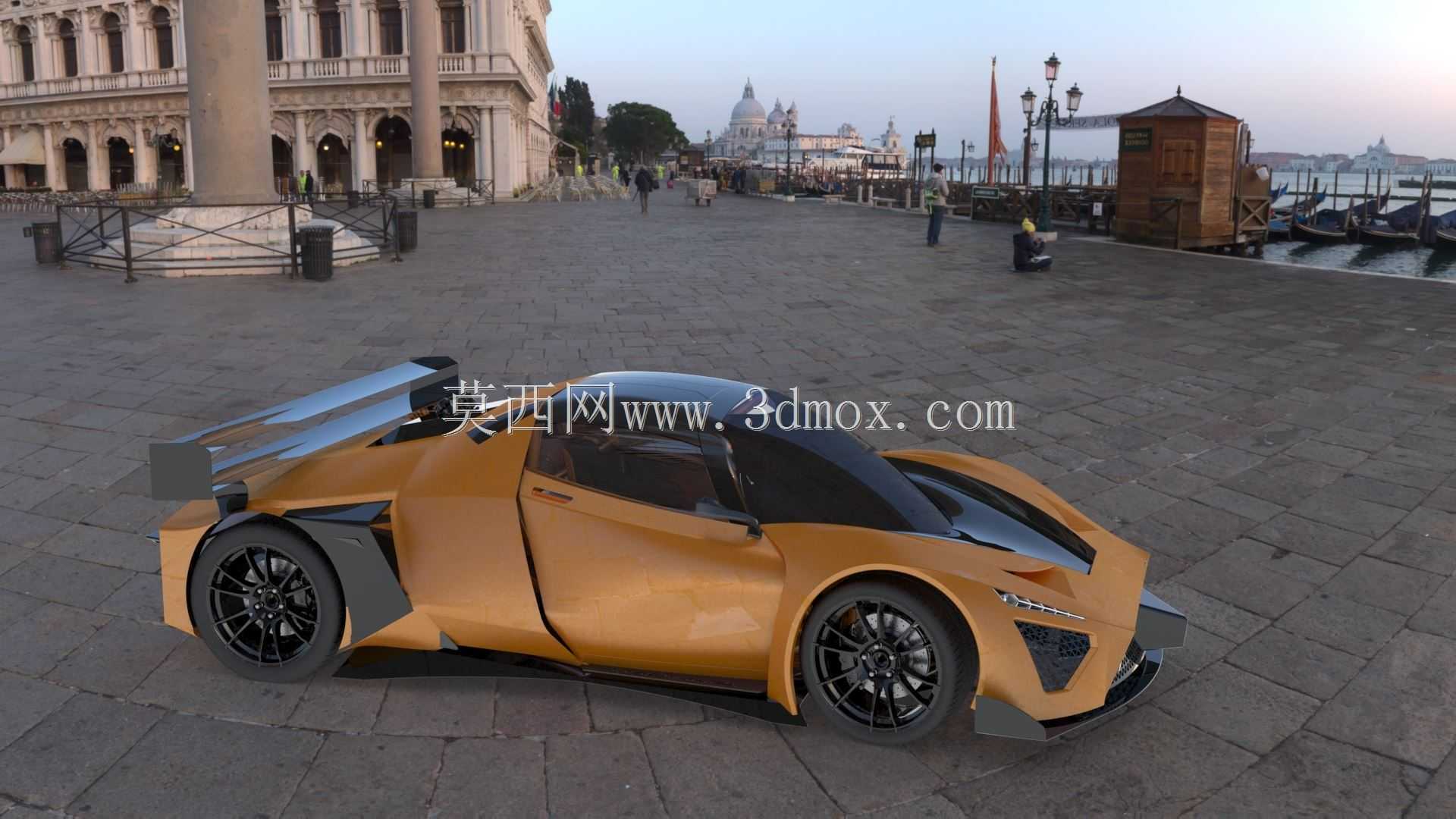

　　外形尺寸的设定上，整车采用低趴宽体的布局逻辑，车高控制在1100mm级别，轮距相比普通民用跑车加宽120mm，轴距设定在2650mm，既保证了高速过弯时的轮距支撑性，也避免轴距过长影响弯道中的车尾跟随性。车身前后悬长度做了严格压缩，前悬长度控制在900mm以内，后悬长度不超过800mm，配合前19英寸后20英寸的轮圈配置，轮胎与轮拱的间隙在满载状态下控制在15mm，既满足赛道行驶时的悬架行程需求，也避免轮拱内出现多余的气流紊流。安装边界的设定上，整车底盘最低点距离地面的静态间隙为100mm，前唇位置的离地间隙为70mm，在加装前铲空气动力学套件后，前唇最低点离地间隙为50mm，这个数值是在综合考虑赛道常见路肩高度、铺装路面起伏度后确定的，既保证前唇能在高速下梳理车头下方气流，也避免正常赛道行驶时频繁剐蹭路肩损坏结构。

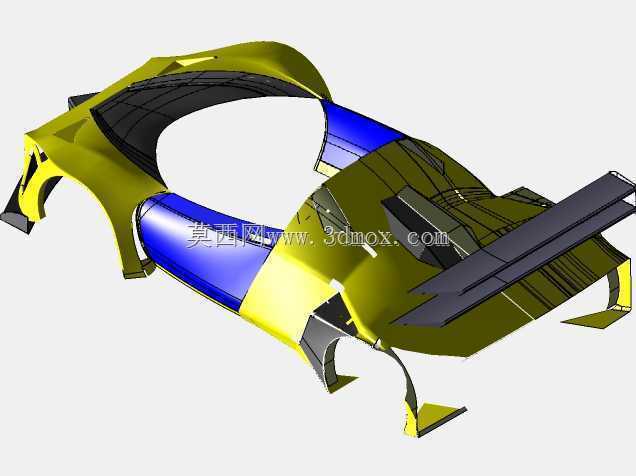

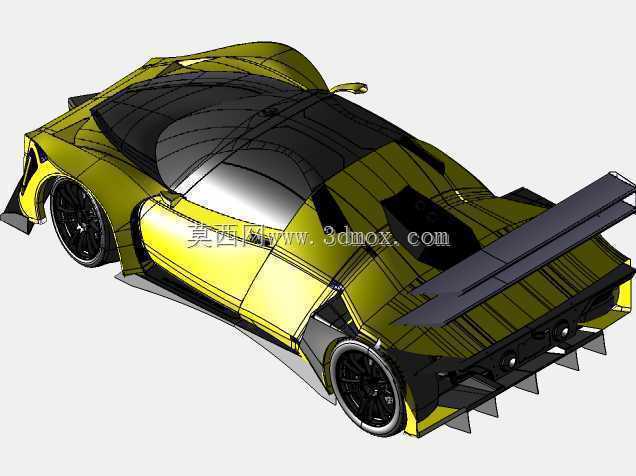

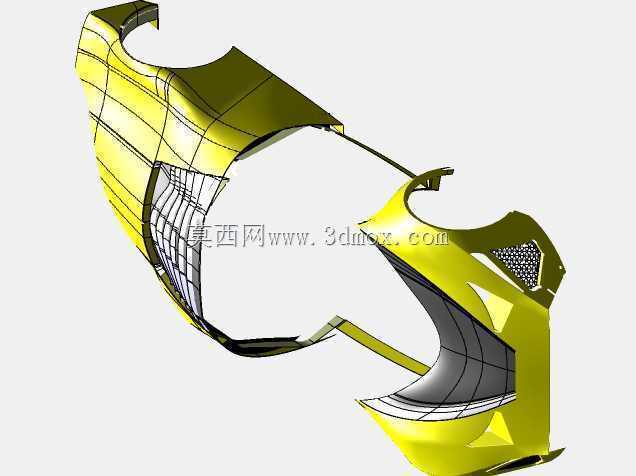

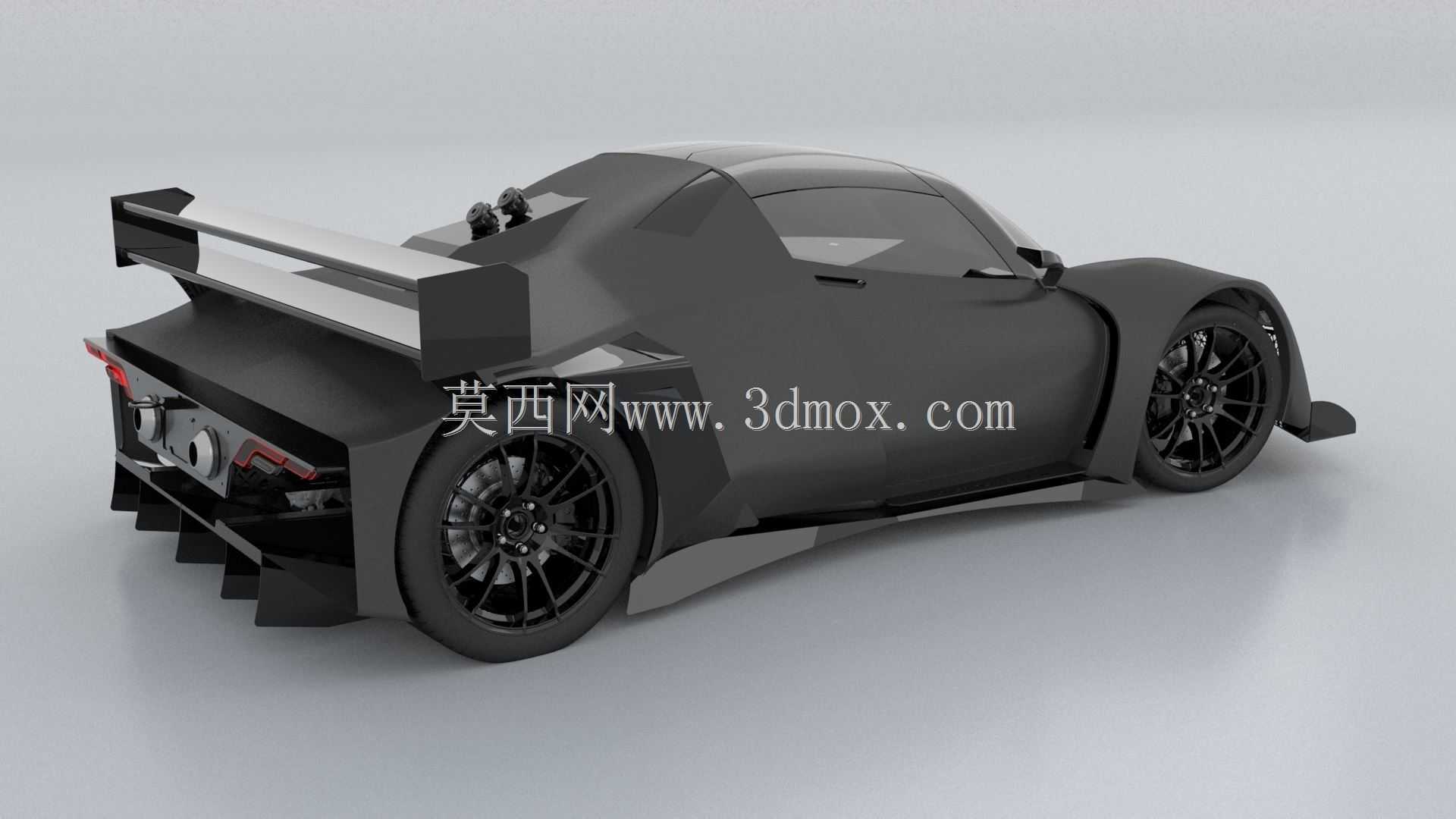

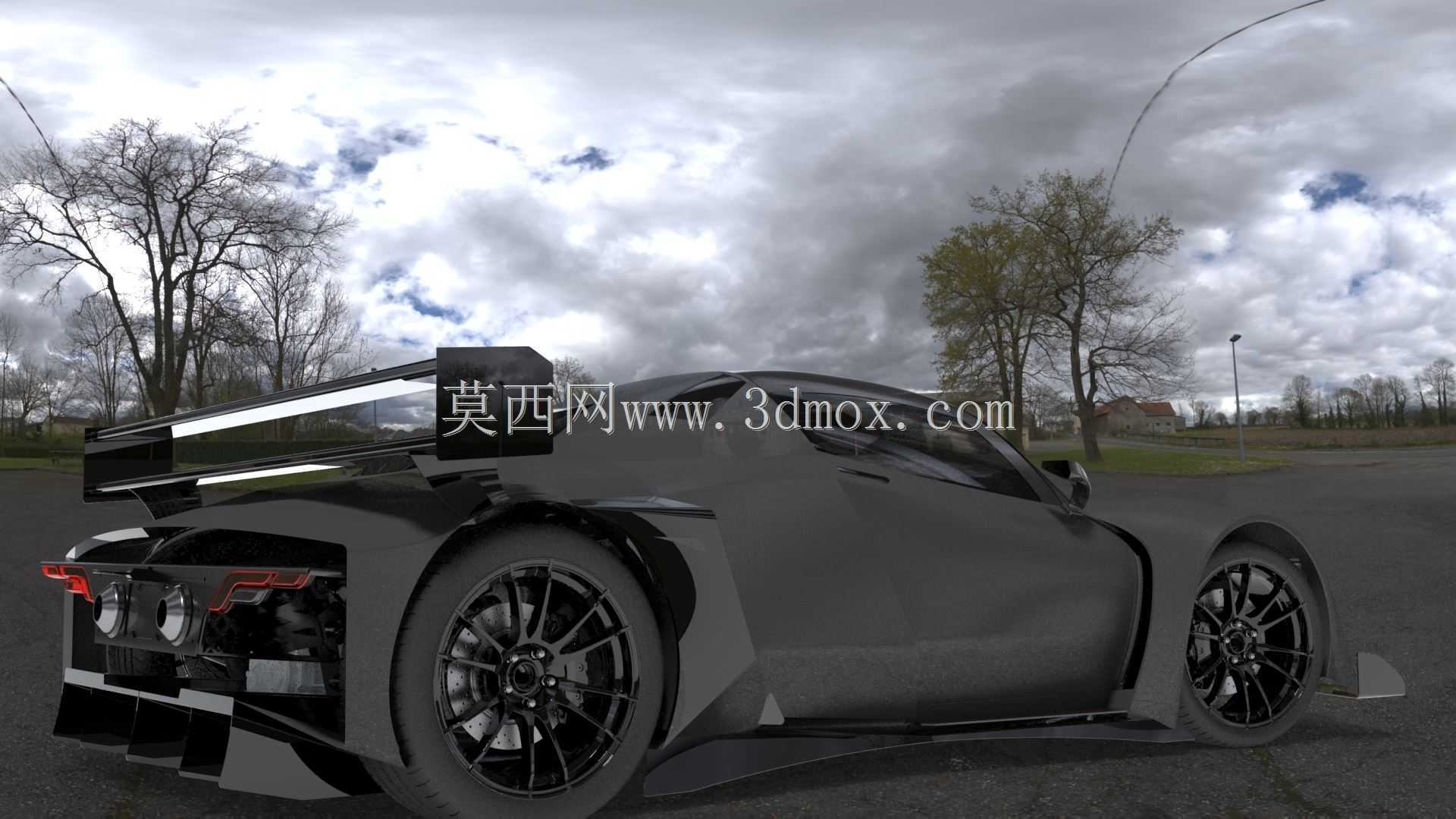

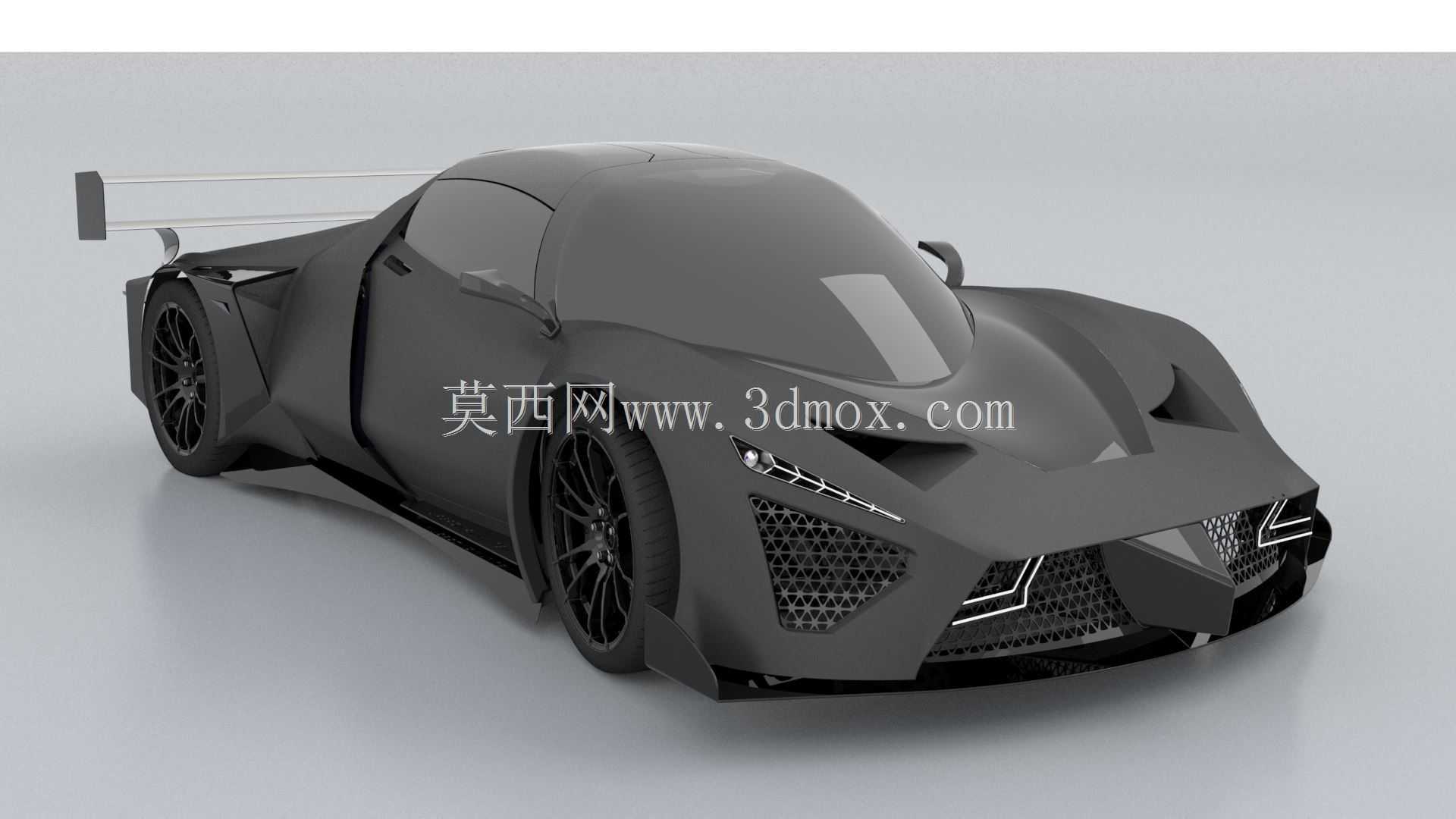

　　空气动力学设计是这款车型的核心设计重点，车头部分采用多层分流结构，前保险杠下方的多层前铲可以将车头来流分层引导，一部分气流导向车侧的散热口为制动系统散热，一部分气流通过车底的平整化护板导向车尾扩散器，还有少量气流通过引擎盖上方的导流槽导向车顶，减少车头正面的迎风阻力。车侧部分的侧裙设计从车门前端一直延伸到后轮拱前方，侧裙下缘与底盘护板处于同一水平面，避免车侧气流灌入车底形成升力，同时侧裙上预留的导流槽可以将前轮甩出的乱流导向车尾，减少轮拱后方的气流真空区。车尾部分的固定式大尾翼采用碳纤维复合材料结构，尾翼安装角度设定为12度，翼面宽度达到1800mm，在时速200km/h的状态下可以提供超过120kg的下压力，配合车尾下方的多层扩散器结构，扩散器的导流槽角度从车底的0度逐步抬升到车尾出口处的15度，利用文丘里效应加速车底气流流出，进一步降低车底气压提升整车下压力。

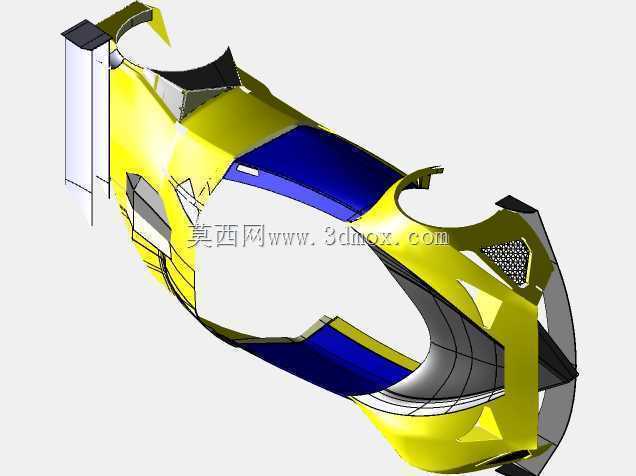

　　车身结构的设计思路上，采用单体壳式座舱搭配前后副车架的布局，单体壳部分采用碳纤维复合材料一体成型，乘员舱的防滚结构直接集成在单体壳内部，相比后期加装防滚架的结构可以减重超过40kg，同时扭转刚度提升30%以上。前后副车架采用铝合金铸造结构，前副车架集成了前悬架安装点、转向机安装位以及前散热系统的固定支架，后副车架集成了后悬架安装点、动力总成固定位以及后扩散器的安装接口，副车架与单体壳之间采用橡胶衬套加液压衬套的组合连接，在赛道激烈驾驶时可以提供足够的连接刚度，日常行驶时也能过滤部分路面振动提升舒适性。

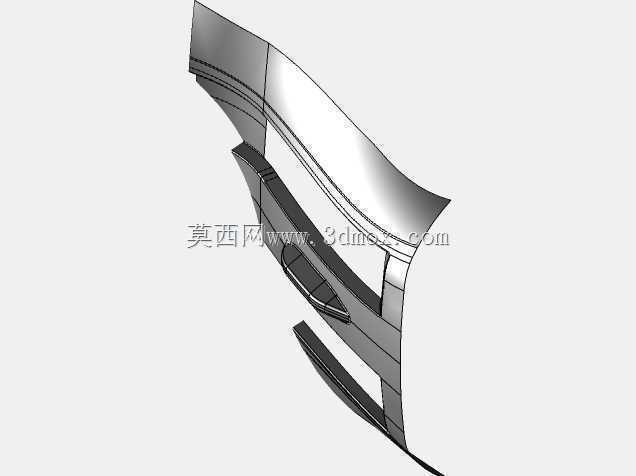

　　车门部分采用蝴蝶门的开启结构，铰链安装在A柱下方的车身加强结构上，开启角度可以达到70度，方便乘员在佩戴头盔的状态下进出座舱，车门内部集成了侧防撞梁，防撞梁采用高强度钢辊压成型，截面为日字形结构，在侧面碰撞时可以将冲击力分散到A柱、门槛梁以及B柱位置，保证乘员舱的生存空间。车窗部分采用聚碳酸酯材质，相比传统钢化玻璃减重超过50%，同时车窗的曲面造型经过空气动力学优化，车窗与A柱、车顶的衔接处做了齐平化处理，减少高速行驶时的风噪以及气流分离带来的阻力。

　　动力总成的安装边界设定上，后舱预留了中置动力总成的安装空间，安装点的位置可以兼容V6双涡轮增压发动机以及纯电动力总成的布局，发动机舱的散热开口设置在车尾两侧以及后窗上方，行驶时的气流可以通过两侧开口进入发动机舱为动力总成散热，热空气通过后窗上方的导流槽快速抽出，避免热空气在舱内堆积影响动力输出效率。制动系统的安装空间预留了前六活塞后四活塞的卡钳安装位，刹车盘的最大安装尺寸为前380mm后360mm，轮拱内部的空间可以容纳刹车通风导管的布置，导管从车头的进气口直接将冷空气导向刹车卡钳和刹车盘，在连续赛道驾驶时可以将刹车盘温度控制在600摄氏度以内，避免制动热衰减。

　　悬架系统的设计上采用前后双叉臂式独立悬架，上叉臂采用铝合金锻造结构，下叉臂采用铝合金铸造结构，减震器采用绞牙可调式结构，减震器的安装位置做了倾斜角度设定，既可以降低减震器塔顶的安装高度，降低整车重心，也可以优化悬架的运动几何，在车轮上下跳动时将轮距变化量控制在5mm以内，减少轮胎的异常磨损，保证过弯时轮胎的接地面积最大化。防倾杆的直径设定为前28mm后22mm，前后防倾杆都预留了多段调节孔位，可以根据不同赛道的特性调整防倾杆的刚度，改变整车的转向特性，适配不同驾驶风格的需求。

　　内饰部分的安装边界围绕赛道驾驶需求设定，座舱内预留了赛车座椅的安装位，座椅安装点的位置可以兼容不同尺寸的桶形赛车座椅，方向盘位置可以实现前后100mm、上下50mm的调节范围，仪表盘位置采用全液晶显示屏的安装位，显示屏角度向驾驶员一侧倾斜15度，方便驾驶员在驾驶过程中快速读取车速、转速、水温等关键信息。中控台部分做了极简设计，仅保留必要的功能按键，所有按键都布置在驾驶员触手可及的位置，避免驾驶过程中分散注意力，座舱内部的线束都采用隐藏式布置，固定在车身结构的预留线槽内，避免线束晃动产生异响，也方便后期赛事改装时的线路调整。
