卡萨贝拉浴室清洁拖把结构设计

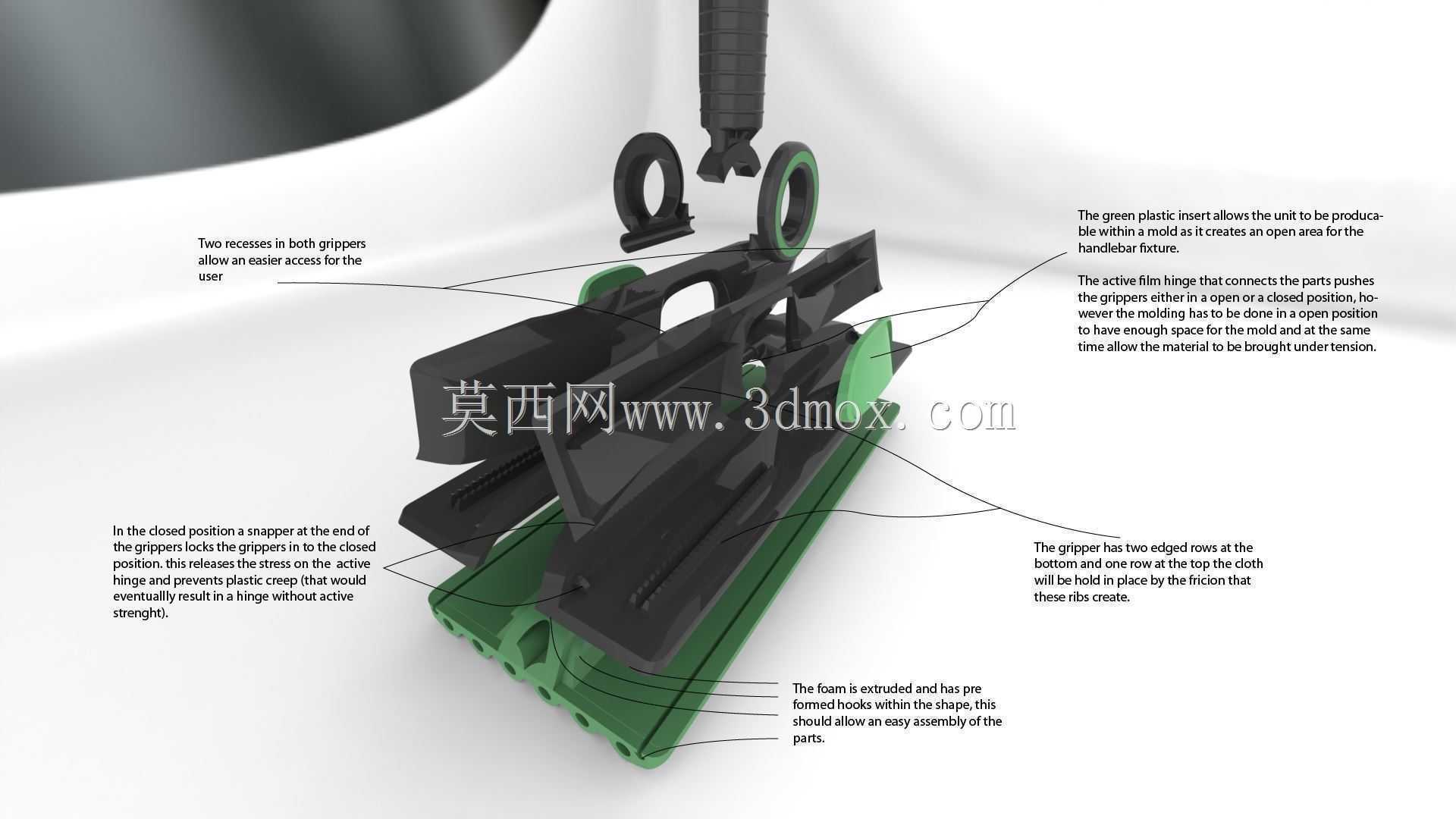

　　这款清洁器具的结构设计完全围绕浴室场景的高频清洁需求展开，日常使用中可覆盖瓷砖地面、墙面接缝、淋浴区玻璃底边等易积垢区域的擦拭作业，适配干湿两类清洁布的使用需求，无需额外搭配辅助固定件即可完成清洁耗材的快速更换。从结构逻辑来看，拖板主体采用低重心布局，作业时贴附压力均匀分布在整个清洁面，不会出现边角翘起漏擦的问题，针对浴室常见的毛发、皂垢残留，拖板前端做了微翘过渡处理，推进过程中不会卡滞在地漏边缘、瓷砖勾缝凸起位置，能顺畅通过常见的地面高差。夹持机构是整个结构的核心设计点，摒弃了传统的粘扣、卡扣固定方式，采用四组对称分布的弹性夹持爪，沿拖板长边等距排布，每个夹持爪的开合行程控制在12mm区间，使用者无需弯腰调整对位，

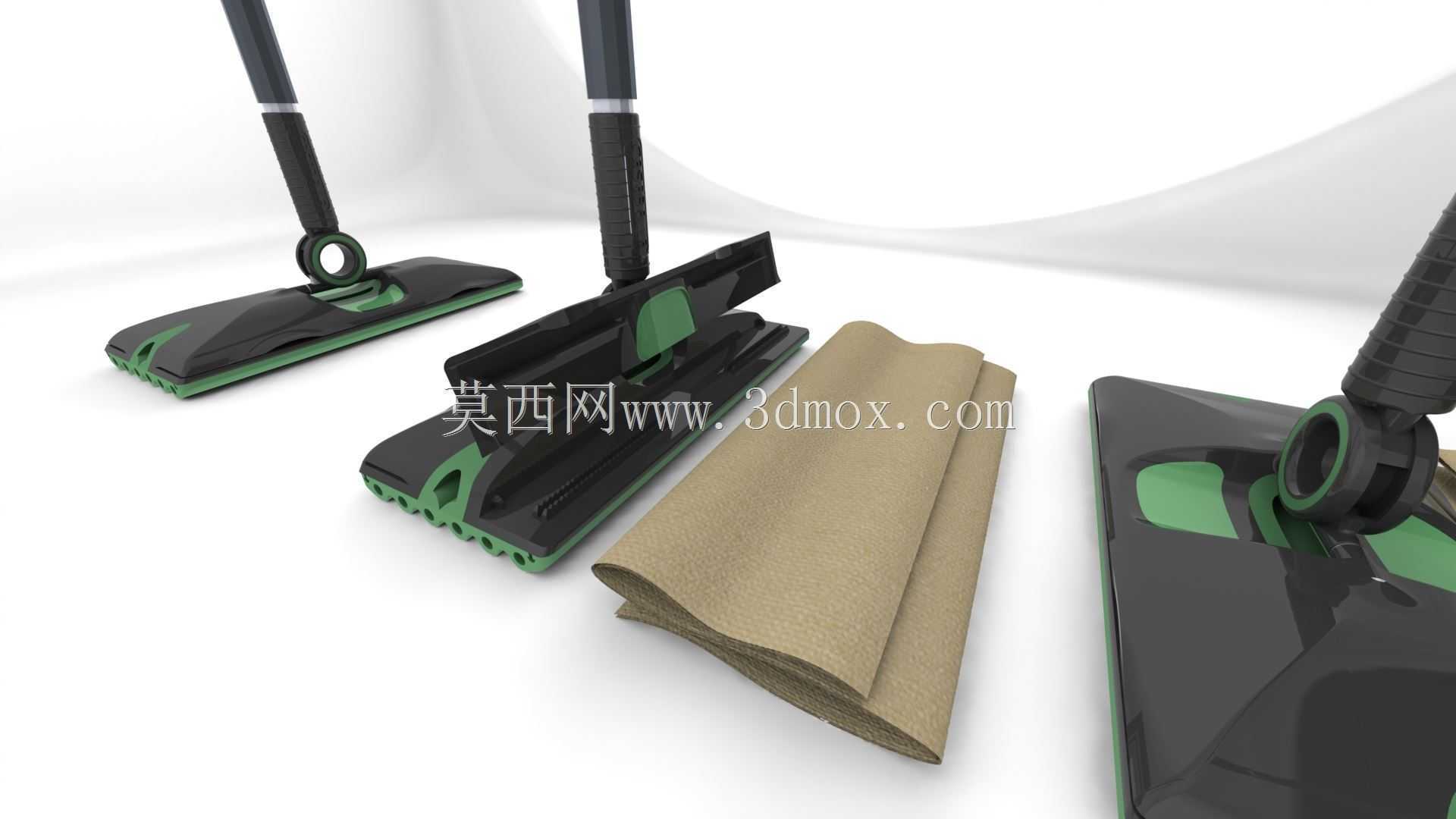

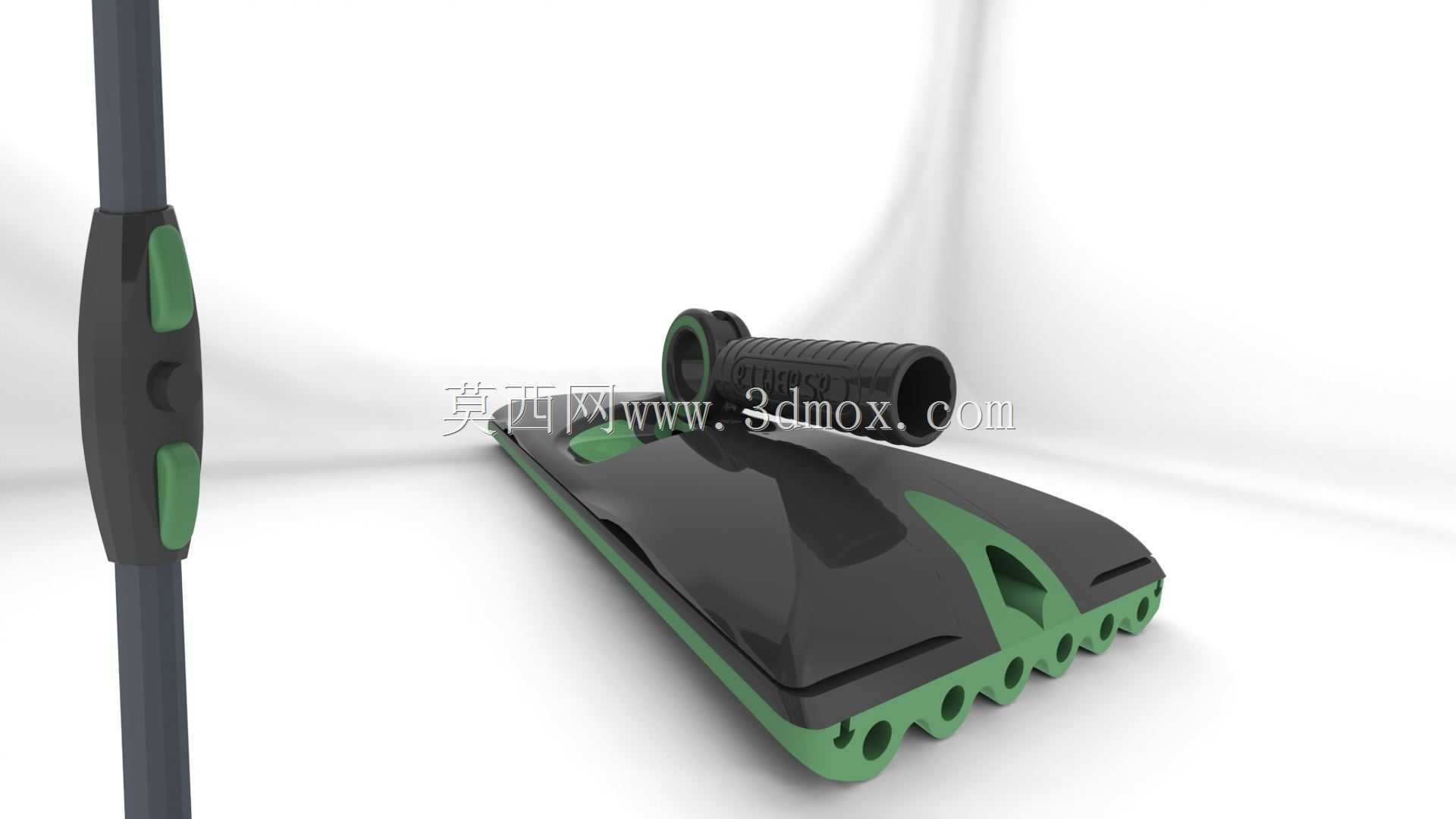

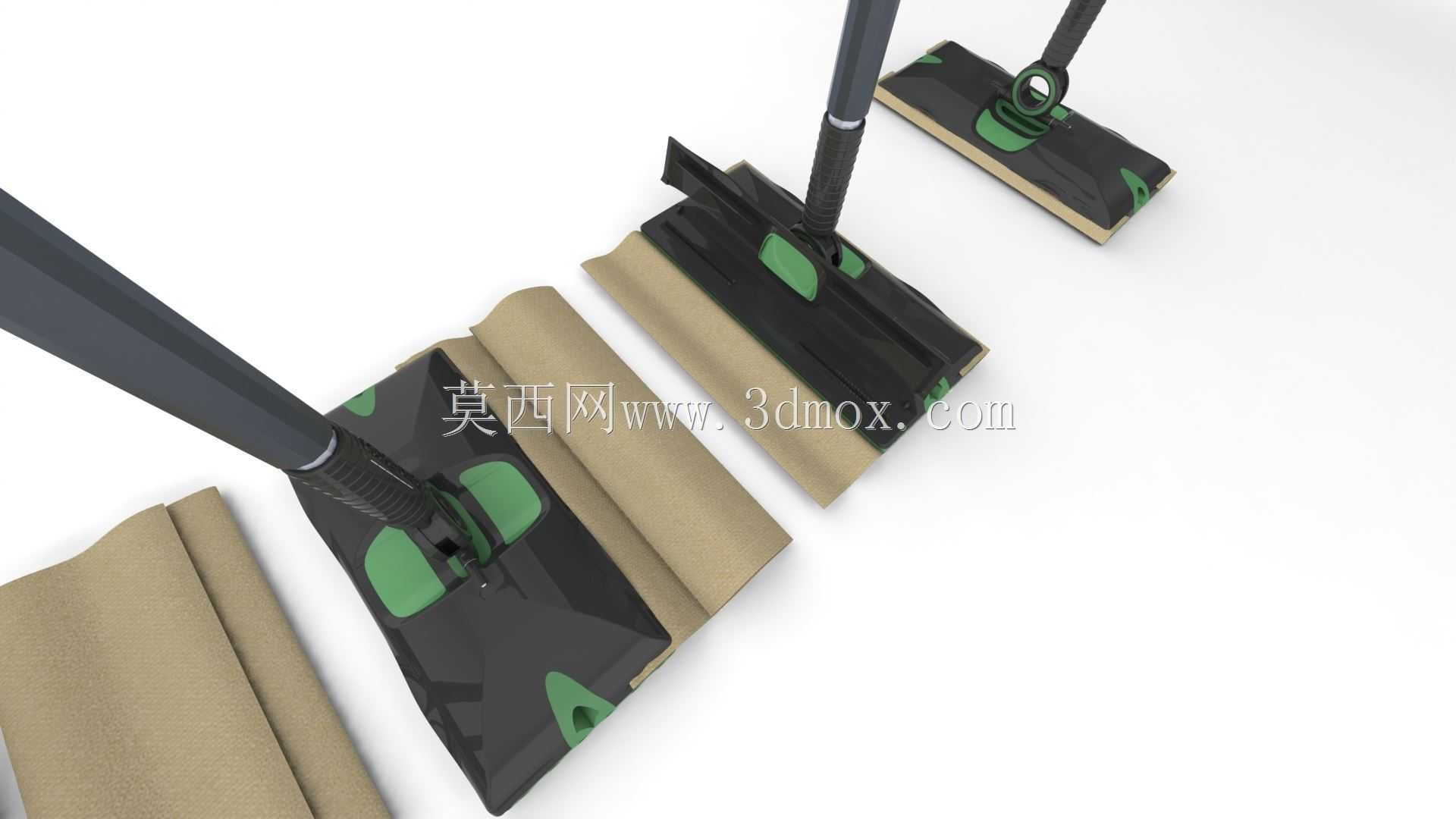

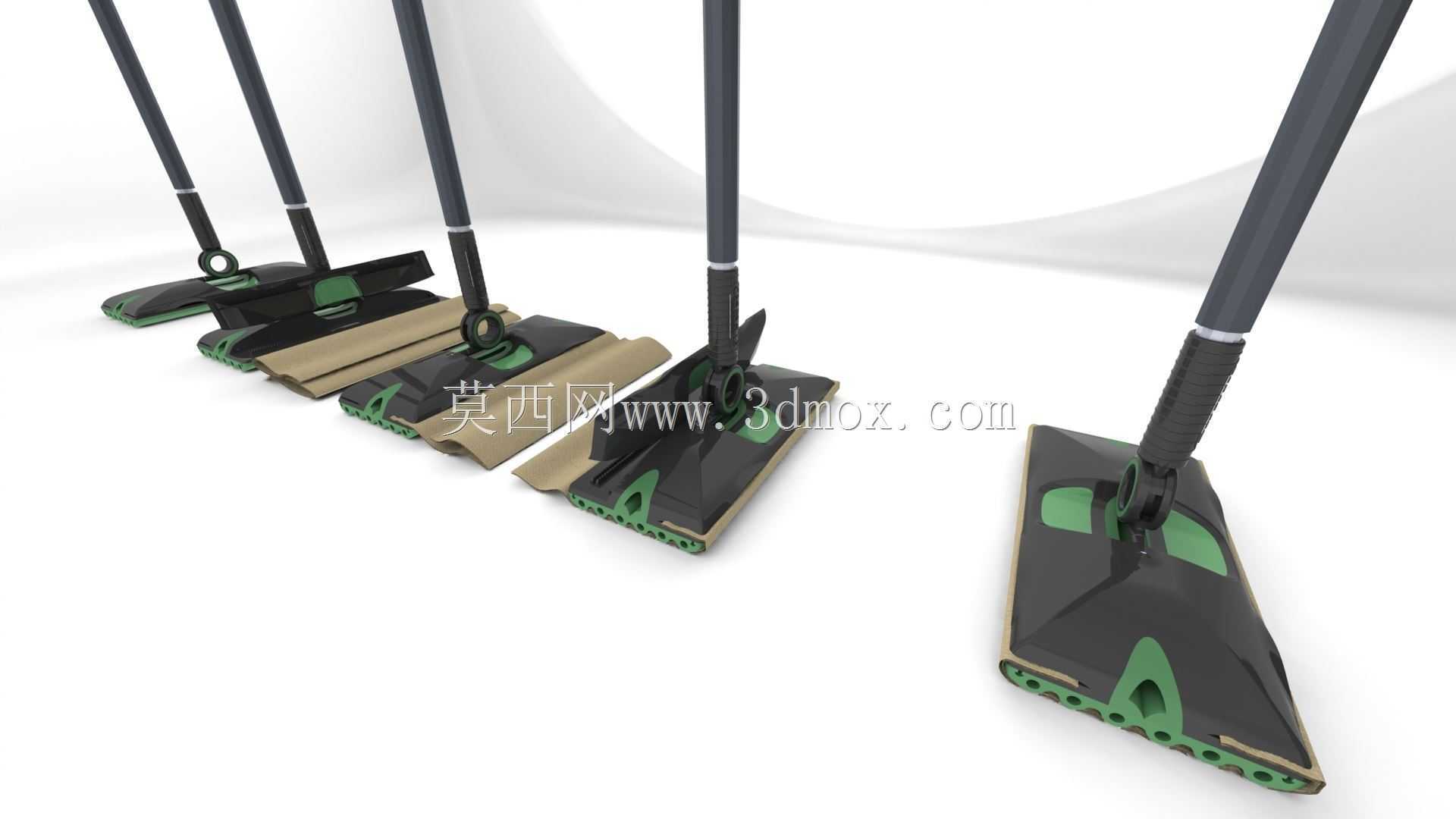

　　单手握住拖杆向上提拉即可带动夹持爪同步张开，将一次性清洁布或者可复用微纤维布平铺在地面后，下压拖板就能自动完成布面的张紧固定，夹持力经过调校，即便来回反复擦拭带水的瓷砖面，布面也不会出现移位、松脱的情况，更换时再次提拉拖杆即可释放布面，全程无需手部接触脏污布面，适配公共卫浴、家庭浴室等多场景的卫生使用需求。拖板底部的接触层采用软质PU材质注塑成型，邵氏硬度控制在60A左右，既不会过硬刮伤釉面瓷砖、亚克力淋浴底盆，也不会过软导致清洁时压力不足无法带走顽固皂垢，该软质层通过嵌件注塑的方式与主体ABS硬胶框架结合，长期接触浴室清洁剂、热水也不会出现脱层、发硬的问题。拖杆与拖板的连接位置采用万向铰接结构，可实现左右180度、

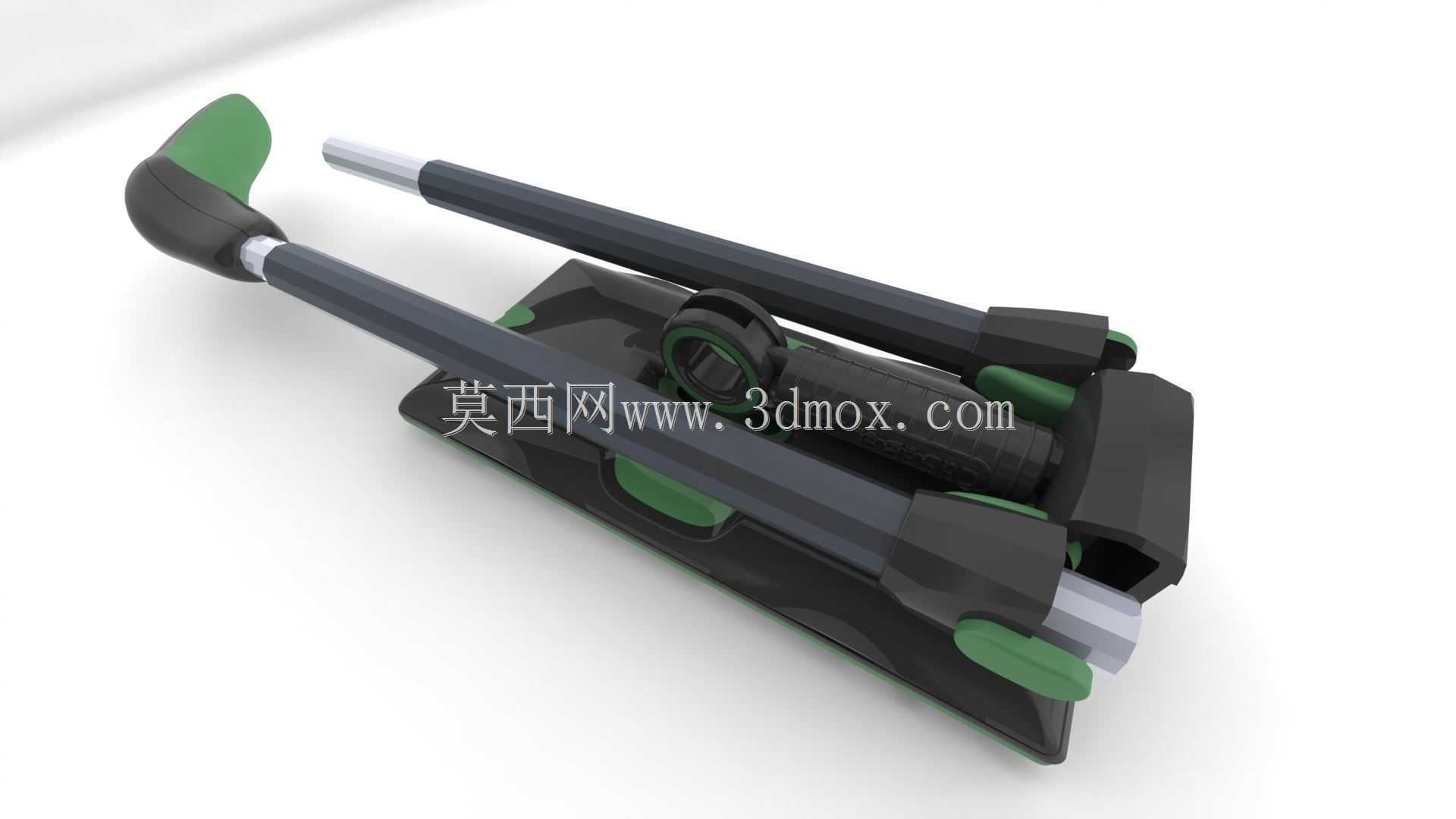

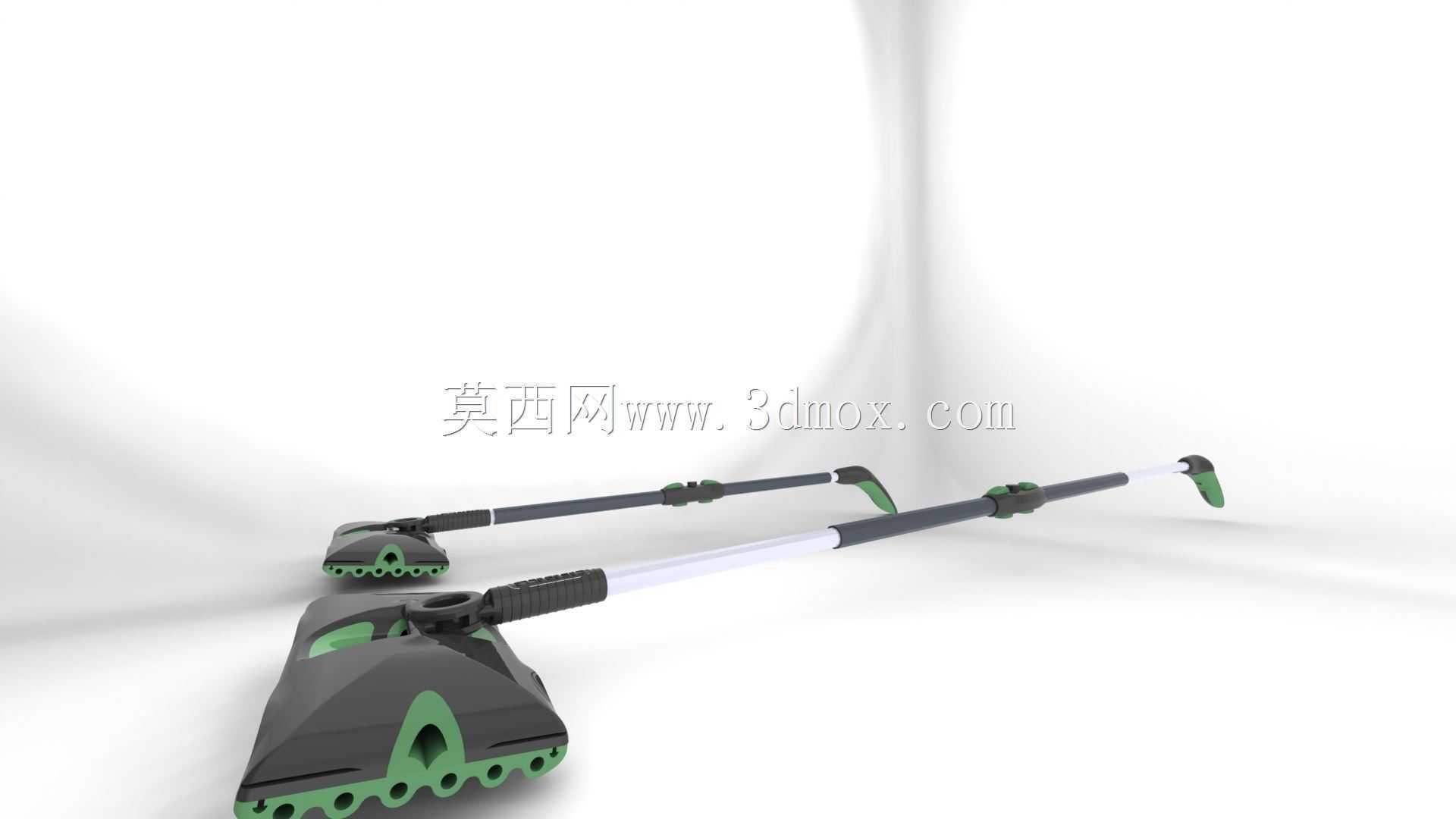

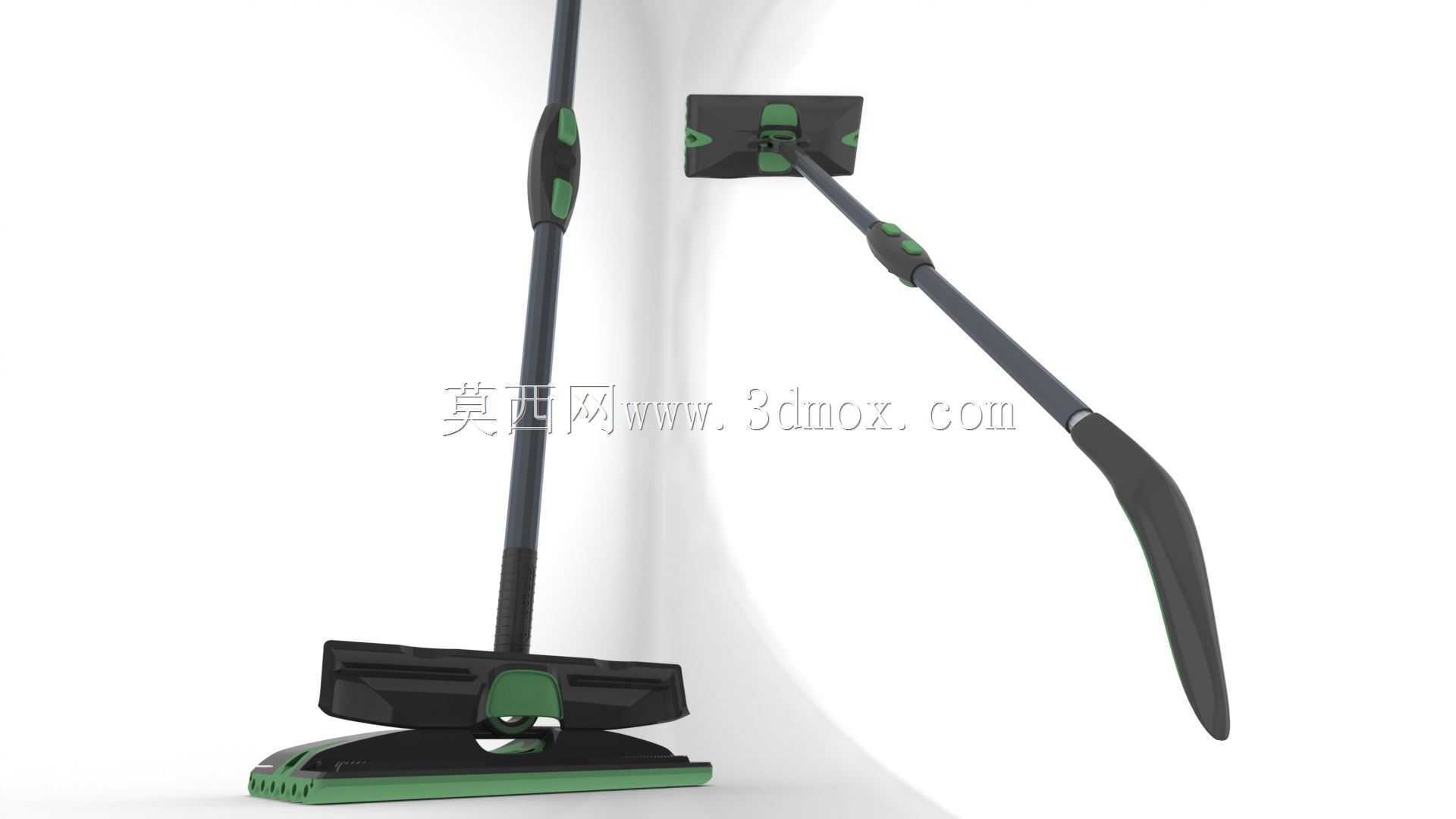

　　前后90度的转动角度，清洁马桶侧边、浴室柜底部等狭窄缝隙时，无需大幅度调整身体姿态，转动拖杆即可让拖板贴合缝隙面完成擦拭，铰接位置内置阻尼结构，调整角度后不会出现自由垂落的问题，作业时的操控稳定性更好。从安装边界尺寸来看，拖板整体宽度控制在320mm，长度为120mm，厚度不超过35mm，能够顺利伸入常规浴室柜底部100mm高度的悬空间隙，也可在宽度300mm以上的马桶侧边缝隙内顺畅移动，拖杆采用分段式连接结构，常规使用长度为1.2m，也可根据使用需求拆卸缩短至0.6m，适配高位墙面、淋浴龙头周边等较高位置的清洁作业。整个结构的受力路径经过优化，下压力通过拖杆传递至铰接点后，会均匀分散到拖板的四个受力支撑位，

　　长期使用不会出现拖板中部变形、夹持爪错位的问题，所有外露的结构棱边都做了R3以上的圆角处理，清洁过程中磕碰卫浴陶瓷件、玻璃隔断也不会造成表面划伤。针对浴室高湿的使用环境，所有金属铰接部件都采用304不锈钢材质，弹簧部件做了镀镍防锈处理，长期处于高湿度环境下也不会出现锈迹污染清洁面的问题，塑料部件的原料中添加了抗UV剂与防霉成分，即便长期放置在淋浴区旁的潮湿位置，也不会出现表面发霉、材质变脆的问题。
