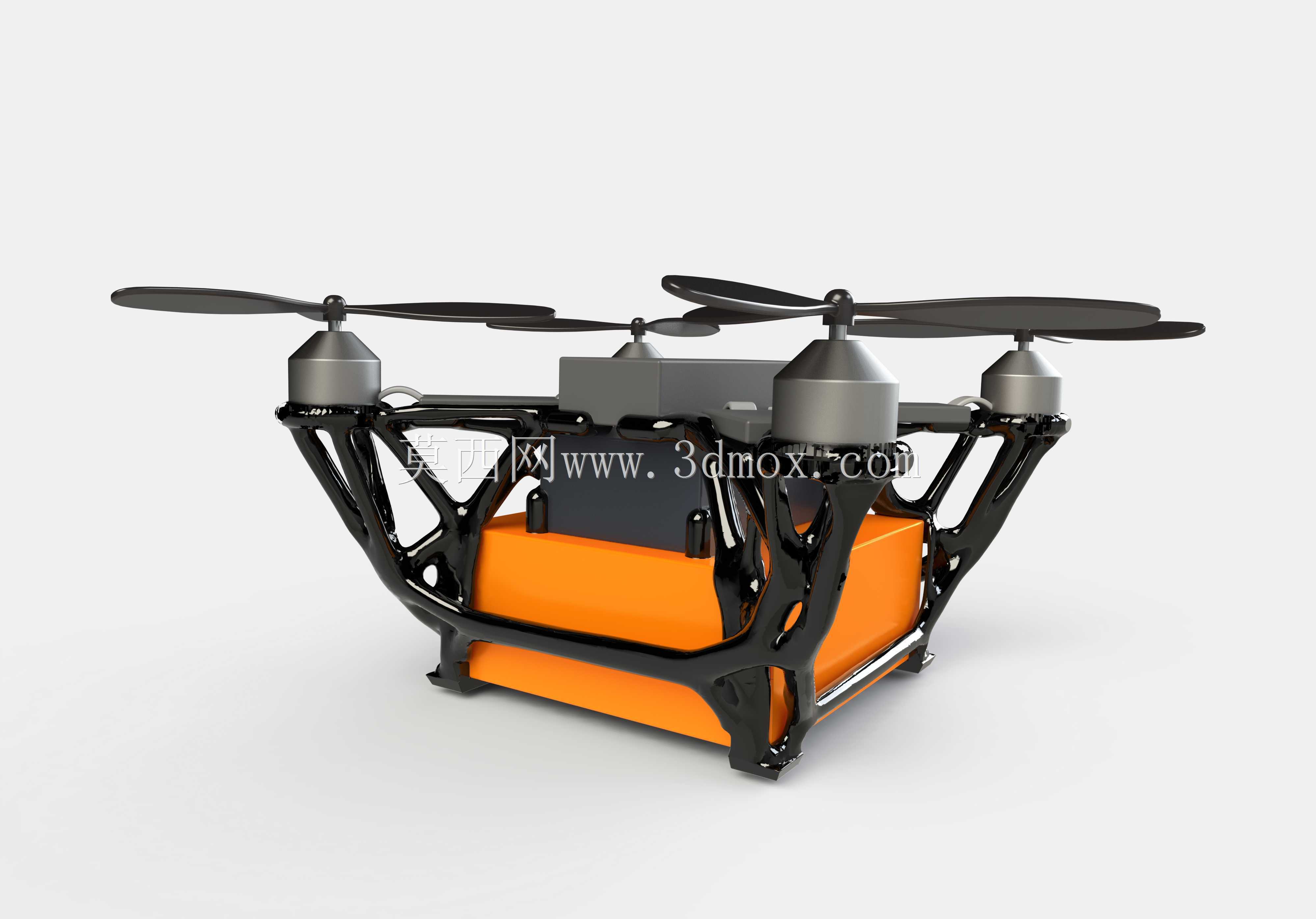

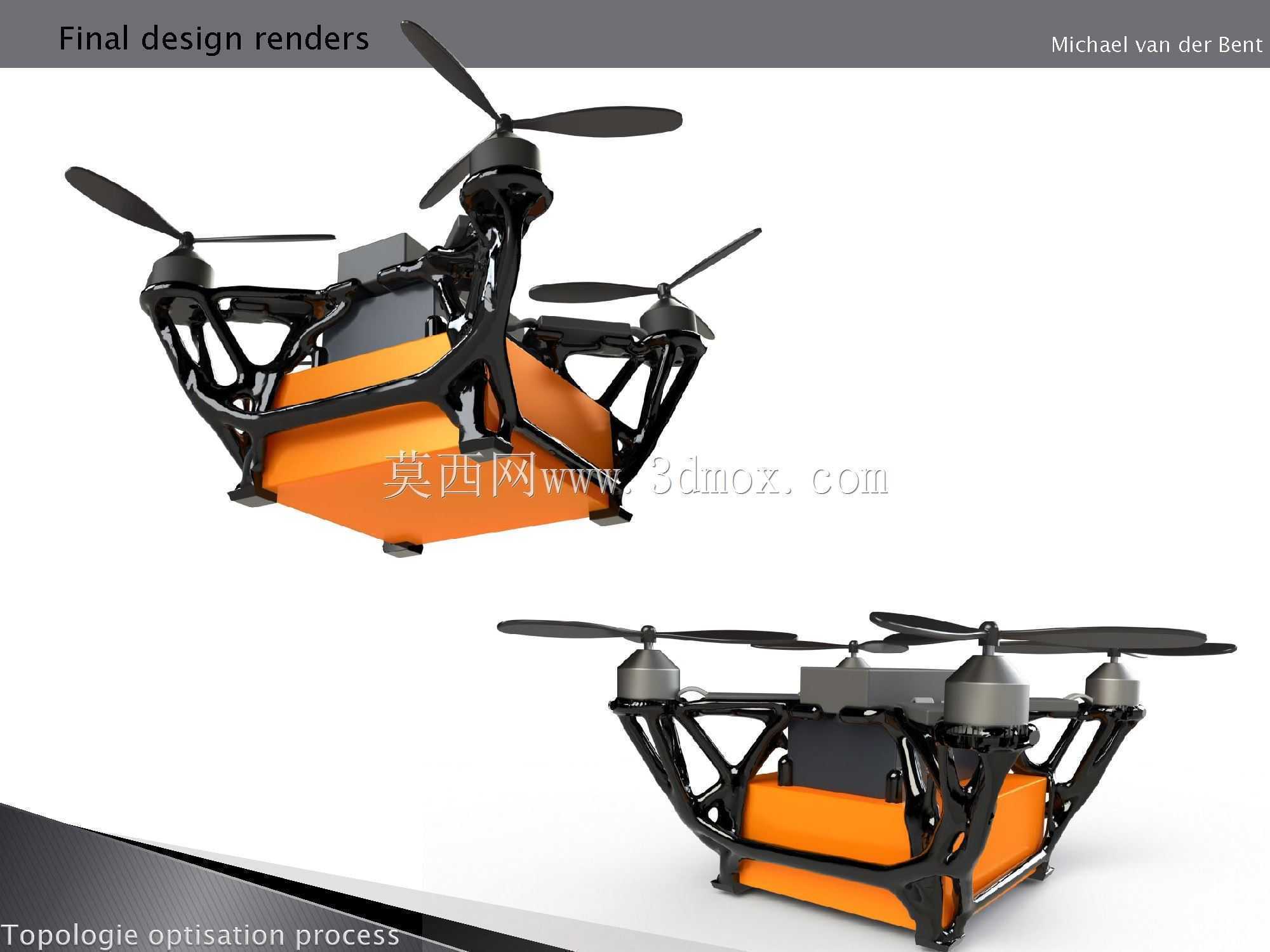

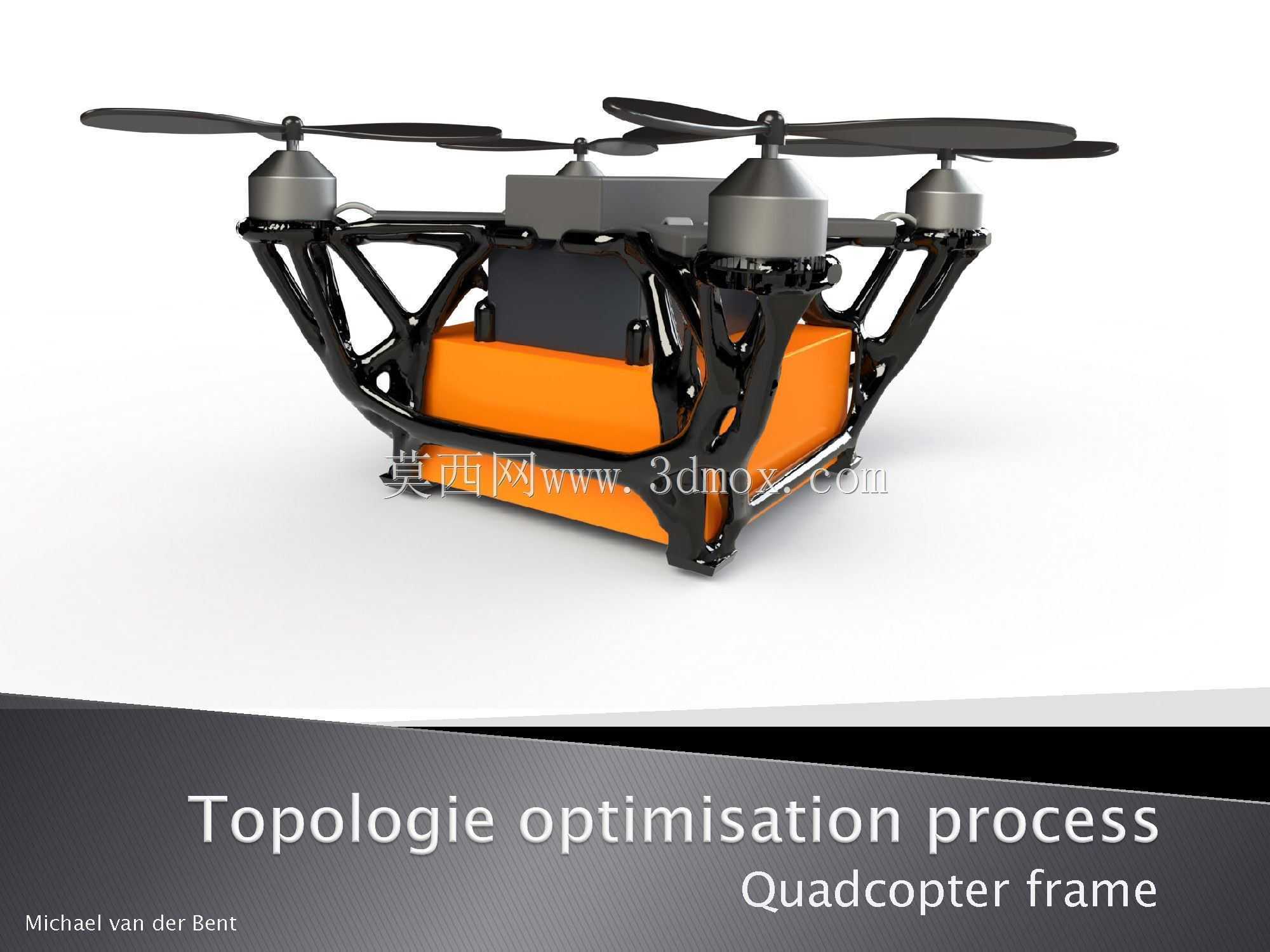

拓扑优化结构四旋翼飞行载具设计

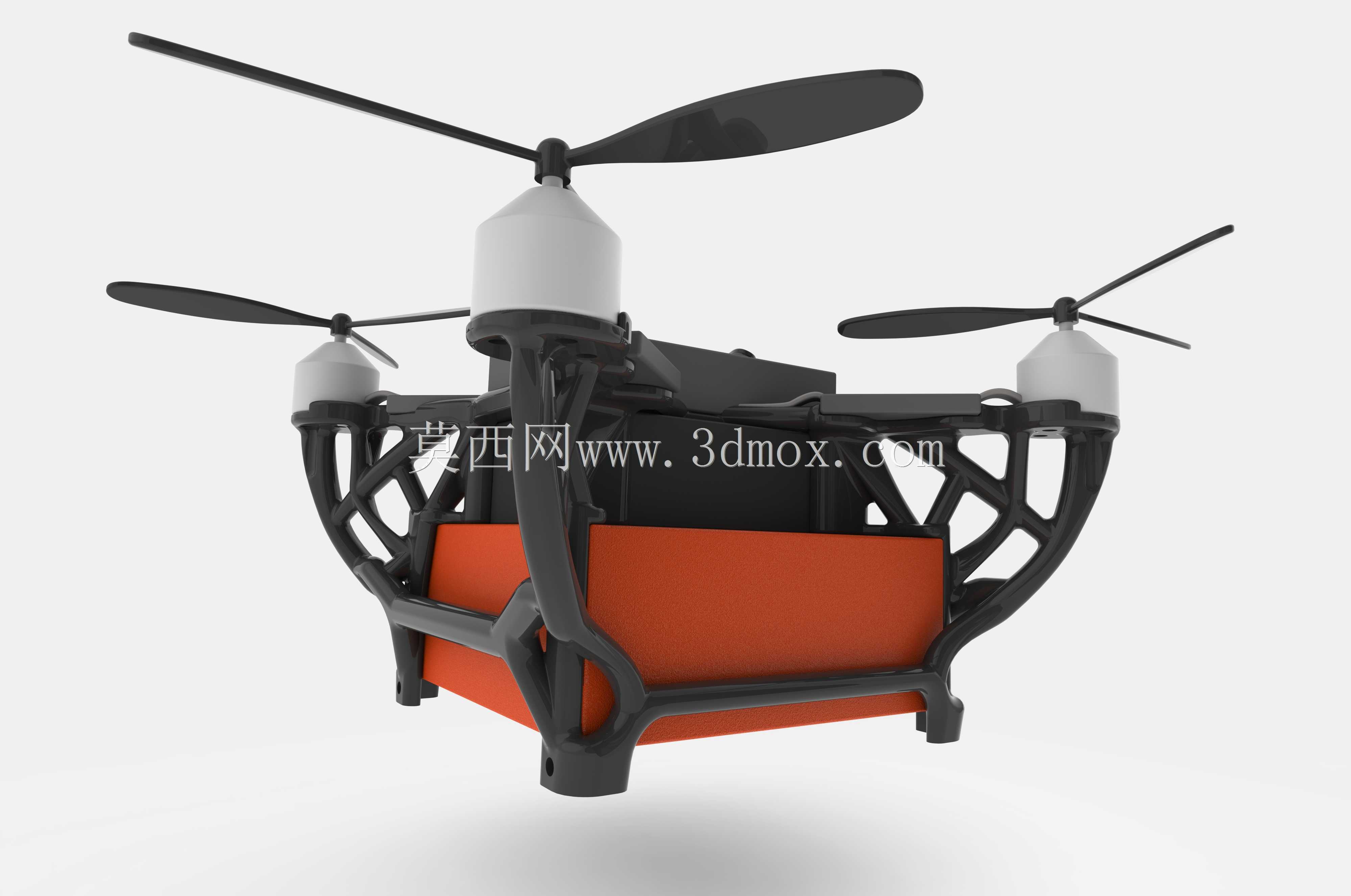

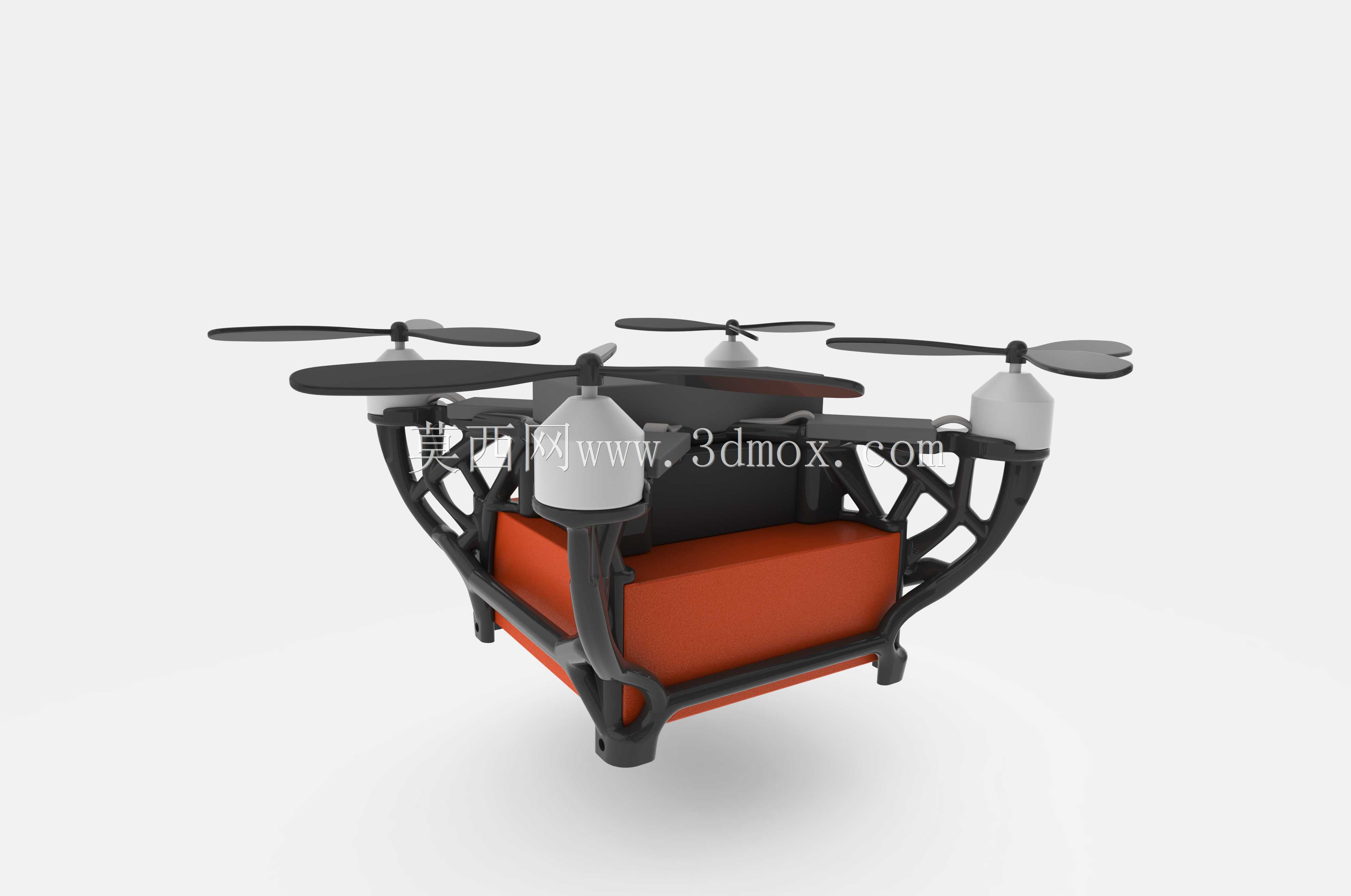

　　这款四旋翼飞行载具的机架结构采用拓扑优化思路完成设计，核心目标是在保证结构刚度、强度满足飞行工况要求的前提下，尽可能降低机架自身重量，提升整机的载荷携带能力与续航表现。从实际应用场景来看，这类优化后的机架结构可适配小范围巡检、轻量载荷投送、近景航拍等多种作业场景，相比传统等截面管材拼接的机架，在相同起飞重量下能预留更多载荷余量，搭载不同功能的任务模块时不需要额外强化机架连接部位。

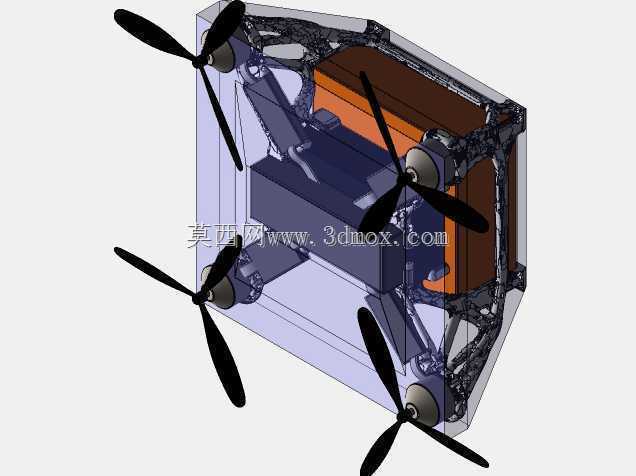

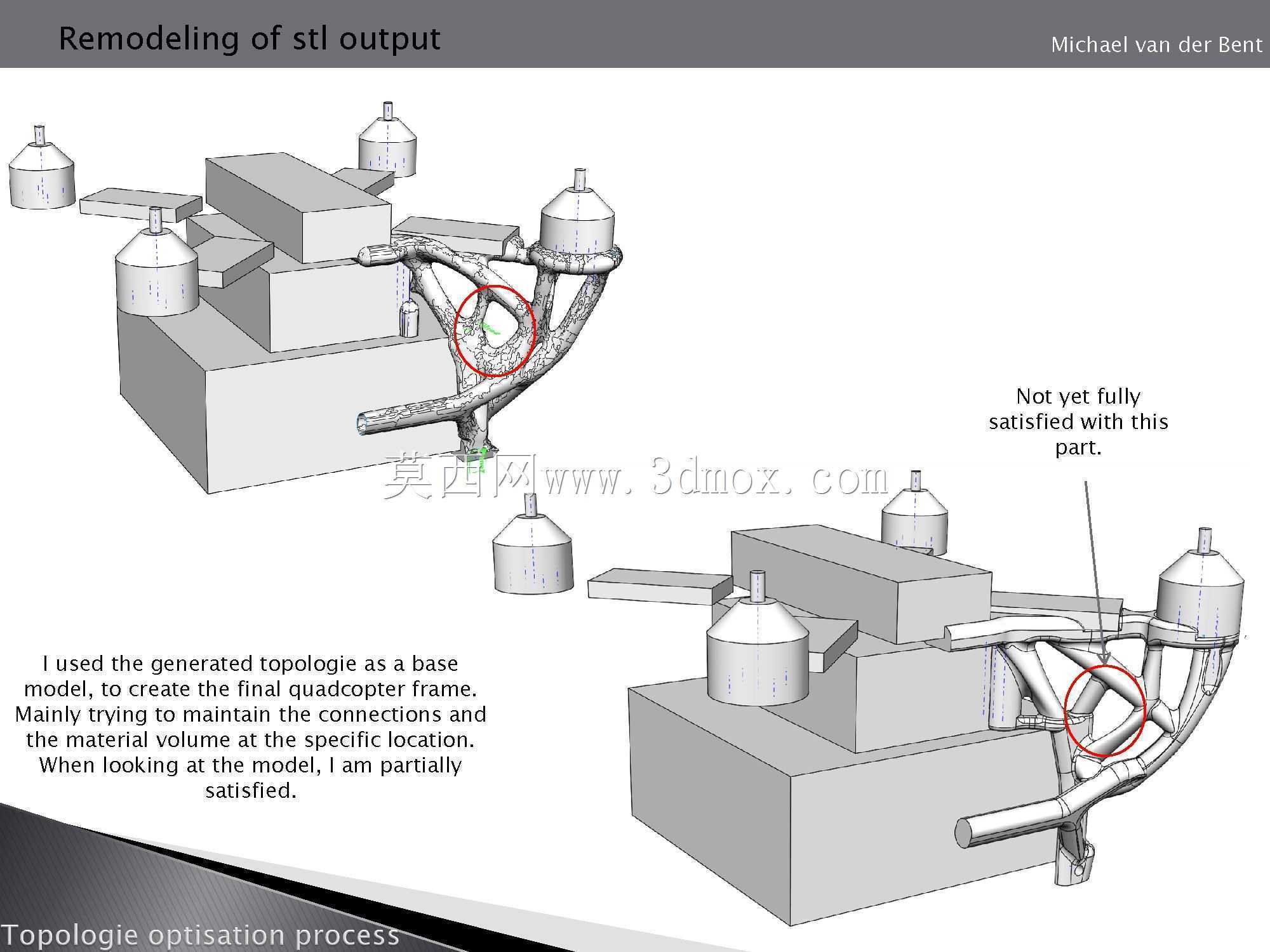

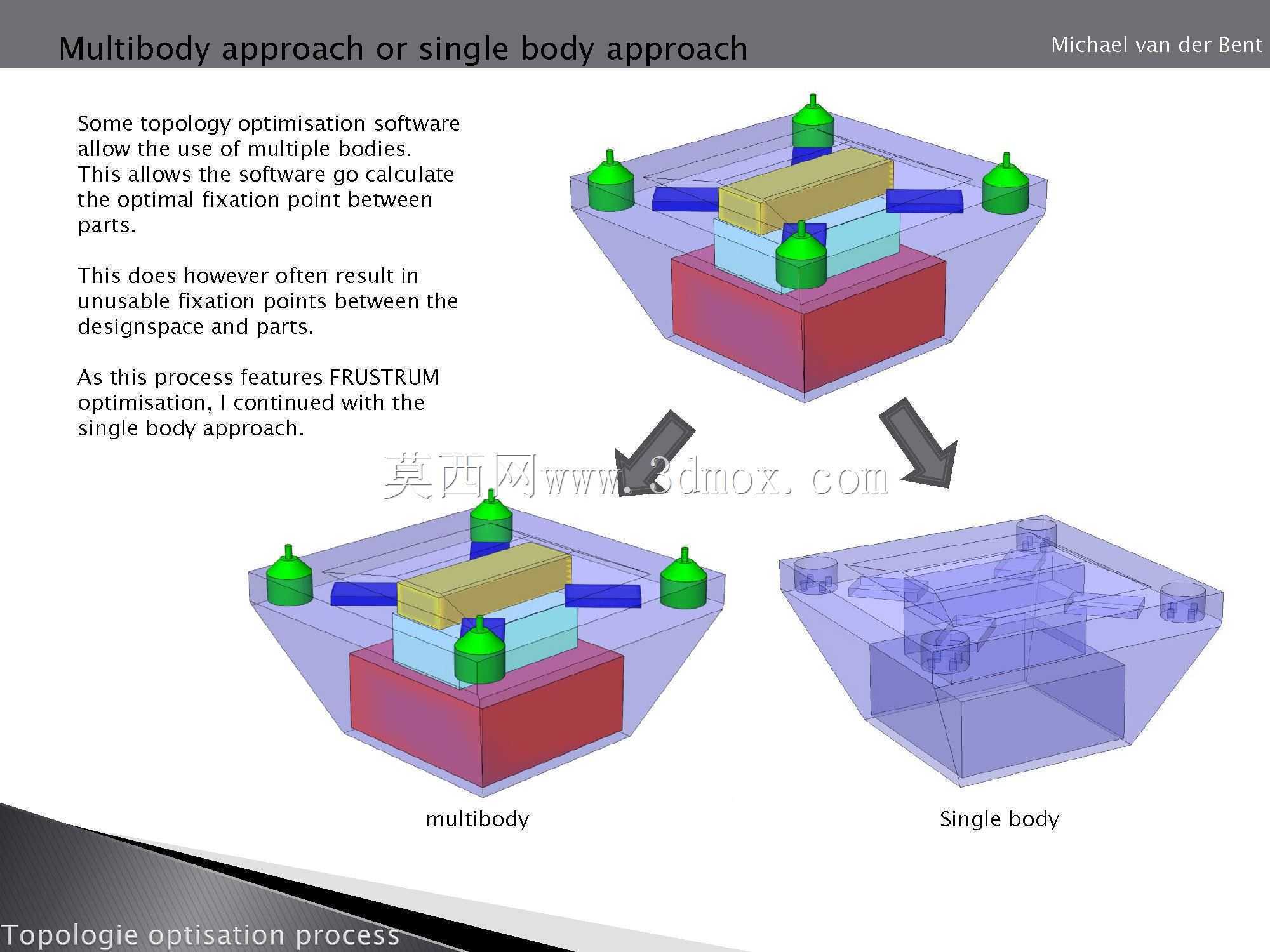

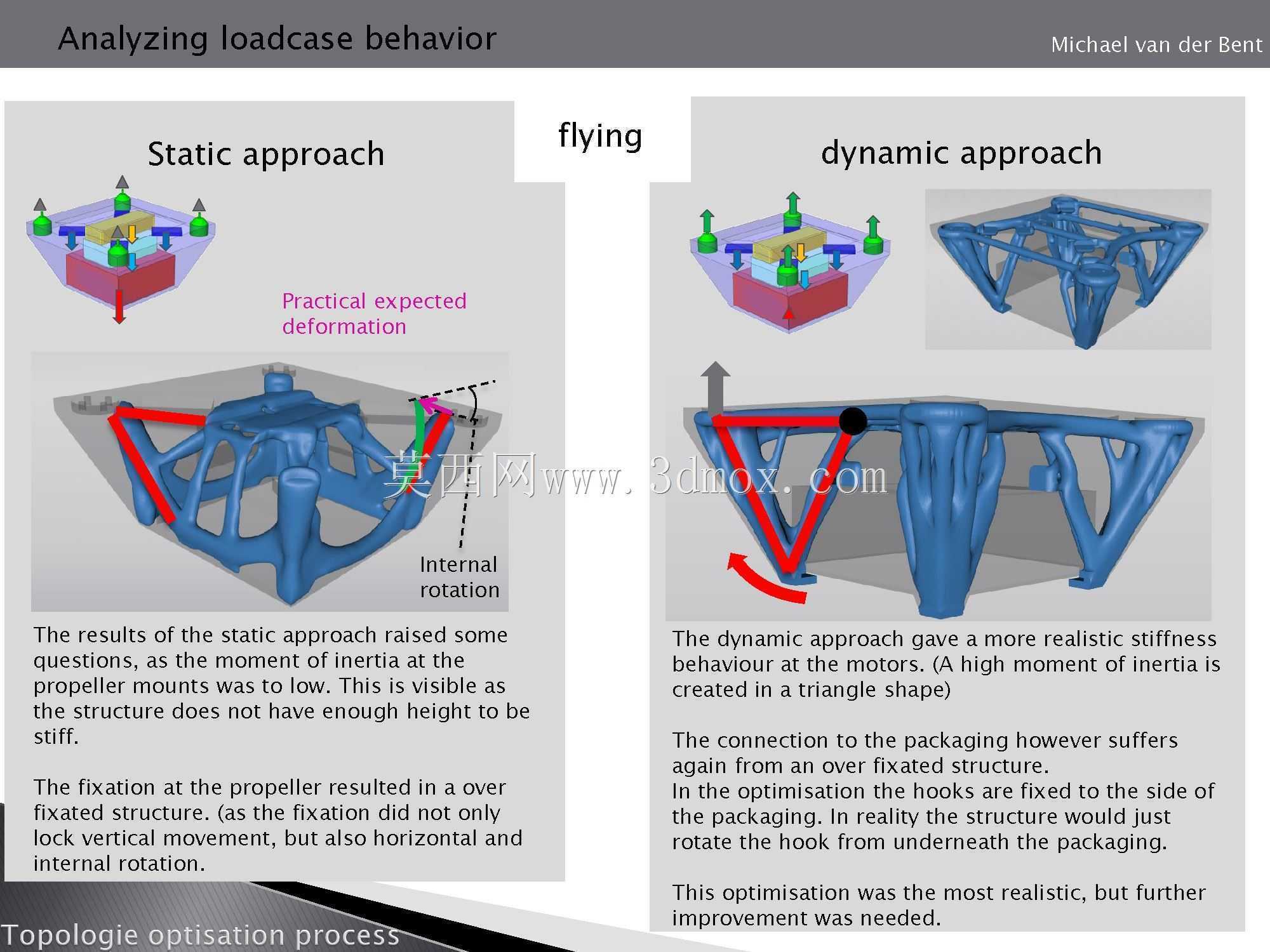

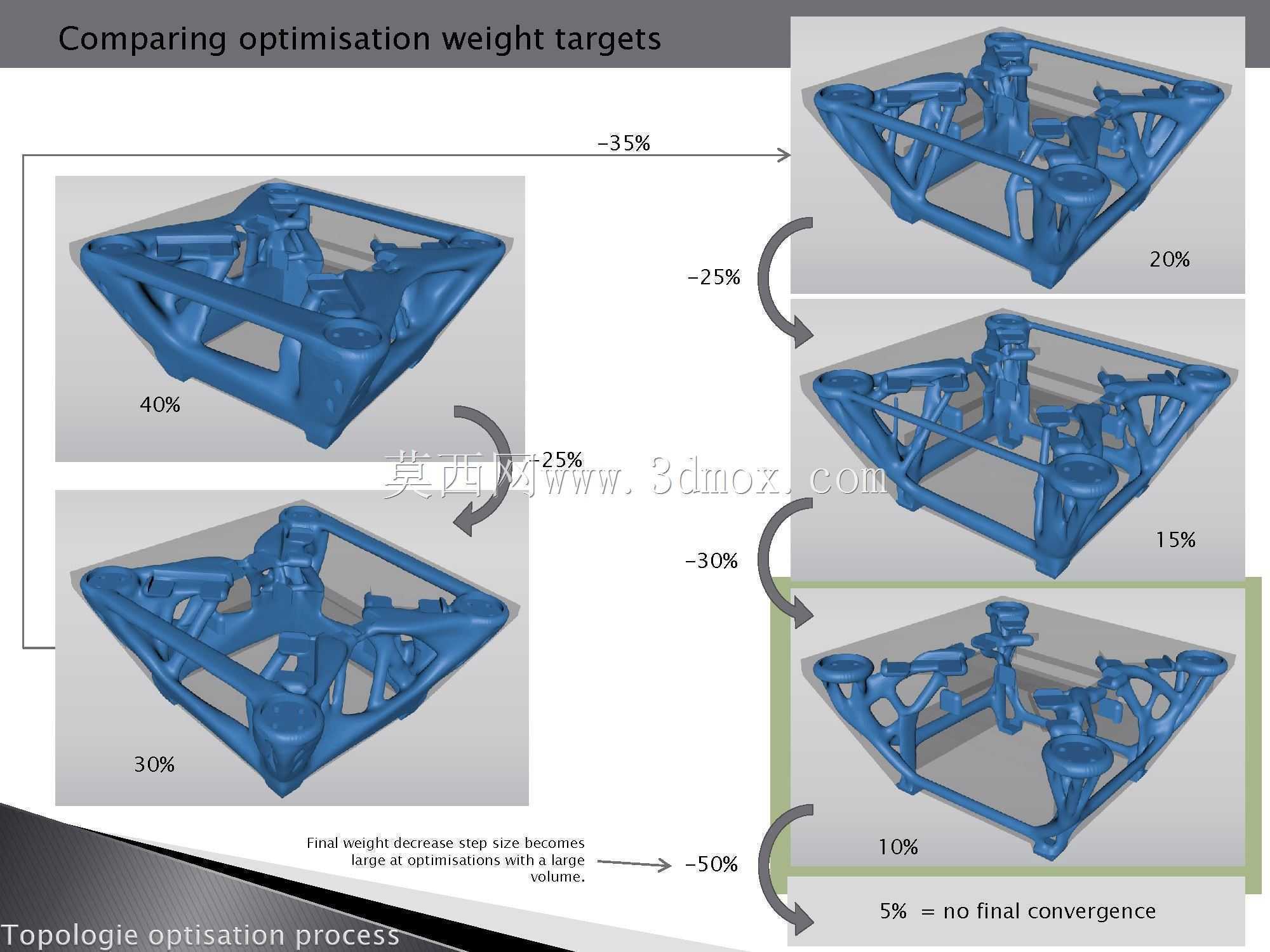

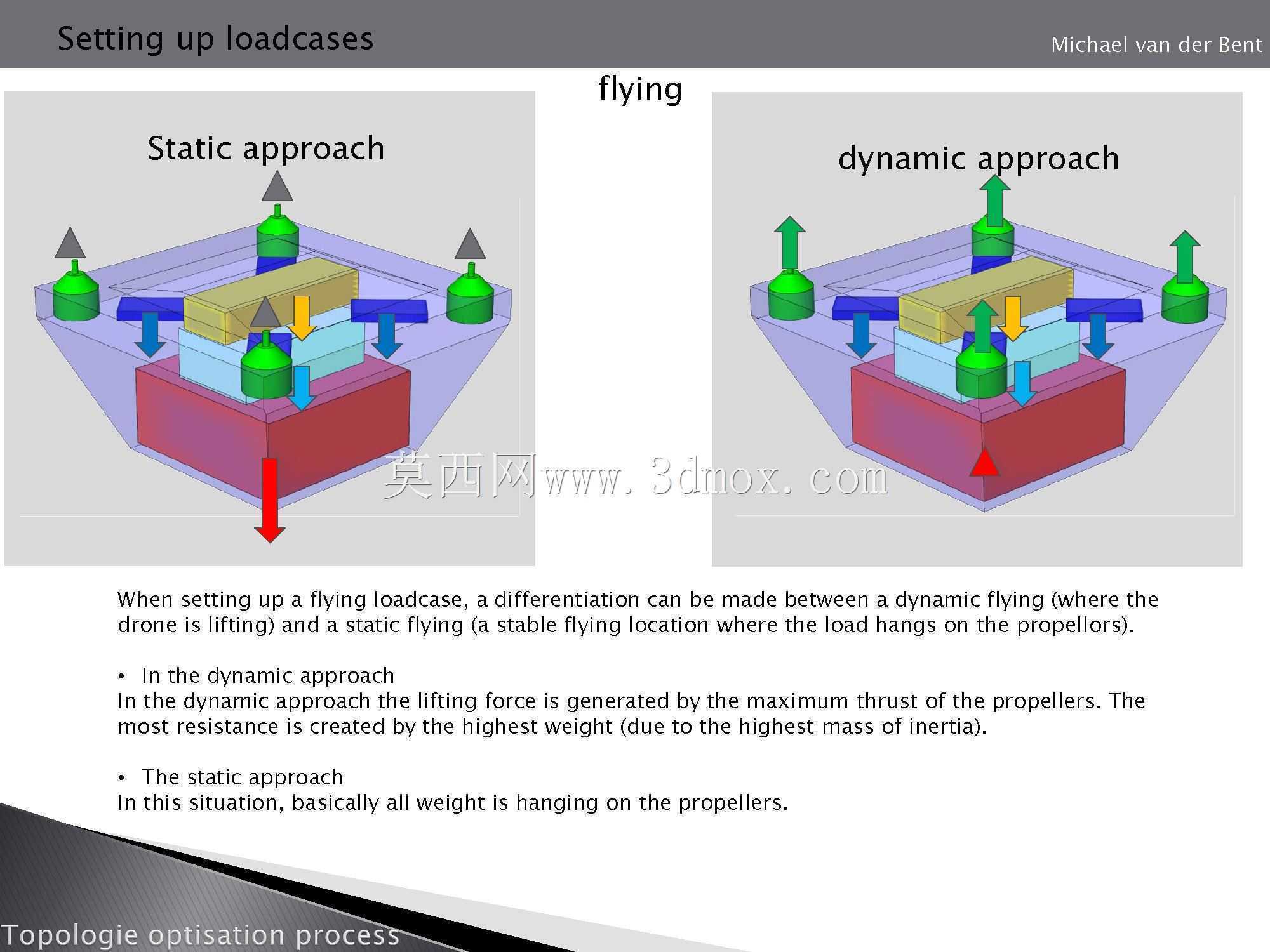

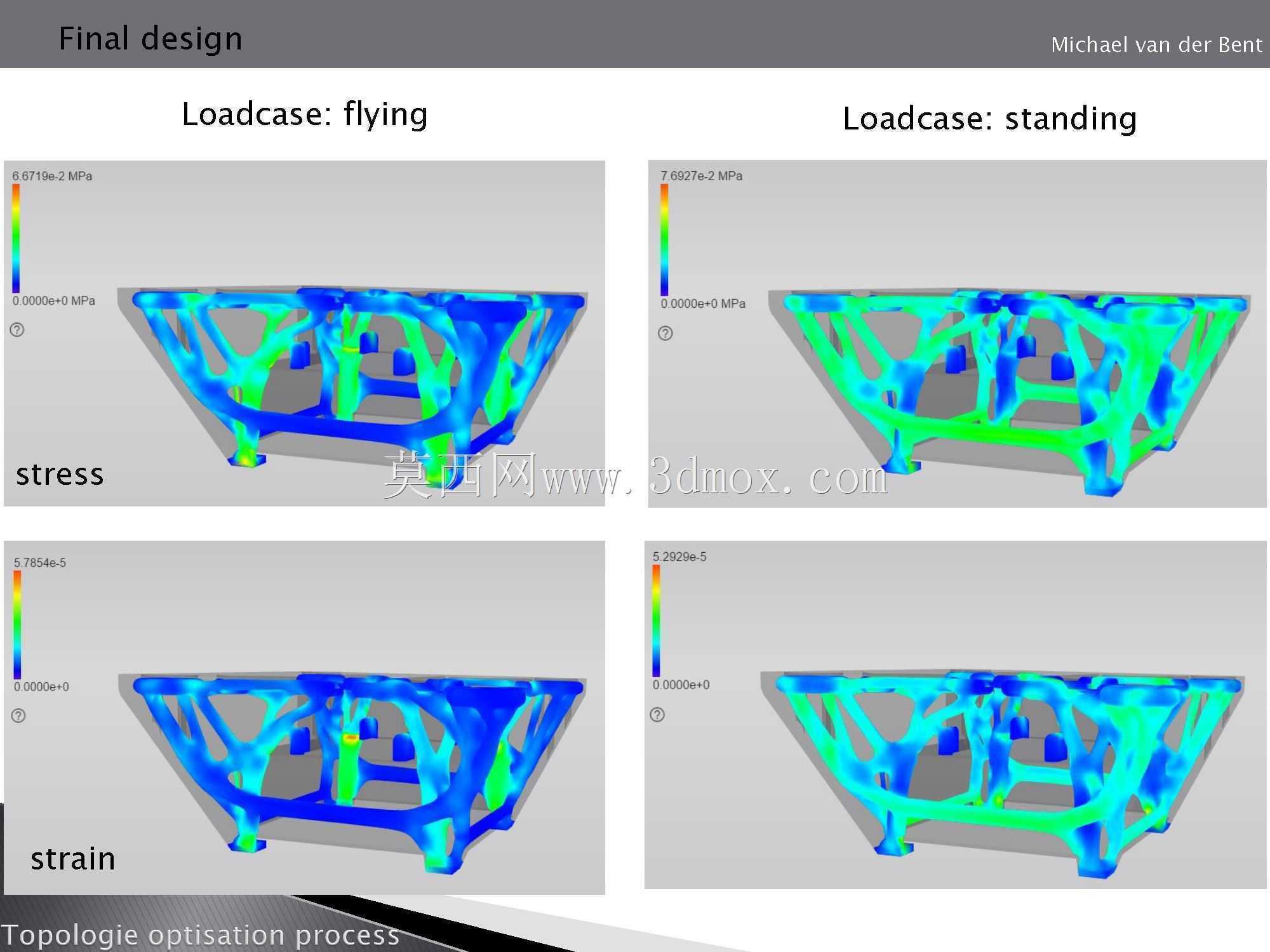

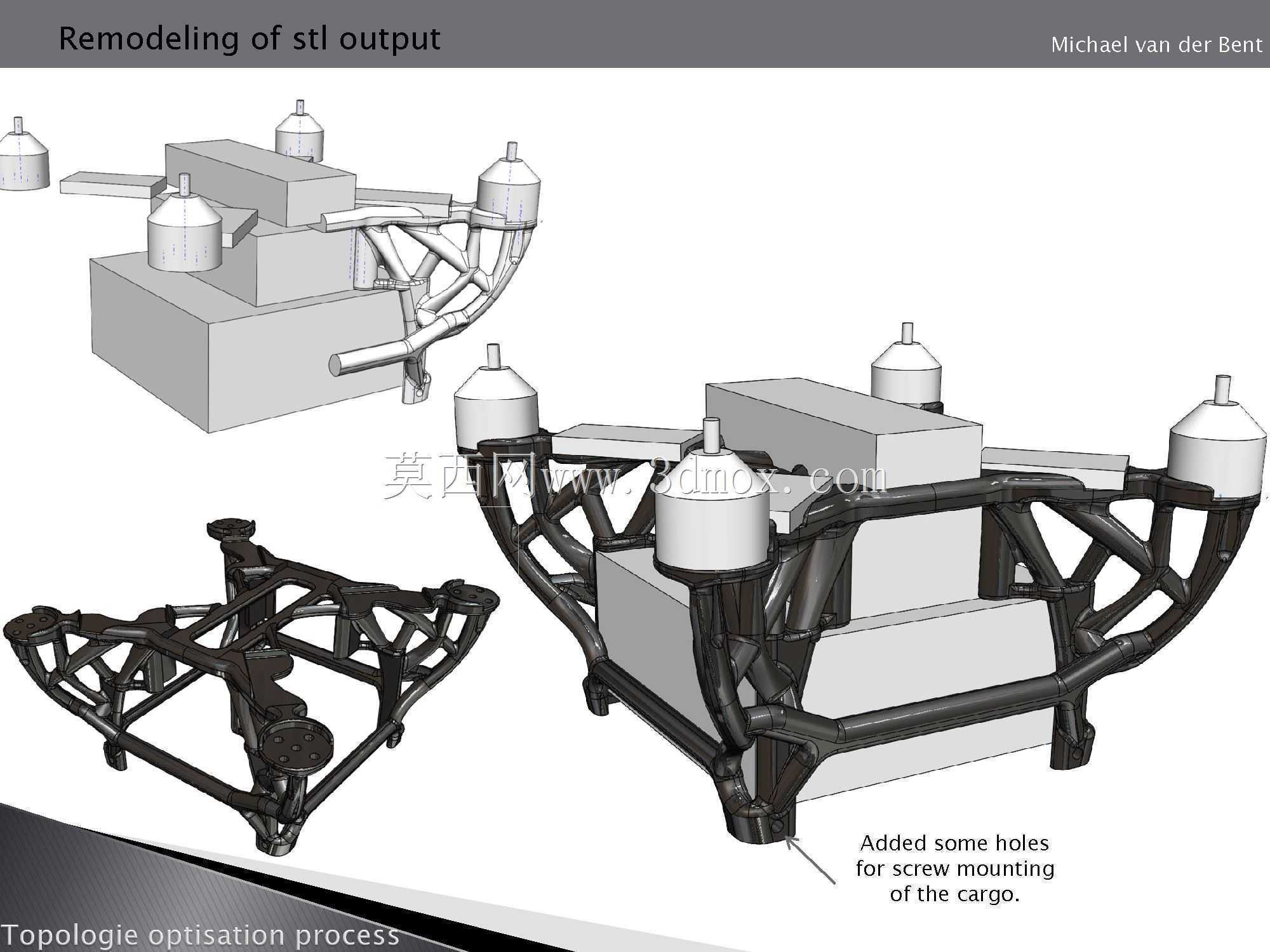

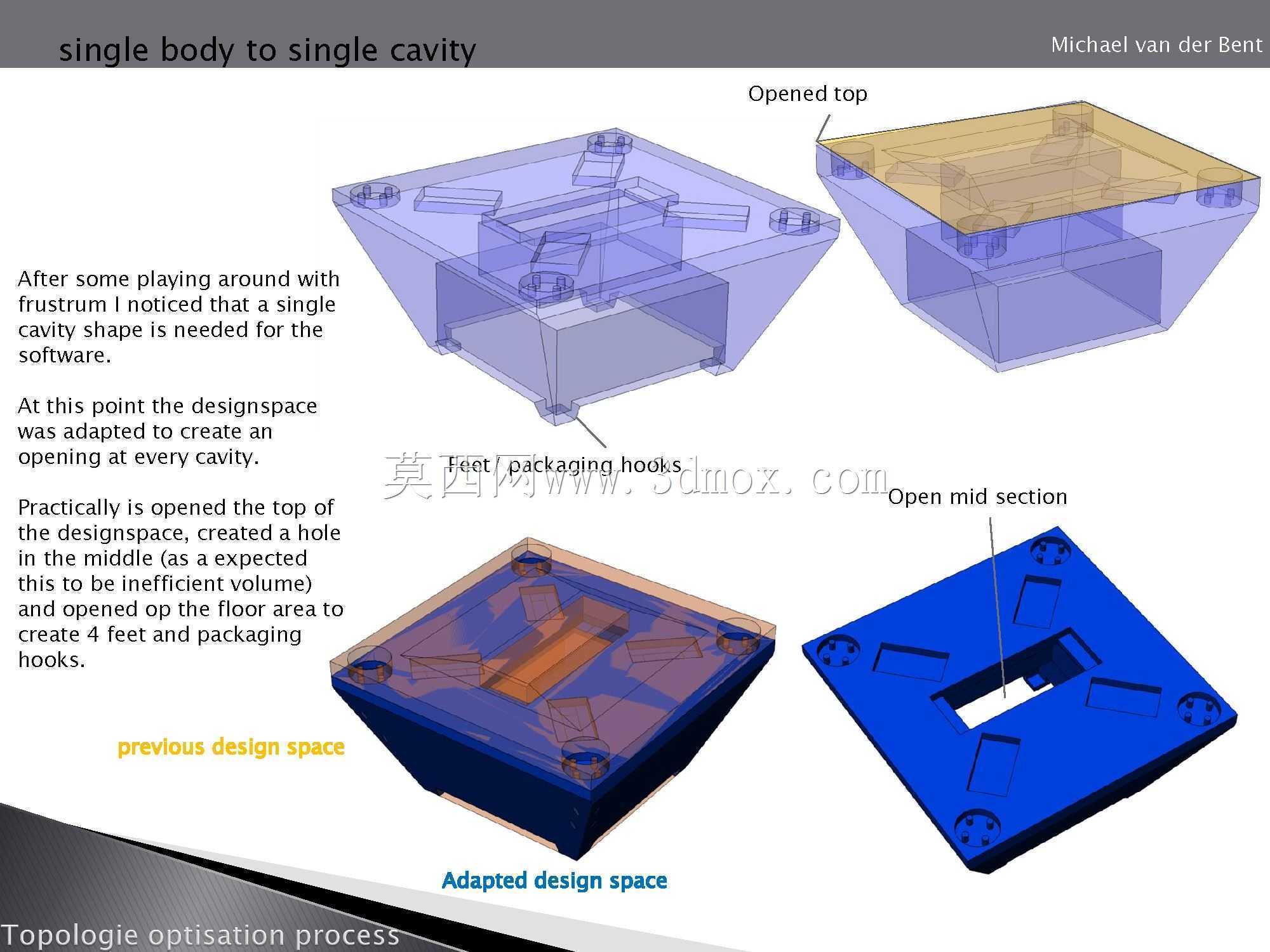

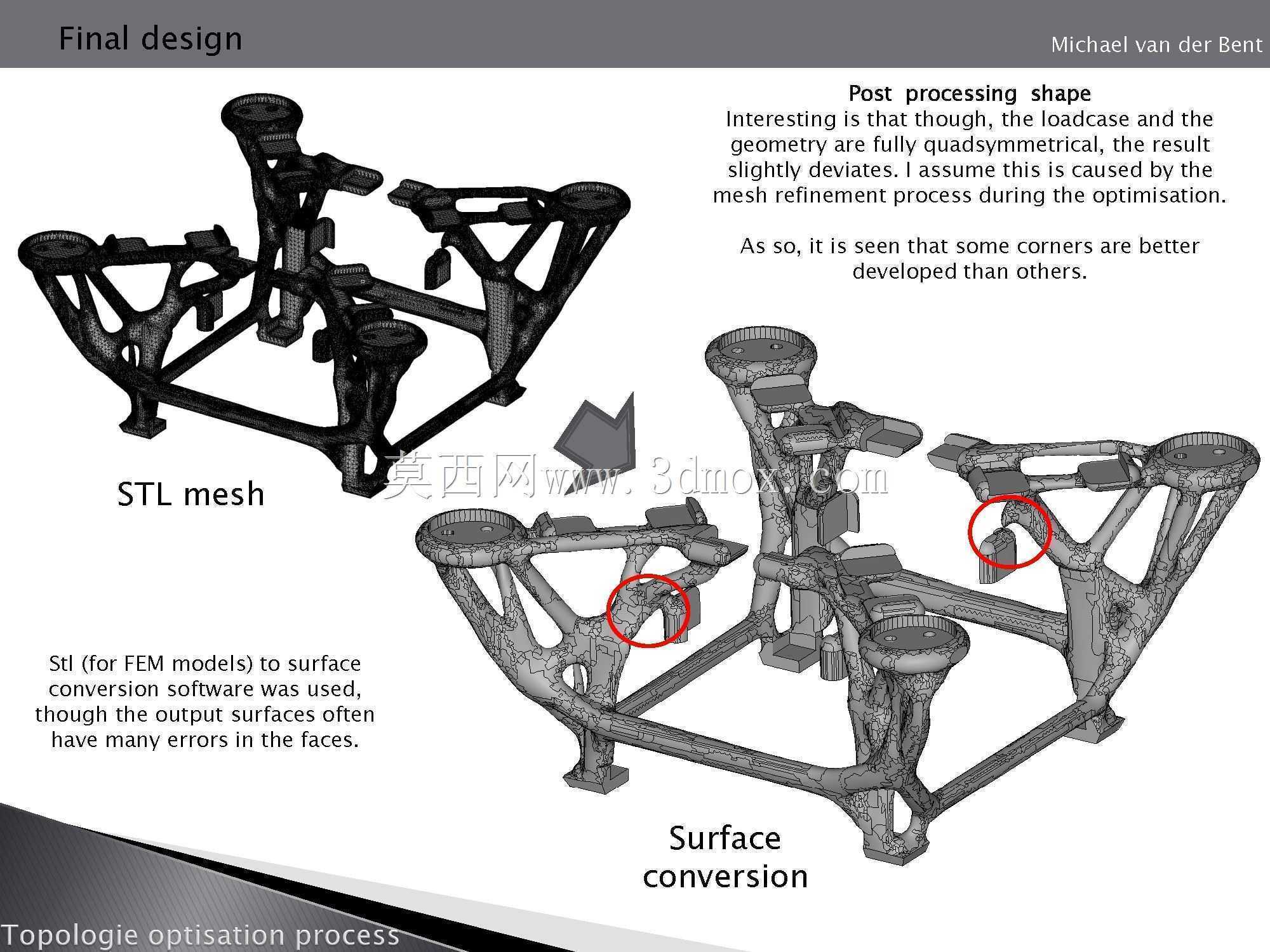

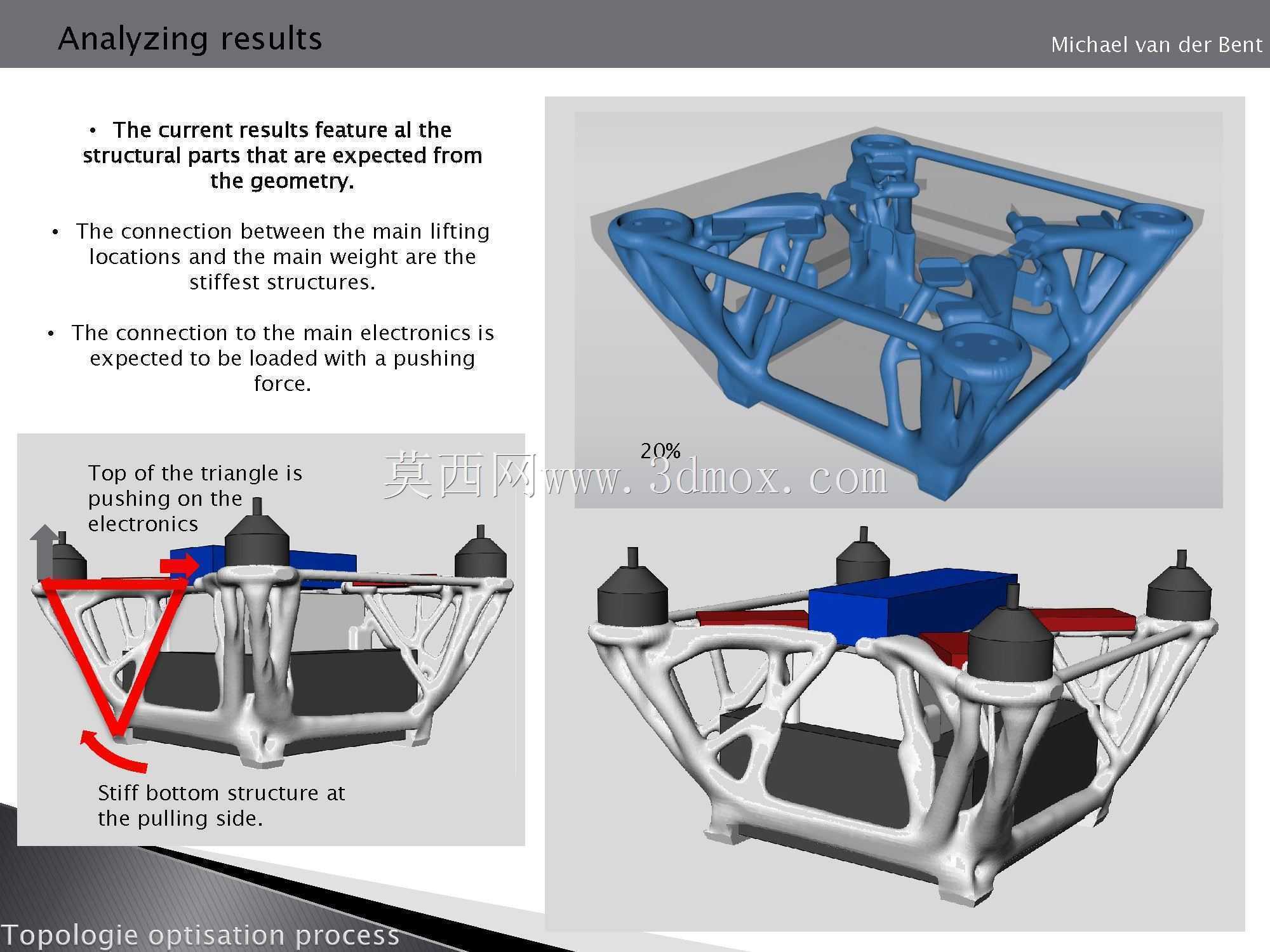

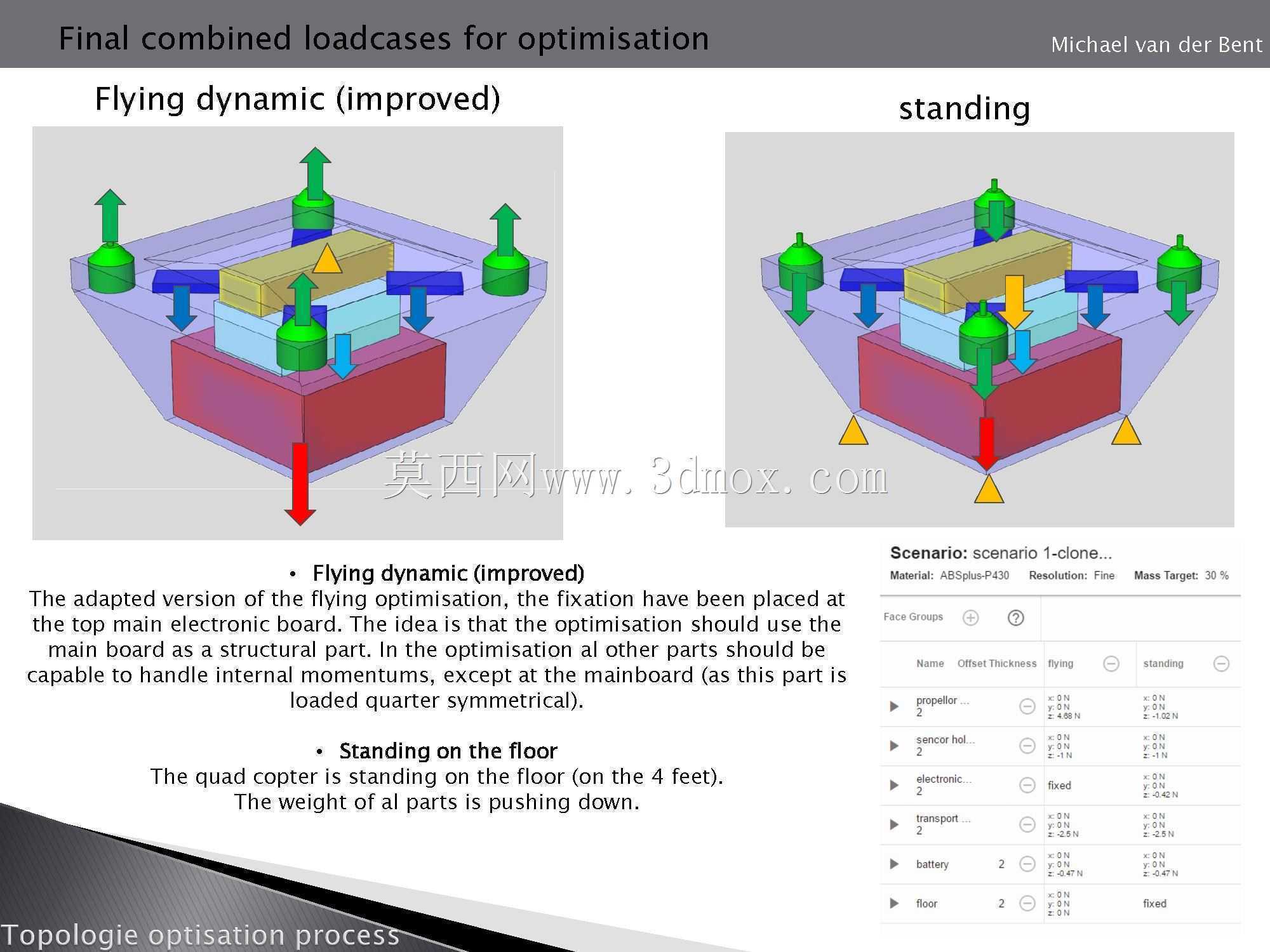

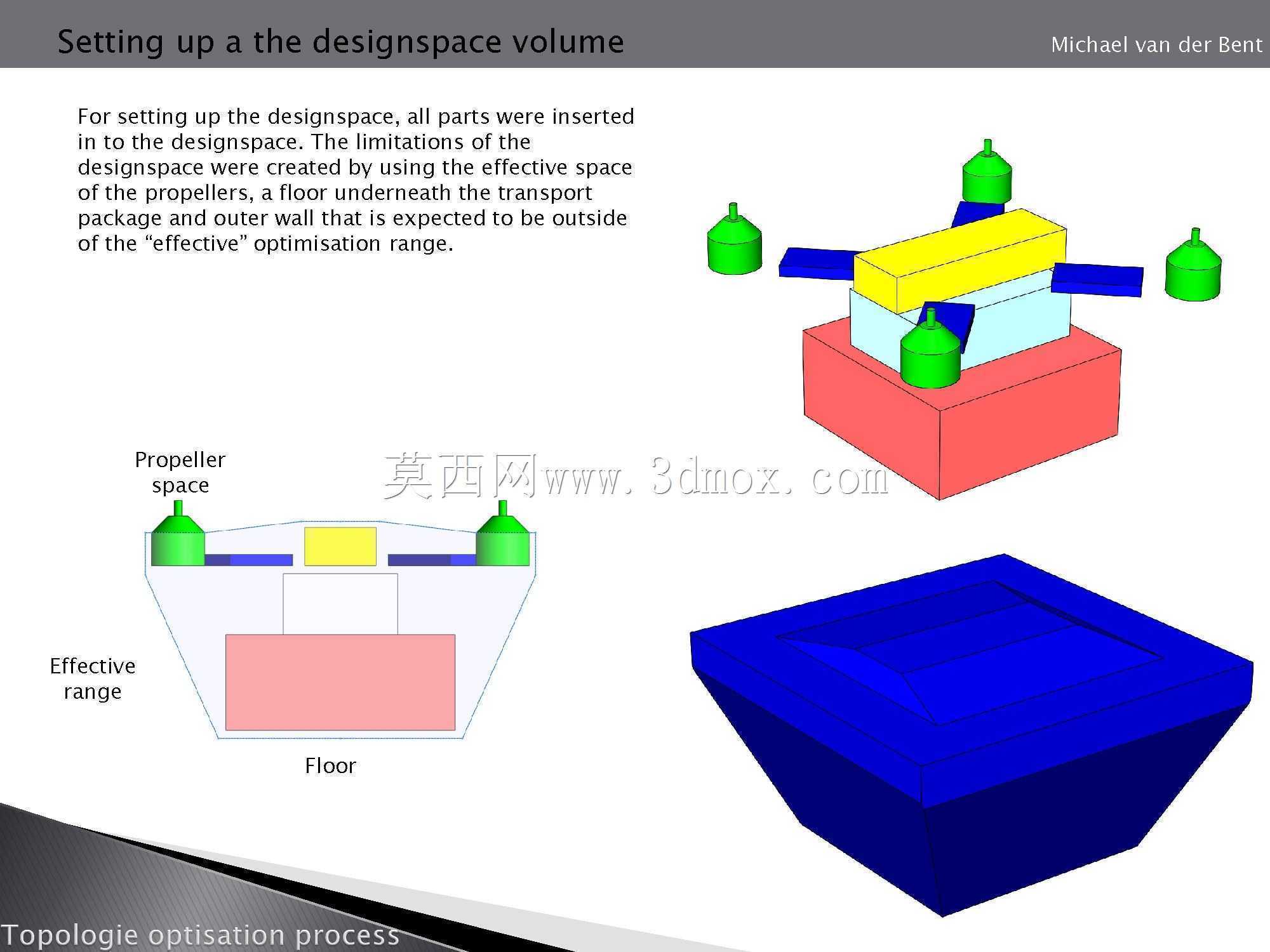

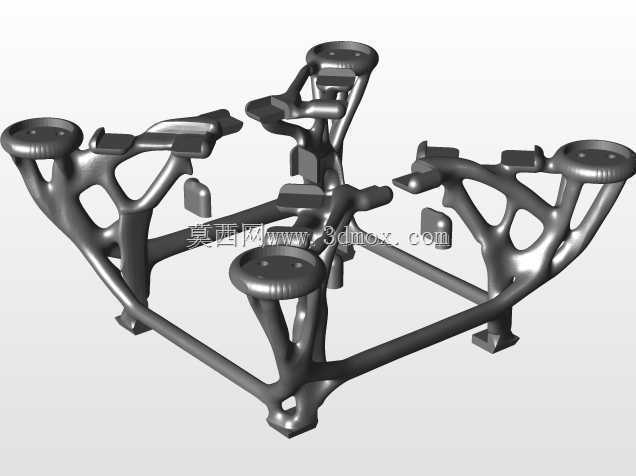

　　设计过程中首先梳理了机架的核心受力边界：四个旋翼安装位是主要的动载荷输入点，飞行过程中旋翼产生的升力、姿态调整时的交变力矩都会通过电机座传递到机架主体；中部的电池安装舱是核心静载荷承载区，电池作为整机重量占比最高的部件，其安装位的结构强度直接决定飞行时机架的形变幅度；机架下部预留的载荷安装位需要承受任务设备的重量，以及起降瞬间的冲击载荷。拓扑优化过程中以这几个受力点为约束，去除非受力区域的冗余材料，最终形成的镂空框架结构既保留了力的传递路径，又把非必要位置的材料全部剔除，相比传统板式机架重量降低近四成。

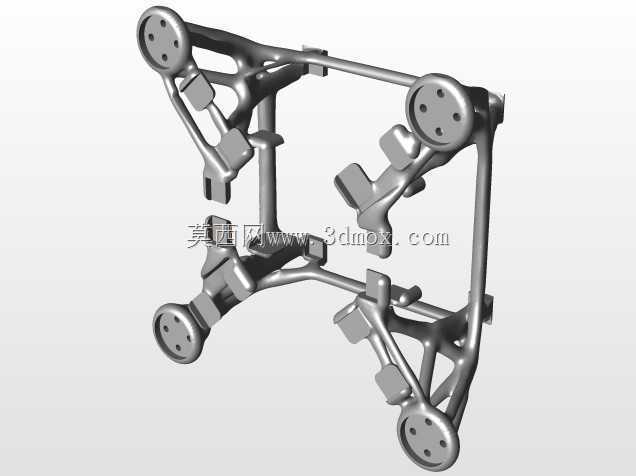

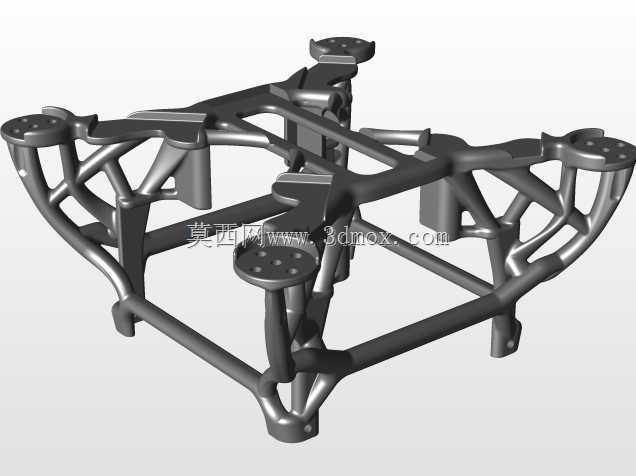

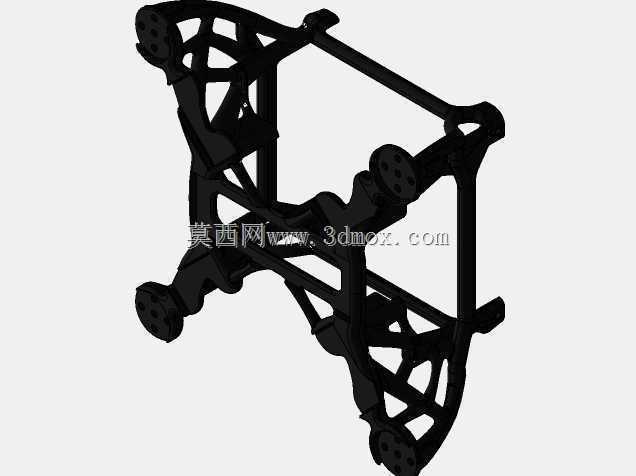

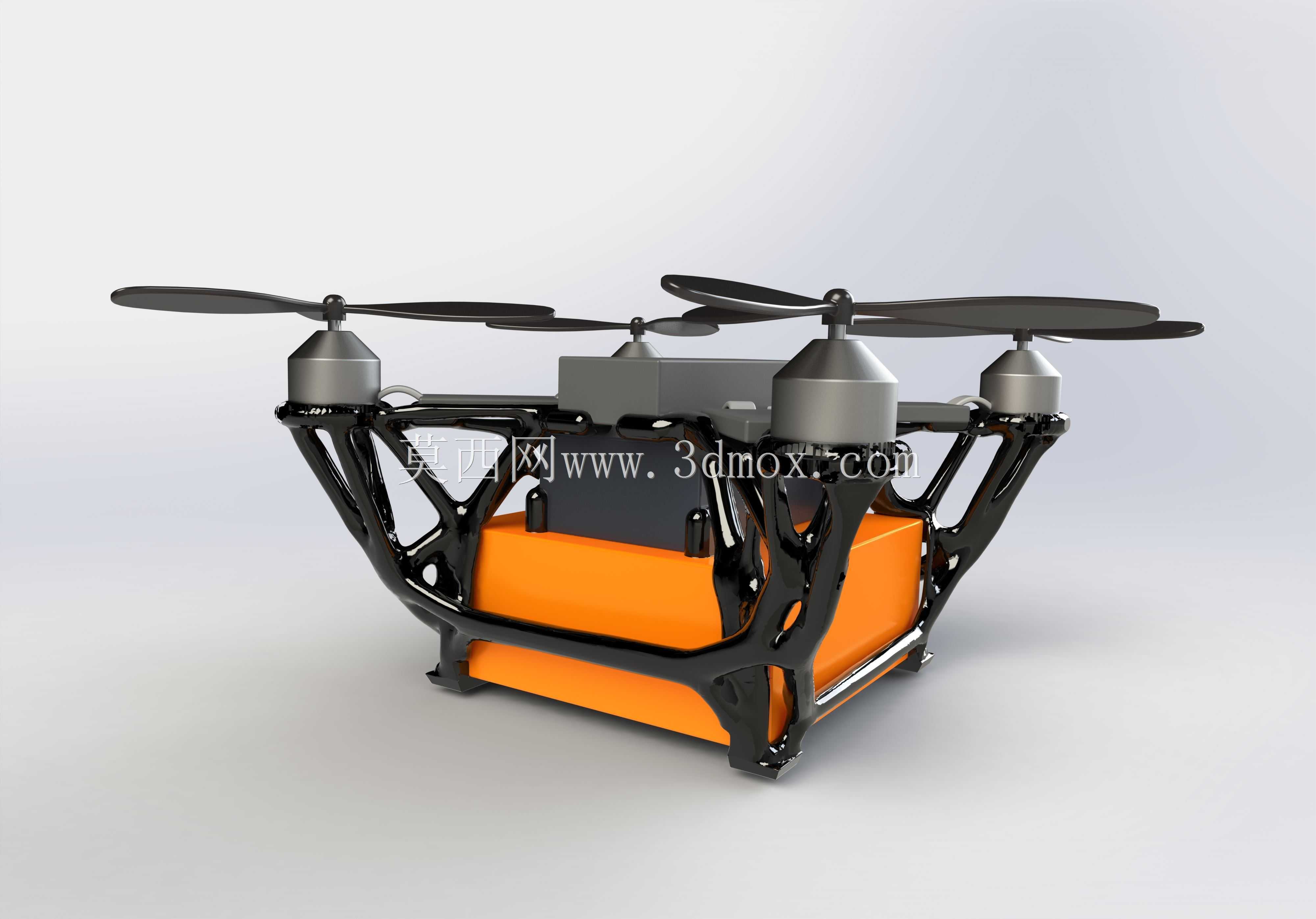

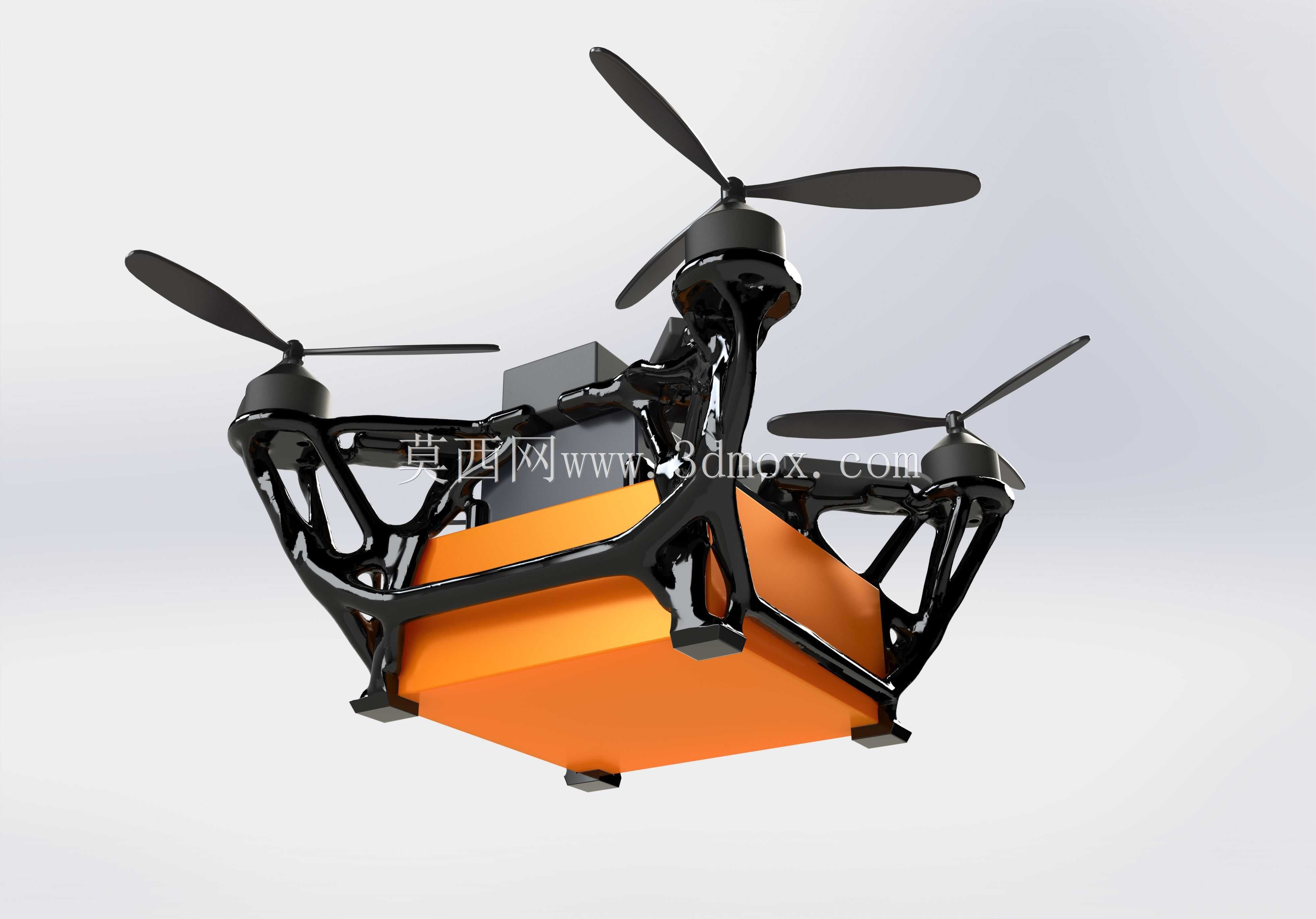

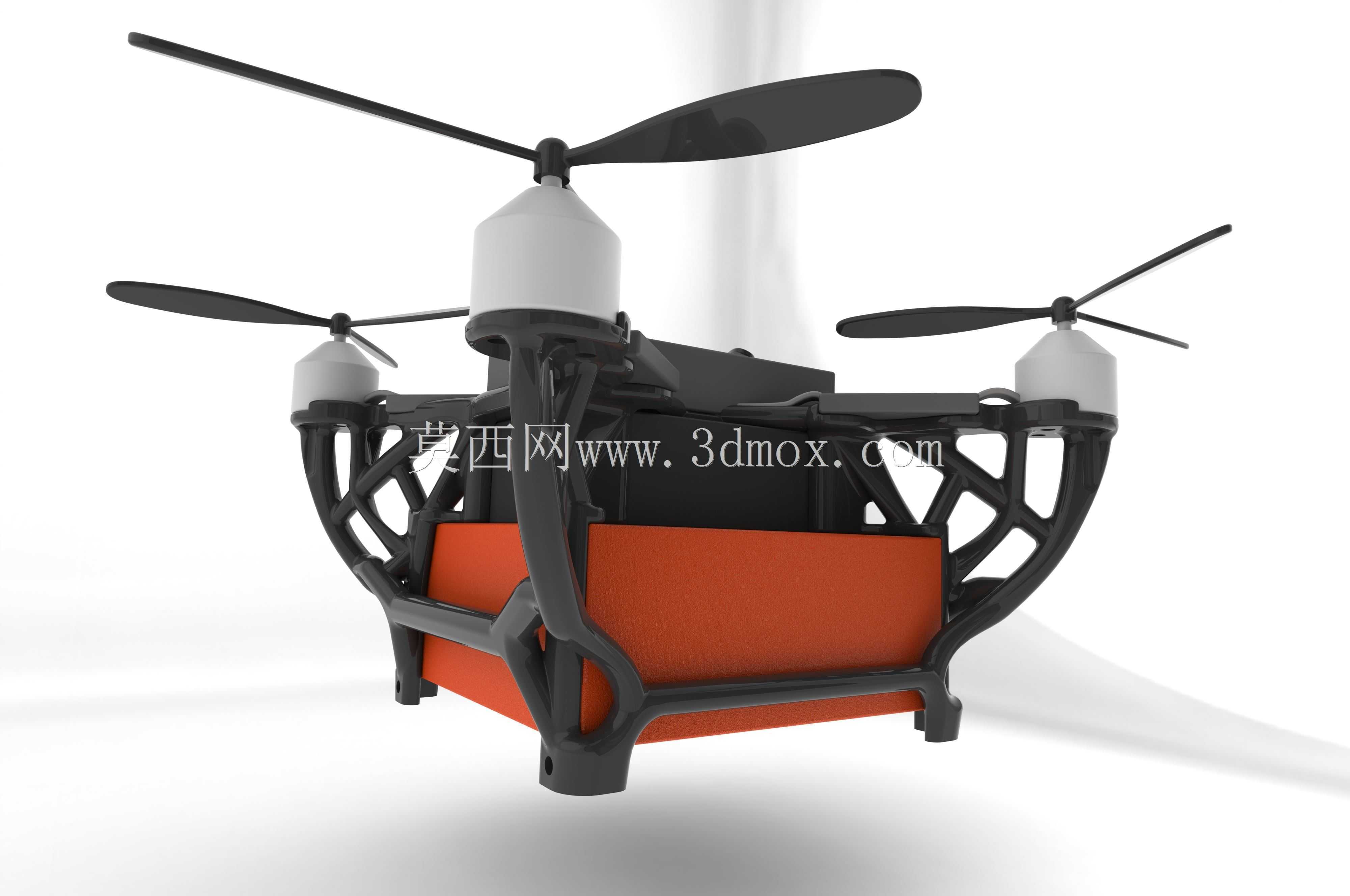

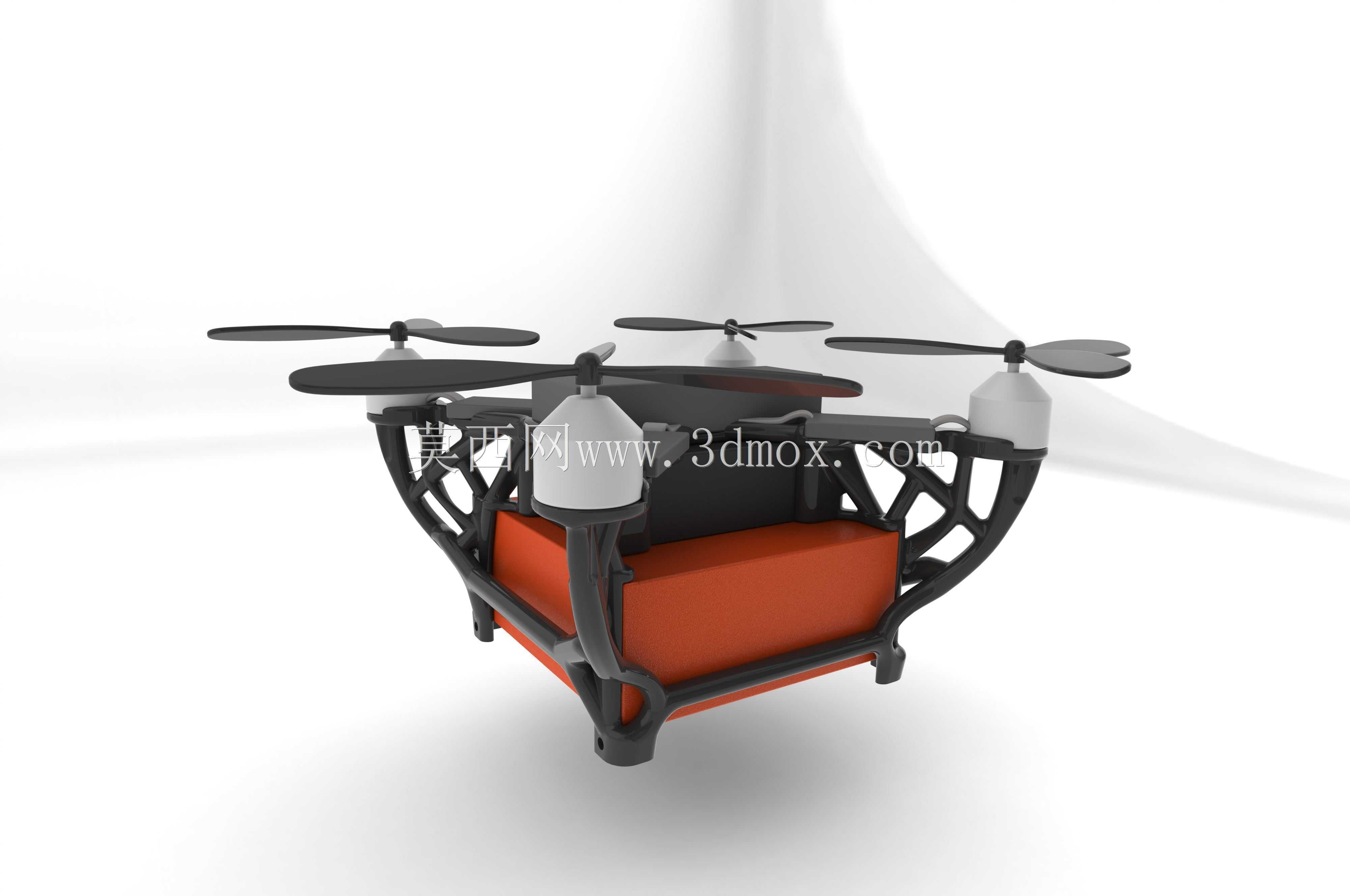

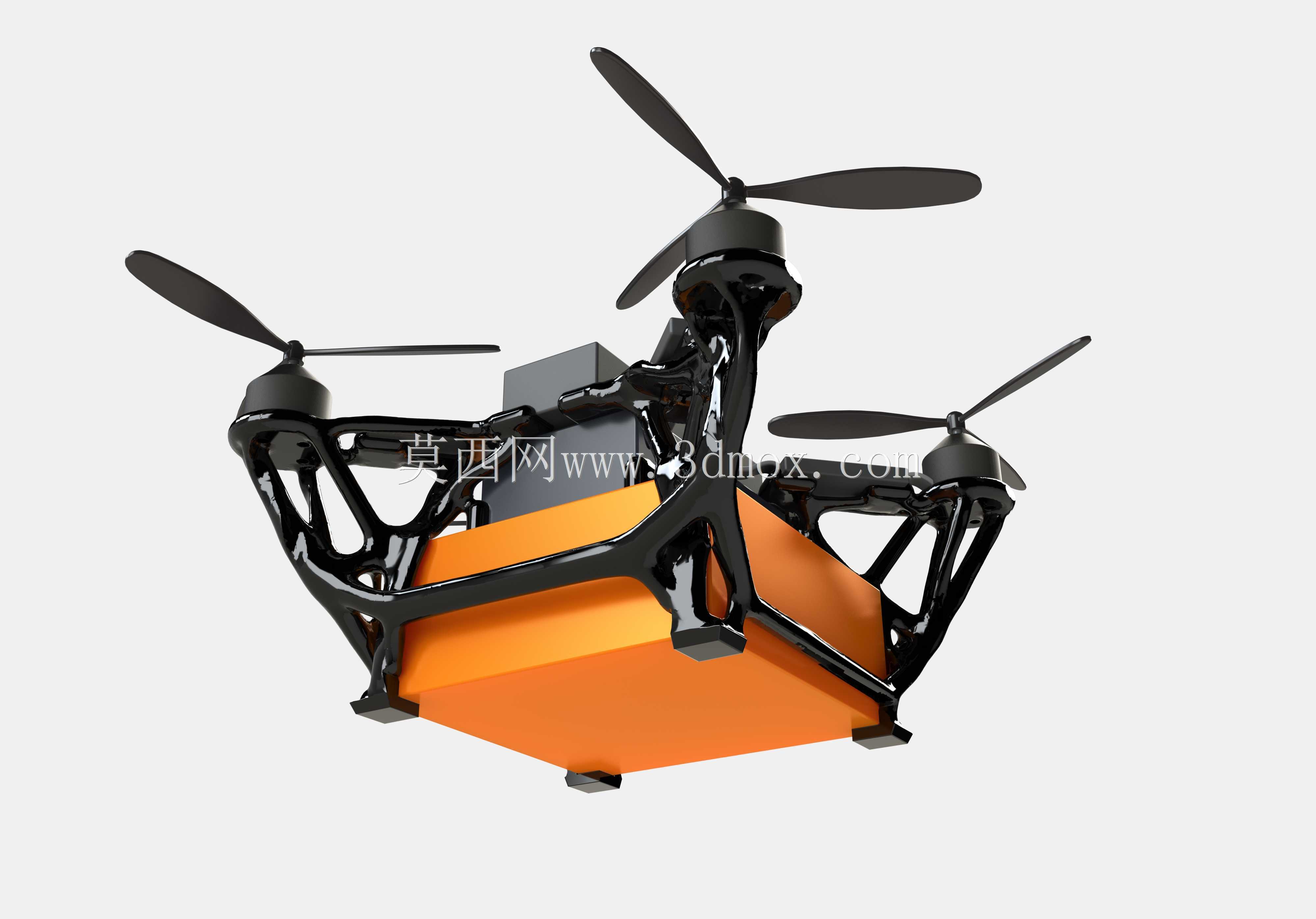

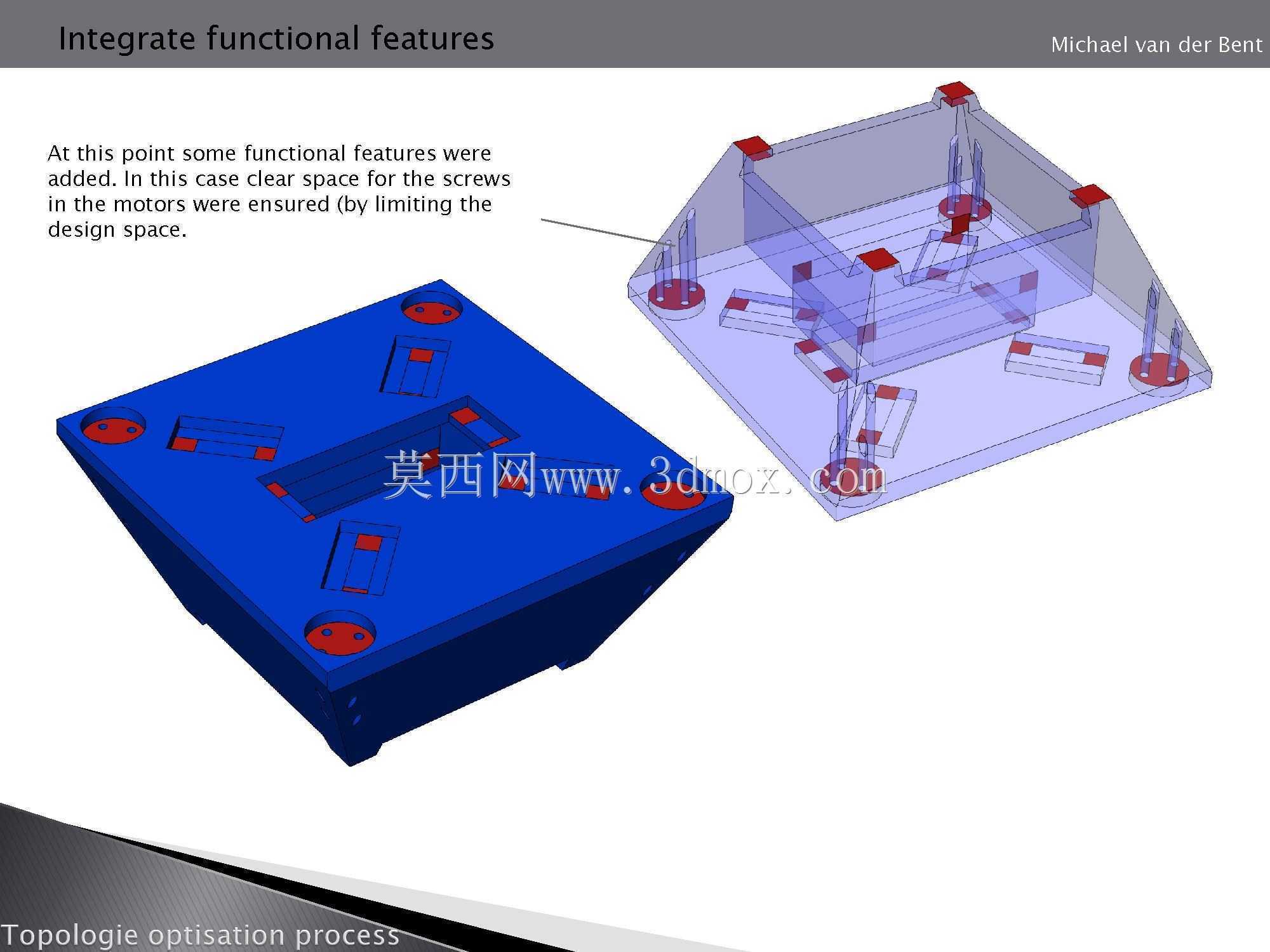

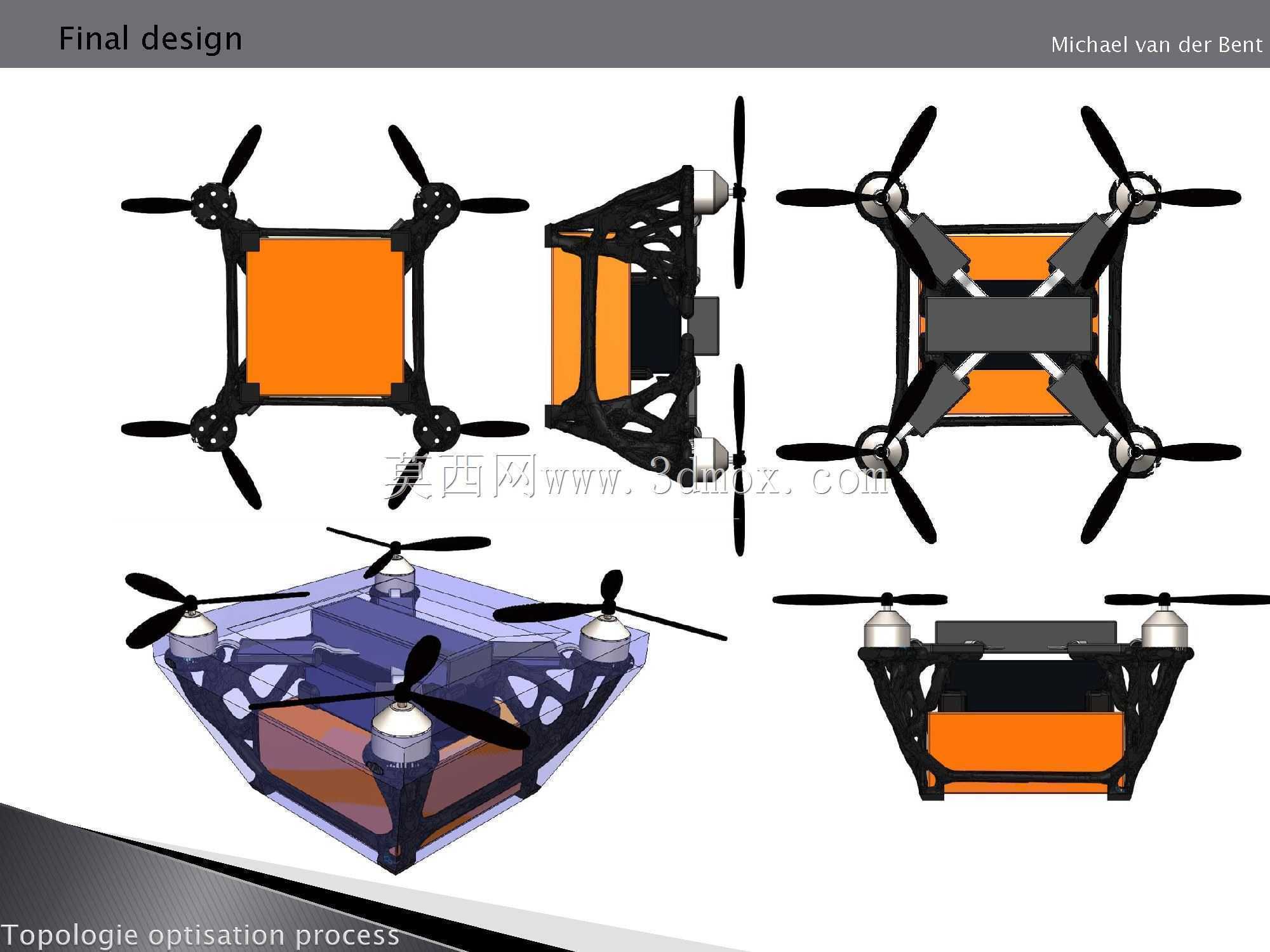

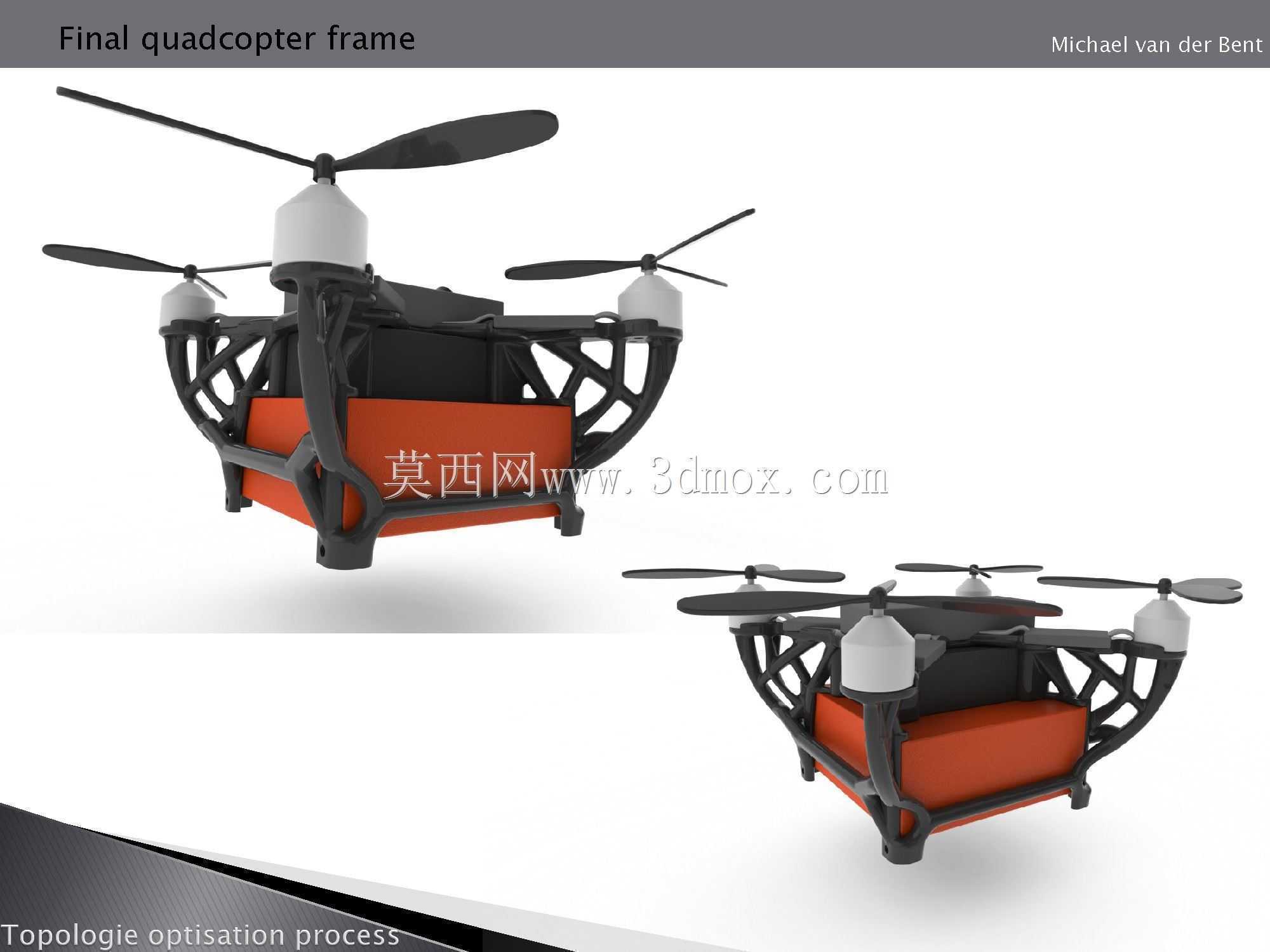

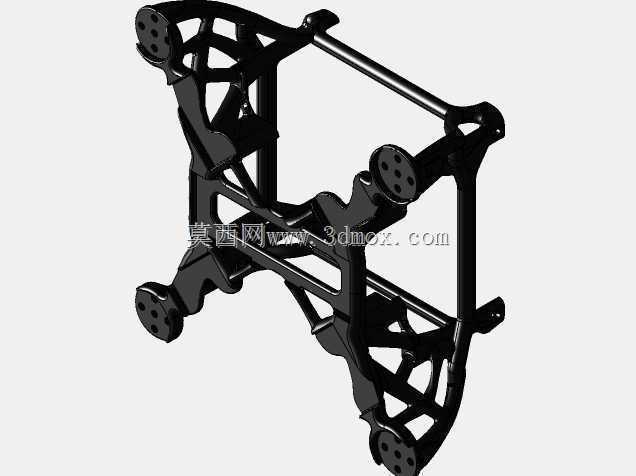

　　从结构特性来看，机架的四个机臂与主体框架采用一体化的受力路径设计，没有额外的拼接接缝，避免了拼接位置在长期交变载荷下出现的松动、疲劳断裂问题。机臂末端的电机安装位预留了标准的电机安装孔位，适配常用的小型无刷电机安装尺寸，不需要额外制作转接件。中部电池舱采用下沉式设计，电池安装后整机重心落在旋翼平面的下方，能提升飞行过程中的姿态稳定性，降低飞控系统的姿态修正负担，遇到突风等干扰工况时，机架自身的重心配平就能抵消部分偏转力矩。

　　安装边界方面，机架整体外廓尺寸控制在常见的小型四旋翼范畴内，旋翼转动时的最大扫掠直径不会超出常规便携收纳箱的内部尺寸，日常转场运输时不需要拆解机臂，能减少现场组装的调试工作量。机架的起落支撑结构与主体框架一体化成型，起降时的冲击载荷能直接通过框架结构分散到整个机架，不会出现局部应力集中导致的起落架断裂问题。电池舱的内部尺寸适配常用的块状锂聚合物电池，电池固定位预留了绑带穿槽，可通过常规的尼龙绑带完成电池固定，不需要定制专用的电池固定夹具。

　　从实际使用的角度考量，这种拓扑优化后的机架结构在生产环节可采用增材制造工艺直接成型，不需要单独加工各个拼接零件再进行组装，能减少装配环节的公差累积，保证每个机臂的安装角度、电机座的同轴度都保持一致，降低飞行时因机架装配公差导致的动力损耗。结构上的镂空设计也能给电调、飞控等电子元器件留出足够的散热空间，飞行时的自然气流可以穿过框架空隙带走电子设备工作产生的热量，避免密闭舱体内热量堆积导致的电子设备过热故障。机架的各个受力截面的过渡位置都做了圆弧过渡处理，没有尖锐的应力集中角，长期承受交变载荷时不会在转角位置萌生疲劳裂纹，结构的使用寿命相比直角拼接的机架有明显提升。
