轮状辐条结构卵石受压应力可视化分析模型

　　在承压类异形结构的力学性能验证场景中，这类带轮状辐条的卵石形构件常被用作轻量化承压单元的验证载体，常见于特种缓冲承载结构、仿生承载部件的前期研发环节，用来验证非规则曲面结合辐条支撑结构的荷载传递效率与应力分布规律。实际工程应用里，这类结构的核心用途是在限定的外形边界内，通过辐条的力传导路径优化，实现同等承压能力下的结构减重，同时规避传统实心结构易出现的应力集中问题，为后续同类型仿生承载结构的参数化设计提供可参考的应力分布数据。从功能特性来看，该结构通过外层连续卵石形曲面承接外部均布压缩荷载，内部轮状排布的辐条作为主要传力骨架，将外层曲面承接的荷载逐步传导至结构中心区域，不同辐条之间的镂空区域既可以降低整体结构重量，

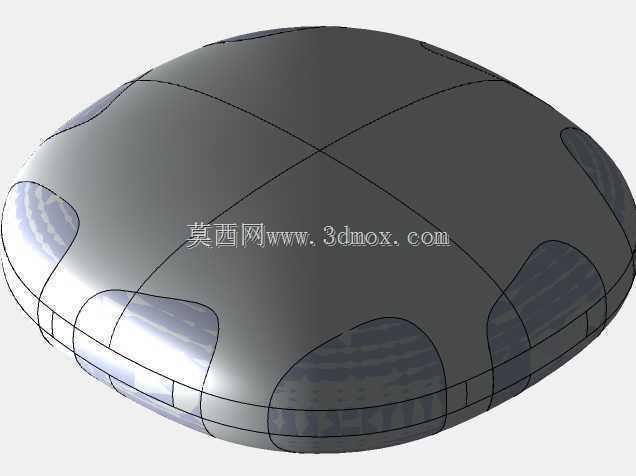

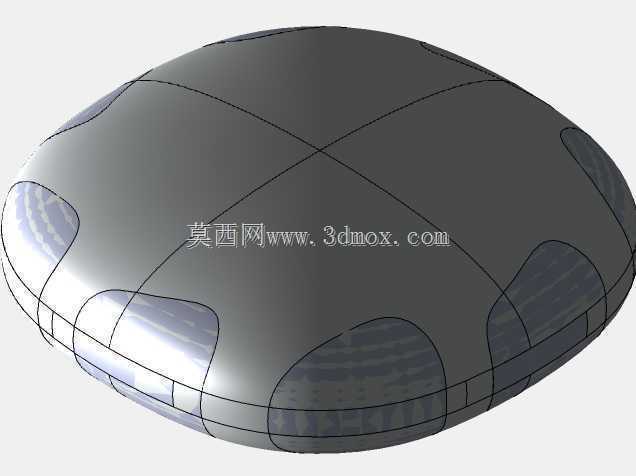

　　也能为应力释放提供形变空间，避免局部应力超过材料屈服极限导致的结构失效。设计过程中，首先确定了卵石形的外轮廓边界，整体外轮廓为类椭球的平滑曲面，最大外径与整体高度的比例控制在3:1左右，保证外层曲面承接荷载时的接触面积足够，不会出现局部接触应力过高的问题；内部辐条采用等弧度轮状排布，单根辐条的截面为渐变式设计，靠近外曲面的位置截面宽度更大，向中心延伸时逐步收窄，匹配荷载从外到内传导时的应力变化梯度，辐条与外曲面、辐条与中心连接区域均做了大圆角过渡处理，从结构根源上削减应力集中点。在安装边界的设定上，该类验证模型通常采用底部全约束、顶部施加均布压缩荷载的边界条件，底部约束区域覆盖整个卵石结构的下表面接触环带，

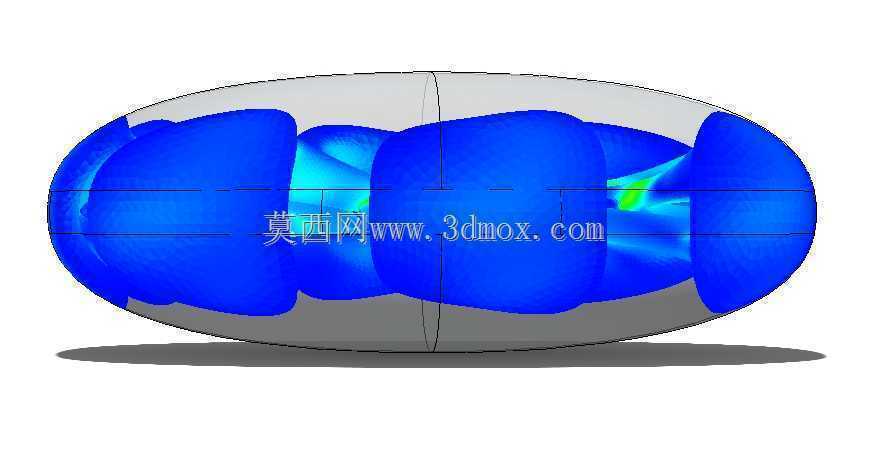

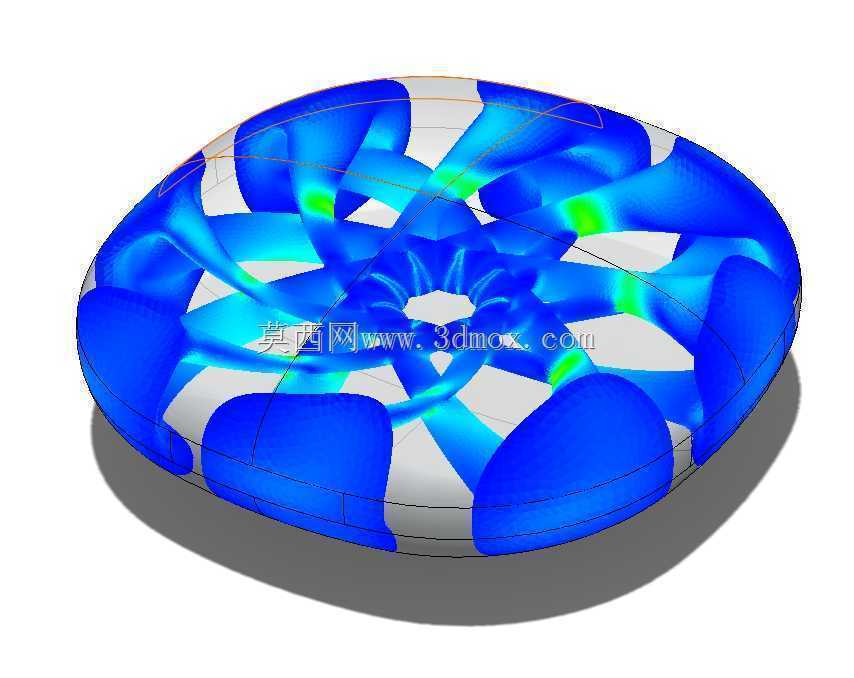

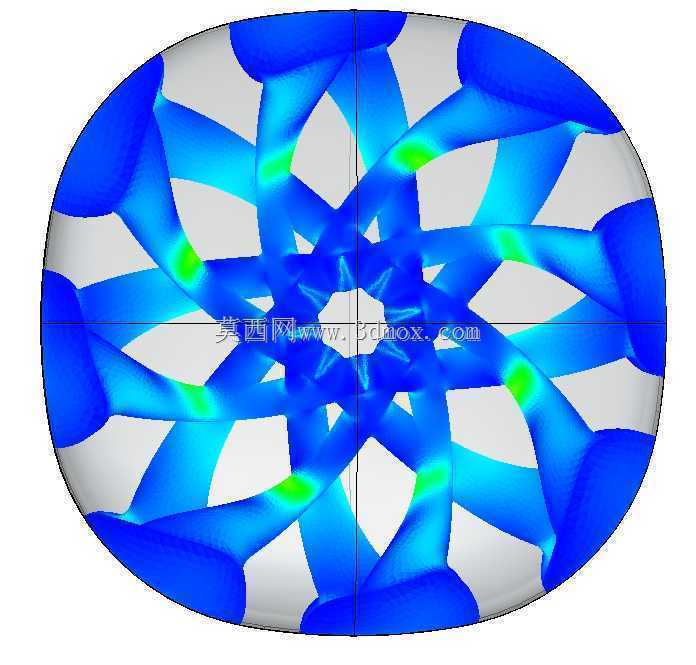

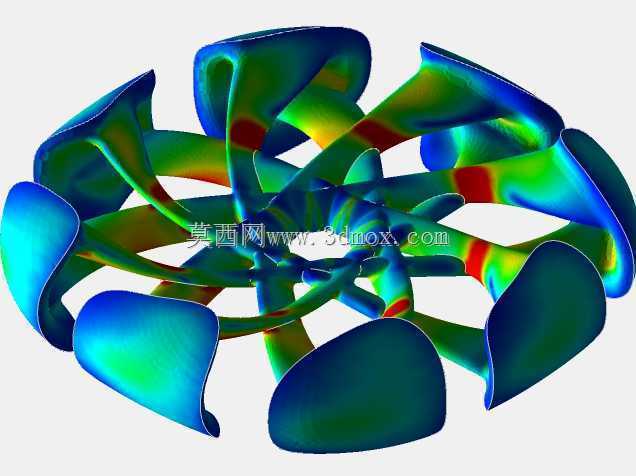

　　保证荷载施加过程中结构不会出现偏移，顶部荷载施加区域与实际工况中的承压接触面完全匹配，确保仿真得到的应力分布结果能够直接对应实际使用场景的受力状态。从应力可视化结果来看，蓝色区域为低应力区，主要分布在辐条中段与外曲面的非直接承压位置，绿色高应力区集中在辐条与外曲面的连接过渡位置，这一结果也验证了前期设计时对过渡圆角的参数设置合理性，后续若要进一步优化结构，可针对高应力区域适当增加辐条局部厚度，对低应力区域可进一步做镂空减重处理，在保证结构强度的前提下最大化降低整体重量。这类结构的设计逻辑也可以延伸到其他轻量化承压部件的研发中，比如特种车辆的缓冲承载垫、航空航天领域的异形支撑构件，都可以参考这种曲面外壳加轮状辐条的结构形式，结合有限元应力可视化结果调整结构参数，平衡结构强度、重量与形变控制的多重需求。
