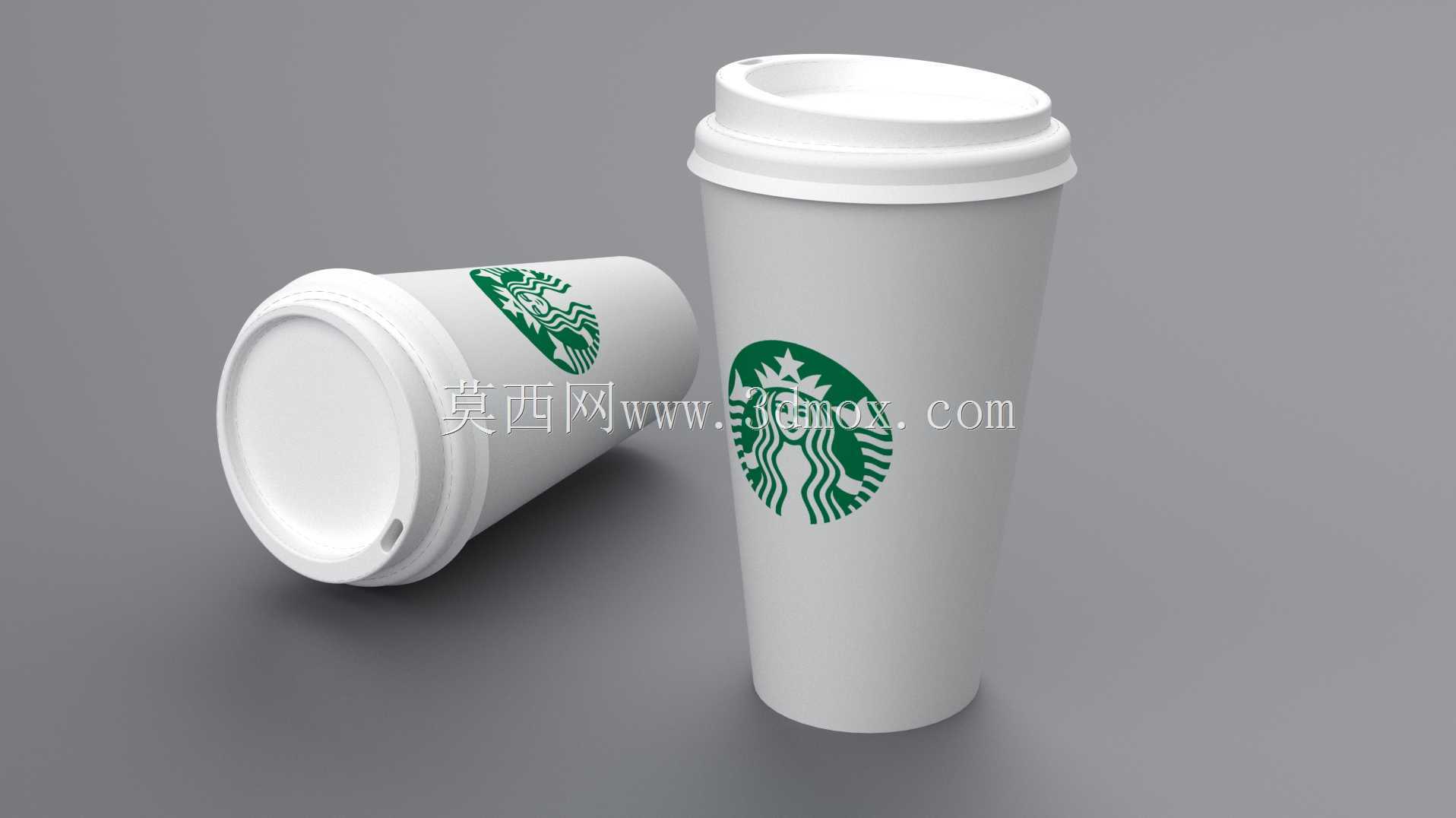

带盖双层隔热星巴克咖啡杯三维结构设计

　　这款带盖咖啡杯的三维结构设计，首先要匹配连锁咖啡门店的日常出餐、外带配送两大核心使用场景，同时兼顾消费者手持携带、车载放置的实际使用需求。从结构设计逻辑来看，杯身采用上宽下窄的锥度设计，锥度控制在1:12左右，这个参数一方面适配门店现有自动灌装机的出料工位定位，能够直接嵌入现有灌装线的杯托定位槽，不需要额外调整产线工装，另一方面堆叠存放时相邻杯体的嵌套深度可以达到杯身高度的三分之二，大幅降低门店仓储的空间占用，单箱存储量相比直筒杯提升40%左右。杯身的双层结构设计，内层采用食品接触级的光滑内壁，壁厚控制在1.2mm，避免长期使用残留咖啡渍难以清洁，外层做磨砂防滑纹理处理，壁厚1.5mm，两层之间预留2mm的中空隔热层，

　　不需要额外加装杯套就可以承受90℃以上的热咖啡温度，手持时外壁温度稳定在40℃以内，避免烫伤风险，同时中空层也能降低饮品温度流失速度，常温环境下热饮保温时长可以达到25分钟以上，满足消费者通勤携带的需求。杯盖的设计是整个结构的核心，首先杯盖与杯口的配合采用过盈卡扣结构，杯口位置做一圈1.2mm高的外翻卷边，杯盖内侧对应位置设置两圈环形密封筋，密封筋的过盈量控制在0.3mm，既可以保证倒置时饮品不会漏出，又不需要过大的按压力度就可以盖合，适配门店员工快速出餐的操作节奏。杯盖顶部的饮口位置做可闭合的翻片结构，翻片与盖体采用一体铰接设计，铰接位置的壁厚减薄到0.5mm，保证翻折寿命可以达到500次以上不会断裂，翻片闭合时可以完全封堵饮口，

　　避免外带过程中灰尘落入或者饮品洒出，翻开后可以卡在杯盖顶部的定位卡槽内，不会在饮用时回弹碰到面部。杯盖靠近边缘的位置预留一个直径3mm的透气孔，平衡杯内外气压，避免热饮灌入后杯内气压升高顶开杯盖，同时饮用时不会因为负压导致出水不畅。从安装边界和适配性来看，杯身底部直径设计为60mm，刚好适配市面主流车载杯架的尺寸范围，常规车载杯架直径在62-70mm之间，放入后不会出现晃动倾倒的问题；杯身总高度160mm，加上杯盖总高度170mm，适配门店现有中杯饮品的容量标准，灌装到安全液位线时容量为360ml，符合连锁品牌的饮品规格要求。杯身表面的品牌标识区域做下沉0.2mm的凹槽设计，标识可以通过丝印或者模内贴的方式固定在凹槽内，

　　不会因为长期手持摩擦导致标识脱落，同时凹槽边缘做圆角过渡，不会积留污渍。整个模型的结构拆分清晰，分为杯身、杯盖两个独立部件，配合位置的公差标注符合食品接触类塑料制品的生产要求，开模时拔模斜度统一设置为1.5度，避免注塑生产时出现粘模、脱模拉伤的问题，壁厚均匀性控制在±0.2mm以内，减少注塑过程中的缩水、翘曲变形风险。在实际使用场景中，这款杯子除了门店热饮出餐使用，也可以作为消费者日常重复使用的便携水杯，结构强度设计上可以承受1.2米高度自由落体到水泥地面的冲击，不会出现开裂、漏液的问题，杯盖的密封结构也可以适配冰水、常温饮品的盛放需求，适用场景覆盖热饮外带、日常通勤饮水、车载使用等多个日常场景。
