24米级豪华单体帆船结构设计方案

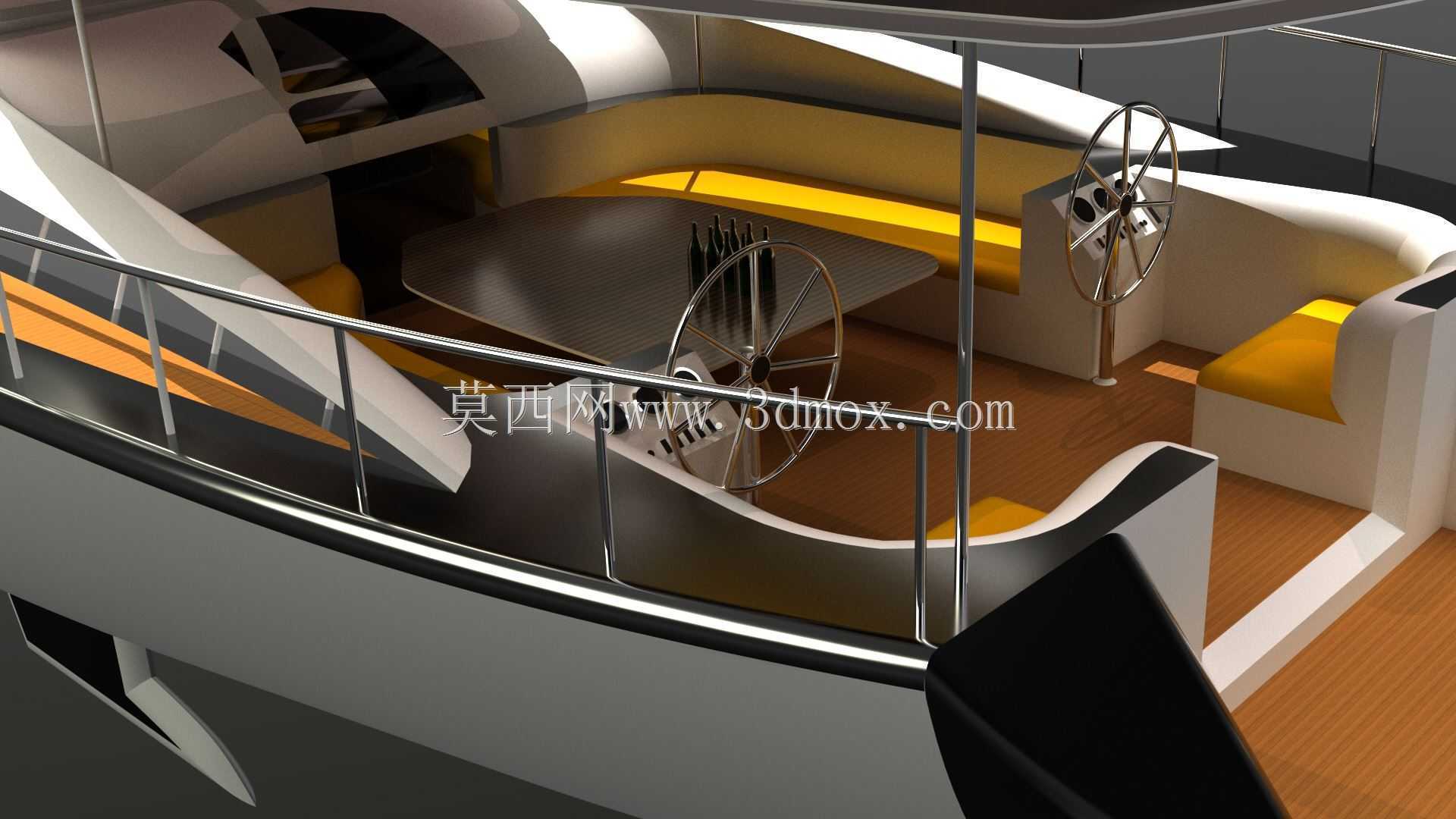

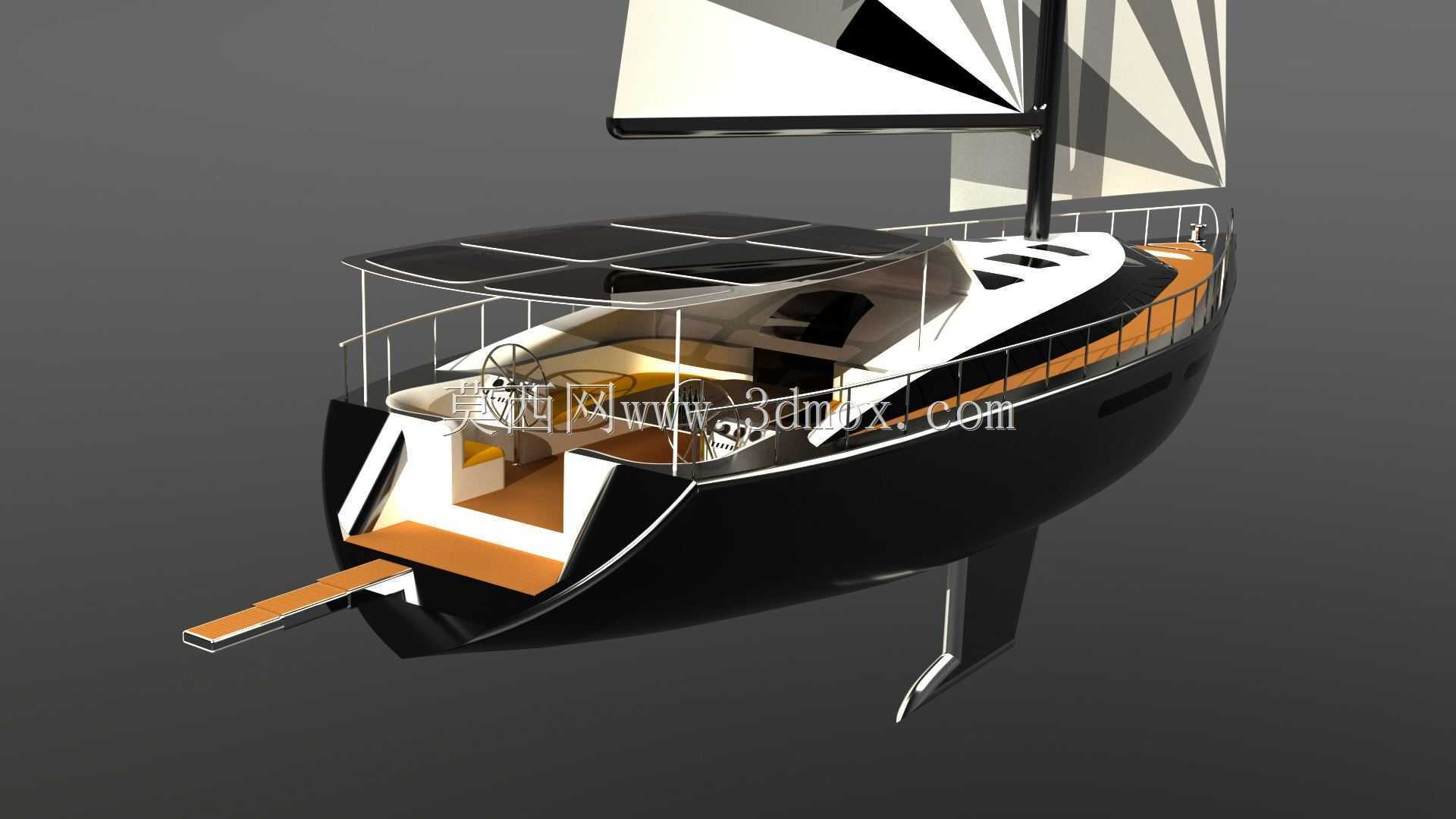

　　这款24米长度级别的单体帆船，主要面向私人远洋休闲航行、近海岛礁通勤、高端商务海上接待场景设计，整体结构围绕远洋航行的耐波性、舱内空间利用率、航行操控灵活性三个核心维度展开。船体采用深V型破浪艏部设计，搭配窄型流线型球鼻艏结构，可有效降低12节航速下的兴波阻力，在6级海况下依然能保持稳定的航行姿态，船体舯部最大宽度控制在6.2米，既保证了舱内横向布局空间，也避免过宽船体带来的迎风阻力激增问题。船体上层建筑采用低风阻流线型设计，驾驶舱位于舯部靠前位置，配备360度无遮挡视野舷窗，可同时兼顾航行操控观察与前甲板作业视野，艉部设置开放式休闲平台，预留了水上运动装备接驳、登乘梯收放的安装空间，平台下方整合了锚机收纳、尾舵检修的独立舱室。

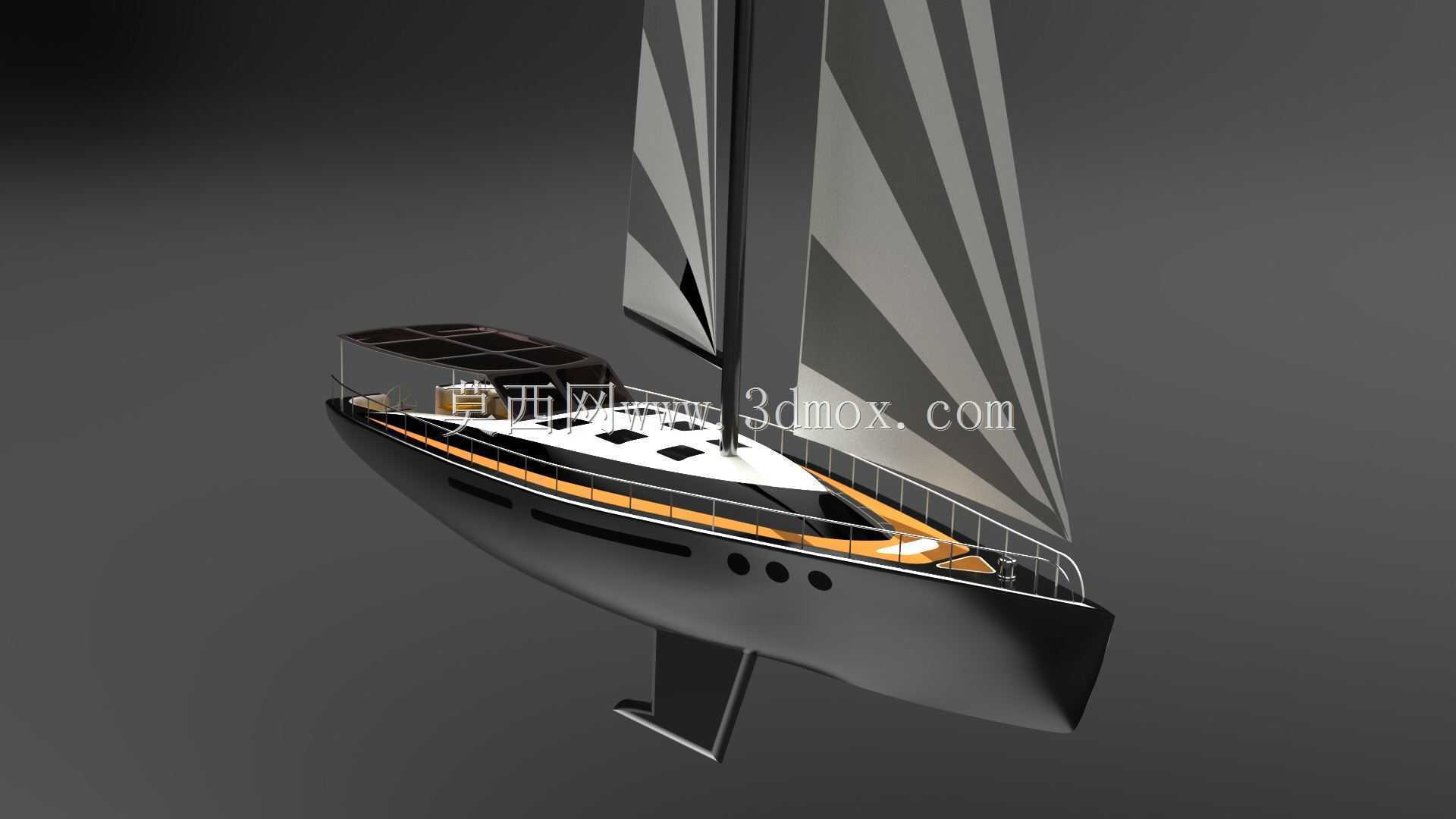

　　帆装系统采用单桅高帆比设计，主帆与前帆均采用分段式受力结构，桅杆根部与船体龙骨的连接位置设置了双层加强筋结构，可承受10级强风下的帆面拉力，龙骨采用可收放式配重设计，近岸浅水区航行时可将龙骨上提至1.2米吃水深度，满足近岸停泊、礁区通行的吃水要求，远洋航行时下放至3.8米吃水深度，提升整体抗横摇性能。舱内布局采用三层甲板分层设计，下层甲板设置4间独立卧舱与2个公共卫浴舱，舯部甲板设置开放式餐厨区与休闲会客区，上层驾驶舱旁设置独立的领航作业台，所有舱室的管线走向均沿船体纵梁预留的走线槽布置，既方便后期检修维护，也避免管线外露占用舱内有效空间。船体外壳采用碳纤维夹芯复合结构设计，外层为高强度碳纤维蒙皮，中间填充PVC泡沫夹芯层，

　　内层为玻璃钢防渗层，在保证整体结构强度的前提下，将船体空重控制在38吨以内，有效降低航行时的燃油消耗。船体两侧的舷窗均采用钢化夹胶玻璃与铝合金窗框一体化安装结构，窗框与船体连接位置设置了三元乙丙橡胶密封胶条，可承受10米水深的静压不渗漏，甲板表面采用防滑纹理一体化成型设计，所有甲板五金件的安装位置均预设了不锈钢预埋螺母，避免后期打孔安装破坏船体结构的水密性。舵系采用悬挂式平衡舵设计，舵叶面积占船体水线侧投影面积的2.1%，舵轴采用双列圆锥滚子轴承支撑，可在大角度转舵时保持较低的操作力矩，配合自动舵系统可实现长距离航行的航向自动保持。动力系统除帆装外，在艉部舱室预留了柴油主机的安装空间，主机输出轴与螺旋桨采用直连传动结构，

　　无帆状态下可实现10节的机动巡航速度，油箱与淡水箱均设置在船体底部龙骨两侧的压载舱位置，既可以降低整船重心提升稳定性，也可以避免液体晃动带来的航行姿态干扰。整船的安全设计层面，沿甲板周边设置了高度1.1米的安全护栏，护栏立柱与甲板的连接位置均做了结构加强，舱内所有家具均采用圆角设计并与船体结构刚性连接，避免恶劣海况下家具移位带来的安全隐患，全船预留了6个独立应急逃生口，分别位于卧舱、会客区、驾驶舱位置，满足远洋航行的安全规范要求。
