轴用专用机械夹爪夹紧机构

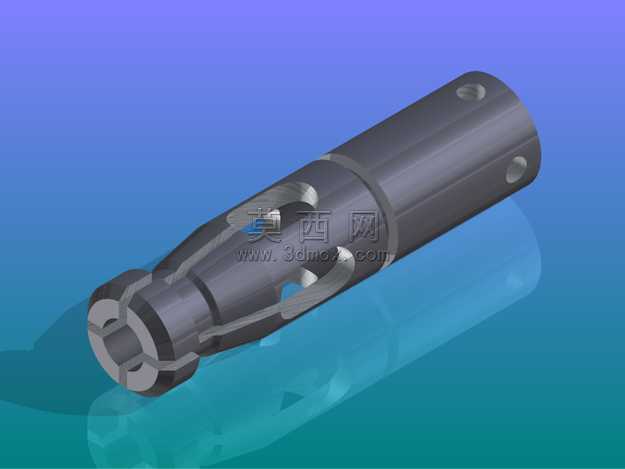

该作品为轴用专用机械夹紧夹爪，整体采用三维参数化建模方式完成，建模过程中优先保证各部件尺寸精度与装配关系的合理性，对夹爪的弹性开槽、端部夹持齿、主体连接孔等关键结构做了精细化特征处理，确保模型可直接用于后续工程出图、结构验证或3D打印试制。渲染阶段采用渐变蓝紫背景突出主体结构，金属材质选用哑光合金钢质感，通过调整材质粗糙度、金属度参数还原真实金属零件的表面光泽，同时添加柔和的环境光与定向补光，清晰呈现夹爪外圆柱面、内夹持腔、弹性开槽的结构细节，避免阴影遮挡关键特征。从结构设计来看，该夹爪为一体式弹性夹头结构，主体为长圆柱外形，一端开设多道对称轴向开槽形成弹性夹持臂，端部内孔设置适配轴类零件的夹持定位结构，圆柱侧壁开设对称的连接销孔用于与驱动部件连接，当夹爪受轴向推力时，开槽的弹性臂会向内收拢，实现对插入内孔的轴类零件的稳定夹紧，松开时弹性臂依靠自身形变回弹复位。设计思路围绕轴类零件的快速装夹需求展开，简化了传统夹头的复杂装配结构，一体式设计减少了零件数量，降低了装配误差累积，对称开槽的结构保证了夹持力均匀分布，避免轴类零件装夹时出现偏斜，同时兼顾了夹持稳定性与拆装便捷性，适合用于小型自动化设备的轴类零件上料、定位、加工辅助装夹等场景，建模时对弹性臂的壁厚、开槽长度做了参数化设置，可根据不同直径的轴类零件快速调整尺寸参数，适配不同规格的装夹需求。
