桌面级铝型材框架CNC雕刻铣削设备结构

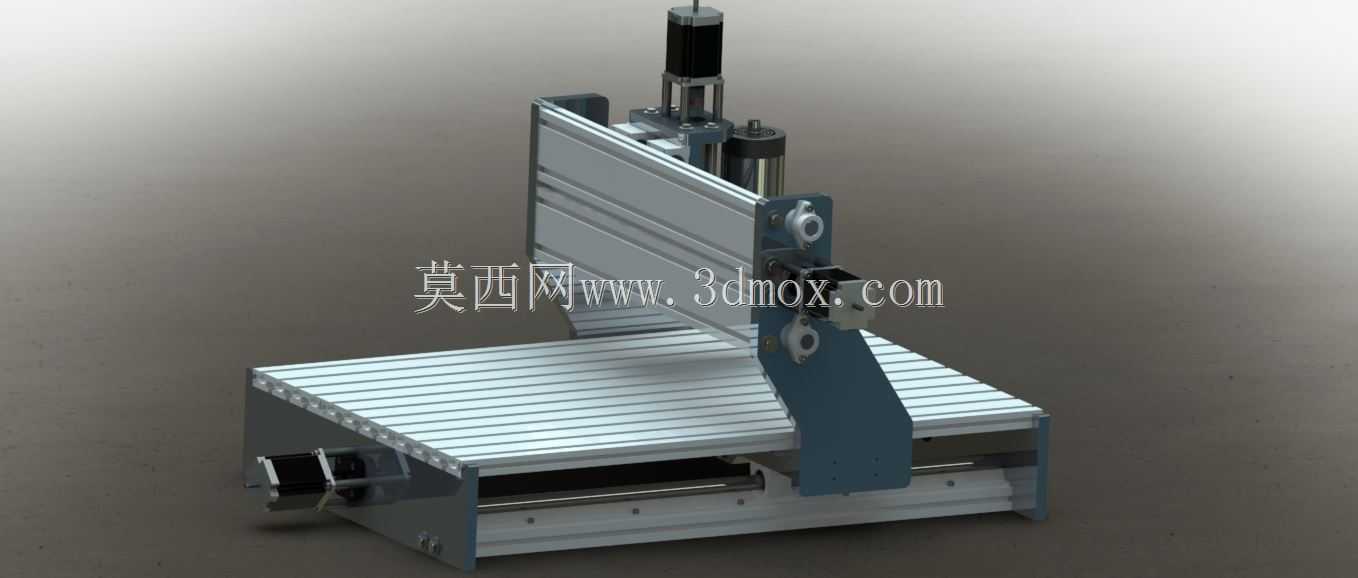

　　这款小型数控加工设备的整体框架采用工业铝型材搭建，核心加工行程覆盖640mm×400mm×80mm的区间，可满足小尺寸工件的平面铣削、浮雕雕刻、软金属切削以及非金属材料的成型加工需求，常见于个人加工工坊、小型打样车间、创客空间以及教学实训场景，用来完成小批量零件加工、创意作品制作、工艺样板铣切等作业，相比大型工业机床，它的占地尺寸更小，对安装场地的承重、空间要求更低，无需专门的设备基础，普通平整工作台即可完成部署安装。从结构设计逻辑来看，设备采用龙门移动式的布局，Y轴传动组件布置在工作台两侧的铝型材基座上，X轴滑台搭载在龙门横梁上，Z轴主轴安装座沿X轴滑台做垂直方向进给，这种布局的优势在于工作台本身固定，

　　承载工件时不会随运动轴产生往复惯性，加工过程的稳定性更好，同时铝型材框架的拼接式结构，不需要复杂的铸造床身加工工序，所有连接点位都可以通过标准紧固件完成装配，后期维护时的部件更换、行程调整都更加便捷。主轴安装位适配NEMA23规格的安装接口，预留的安装孔位可匹配对应规格的无刷主轴或者风冷切削主轴，用户可以根据自身的加工材质需求，选择不同功率、不同转速的主轴组件，不需要额外对安装座进行二次加工。传动部分的设计预留了丝杠安装的同轴度调整空间，导轨安装面直接依托铝型材的基准面加工定位，装配时可以通过顶丝微调导轨的平行度，降低运动过程中的卡顿、爬行问题，提升进给运动的平顺性。设备的电气安装槽直接集成在铝型材框架的槽道内，

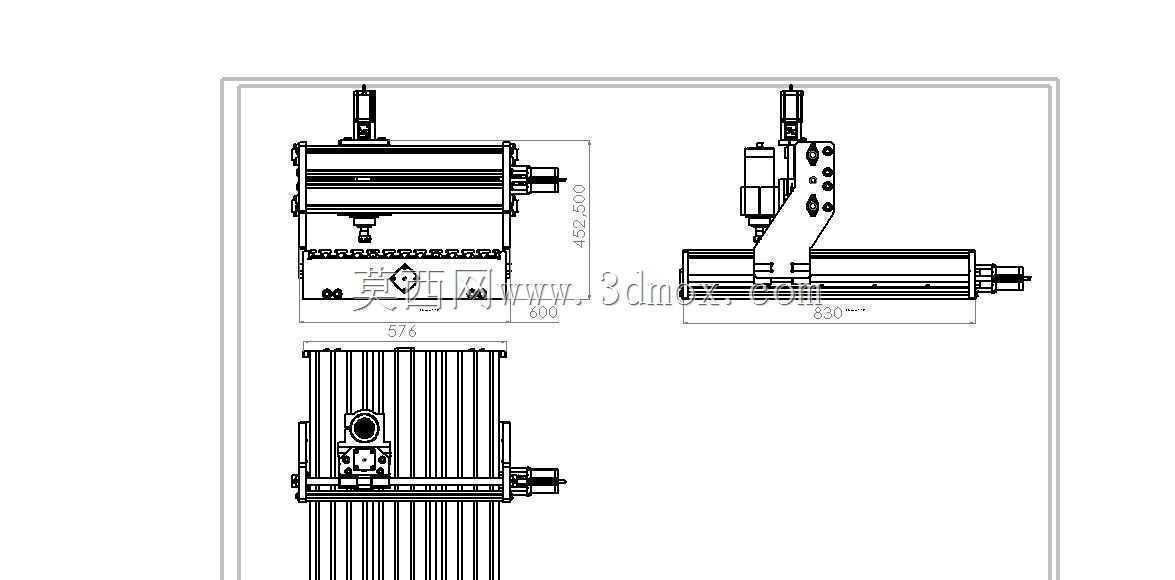

　　走线时可以将驱动线缆、主轴供电线缆、限位开关线缆全部隐藏在型材槽内，既避免加工过程中切屑、切削液飞溅损坏线缆，也能让设备整体外观更加整洁，不会出现线缆杂乱干涉运动部件的问题。工作台面采用带T型槽的铝型材台面，工件装夹时可以通过T型螺栓搭配压板快速固定，也可以根据需求加装专用的工装夹具、真空吸附平台，适配不同材质、不同形状工件的装夹需求。在安装边界方面，设备整体的外轮廓尺寸比加工行程单边预留120mm左右的安装维护空间，部署时只需要在设备后侧预留200mm的走线、驱动组件散热空间，左右两侧各预留100mm的操作空间即可，不需要额外预留大型的工件上下料通道，因为加工的工件尺寸普遍较小，操作人员在设备正前方即可完成上下料、对刀、

　　加工状态观察等全部操作。从实际加工适配性来看，这款设备可以完成亚克力、PVC、密度板等非金属材料的切割雕刻，也可以对铝、铜等软质金属进行轻负载铣削加工，加工时的进给参数可以根据材质硬度调整，框架的整体刚性可以承受小切深、快走刀的加工工况，不会出现明显的振刀问题。设计过程中对各运动轴的行程限位做了冗余设计，两端都预留了硬限位块的安装位置，搭配软限位参数设置，可以避免运动超程导致的部件碰撞损坏，主轴安装座的Z轴行程也预留了足够的刀具装夹空间，装夹不同长度的刀具时，不需要额外调整Z轴原点的限位位置，对刀操作更加便捷。设备的龙门立柱采用加厚的铝型材角件连接，相比普通的直角连接件，这种连接结构的抗倾覆能力更强，在Z轴快速下刀或者进行硬材质切削时，龙门不会出现明显的晃动，能有效保障加工面的光洁度和尺寸精度。
