桌面型龙门数控铣床SolidWorks设计模型

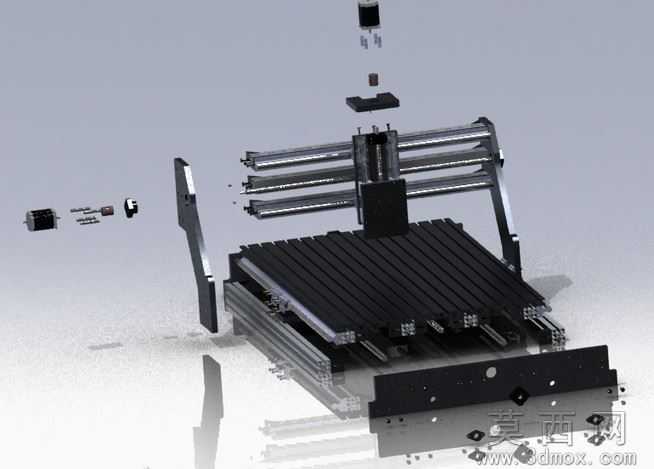

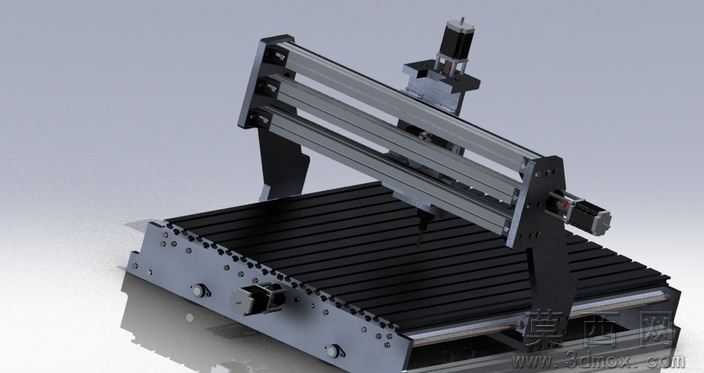

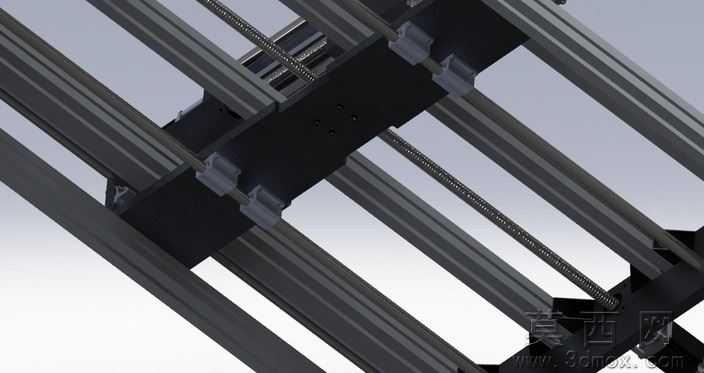

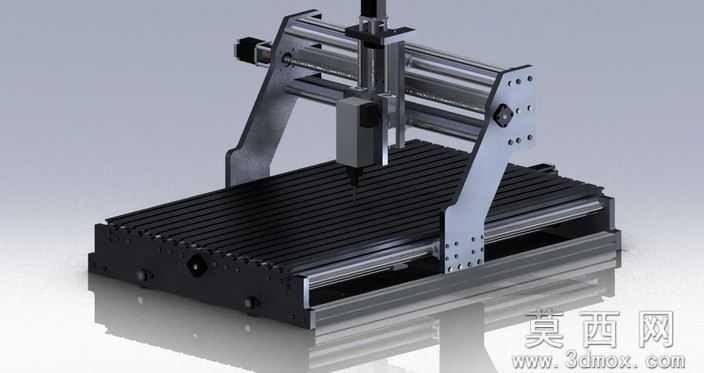

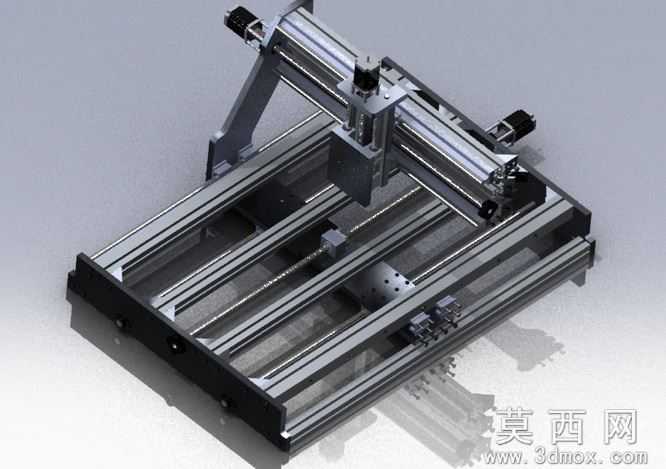

本模型为桌面级龙门式数控铣床的完整三维设计成果，建模阶段采用SolidWorks2012软件完成全参数化构建，从基础的铝型材机架零件开始绘制，逐步完成直线导轨安装座、主轴固定支架、工作台面板、传动丝杆组件等每一个零件的特征建模，所有零件均按照实际加工尺寸标注参数，通过标准配合、高级配合完成整机虚拟装配，全程校验零件间的干涉情况，确保装配关系符合实际机械装配逻辑，不存在结构冲突问题。参数设计层面，该铣床设定有效工作行程为1000mm×650mm×150mm，机架预留nema23与nema24两种规格步进电机的标准安装孔位，可根据加工需求灵活选配不同扭矩的驱动电机，主轴采用高频电主轴配置，可适配不同直径的铣削刀具，龙门架采用双侧支撑结构搭配线性导轨导向，兼顾结构刚性与运动顺滑度，同时预留了可加装线性滑轨的扩展位置，方便用户后续升级设备硬度与加工精度。渲染材质环节，模型对不同部件赋予了贴合实际的材质属性，工作台面赋予黑色阳极氧化铝材质，机架支撑件赋予磨砂金属钢材材质，导轨与传动部件赋予抛光金属材质，主轴部分赋予工程塑料与金属组合材质，通过环境光影调整还原了真实设备的金属质感与结构层次，渲染效果图可直观呈现设备的整体外观与结构布局。结构原理上，该设备采用经典龙门移动式结构，加工过程中工作台保持固定，龙门架沿Y轴方向运动，主轴滑座沿X轴横梁运动，主轴组件沿Z轴方向完成进给运动，三轴均通过丝杆传动配合直线导轨导向，由步进电机驱动实现精准位移控制，可完成平面铣削、浮雕雕刻、软金属切削等加工任务，整体结构紧凑适合桌面放置，同时配套提供dxf格式的加工图纸，方便爱好者自行加工零件组装设备。软件兼容方面，模型原生为SolidWorks2012格式创建，可被SolidWorks2012及以上所有版本软件直接打开编辑，同时导出的通用格式文件可兼容UG、Pro/E、AutoCAD等主流三维设计软件，方便不同软件使用习惯的用户进行二次修改、结构优化或者工程图导出。研发教学应用层面，该模型既可以作为数控设备爱好者DIY自制小型数控铣床的参考设计蓝本，帮助爱好者快速掌握小型数控设备的结构组成与装配逻辑，也可以作为职业院校机械设计、数控加工专业的教学案例，用于讲解龙门式机床的结构原理、参数化建模方法、装配干涉校验流程，同时也能作为小型加工场景下定制专用数控设备的设计参考，帮助研发人员快速完成方案验证与结构迭代。
