DIY迷你胶合板数控雕刻机三维设计

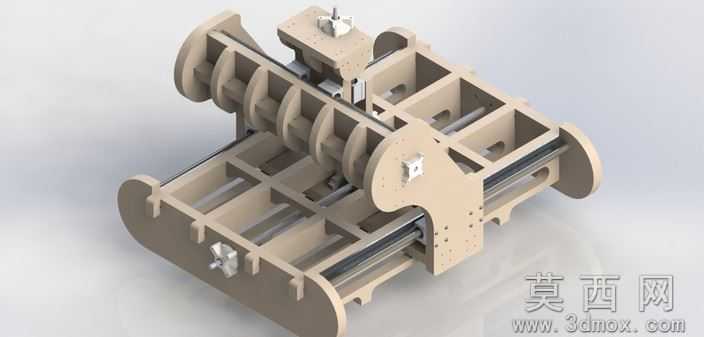

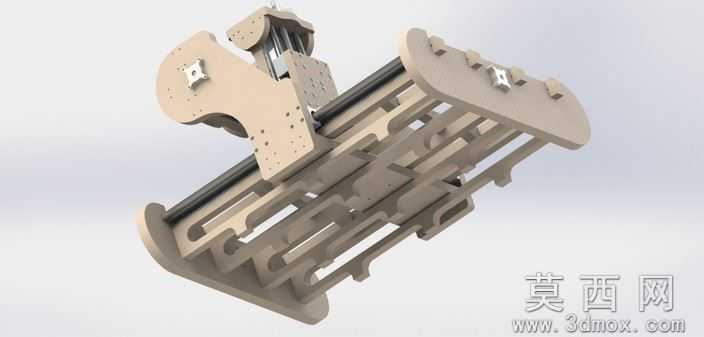

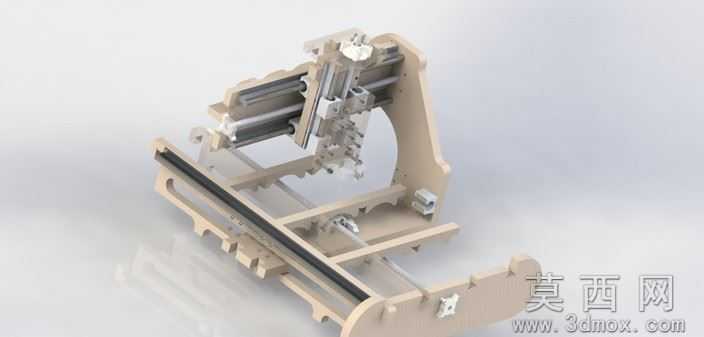

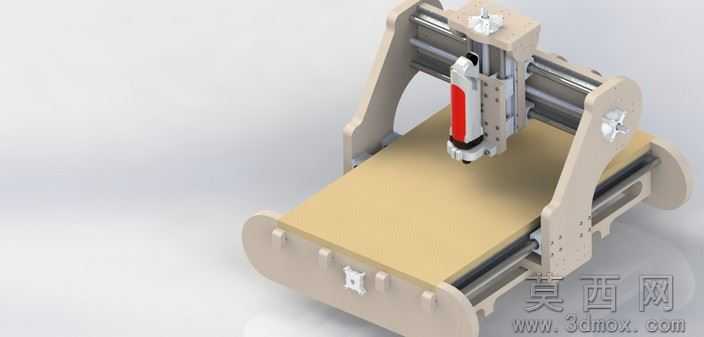

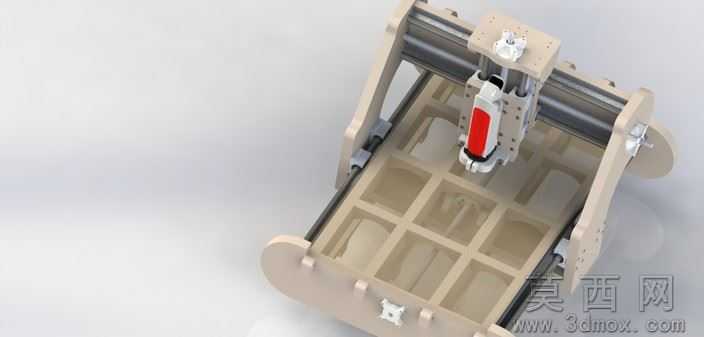

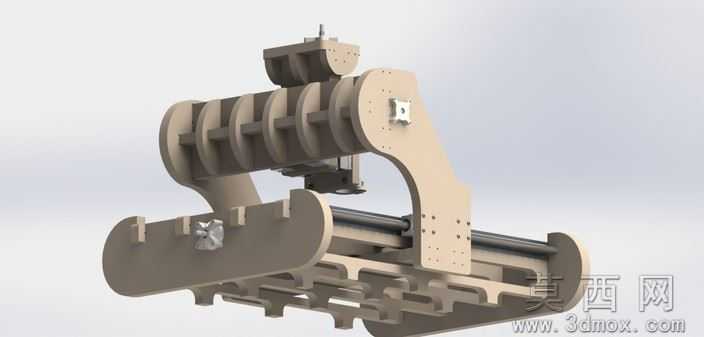

本模型为DIY迷你胶合板数控雕刻机的完整三维设计方案，建模阶段采用SolidWorks2012完成全参数化零件绘制与装配，从机架板材切割轮廓、导轨安装孔位到主轴夹持座、传动连接件均按照实际加工尺寸1:1还原，建模过程中对胶合板机架的拼接榫卯结构、光轴导轨的同轴度配合、滚珠丝杠的传动连接位均做了精确约束，装配完成后通过干涉检查排除了零件间的运动冲突，确保虚拟装配状态与实际装机效果一致。参数设计上，该雕刻机有效加工行程为500×400×100毫米，机架主体采用20毫米与25毫米厚度的胶合板制作，传动部分选用16毫米规格的上圆导轨搭配滚珠丝杠，驱动端适配nema23规格步进电机，主轴采用kress主轴方案，所有标准件参数均符合通用DIY数控设备的选型规范，可直接用于零件加工的尺寸参考。渲染材质方面，机架部分赋予浅米色胶合板纹理材质，还原板材的哑光木质质感，导轨、丝杠等金属传动件赋予镀铬金属材质体现金属光泽，主轴部分按照实物配色设置红银白分色材质，工作台面赋予浅黄密度板材质，整体渲染效果贴近实际装机后的真实视觉表现。结构原理上，该设备采用龙门移动式结构，X轴负责龙门架沿工作台长度方向的运动，Y轴负责主轴安装座沿横梁方向的运动，Z轴负责主轴的上下进给运动，三个轴均通过步进电机驱动滚珠丝杠带动滑块沿光轴导轨运动，实现刀具在三维空间内的精准走位，可完成铣削、钻孔、攻丝等多种加工动作，结构设计兼顾了DIY制作的低成本特性与加工精度需求。软件兼容方面，模型除原生SolidWorks格式外，还提供STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、Mastercam等多款主流机械设计与加工编程软件，不同软件用户均可直接导入使用，无需额外格式转换。研发教学应用上，该模型可作为数控设备入门教学的典型案例，帮助学习者理解小型数控雕刻机的结构组成与传动原理，也可作为DIY爱好者自制小型雕刻机的参考蓝本，还可用于职业院校机械设计、数控加工相关专业的课程设计、三维建模实训项目，同时也能为小型桌面级数控设备的研发设计提供结构参考，降低同类设备的研发试错成本。
