手摇升降式双螺纹工业工作台设计

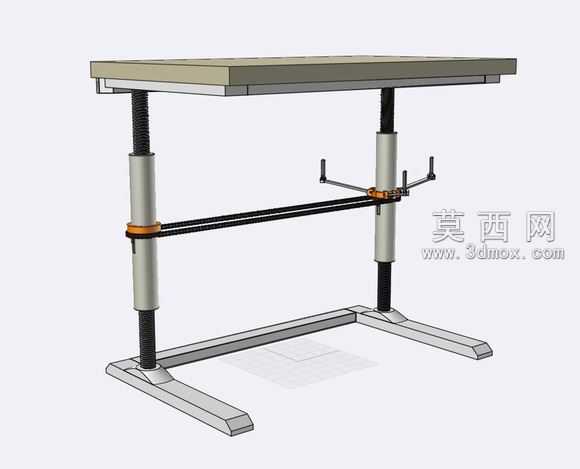

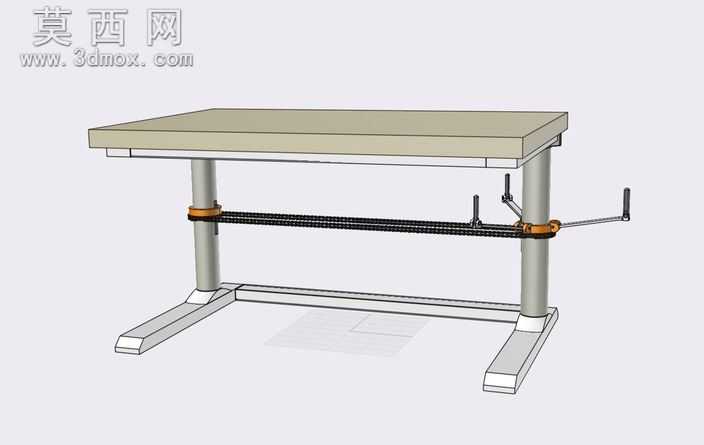

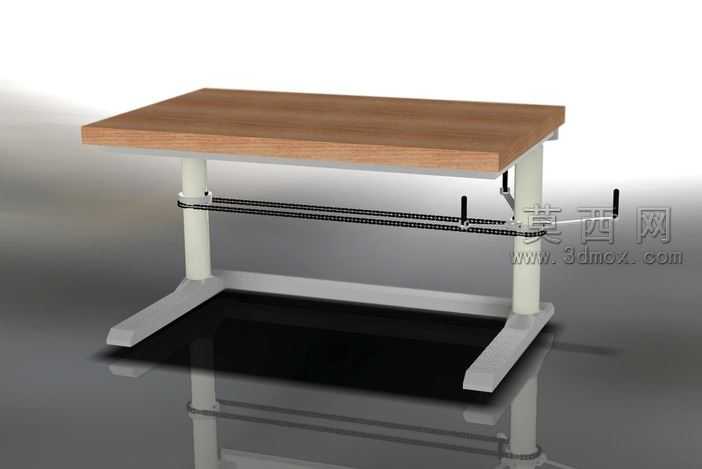

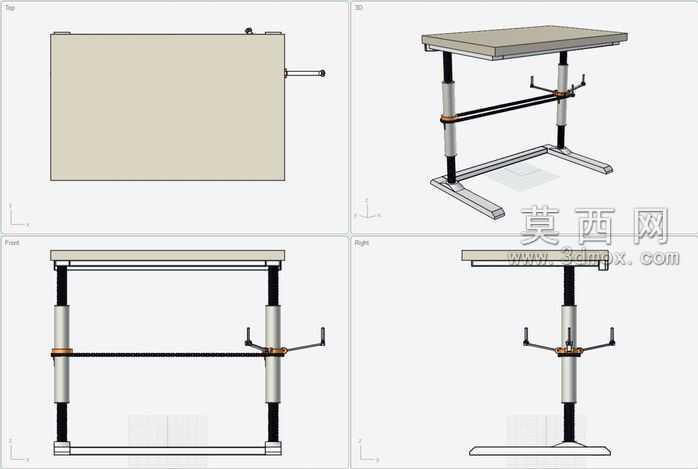

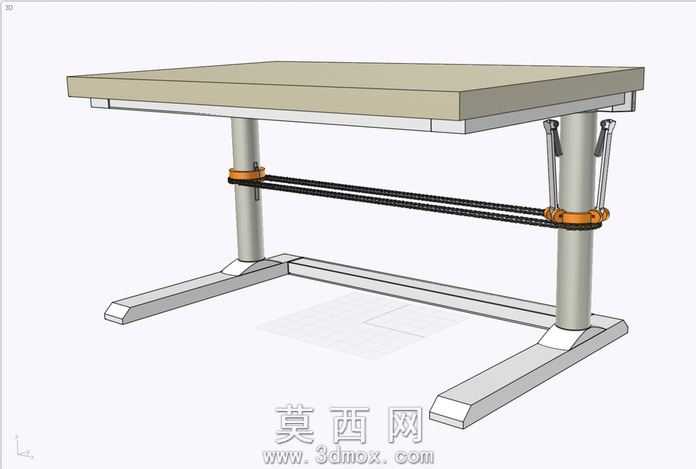

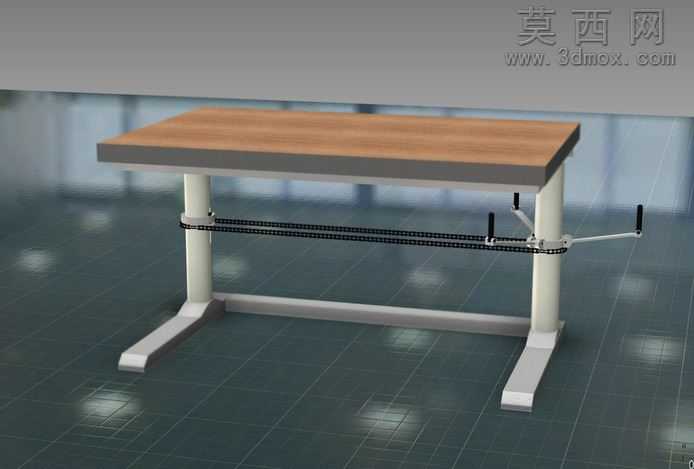

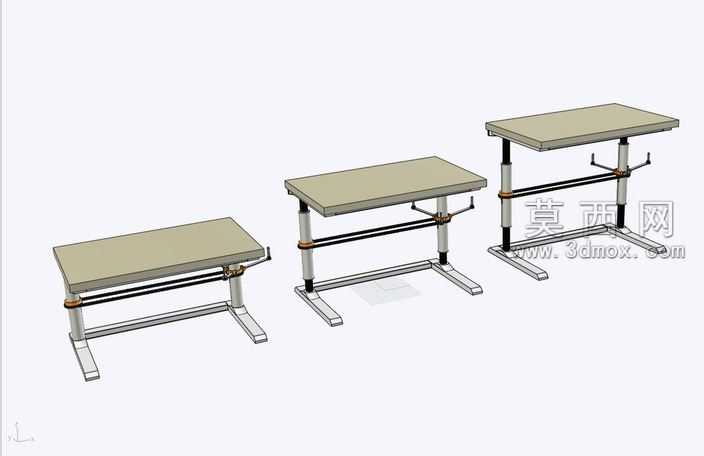

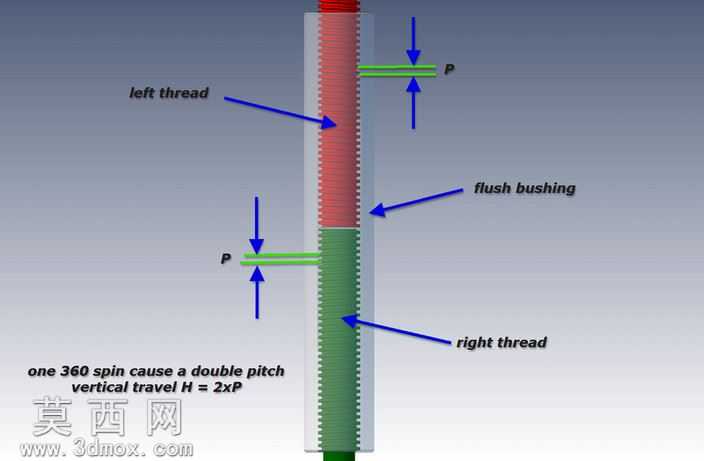

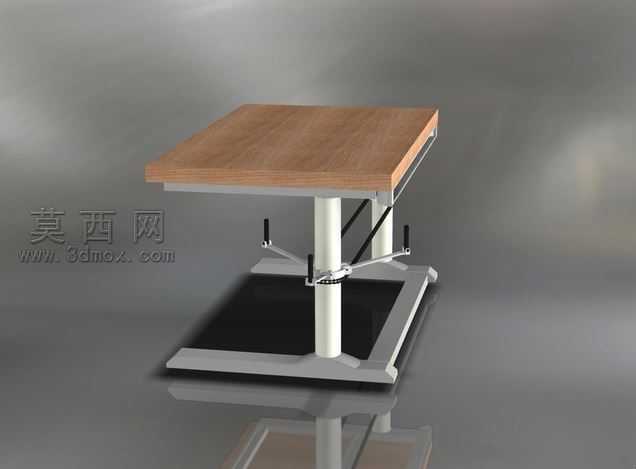

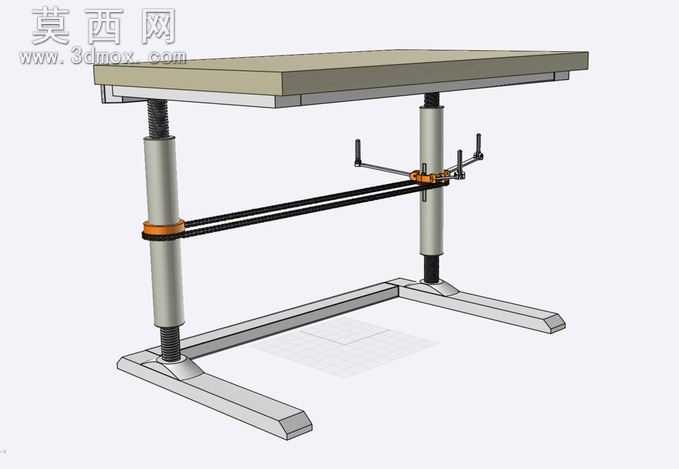

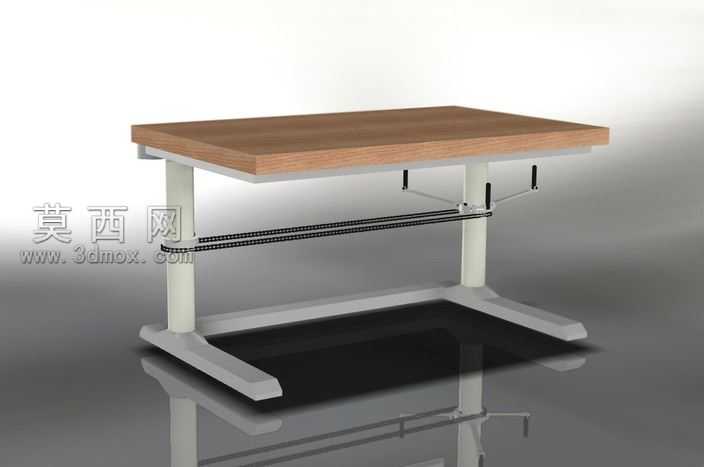

本作品为手摇驱动的升降式工业工作台三维建模设计，整体建模过程优先还原结构的可动逻辑与实际使用的力学合理性，首先完成底部支撑脚的建模，采用宽幅T型一体式金属支撑结构，通过大接地面积保障工作台满载状态下的稳定性，支撑脚边缘做圆角过渡处理，避免工业场景下的磕碰风险。两根垂直升降立柱采用中空金属管材建模，内部嵌套双螺纹衬套结构，分别对应左右旋向的传动螺纹，建模时严格还原M48螺纹、螺距8毫米的参数，确保手摇驱动时，单圈360度旋转即可实现双倍垂直位移的传动逻辑，将完整行程所需的转动圈数控制在26圈，大幅降低高度调节的操作成本。台面采用实木多层板材质建模，表面做哑光木纹饰面渲染，边缘做加厚封边处理，台面底部与升降立柱的连接位置做加强筋结构建模，保障500公斤满载负荷下的台面平整度，不会出现中部下弯变形的问题。传动部分的建模重点还原了两侧链轮、联动链条与手摇柄的结构，链条采用等距链节建模，与链轮的齿形完全啮合，确保两侧立柱升降过程的同步性，不会出现台面倾斜的问题，手摇柄做防滑握把的材质渲染，操作端做可折叠结构设计，避免日常使用时的剐蹭。渲染阶段采用工业风影棚环境，地面添加高反射材质模拟车间环氧地坪效果，金属支架部分做哑光喷塑材质渲染，还原工业工装的真实质感，木质台面调整纹理的凹凸贴图参数，还原实木板材的细微触感。设计阶段充分考虑工业场景的使用需求，除基础升降结构外，预留了金属案例板、片材的安装挂点，用户可根据工位需求加装工具挂板、物料盒等配件，整体结构将满载升降的操作力控制在150N左右，单趟完整升降的时长控制在一分钟左右，兼顾调节效率与操作省力性，所有传动部件均做隐藏式设计，避免车间杂物卡入传动结构造成故障，整体建模精度满足生产加工前的结构验证、工位布局模拟等使用需求。
