可调电位器电子组件三维结构设计

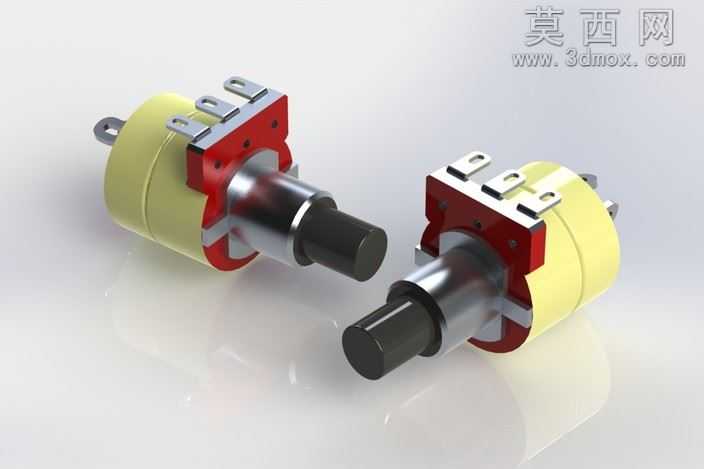

本作品为可调电位器电子组件的三维建模设计，整体采用SolidWorks平台完成全参数化建模，通过自底向上的装配逻辑完成各零件的配合约束，完整还原了电位器的实际结构形态。建模过程中首先对核心部件进行拆分建模：前端黑色操作轴采用圆柱拉伸与倒角特征完成，表面做哑光磨砂质感的材质处理，还原实际旋钮的握持触感；中部灰色定位轴套采用台阶轴结构设计，通过同轴心配合与操作轴完成装配，轴套表面做金属阳极氧化的材质表现，呈现细腻的哑光金属质感；后端红色安装法兰盘采用钣金与机加工结合的建模思路，盘面均匀分布四个安装固定孔，边缘做圆角过渡处理，材质设置为烤漆红的金属质感，还原实际安装基座的外观特征；最外侧黄色绕组壳体采用回转体特征建模，表面做金属镀金的材质渲染，呈现光亮的金属色泽，同时在壳体侧面预留接线引脚的安装位，三个金属引脚通过拉伸与阵列特征完成，与壳体做固定配合。渲染阶段采用工作室环境光设置，主光源从左上方45度角投射，形成自然的明暗过渡与阴影效果，突出各部件的结构层次与材质差异，背景采用浅灰色渐变处理，避免干扰主体结构的展示。设计过程中严格遵循电位器的实际工作原理，操作轴与内部调节机构做可转动的运动约束，能够模拟实际电位器的电阻调节动作，安装法兰盘的孔位尺寸符合行业通用安装标准，可直接用于电子设备的装配调试参考。各零件的建模精度控制在0.01mm以内，装配间隙符合实际生产的公差要求，既保证了结构的外观还原度，也具备实际工程参考价值，可用于电子教学演示、产品结构验证以及相关电气设备的配套设计参考。
