卧式单声道音频插孔连接结构三维建模

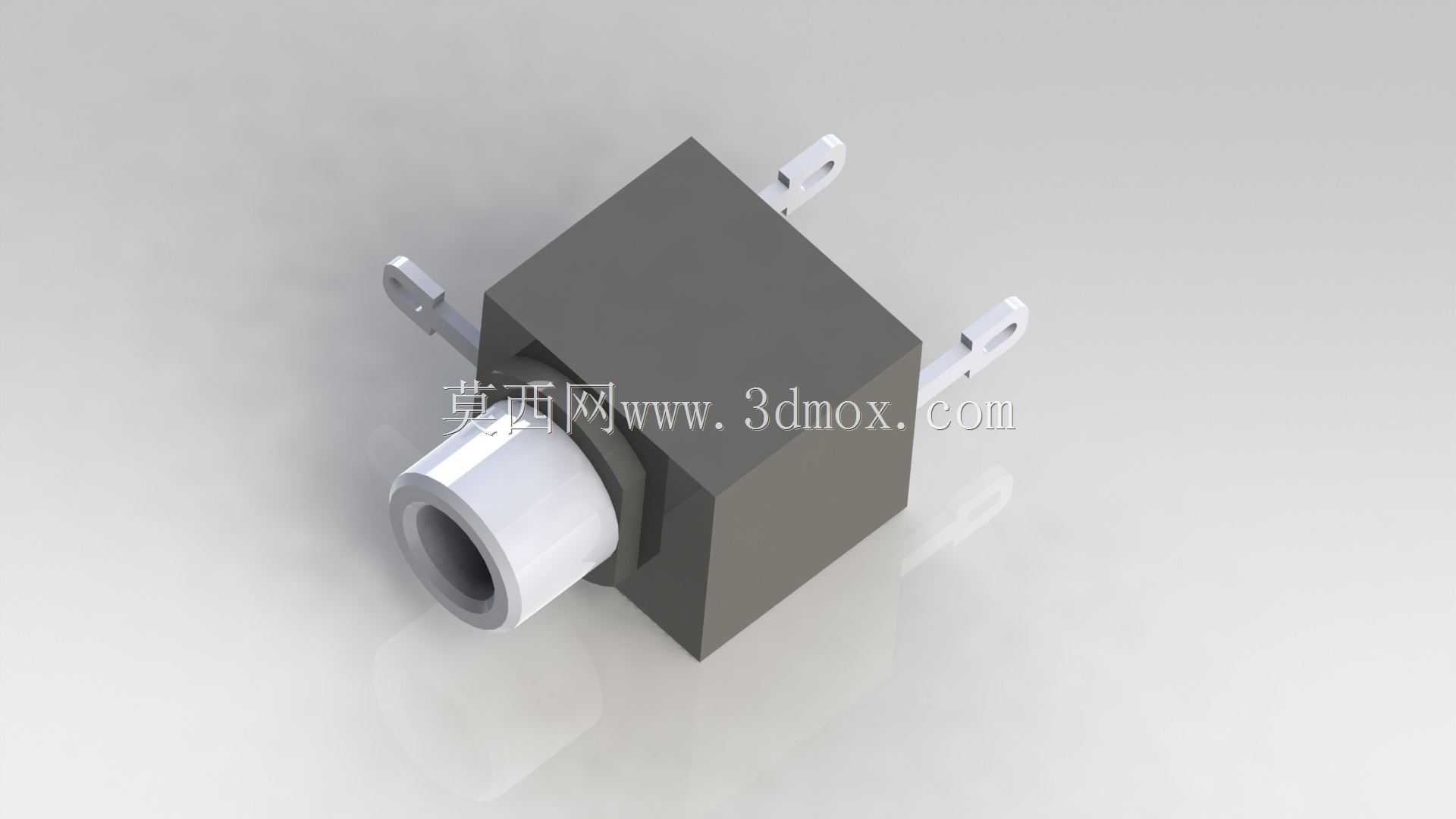

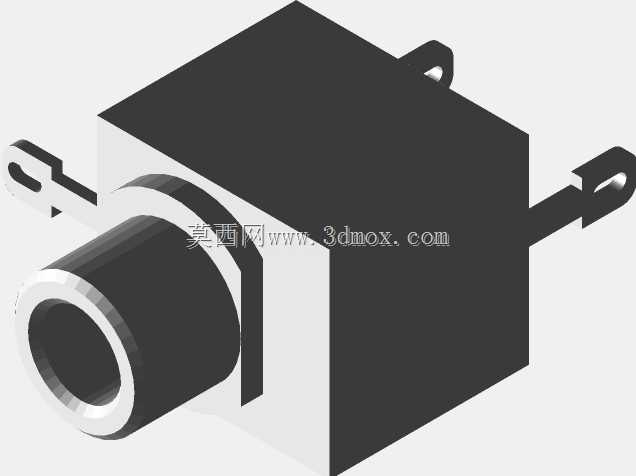

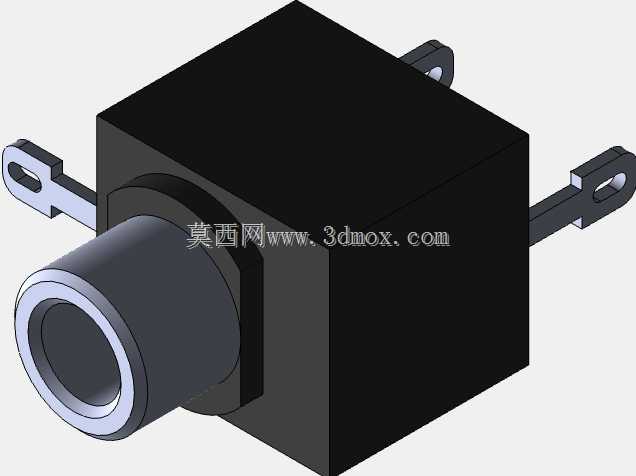

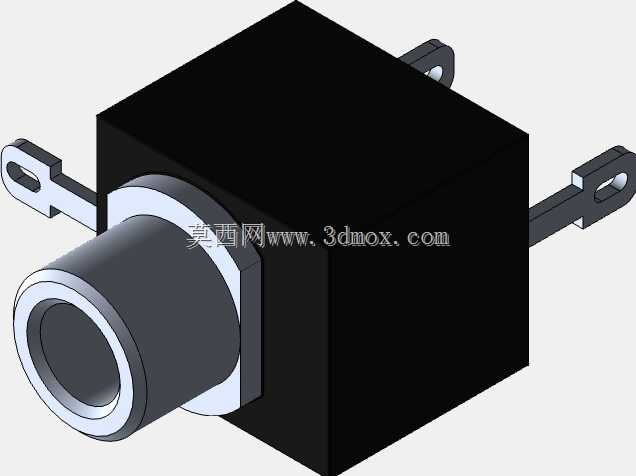

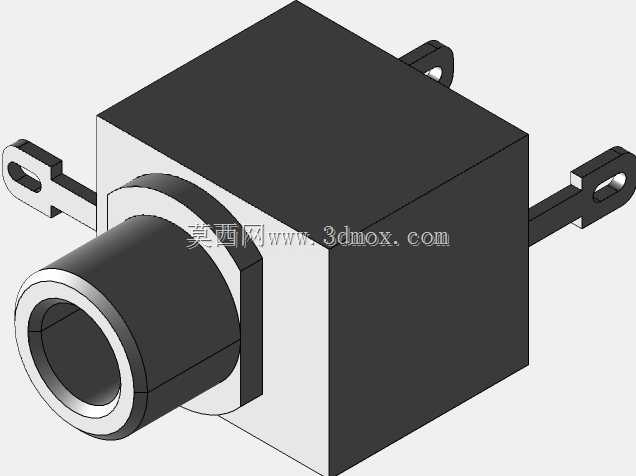

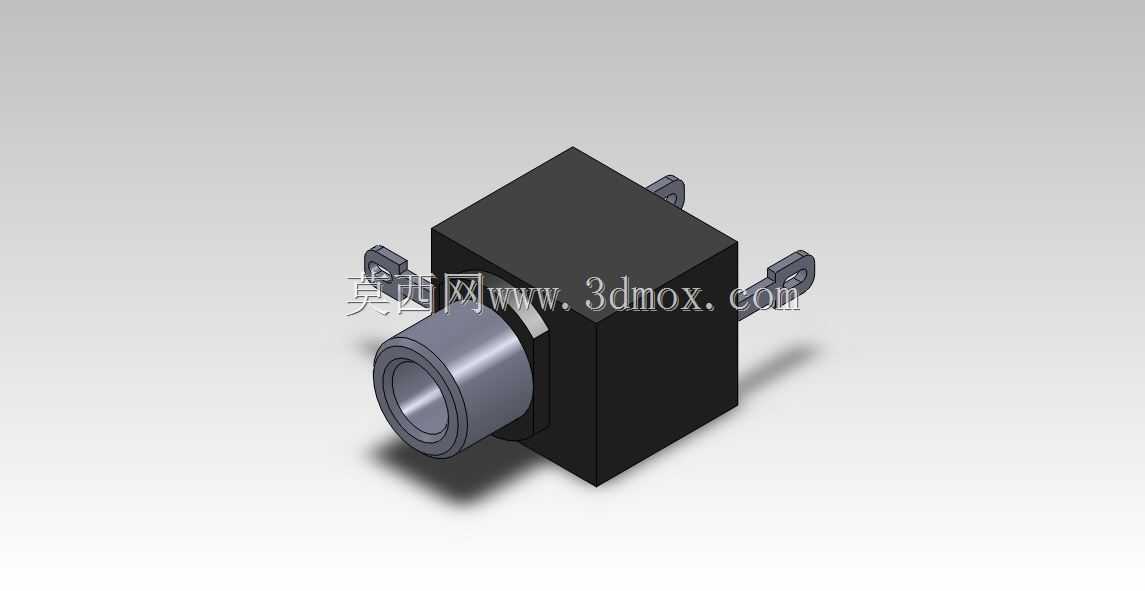

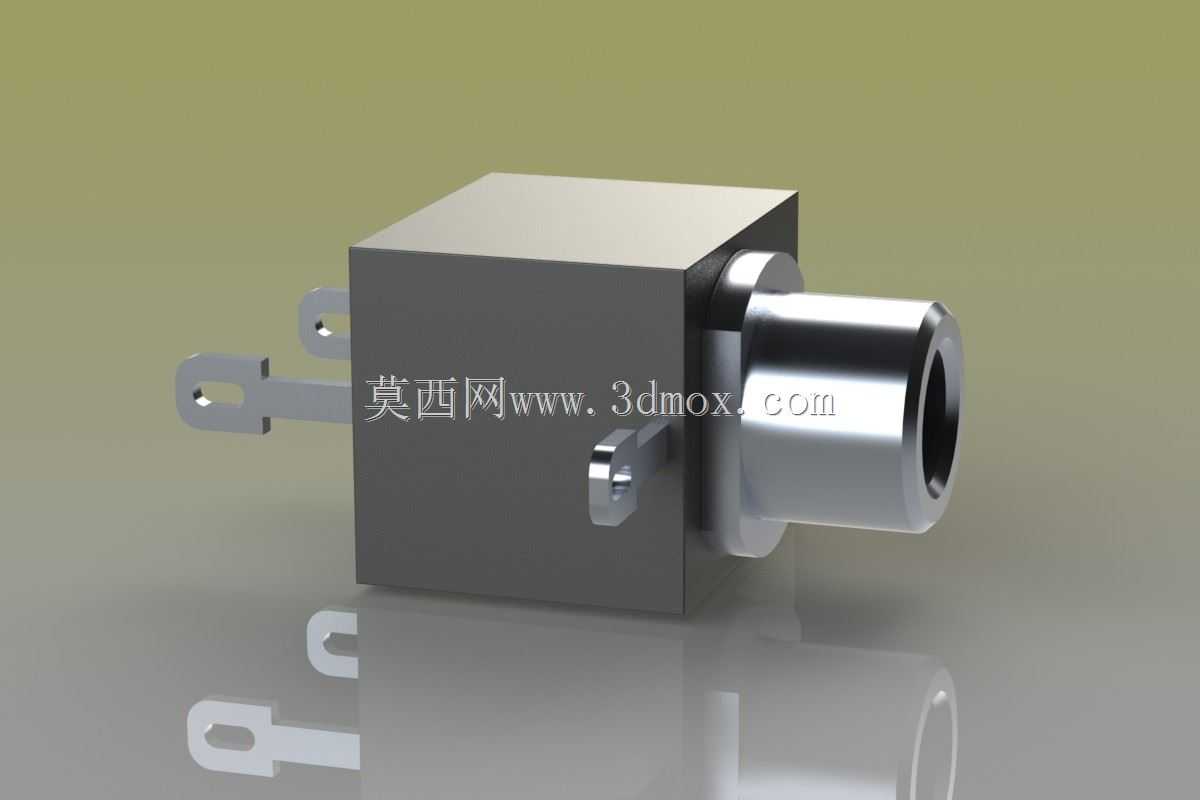

　　在消费类音频设备、小型工控音频终端、便携电子教具的板级连接设计中，这类卧式单声道音频接插部件是信号链路里最容易被忽略却直接影响使用可靠性的结构件。不同于常规立式直插音频插座，这款卧式结构的接插件采用侧出引脚布局，本体主体为方形绝缘基座，前端伸出圆柱形音频插合接口，三个固定引脚从基座侧方水平延伸，适配PCB板卧式贴装或波峰焊装配场景，能有效降低板卡整体堆叠高度，适配薄型化设备的内部空间约束。从结构设计逻辑来看，这款接插件的绝缘基座采用直角方块构型，四个边角做了微小的工艺倒角，既避免注塑成型时的应力集中问题，也能在自动化插件作业时减少卡料概率。

　　前端的圆柱形插合段做了阶梯式直径变化，最外侧的端口做了0.2mm左右的导向倒角，方便音频插头插入时的自动对中，插合段内部的接触弹片采用悬臂式结构设计，弹片接触点位做了圆弧凸起处理，既能保证插头插入后接触压力稳定在合理区间，避免接触不良导致的音频信号杂音，也能控制插拔力在用户可接受的范围内，不会出现插拔过紧或过松的问题。三个侧出引脚的宽度、厚度都按照常规波峰焊工艺参数设计，引脚伸出基座的长度预留了足够的焊盘搭接量，引脚根部做了凸台限位结构，插件时可以直接抵靠在PCB板表面，不需要额外治具定位就能保证插件高度一致，适合批量生产的SMT或波峰焊流水线作业。

　　从安装边界来看，这款接插件在PCB板上的占位投影为矩形区域，三个引脚的孔位间距按照行业通用的音频插座孔位规范设计，可兼容同规格其他品牌接插件的焊盘布局，替换时不需要重新修改PCB走线。本体高度方向的尺寸控制在贴装后不超过板上最高元件的平均高度，不会和设备外壳上的音频开孔产生位置干涉，前端圆柱插合段的伸出长度刚好匹配设备外壳壁厚的常规范围，外壳开孔只需要按照圆柱段外径做圆形开孔即可，不需要额外做沉台结构，降低外壳加工的复杂度。在实际应用场景中，这类单声道音频接插件多用于单声道音频输入输出场景，比如小型扩音设备的外接音频输入、简易对讲机的耳机输出、儿童电子玩具的音频外接端口、工业控制设备的音频告警输出接口等。不同于立体声插座的多引脚结构，这款三引脚结构分别对应信号端、接地端和固定端，接线逻辑简单，不需要复杂的信号定义，适合功能相对单一的音频传输场景。设计时特意将固定引脚和接地引脚做了等电位连接处理，插合后插头的金属外壳会直接和设备地连通，能有效屏蔽外界电磁干扰，避免音频传输过程中出现电流杂音，在靠近开关电源、电机驱动等强干扰源的板卡布局中，这种接地结构的抗干扰优势会更加明显。从结构可靠性角度考虑，绝缘基座的材质选用常规的工程绝缘塑料，具备足够的耐温性能，可以承受波峰焊时的高温冲击，不会出现基座变形、引脚移位的问题。

　　内部的接触弹片采用弹性铜材表面镀镍处理，既保证足够的弹性寿命，也能避免长期使用后氧化导致的接触电阻增大，按照常规民用设备的使用频次计算，正常插拔寿命可以满足设备全生命周期的使用需求，不需要额外做维护更换。在三维建模过程中，需要重点关注插合段内孔的尺寸公差，内孔直径和弹片的凸起高度需要匹配标准单声道音频插头的外径尺寸，公差带控制既要保证插拔顺畅，也要避免间隙过大导致的接触松动。三个引脚的位置度需要严格控制，否则插件时会出现引脚无法对准焊盘孔的问题，建模时需要将引脚的位置公差按照PCB加工的常规精度要求做约束，保证批量生产时的插件良率。另外，前端圆柱段和基座的连接位置做了加强筋结构，避免插头插拔时的侧向力导致圆柱段断裂，加强筋的厚度和过渡圆角都按照注塑工艺的要求设计，不会出现注塑缺料、缩痕等外观缺陷。在设备整机装配时，这款卧式接插件的布局位置需要远离板上的发热元件，比如功率电阻、电源芯片等，长期高温环境会加速绝缘塑料的老化，降低结构强度，同时也会影响内部弹片的弹性，缩短使用寿命。如果是在有振动的使用场景中，比如车载便携设备、移动作业终端，焊接时可以在基座和PCB板之间增加少量红胶固定，进一步提升接插件的抗振动性能，避免长期振动导致引脚脱焊。
