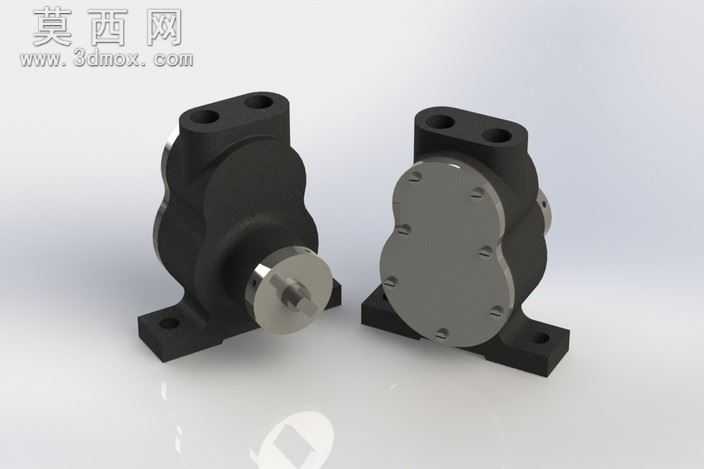

齿轮式机油油泵三维结构设计模型

本模型为齿轮式机油油泵的三维参数化设计成果，建模过程严格遵循机械油泵的实际生产设计逻辑，首先完成核心传动结构的基准定位，以泵腔中心为全局坐标原点，依次绘制主动齿轮轴、从动齿轮的齿廓渐开线草图，通过拉伸、阵列、布尔运算完成齿轮啮合副的实体构建，保证齿侧间隙、啮合重合度符合液压元件的设计公差要求。泵体部分采用分体式结构建模，分别完成前端盖、泵壳主体、后端盖的轮廓绘制，针对泵壳的异形腰型内腔，采用多草图放样结合切除拉伸的方式实现，精准还原内腔与齿轮副的配合间隙，避免出现流体泄漏的结构缺陷。进出油口的法兰接口采用参数化草图绘制，预留标准螺栓孔的安装定位尺寸，底部安装支座通过筋板特征强化结构强度，支座上的安装孔位按照通用工业安装标准设计，可直接适配多数机械设备的安装工位。材质渲染阶段，泵体外壳采用哑光黑色喷塑材质模拟工业铸件的表面质感，端盖连接螺栓采用镀锌金属材质，齿轮啮合区域做金属光泽强化处理，清晰展示内部传动结构的位置关系，进出油口的接口部分做防锈氧化处理的材质表现，还原真实油泵的外观细节。结构设计上重点考虑了油泵的工作密封性，端盖与泵壳的连接面预留密封槽的安装位置，齿轮轴伸出端设计有密封件安装位，可有效防止机油工作过程中出现泄漏，同时泵体内部的卸荷槽结构也做了精准还原，能够消除齿轮啮合过程中产生的困油现象，降低油泵工作时的振动与噪音。整体建模过程完全遵循自上而下的设计思路，各零部件之间添加完整的装配配合关系，可实现齿轮副的转动模拟，能够直观展示油泵工作时的内部流体输送逻辑，模型结构完整无碎面破面，各特征参数可编辑调整，可用于液压系统教学演示、油泵产品改型设计、机械设备配套选型参考等场景。
