两款不同容量透明玻璃盛装瓶结构设计

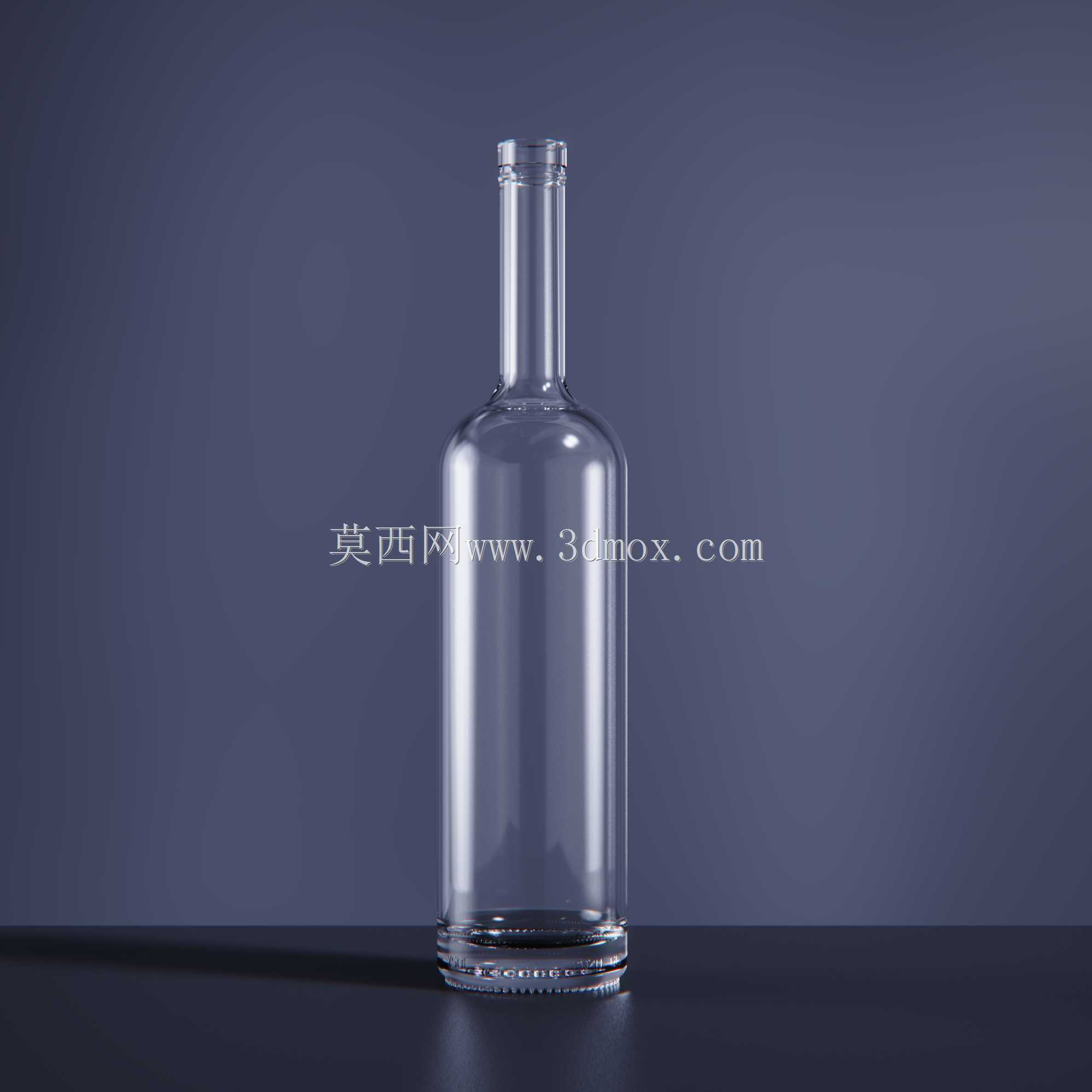

　　日常液态饮品的盛装环节里，玻璃材质容器始终占据不小的应用份额，尤其是酒类、风味饮品的终端零售包装，对容器的密封性能、透光展示效果、握持手感都有明确的工程要求，这次完成的两款不同容量玻璃瓶结构，分别对应0.5升与0.7升的常规盛装规格，适配市面多数中端酒类、冷萃饮品的灌装生产线适配需求。从实际产线适配角度出发，两款瓶身的瓶口部分做了统一的尺寸标定，采用同规格的外螺纹口径，这样在灌装环节不需要更换旋盖机头，同一条产线可以完成两种容量产品的灌装、封盖作业，减少产线换型的调试时间，也能让配套的瓶盖、密封塞件实现通用化采购，降低包材的库存管理压力。瓶身主体部分采用直筒微收腰的轮廓设计，瓶肩位置做平滑的圆弧过渡，没有尖锐的棱角结构，

　　一方面是玻璃成型过程中，圆弧过渡区域的玻璃液流动更均匀，能减少吹制过程中出现的壁厚不均、冷纹缺陷，另一方面在后续的贴标工序中，直筒段的圆柱面可以适配常规的滚贴贴标机构，标签贴合后不会出现褶皱、翘边的问题，贴标精度更容易控制。底部设计了内凹的防滑底结构，底圈的接触平面做了磨边处理，放置在平面上时的接触压强分布均匀，不会因为局部应力集中导致放置不稳，同时内凹结构可以提升瓶身底部的结构强度，在灌装后堆码、运输过程中，底部承受堆叠压力时不容易出现开裂、破损的问题。两款瓶身的容量差异主要通过瓶身直筒段的高度差来实现，瓶肩、瓶口、瓶底的结构尺寸完全一致，这样在模具开发阶段，只需要更换瓶身中段的模腔部件，就能完成两种容量产品的吹制生产，

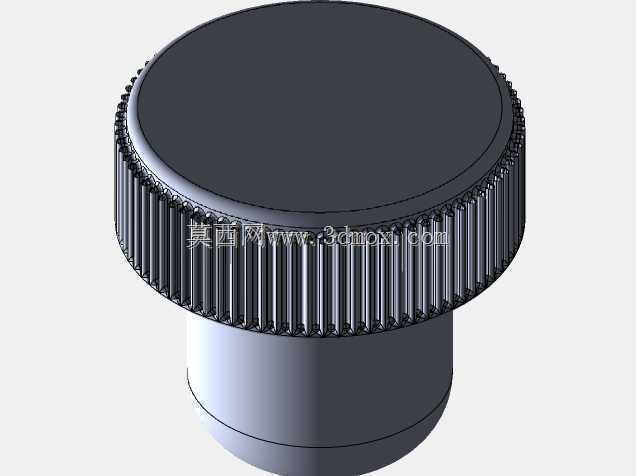

　　大幅降低模具的开发成本，也减少了模具更换时的调试工作量。从握持使用的角度考虑，瓶身直径控制在72毫米，刚好适配成年人单手握持的围度，不管是0.5升还是0.7升的规格，握持时都不会出现脱手的问题，瓶身表面做了光滑的无纹理设计，既方便印刷品牌标识，也能在清洗环节减少污渍残留的死角，适配回收清洗的作业流程。密封结构上，瓶口配合高分子塞加金属旋盖的双重密封方案，内塞采用食品级弹性体材质，压入瓶口后可以完全填充瓶口内壁的间隙，旋盖拧紧后提供持续的轴向压紧力，保证倒置、晃动情况下不会出现漏液问题，同时这种密封结构可以满足饮品长期存储的密封要求，避免外界空气进入导致内容物变质。在结构建模过程中，对瓶身的壁厚做了均匀化处理，整体壁厚控制在3.

　　2毫米，瓶口、瓶底这些应力集中区域做了局部加厚，加厚区域的过渡段采用渐变壁厚设计，避免壁厚突变导致的玻璃冷却过程中应力集中，减少成品的自爆概率。另外瓶身的整体高度控制在常规货架层板的间距范围内，0.7升规格的总高度不超过280毫米，0.5升规格总高度不超过240毫米，可以适配多数商超货架、家用冰箱门架的放置空间，不会出现放不进层架的问题。从运输包装的角度出发，两款瓶身的最大外径一致，在做运输纸箱设计时，可以采用统一的格档尺寸，只需要调整纸箱的高度就能适配两种容量的产品包装，包材的通用化率能提升到70%以上，进一步降低全链路的包装成本。建模过程中还对瓶身的重心位置做了校核，灌装额定容量的液体后，重心位于瓶身总高度的三分之一偏下位置，放置时的稳定角足够，轻微的碰撞晃动不会导致瓶身倾倒，适配自动灌装线上的输送环节，减少输送过程中的倒瓶率。
