金属底座圆形别针徽章结构设计

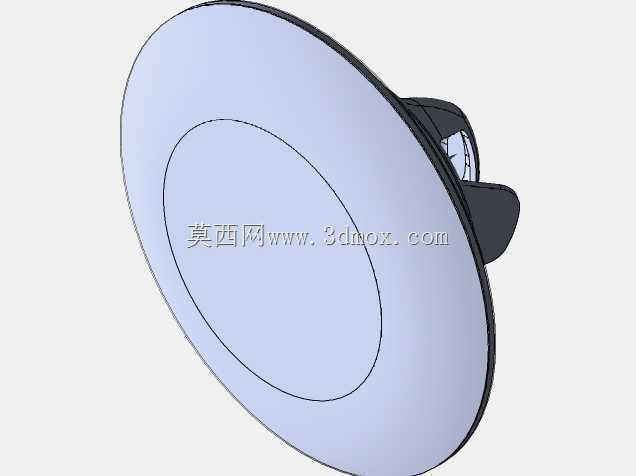

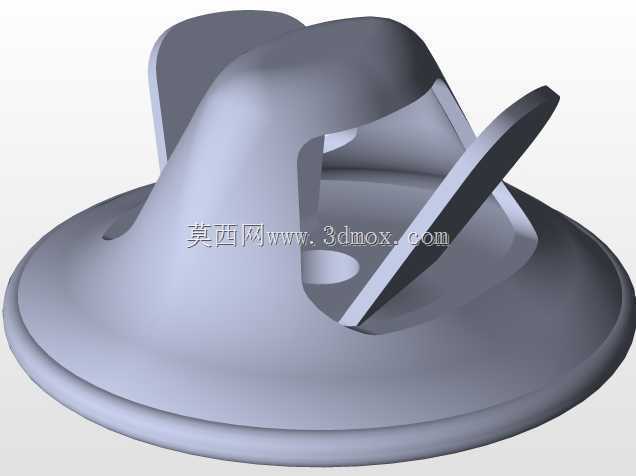

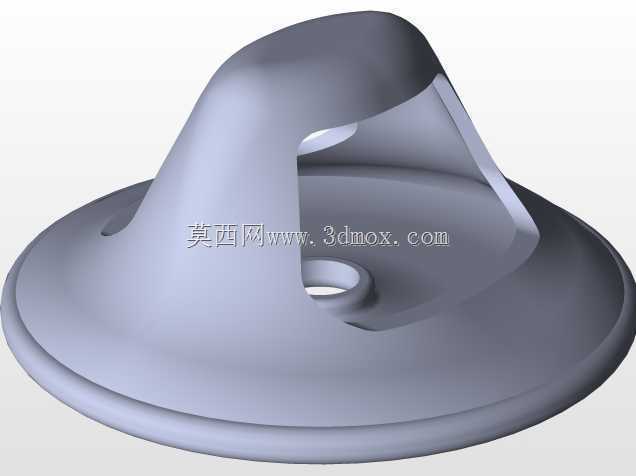

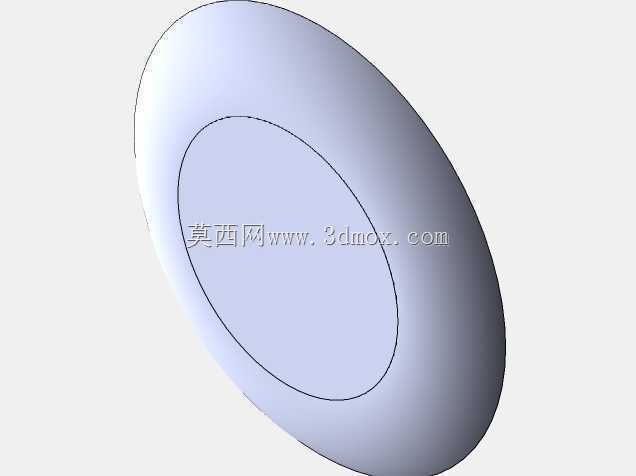

　　日常工装、活动赛事、企业工牌配套场景中，别针徽章是最常用的身份标识与纪念载体，这类小尺寸饰件的结构可靠性直接决定佩戴体验，很多廉价徽章容易出现别针弯折、底座脱落、针尖外露扎破衣物的问题，本次设计的圆形别针徽章从实际佩戴痛点出发做了结构优化。首先看整体结构拆分，整套组件分为徽章面盖、金属固定底座、弹性别针、锁扣四个部分，面盖采用圆形弧面设计，边缘做了0.3mm的圆角过渡，避免尖锐边角刮蹭衣物面料，面盖背部设置环形卡扣槽，和金属底座的凸圈过盈配合，装配后不需要额外点胶即可实现牢固连接，拆解时也能通过专用工具无损拆分，方便后续更换面盖图案。金属底座采用冲压成型的铜质基材，厚度控制在0.8mm，既保证足够的结构强度不会被别针拉扯变形，

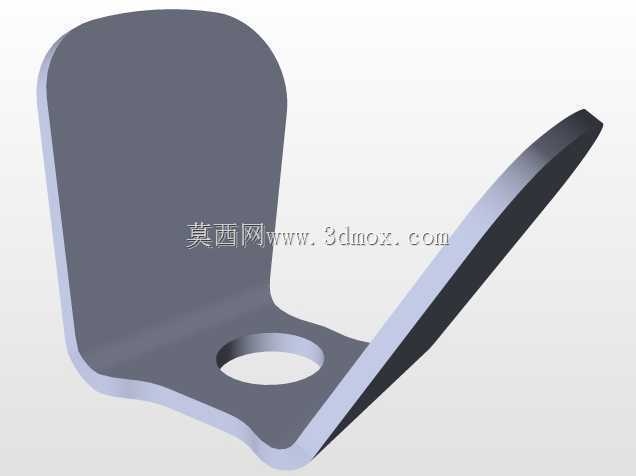

　　又能控制整体重量，单枚徽章总重量控制在5g以内，长时间佩戴在薄款衬衫上也不会出现面料下坠变形的问题。别针部分采用弹性不锈钢线材，线径0.6mm，针尖做了磨圆处理，既保证能轻松穿透常见的棉、涤、牛仔等面料，又不会因为针尖过于尖锐扎伤皮肤或者勾坏衣物纤维，别针的旋转枢轴设置在底座一侧的铆接点，铆接松紧度经过调校，旋转时带有均匀阻尼感，不会因为日常活动的晃动导致别针自行松脱。锁扣部分采用和底座一体冲压的卡槽结构，别针压入后会被卡槽内的弹性凸点卡紧，需要手动施加一定力度才能掰开，避免佩戴过程中别针弹开导致徽章丢失。安装边界方面，徽章整体直径为25mm，属于常规胸章的通用尺寸，适配绝大多数工牌挂位、活动纪念章的佩戴位置，

　　别针展开后的最大跨度为18mm，穿透面料后预留的锁合长度足够固定两层到三层常规厚度的面料，即使是冬季较厚的工装面料也能稳定固定。设计过程中特意规避了常见的结构缺陷，比如别针枢轴的铆接点做了下沉处理，不会在底座背面形成凸起，佩戴时和衣物接触的面完全平整，不会硌到皮肤；面盖和底座的配合间隙控制在0.05mm以内，日常接触汗水、雨水不会渗入内部导致图案层受潮变色；金属部件表面都做了钝化处理，长期接触皮肤也不会出现锈渍污染衣物的情况。从实际应用场景来看，这款结构的徽章既可以用作企业员工工牌的标识配件，也可以作为活动赛事的纪念章、文创周边的饰件使用，结构件全部采用通用五金冲压工艺生产，不需要开特殊的注塑模具，量产时的加工效率高，成本可控，

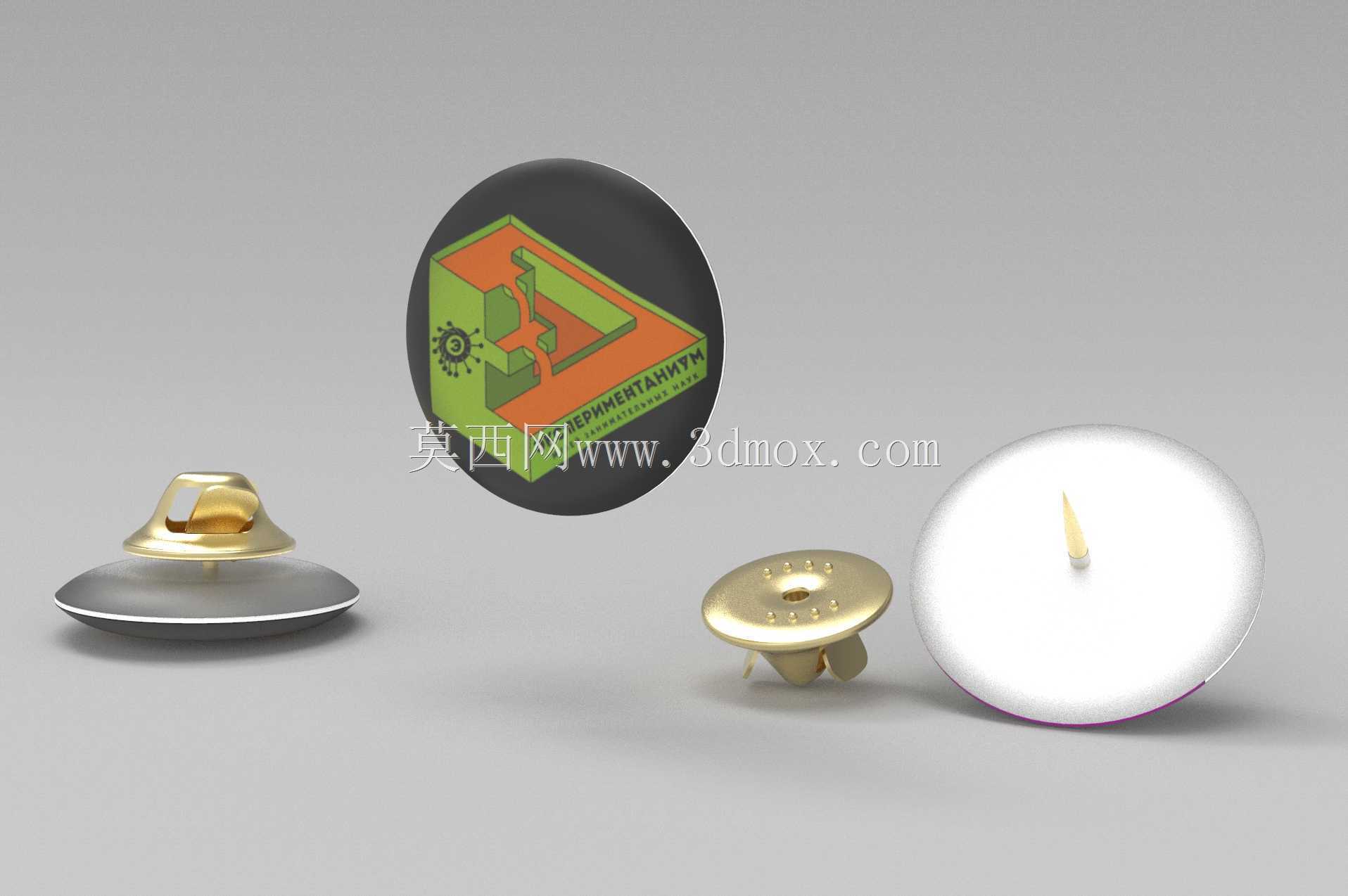

　　装配流程简单，只需要通过压合设备将面盖和底座扣合，再将别针铆接到底座上即可完成组装，不需要复杂的后续工序。建模过程中对各个活动部件的配合间隙做了运动仿真验证，模拟别针反复开合1000次后的结构形变，确认枢轴位置不会出现松旷，锁扣的弹性凸点不会因为反复摩擦出现磨损失效的问题，同时对整体重量做了配重平衡，徽章佩戴后不会出现一侧下坠歪斜的情况，始终保持面盖水平端正的展示状态。针对不同的使用需求，面盖部分可以适配印刷、滴胶、珐琅、烤漆等多种表面工艺，底座结构不需要做任何修改即可通用，大幅降低了不同款式徽章的开模成本，只需要更换面盖的图案层就能快速生产不同主题的徽章产品，适配多品类小批量的文创定制需求。
