多规格标准圆柱定位销三维设计

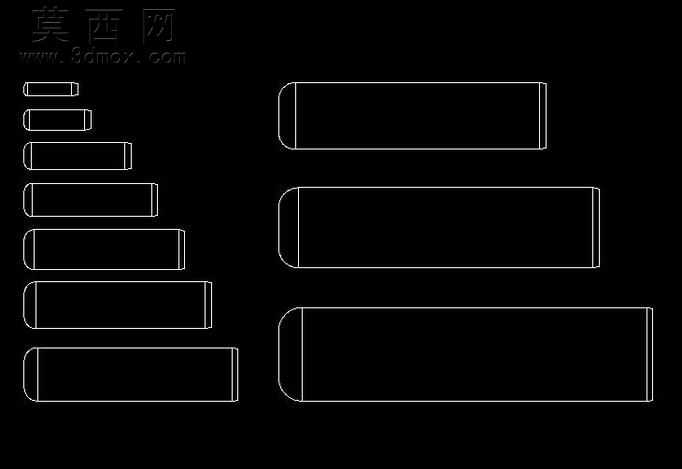

本次设计的是覆盖1/8英寸到7/8英寸尺寸区间的标准定位销集合，建模过程严格遵循机械行业通用标准，采用三维参数化建模方式完成全系列规格的构建。建模阶段首先梳理不同直径规格定位销的通用结构特征，所有规格的定位销均采用一端带倒角引导、主体为等径圆柱的经典结构，倒角参数随销体直径按比例匹配，既保证装配时的导向便利性，也避免锐边造成的装配划伤与应力集中问题。建模时先以最小规格为基础搭建参数化骨架，将销体直径、有效长度、倒角尺寸设置为可驱动参数，通过参数表批量生成全系列不同尺寸的定位销模型，无需重复绘制草图，保证同系列零件结构的一致性与尺寸精度。模型构建过程中对每一个规格的销体进行了几何公差校验，圆柱面的圆度、圆柱度均符合定位元件的精度要求，端面与销体轴线的垂直度也控制在标准允许范围内，满足实际工装夹具中定位使用的精度需求。材质设置上选用工业常用的优质碳素结构钢材质属性，模拟了常规淬火处理后的表面质感，渲染时采用线框展示模式清晰呈现各规格的外形轮廓差异，方便使用者快速区分不同尺寸的零件。结构设计上充分考虑定位销的实际使用场景，所有规格的销体长度与直径配比均符合行业通用规范，既保证定位时的接触面积足够提供稳定的定位约束，也避免过长销体造成的装配干涉、过定位问题。整套模型的结构简洁规整，没有冗余的几何特征，每一处结构都服务于定位销的装配导向、定位固定核心功能，可直接用于工装夹具设计、装配模拟、工程图导出等场景，适配机械设计过程中的标准件调用需求，能够有效减少设计人员重复绘制标准件的工作量，提升整体设计效率。
