工业用立式回转支撑轴承结构设计

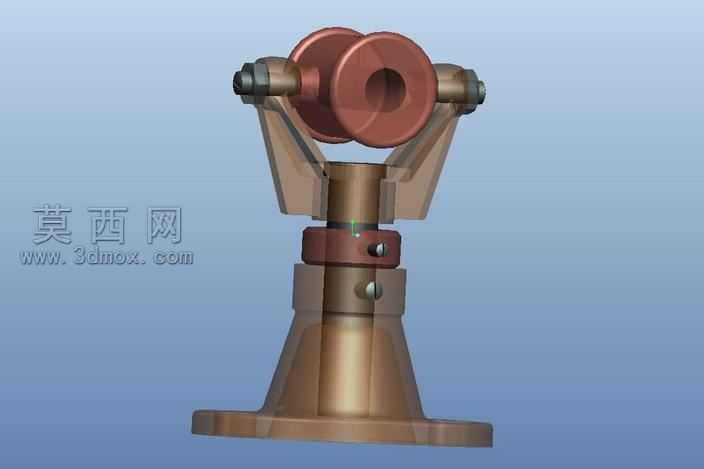

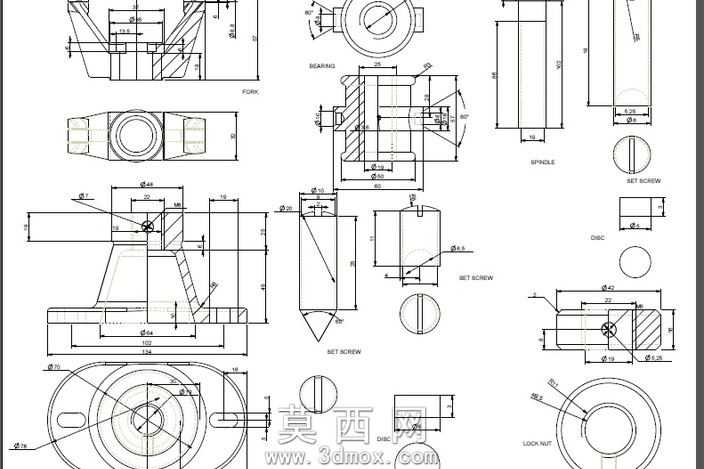

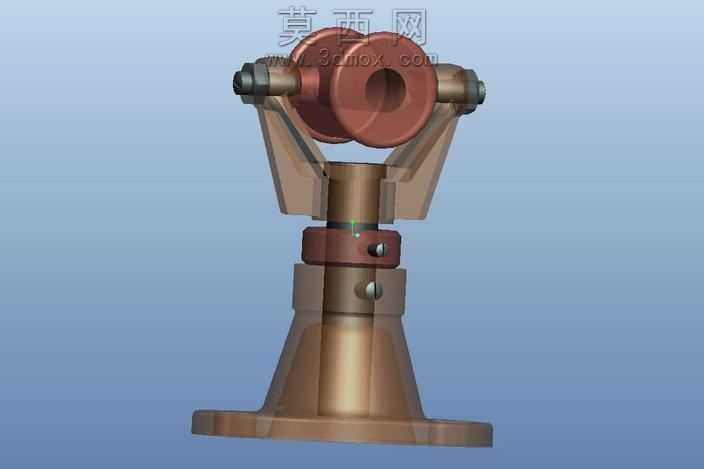

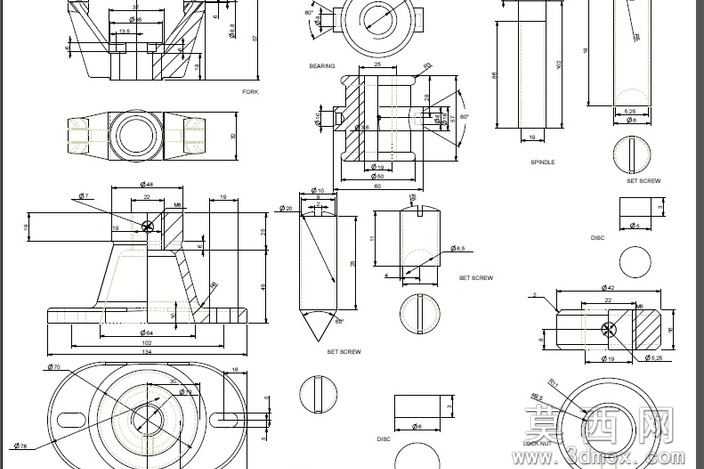

该回转轴承三维模型采用主流三维机械设计软件完成全参数化建模，整体结构遵循工业级回转支撑的设计逻辑，自上而下拆分底座、立柱支撑、回转主体、铰接端盖四大核心模块，各部件间的装配关系完全符合实际机械装配的公差配合要求。建模过程中首先绘制底座的二维轮廓草图，通过拉伸、倒角、圆角特征完成带安装法兰的底座结构，底座表面做了平整化处理，预留的安装孔位完全匹配通用紧固件的尺寸规范，保证后续实际生产时的安装适配性。中部立柱支撑采用阶梯轴式结构，分别设置上下两处锁紧定位结构，建模时通过旋转特征生成主体轮廓，再对锁紧螺钉的安装位做切除特征，还原了实际轴承的高度调节与锁紧功能，立柱与底座之间采用同轴心配合，保证整体结构的回转同轴度精度。上部回转主体为核心功能部件，建模时对轴承内圈、外圈的配合面做了精细化处理，铰接端的销轴与端盖采用间隙配合的装配逻辑，两侧的铰接支座通过镜像特征完成对称建模，保证结构受力的均衡性。材质渲染阶段，对底座与立柱部分赋予金属喷漆材质，模拟铸铁部件的哑光金属质感，对上部回转轴承的主体部分赋予铜合金材质，还原铜质轴套的色泽与肌理，铰接销轴与锁紧螺钉赋予不锈钢材质，突出金属加工件的高光质感，渲染时采用柔和的工业环境光，清晰展现各部件的结构层次与装配关系，无过度光影干扰结构观察。设计过程中充分考虑了该类回转轴承的实际使用场景，整体结构兼顾支撑稳定性与回转灵活性，各部件的壁厚、圆角过渡都符合机械加工的工艺要求，不存在无法加工的尖锐结构或倒扣特征，模型的所有尺寸参数都可直接编辑调整，方便后续根据不同的载荷需求修改轴承规格、支撑高度、安装尺寸等参数，可直接用于机械结构的虚拟装配验证、工作原理演示以及加工工艺的前期规划。
