半自动焊接作业设备结构设计方案

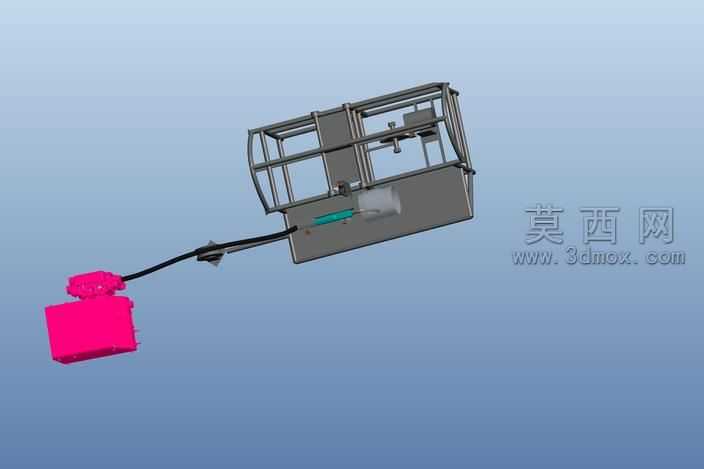

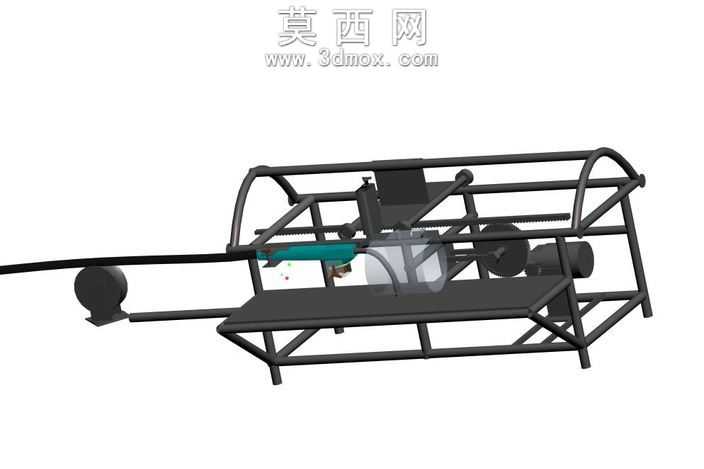

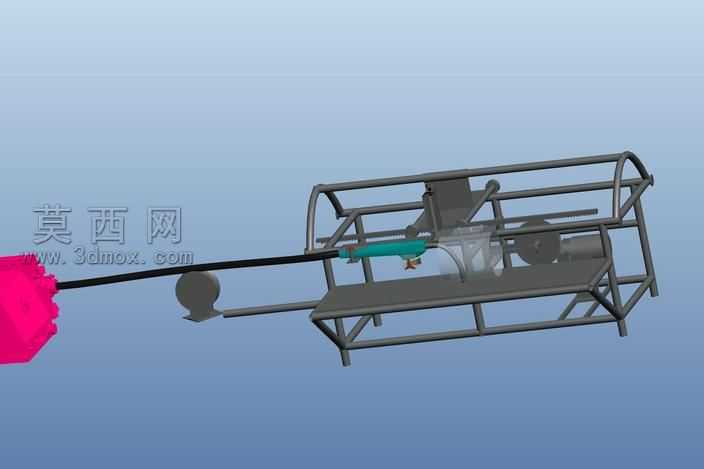

本作品为半自动模式焊接作业设备的三维结构设计，建模过程中严格遵循机械设计规范，对设备各组成部分进行了1:1比例的参数化建模，完整还原了设备的框架主体、走线结构、外接焊接执行端等全部细节。模型搭建阶段，首先完成了设备承载框架的结构设计，采用型材拼接的框架结构作为设备主体承载基础，对框架的横梁、竖梁连接位置做了加强结构设计，保证设备整体运行时的结构稳定性，避免焊接作业过程中因设备晃动影响焊接精度。针对焊接执行端的外接结构，建模时还原了柔性走线的连接设计，通过柔性线缆连接主体控制箱与外置焊接作业头，外置作业端配套设计了握持与定位结构，既可以满足半自动模式下人工辅助对位的操作需求，也可以通过主体框架上的滑动导轨结构实现固定路径的自动走焊，兼顾了焊接作业的灵活性与标准化作业的精度要求。材质渲染阶段，对设备不同部件做了区分化的材质赋予：框架主体采用金属哑光钢材材质，还原工业型材的磨砂金属质感；控制箱体采用深灰色工程塑料与金属板材结合的材质表现，区分箱体的外壳与内部金属结构件；外接焊接头部分采用亮红色工程塑料材质，与主体深色结构形成视觉区分，方便快速识别作业端位置；柔性连接线缆采用黑色橡胶材质，还原线缆的柔韧质感，走线位置做了自然的弯曲弧度处理，避免生硬的直线走线设计脱离实际生产场景。设计思路上，本设备针对传统纯手动焊接作业效率低、焊接质量受人工操作影响大的痛点，采用半自动作业模式设计：设备主体可完成焊接参数调节、焊料供给、走焊路径的基础控制，操作人员仅需完成焊接点位的初始对位与作业启停控制，即可完成标准化的焊接作业，既降低了操作人员的技能门槛，也能有效提升焊接作业的一致性，减少虚焊、焊道偏移等质量问题。模型结构上对设备的可动部件做了装配约束设计，框架上的滑动调节结构可实现横向、纵向的位置调整，适配不同尺寸工件的焊接需求，外接焊接头的连接位置设计了快拆结构，方便后续根据焊接工艺需求更换不同类型的焊接作业端头，提升设备的通用适配能力。整体建模过程中对各部件的装配间隙做了合理预留，符合实际机械加工与装配的工艺要求，不存在结构干涉问题，可直接用于焊接设备的方案验证、结构优化以及作业场景的模拟演示。
