十字布局三轴直线传动数控机构

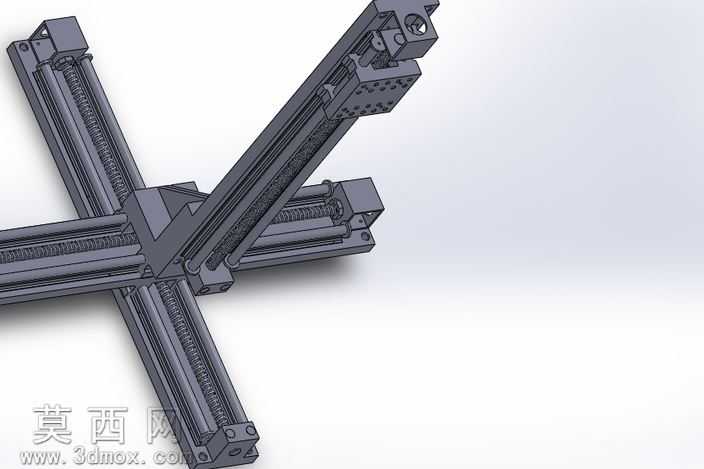

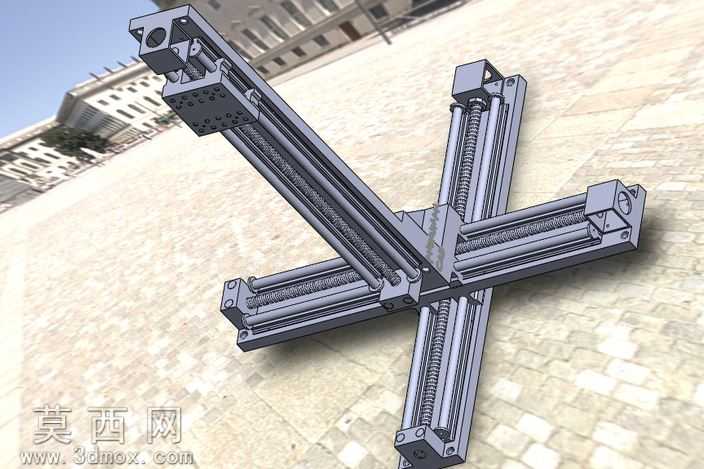

本作品为三轴数控传动机构的三维设计成果，整体采用十字交叉的正交布局搭建核心运动框架，建模阶段严格遵循机械设计的公差配合规范，对每一处装配结构进行了精准的参数化定义。建模过程中首先完成单根直线运动模组的独立构建，每根模组集成了线性导轨、滚珠丝杠、端部支撑座、滑动载台等核心部件，对导轨的滚道结构、丝杠的螺纹牙型、载台的安装孔位都进行了1:1的细节还原，确保各子部件的装配约束完全符合实际机械装配逻辑，不存在干涉错位问题。材质渲染阶段针对不同零部件的物理属性匹配了对应的材质效果，金属结构件采用哑光磨砂钢材材质，还原工业机械部件的真实金属质感，传动丝杠与导轨表面添加了轻微的反光效果体现加工面的光洁度，端部固定座的安装面做了细微的纹理处理区分加工面与非加工面，整体渲染效果贴近真实工业设备的视觉表现，同时搭配了户外铺装地面的环境贴图，通过光影效果突出机构的立体结构与装配层次。结构设计上采用X、Y轴水平十字交叉布置，Z轴垂直搭载于交叉滑台之上的布局形式，三个运动轴均采用滚珠丝杠搭配线性导轨的传动方案，兼具传动精度与负载能力，各轴的端部均设置了轴承支撑结构来保障丝杠运转的同轴度，滑动载台表面预留了标准化的安装螺孔阵列，可适配不同的执行末端搭载需求。设计思路围绕紧凑型三轴数控运动平台的开发需求展开，在保障运动行程覆盖常规加工作业范围的前提下，尽可能压缩整体结构的占用空间，十字交叉的布局能够让两个水平轴的运动负载直接传递到基座，提升整体机构的运行稳定性，各模组采用模块化的设计思路，单根轴可独立拆装维护，降低后续的调试与运维成本，整体结构可作为小型数控加工设备、自动点胶设备、检测位移平台的核心运动骨架，具备较强的通用适配性。
