老式手摇齿轮传动手电钻三维设计

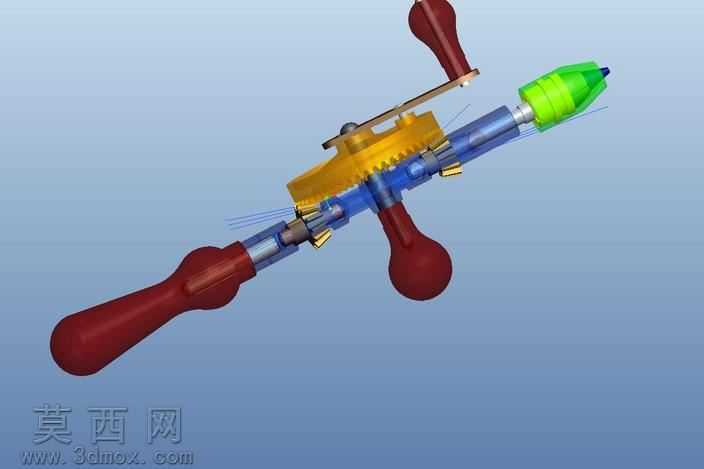

本作品为老式手摇齿轮传动手电钻的三维建模成果，建模过程中首先对传统手摇钻的整体结构进行拆解分析，梳理出握持手柄、驱动摇柄、传动齿轮组、钻夹头、主体杆身五大核心组成部分，明确各部件的装配关系与运动传递逻辑。建模阶段先通过草图绘制各零件的截面轮廓，针对不同手柄的曲面造型，采用放样、扫掠等特征命令构建流畅的握持曲面，还原老式木柄的圆润弧度，保证外观还原度的同时符合人体工学握持需求。传动齿轮组部分严格按照齿轮啮合参数进行建模，还原大直径主动齿轮与小直径从动齿轮的齿形结构，确保齿轮传动比符合手动钻孔的转速需求，装配时添加正确的配合约束，可实现摇柄转动带动齿轮组运转、最终驱动钻夹头旋转的完整运动仿真。材质渲染环节，为三个握持手柄赋予暗红色木质纹理材质，调整材质粗糙度模拟旧木柄的磨砂质感；传动齿轮部分赋予黄铜金属材质，添加轻微的做旧效果还原老式工具的金属色泽；主体杆身采用半透明蓝色工程塑料材质，既可以清晰展示内部的传动轴结构，又能区分不同功能部件；钻夹头部分采用亮绿色硬质塑料与金属钻尖的组合材质，突出工作端的功能属性。设计过程中重点还原了手摇钻的机械传动逻辑，通过半透明的主体设计直观展示内部动力传递路径，同时对各部件的连接结构进行细节优化，比如手柄与杆身的连接销、摇柄与主动齿轮的固定结构、钻夹头的锁紧结构都进行了精细化建模，完整还原老式手动钻孔工具的结构特点，可用于机械结构教学、老式工具复原展示、运动学分析等场景，模型完成静态结构校验，各部件无干涉，装配关系准确，能够直观呈现手动钻孔工具的工作原理。
