VDI30车削机动工具夹持装置

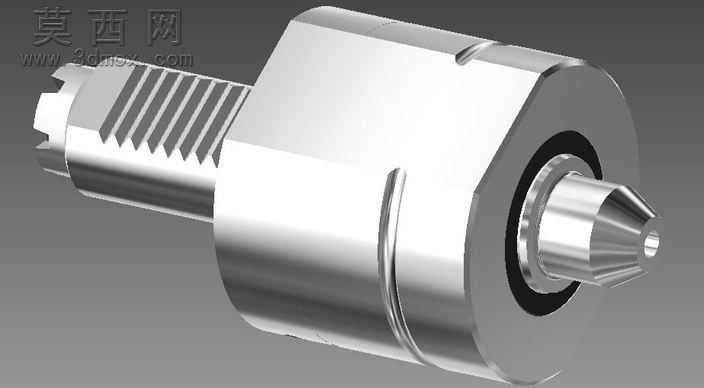

本模型为VDI30规格车削机动工具持有人，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循车削工装的实际尺寸公差标准，对各段结构的同轴度、配合间隙做了精准还原。模型整体分为三大结构段：左端为带轴向定位齿的外螺纹连接段，螺纹牙型采用标准公制梯形螺纹参数建模，齿顶、齿根的过渡圆角均按照实际加工工艺做了细化处理，端部的定位卡齿采用均匀阵列特征生成，保证齿形角度、间距的一致性，可实现与机床刀塔的快速定位锁紧。中间主体段为多边形夹持基座，建模时对基座的棱边做了符合工业设计规范的倒角处理，表面采用拉丝金属材质渲染，还原了合金钢构件经热处理后的哑光金属质感，基座内部的空腔结构、油路通道均做了实体化建模，可清晰展示内部走刀、冷却介质的流通路径。右端为工具装夹定位端，内置弹性锁紧机构与定心锥面，锥面的锥度参数严格匹配VDI标准，渲染时对锥面做了高光金属材质处理，突出其精加工后的表面粗糙度特征，端部的定位销孔、锁紧螺钉位均按照实际装配关系做了对应建模，可直观展示工具装夹后的配合状态。整体渲染采用工业产品常用的三点布光方案，主光源从侧上方投射，突出金属表面的光影层次，辅助光源补全暗部细节，背景采用中性灰色调，最大化凸显构件本身的结构轮廓与材质质感，建模过程中对所有配合面做了干涉检查，确保各部件装配关系准确，可直接用于虚拟装配验证、加工工艺模拟等场景。
