动力传动系统用变速箱壳体结构设计

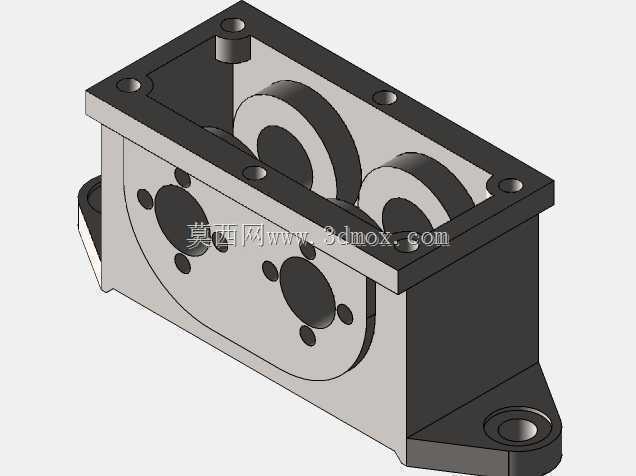

　　在中小功率动力传动场景中，这类变速箱壳体是传动组件的核心承载构件，常见于小型工程机械、农用作业设备、轻工输送线的动力端，承担着容纳传动齿轮组、支撑轴系、密封润滑腔体、隔绝外部杂质侵入的多重作用，区别于集成式变速箱总成，这类分体式箱盖结构多用于需要定期检视齿轮啮合状态、调整轴承预紧力的开式维护场景，无需完全拆解箱体即可完成常规维保作业。从结构设计逻辑来看，该箱盖采用了腔体式薄壁结构，主体壁厚根据承载区域做了差异化分配：法兰安装边区域厚度大于腔体侧壁，用于承受螺栓预紧力与轴系工作时的倾覆力矩，侧壁区域在保证刚度的前提下做了减薄处理，兼顾整体重量控制。箱盖与箱体的结合面采用整圈平面法兰设计，沿法兰边均匀分布螺栓过孔，

　　孔位间距经过密封压缩量校核，保证配合面压紧后密封胶能均匀填充微观间隙，避免润滑油渗漏。正面的两组大直径通孔是轴承安装座孔，孔位同轴度、孔端面与轴线的垂直度公差直接决定了传动轴的运转精度，设计时孔位公差带严格匹配对应轴承的外圈配合要求，孔周边做了局部加厚处理，抵消轴承运转时的径向载荷带来的结构变形，孔周边分布的小直径螺纹孔用于安装轴承端盖，实现轴承外圈的轴向定位，同时预留密封件的安装槽位。箱体下部延伸出的带孔安装支耳是整个变速箱组件与设备机架的连接接口，支耳的安装孔中心距、孔与箱体结合面的位置度直接影响整机安装的适配性，支耳与腔体侧壁之间做了圆弧过渡加强筋，避免设备运行时的振动在应力集中位置产生疲劳裂纹。从安装边界来看，

　　该箱盖的法兰轮廓尺寸决定了变速箱总成的上部安装空间需求，安装时需要在法兰结合面预留0.1-0.2mm的密封胶填充间隙，轴承座孔伸出端面需要预留端盖安装的操作空间，下部支耳的安装面需要与机架支撑面保持平面度误差不超过0.05mm，避免强制安装带来的箱体变形导致轴系卡滞。在实际应用中，这类箱盖通常采用铸铁压铸或者铝合金铸造成型，毛坯件需要经过时效处理消除内应力后再进行机加工，重点保证结合面的平面度、轴承孔的尺寸精度与形位公差，加工完成后需要进行耐压测试，保证腔体充油后无渗漏。设计过程中需要同步匹配内部齿轮组的回转轮廓，箱体内腔与齿轮齿顶圆的间隙控制在3-5mm，既避免运转时齿轮与箱壁产生刮碰，也不会因为间隙过大导致腔体容积冗余、

　　润滑油加注量过多。箱盖顶部预留的工艺孔可用于安装透气塞，平衡变速箱工作时内部因温度升高产生的压力差，避免内部压力过高冲坏密封件。这类结构的设计难点在于平衡刚度、重量与加工工艺性，过度加厚壁板会导致整机重量上升、材料成本增加，壁板过薄则会在轴系载荷作用下产生共振，放大传动噪音，甚至导致轴承孔变形缩短轴承使用寿命，因此在结构设计阶段通常会通过有限元分析对壁厚、加强筋布局做迭代优化，在满足承载要求的前提下尽可能精简结构。对于三维建模从业者而言，构建这类模型时需要重点关注各安装孔的位置度关联、配合面的公差设定、铸造工艺的拔模角度处理，避免出现建模特征与实际加工工艺冲突的问题，比如法兰边的螺栓孔需要预留足够的扳手操作空间，轴承孔的台阶尺寸需要匹配对应轴承的安装尺寸，支耳的安装孔需要考虑螺栓穿装的空间余量。
