单缸内燃机曲柄活塞动力传动组件

　　这套动力传动组件是小型单缸内燃动力设备的核心运动转换单元，日常在通用小型汽油机、微型摩托动力、便携发电机组、园林割灌机械这类需要将燃料燃烧热能转化为旋转机械能的场景中承担核心功能。从结构设计逻辑来看，整套组件围绕往复直线运动与旋转运动的高效低损耗转换展开，活塞部分采用了带环槽的裙部结构，环槽预留了气环与油环的安装位置，裙部型线做了微椭圆修型，能够在往复高速运动中适配缸筒的热变形量，避免冷态敲缸、热态拉缸的问题，活塞销孔采用了浮动销设计思路，销孔两端预留了卡簧槽，能够限制活塞销的轴向窜动，同时保证销与连杆小头在工作温度下的自由转动余量。

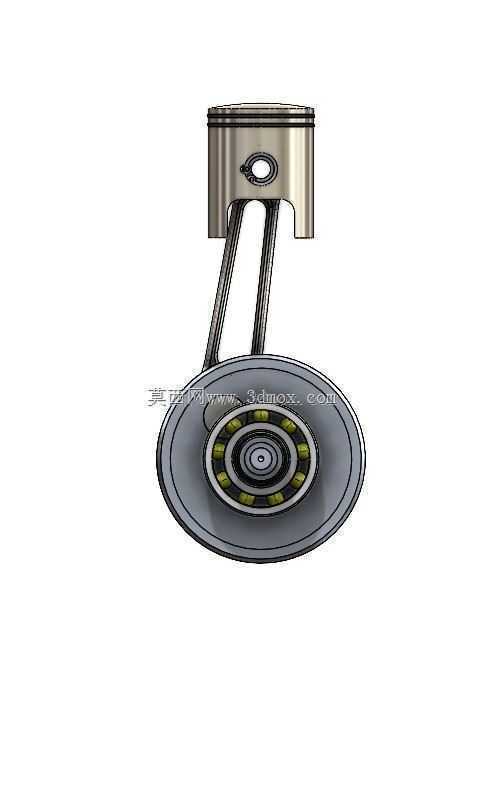

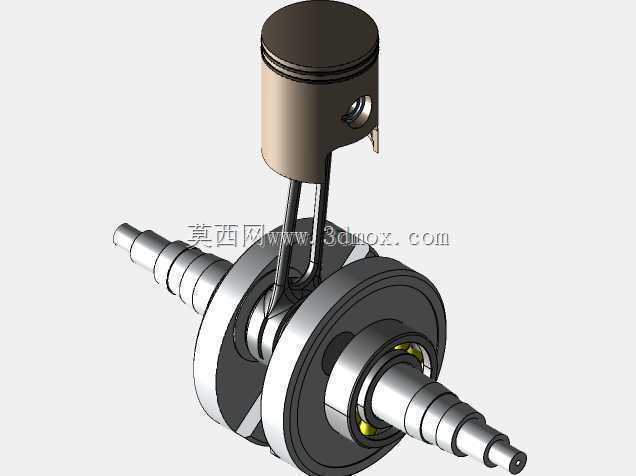

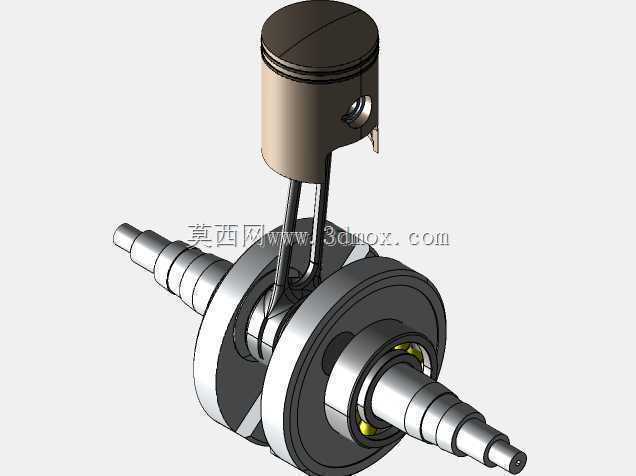

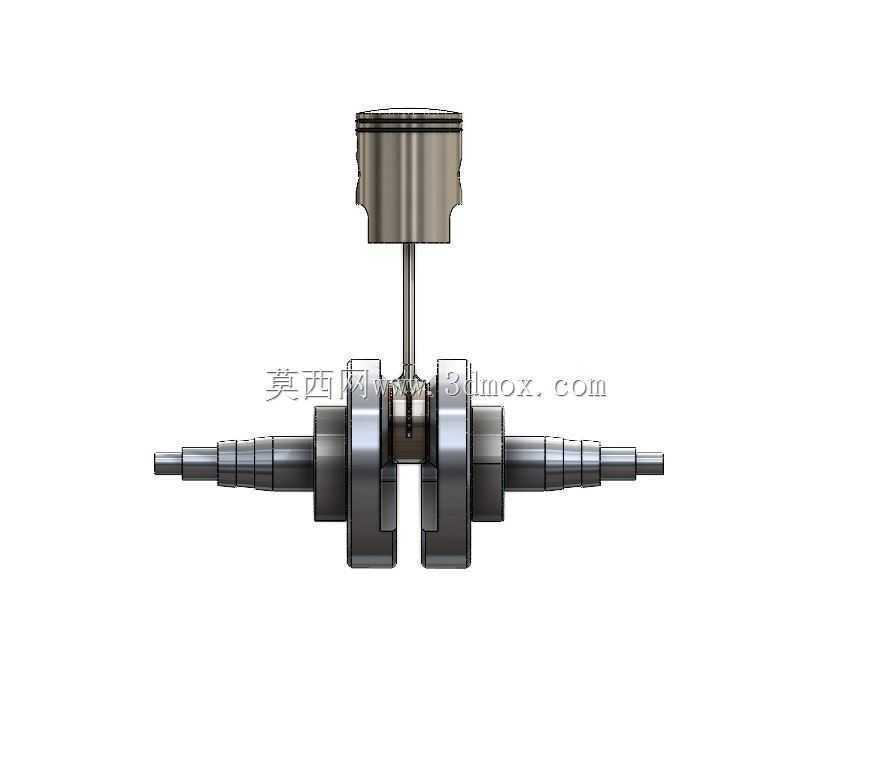

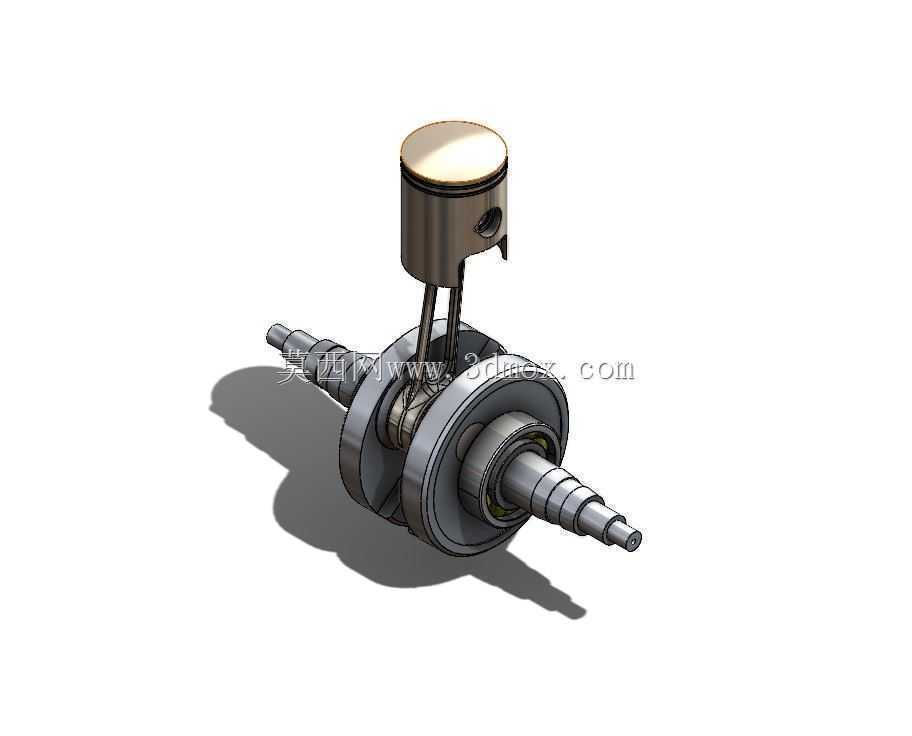

　　曲轴部分采用了整体式双平衡块结构，两个扇形平衡块的质心位置经过配重计算，刚好抵消活塞组件与连杆大头端往复运动产生的一阶惯性力，降低整机运行时的振动幅值，曲轴主轴颈与连杆轴颈之间设置了压力润滑油道，能够在运转时将润滑油输送到连杆大头轴承位置，形成稳定的油膜承载，轴颈两端的油封轴颈做了表面粗糙度控制，适配双唇口油封的密封要求，避免润滑油泄漏到机体外部。连杆部分采用了工字形截面设计，在保证足够抗弯、抗扭刚度的前提下尽可能降低自身重量，减少往复运动的惯性载荷，连杆大头采用分体式设计，结合面做了定位止口，能够保证装配时轴承盖的位置精度，避免运转过程中出现错位磨损。

　　从安装边界来看，整套组件的轴向安装尺寸以曲轴两端主轴颈的定位台阶为基准，主轴颈的直径公差按照IT6级精度控制，能够与机体主轴承孔形成过渡配合，满足高速运转下的同轴度要求；活塞的外径尺寸与配套缸筒的内径保持H7/g6的配合间隙，既保证往复运动的顺畅性，又能控制活塞与缸壁之间的窜气量；连杆小头的衬套孔与活塞销的配合间隙控制在0.01-0.02mm区间，适配常温到工作温度下的热膨胀量。实际应用中，这套组件的运动逻辑是活塞在缸筒内受燃气压力推动做上下往复运动，通过活塞销将力传递到连杆，连杆将直线方向的力转化为曲轴的旋转扭矩，最终通过曲轴输出端将动力传递给后续的传动系统，带动负载运转。设计过程中针对各运动副的润滑路径做了专门优化，曲轴平衡块的旋转半径严格控制在机体内部的避让空间内，不会在运转时与机体壁面、机油泵等周边部件发生运动干涉，活塞在上止点位置时，活塞顶面与缸盖燃烧室的余隙高度经过核算，能够保证合适的压缩比，避免压缩比过高导致爆震、过低导致动力输出不足的问题。针对不同的使用场景，这套组件的材质匹配也做了对应考量，曲轴采用锻钢材质经调质处理，轴颈表面做高频淬火提升耐磨性，活塞采用共晶铝硅合金材质降低往复运动重量，连杆采用合金钢模锻成型，能够承受高转速下的交变载荷，各连接部位的圆角都做了应力释放处理，避免应力集中导致的疲劳断裂问题，在长期交变载荷工况下能够保持足够的结构强度与运行稳定性。
