多级啮合轴齿轮传动组件结构设计

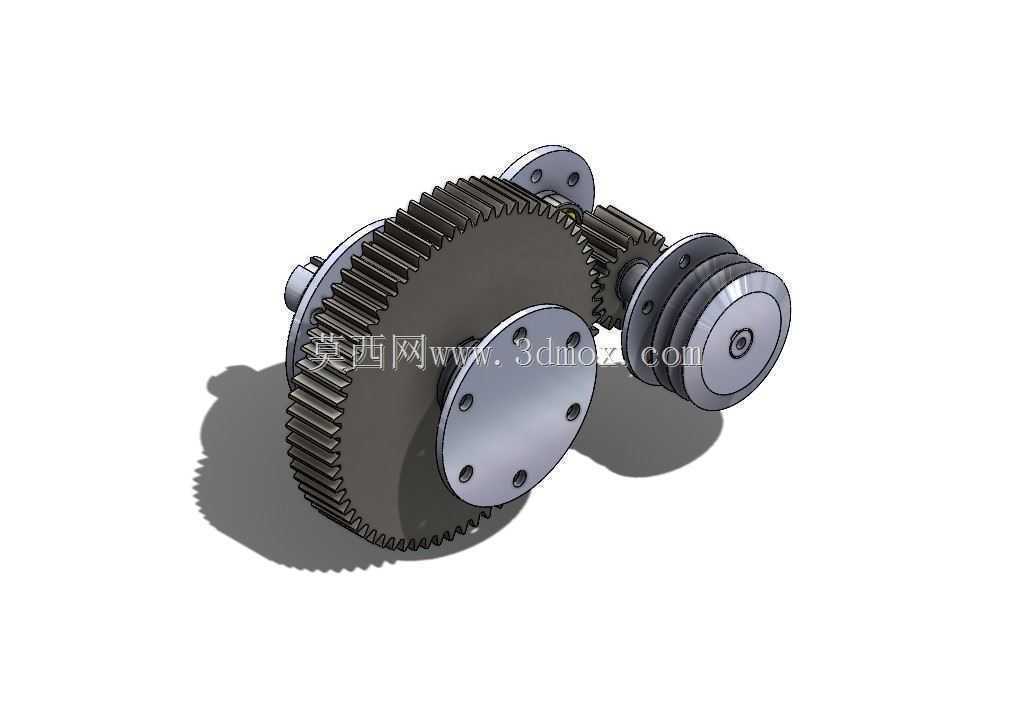

　　在常规中小功率传动场景里，这类集成式轴齿轮组件往往是动力传递路径里的核心单元，不同于分体式齿轮与轴的装配结构，它把部分齿轮直接与传动轴做一体化设计，省去了键连接、过盈装配带来的间隙累积问题，在正反转切换频繁、传动精度要求较高的设备里，这种结构能有效降低回程误差，避免长期运行后键槽磨损导致的传动失效。从结构布局来看，这套组件采用了多级平行轴外啮合齿轮排布，输入端的带轮结构直接集成在最外侧轴端，不需要额外加装带轮座，输入轴的支撑位预留了标准轴承安装位，轴肩的高度差严格匹配常用深沟球轴承的内圈定位尺寸，安装时不需要额外加工定位套，能直接压装到位，减少装配环节的调整工作量。大直径从动齿轮采用辐板式结构，在保证轮齿啮合刚度的前提下，

　　尽可能降低了转动惯量，对于启停频繁的传动工况，更低的转动惯量能减少启动瞬间的冲击载荷，延长驱动端电机的使用寿命，辐板上的安装孔采用等距圆周排布，既可以作为减重孔使用，也能在需要外接制动轮、同步轮的时候直接作为连接孔位，不需要二次加工。齿轮啮合的侧隙设计参考了通用闭式传动的公差标准，齿面的啮合宽度比常规同模数齿轮加宽15%左右，在传递相同扭矩的情况下，单位齿面的接触应力更低，能适应一定范围内的短时过载工况，不会因为瞬时冲击载荷出现断齿问题。轴系的轴向定位采用了轴肩加卡簧槽的组合设计，不同直径段的轴颈过渡位置都做了圆角处理，避免应力集中，在交变载荷长期作用下，圆角过渡能大幅降低轴系断裂的风险，这也是很多入门设计容易忽略的细节，

　　很多新手设计时直接做直角台阶，运行一段时间后就会在台阶位置出现疲劳裂纹。这套组件的安装边界做了充分的适配考虑，各个轴端的支撑跨距经过优化，轴的挠度控制在允许范围内，即使在最大额定扭矩输出时，轴的弯曲变形量也不会导致轮齿偏载，避免出现轮齿一端磨损严重的问题。输入端的带轮槽型匹配常用的V带规格，不需要定制特殊传动带，后期维护更换配件的成本很低，带轮的轮缘位置做了动平衡去重处理，高速运转时不会出现明显的振动，能保证整个传动系统的运行平稳性。在实际应用场景里，这类轴齿轮组件可以直接用在小型输送设备、轻工机械的传动箱里，也可以作为非标自动化设备的动力传递单元，不需要重新设计整套轮系，只需要根据实际传动比需求调整对应齿轮的齿数，

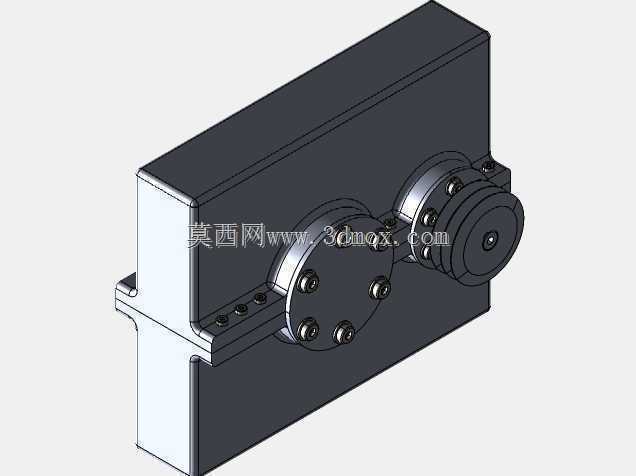

　　就能适配不同的输出转速要求。设计过程中，轮齿的参数选择兼顾了加工工艺性，采用标准模数和压力角，不管是滚齿加工还是插齿加工都能使用通用刀具完成，不需要定制特殊刀具，能有效降低加工成本，齿轮的端面倒角和齿顶圆角都做了规范设计，装配时不会因为锐边刮伤操作人员，也能避免热处理时锐边出现应力集中导致的开裂。各个轴的轴端都预留了螺纹孔，方便安装端盖或者外接其他传动部件，轴承位的尺寸公差按照基孔制配合要求选取，既能保证轴承内圈与轴的紧密配合，又不会因为过盈量太大导致轴承安装时损坏。整个组件的装配逻辑非常清晰，从输入端开始依次装配轴承、齿轮、隔套，最后用卡簧固定轴向位置，不需要特殊的装配工装，普通维修人员就能完成拆装维护，后期更换易损件的时候不需要拆解整个组件，只需要拆下对应位置的卡簧就能更换损坏的齿轮或者轴承，大幅降低了设备的运维成本。在润滑设计上，这种闭式安装的轮系可以采用油浴润滑，齿轮箱的油位高度刚好浸没大齿轮的最低轮齿位置，运转时大齿轮带起的润滑油就能覆盖到所有啮合位置和轴承位，不需要额外加装润滑管路，结构非常简洁。
