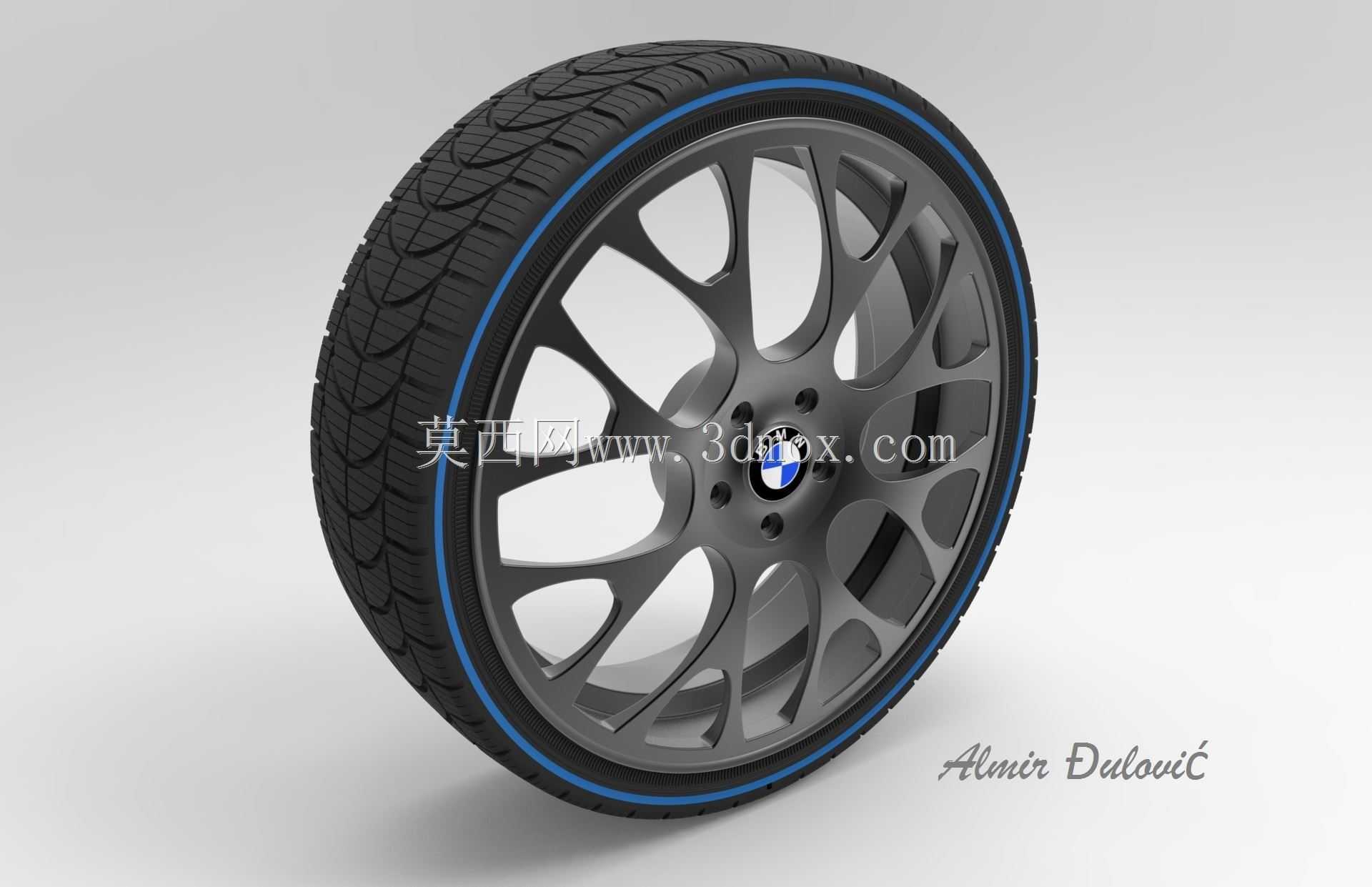

乘用车多辐式轮毂带轮胎总成结构设计

　　这套轮组结构的设计首先要匹配乘用车底盘的安装边界，轮辋的中心孔定位尺寸严格对应乘用车轮毂轴承的轴头规格，孔位分布遵循主流乘用车型的螺栓节圆参数，安装面的平面度公差控制在0.05mm以内，避免装车后出现轮组跳动、制动抖动的问题。轮辋部分采用深槽式结构设计，适配无内胎子午线轮胎的装配需求，胎圈座的角度与圆角参数完全匹配轮胎胎圈的配合尺寸，保证充气后胎圈与轮辋的密封可靠性，同时在轮辋边缘预留了平衡块安装位，满足后期动平衡校正的操作空间。辐条采用多辐分叉式布局，这种结构并非单纯追求外观效果，每根辐条的截面从轮心安装盘位置向轮辋方向做渐变收窄设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低轮组的非簧载质量，

　　对于乘用车的操控响应提升有实际作用，辐条之间的镂空区域也为制动系统预留了足够的散热空间，避免连续制动后热量堆积在轮辋内部加速轮胎老化。轮胎部分的胎面花纹采用不对称块状设计，主排水沟槽的深度与宽度兼顾干地抓地性能与雨天排水效率，胎侧设置了加厚的防护层，应对日常行驶中路肩剐蹭的损伤风险，胎唇内部的钢丝圈结构保证与轮辋的配合紧密度，高速行驶下不会出现胎圈脱开的风险。在实际装车场景中，这套轮组需要先完成与轴头的预定位，螺栓采用对角分次拧紧的方式达到规定扭矩，安装完成后需要做动平衡校正，平衡块的粘贴位置要避开辐条的镂空区域，防止行驶中脱落。日常使用中，轮辋的辐条结构在清洗时可以直接冲去刹车粉尘堆积，不会出现封闭轮毂难以清理的死角，

　　轮胎的胎压监测气门嘴安装位在轮辋上做了沉台设计，避免充气时碰换气门嘴。设计过程中还考虑了轮组的载荷匹配，单轮的额定载荷对应整备质量1.6吨级别的乘用车，轮辐的应力集中位置做了圆角过渡处理，通过有限元校核在过坑洼路面、紧急制动、侧向过弯等极限工况下的应力分布，确保不会出现辐条断裂、轮辋变形的失效问题。胎侧的标识区域预留了轮胎规格、生产日期、载荷指数的模刻位置，轮辋的背面也预留了防伪标识、规格参数的激光打标区域，方便售后配件的识别与匹配。
