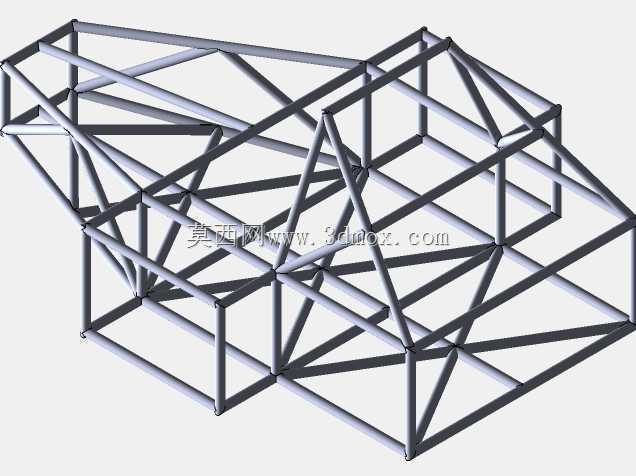

这套钢管桁架式底盘结构,是方程式赛车承载所有核心部件的基体结构,在赛车工程领域,这类管架底盘的设计逻辑完全围绕高刚性、轻量化的核心诉求展开,区别于民用乘用车的承载式车身,开放式的桁架结构能在极低自重下实现远超同重量钣金结构的抗扭、抗弯性能,是入门级方程式赛车、学生方程式赛事中应用最广泛的底盘结构形式。
从实际应用场景来看,这类底盘需要承担动力总成、悬架系统、转向机构、座椅与安全防护结构、燃油供给系统、冷却系统等所有车载部件的安装定位,同时要在赛车高速过弯、制动、加速以及路面冲击载荷下,将所有受力均匀分散到每一根管材上,避免局部应力集中导致结构失效。设计过程中首先要确定的是核心硬点边界:首先是驾驶员的人机工程边界,需要预留出符合赛车坐姿的腿部空间、方向盘操作空间、座椅安装空间以及安全带固定点的位置,这部分硬点直接决定了底盘中部座舱区域的框架尺寸,不能出现管材侵入操作空间的情况,同时要保证驾驶员进出的通道宽度满足赛事安全规则要求。
悬架安装点的位置精度是这类底盘设计的核心控制项,前后悬的上下摆臂安装座、减震器安装支点的坐标公差需要控制在极小范围内,否则会直接导致四轮定位参数失准,影响赛车的操控性能。设计时会先将悬架硬点坐标锁定,再围绕硬点搭建主承力管材的走向,主纵梁作为贯穿前后的核心承力梁,通常会采用更大管径、更厚壁厚的管材,从前端防撞结构一直延伸到后动力总成安装区域,承受纵向的加速、制动力以及碰撞冲击载荷。横向的连接管材则主要承担抗扭载荷,尤其是座舱周边的横向框架,需要配合防滚架的结构要求,在侧碰时能将冲击力快速分散到整个底盘框架,避免座舱变形侵入驾驶员生存空间。
焊接件的设计逻辑贯穿整个结构,所有管材的连接节点都需要做相贯线切口处理,保证管材之间能够紧密贴合,减少焊接应力集中,节点处会根据受力大小选择是否增加加强筋片,高载荷区域的节点比如悬架安装点、发动机安装吊点位置,会额外焊接加厚的安装垫板,避免管材局部被螺栓压溃或者在交变载荷下出现焊缝开裂。管材的排布会刻意避开所有需要后期安装部件的维护空间,比如发动机的拆装路径、减震器的调节空间、线束与管路的走线路径,不会出现后期装配时部件与底盘管材干涉的问题。
前端的结构除了承担前悬架、前防撞结构的安装,还要预留出散热器、转向机、制动总泵等部件的安装位置,管材的走向会避开冷却气流的通道,保证散热器的进风效率;后段框架则围绕动力总成的外形轮廓搭建,需要匹配发动机、变速器的外形尺寸,预留出传动半轴的运动空间,同时后悬的安装点直接与后段主纵梁连接,保证驱动力能够直接传递到整个底盘结构。底盘底部的管材排布会考虑离地间隙要求,在满足结构刚性的前提下尽可能降低底盘重心,所有底部管材的下平面保持在同一基准面上,方便后期安装底盘护板,避免行驶过程中路面异物撞击损伤底盘内部部件。
从结构特性来看,这类桁架底盘的每一根管材都只承受轴向的拉压力,几乎不承受弯曲载荷,这也是材料利用率最高的受力形式,能够在保证整体刚性达到赛事要求的前提下,把底盘自重控制到极低水平。设计过程中会反复调整管材的角度与连接位置,避免出现受力死角,比如斜向支撑管材的角度不会过小,否则会导致管材的轴向受力分力不足,无法有效承担载荷;节点位置尽可能避免多根管材交于同一点的情况,减少焊接热影响区重叠导致的材料性能下降。对于需要经常拆装的部件安装点,会在焊接螺母或者安装垫板上预留定位特征,保证每次拆装部件都能回到原设计位置,减少装配误差累积。整个底盘的所有安装孔位都会在建模阶段完成同轴度、位置度的校验,避免后期加工时出现孔位偏差导致部件无法装配的问题。
